PREFALZ gir en lang rekke muligheter både når det gjelder form og farge. Materialet aluminium gjør det smidigere enn de fleste sammenlignbare falsematerialer, og det er ekstra lett å forme. Den lave vekten på 2,2 til 2,3 kg/m², avhengig av båndbredde, gjør PREFALZ egnet for takrenovering og nybygg, da det tilpasser seg perfekt etter de forskjellige byggemetodene. Det kan også utvides med omfattende PREFA-systemtilbehør.

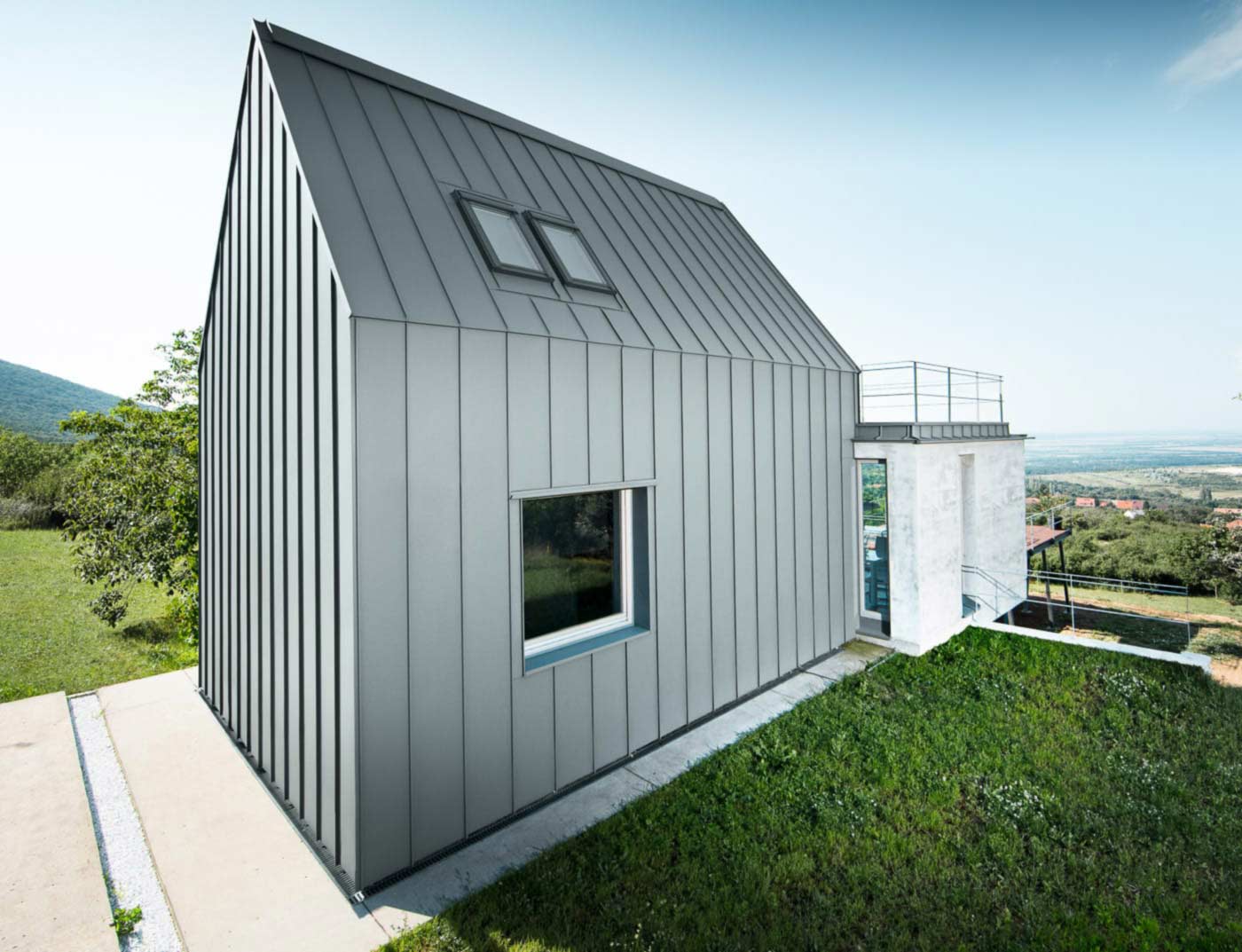

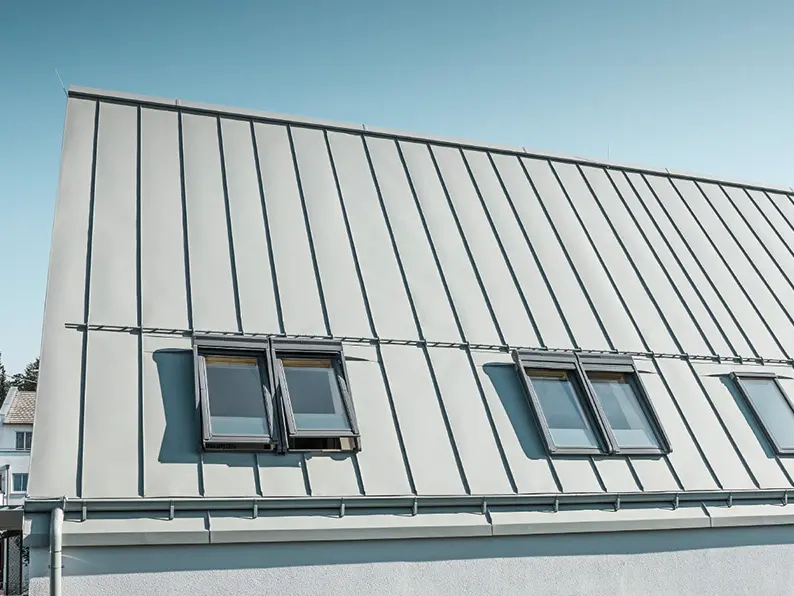

Prefalz falstak i P.10 sinkgrått med takvinduer

Enten det gjelder buetak, kompliserte takutspring, kuppeltak eller store takflater – PREFALZ gir en hel rekke individuelle muligheter for utforming. Formingen setter heller ingen grenser for lakkvaliteten: PREFALZ leveres i mange farger, og med glatt eller stucco overflate.

PREFALZ-båndene er også ideelle som suppleringsbånd ved PREFA småformater – de passer til diverse forbindelser og karmer med målene 0,70 × 1.000 mm (rullestørrelse 60 kg).

Vi vil spesielt trekke frem at PREFALZ tak av aluminium er i brannvernklasse «A1» iht. EN 13501-1 – altså ikke brennbart. Mer informasjon om brannvern finner du her.

Wohnhausanlage in St. Moritz mit Holzfassade und Aluminiumdach mit geschwungener Traufe in silbermetallic

Allsidig brukbar

fra hvelvede buetak til kompliserte takutbygginger, kuppeltak, klassiske saltak og store takflater

enkel å bearbeide, tåler høy belastning

enkel å bearbeide selv i lave utetemperaturer

40 års garanti

på materiale og farge ved produkter med P.10 overflate

Brannvern

Prefalz er ikke brennbar (A1)

Allsidig brukbar

fra hvelvede buetak til kompliserte takutbygginger, kuppeltak, klassiske saltak og store takflater

enkel å bearbeide, tåler høy belastning

enkel å bearbeide selv i lave utetemperaturer

40 års garanti

på materiale og farge ved produkter med P.10 overflate

Brannvern

Prefalz er ikke brennbar (A1)

Komplett system

omfattende og spesialtilpasset systemtilbehør, sørger for sikkerhet og lang levetid

Adskillige muligheter for individuell utforming

svært stort utvalg av standardfarger og glatt eller stucco overflate kan leveres, passende til PREFA komplettsystem

Miljøvennlig

Aluminium er 100 % resirkulerbart uten kvalitetstap.

Lang levetid

Aluminium ruster ikke

Komplett system

omfattende og spesialtilpasset systemtilbehør, sørger for sikkerhet og lang levetid

Adskillige muligheter for individuell utforming

svært stort utvalg av standardfarger og glatt eller stucco overflate kan leveres, passende til PREFA komplettsystem

Miljøvennlig

Aluminium er 100 % resirkulerbart uten kvalitetstap.

Lang levetid

Aluminium ruster ikke

Ved stående falsetekkinger blir forhåndsprofilerte eller kantede plater sammenfalset, slik at det oppstår en regntett forbindelse. På fasader brukes det helst vinkelstående fals, og på takflater stående dobbeltfals. De to følgende bildene viser tverrsnittet til stående dobbeltfals og vinkelfals:

Stående dobbelfals med PREFALZ i mursteinsrødt

Stående dobbeltfals (tak)

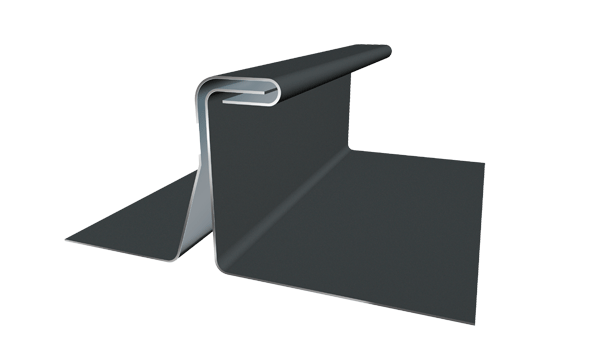

Vinklet stående fals med PREFALZ i antrasitt

Vinklet stående fals (fasade)

Leggesystemer og tekkemåter

PREFALZ-baner, også kalt plater, fremstilles av båndmetall på rulleformere.

Disse platene kan legges i en lengde på 12 m ved hjelp av skyveklips. Ved hjelp av ekstra tiltak blir det også mulig med lengre plater. De lange platene gjør at takbelegget kan legges enkelt, sikkert og økonomisk. Her kan platene alltid ha samme bredde – med det går også med forskjellige bredder i spesialtilfeller.

Speiltekker og platetekker består av plater som brytes av tverrgående falser. De brukes ofte på bygninger som må tåle spesielt høy vindbelastning, eller de brukes av estetiske grunner.

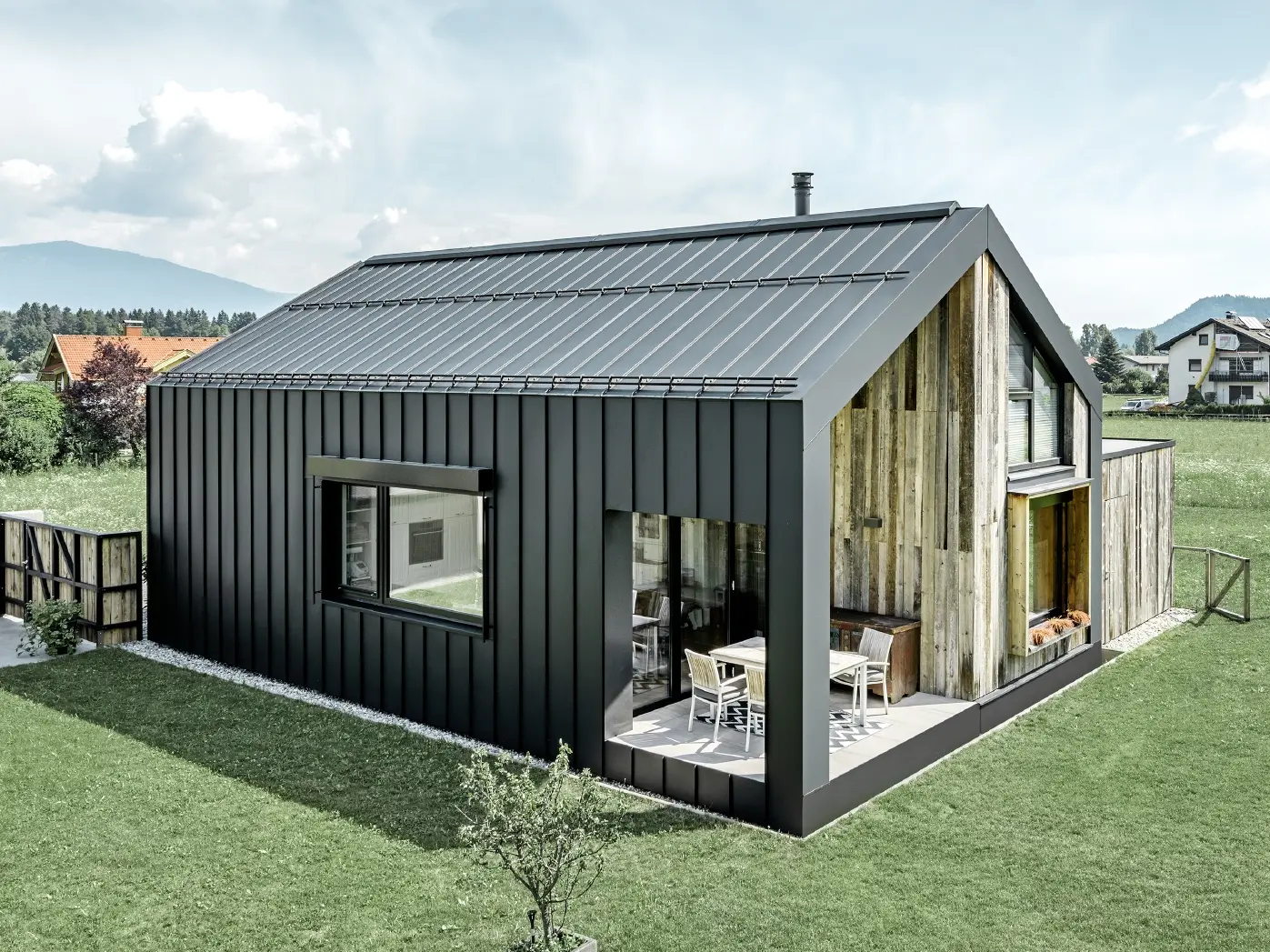

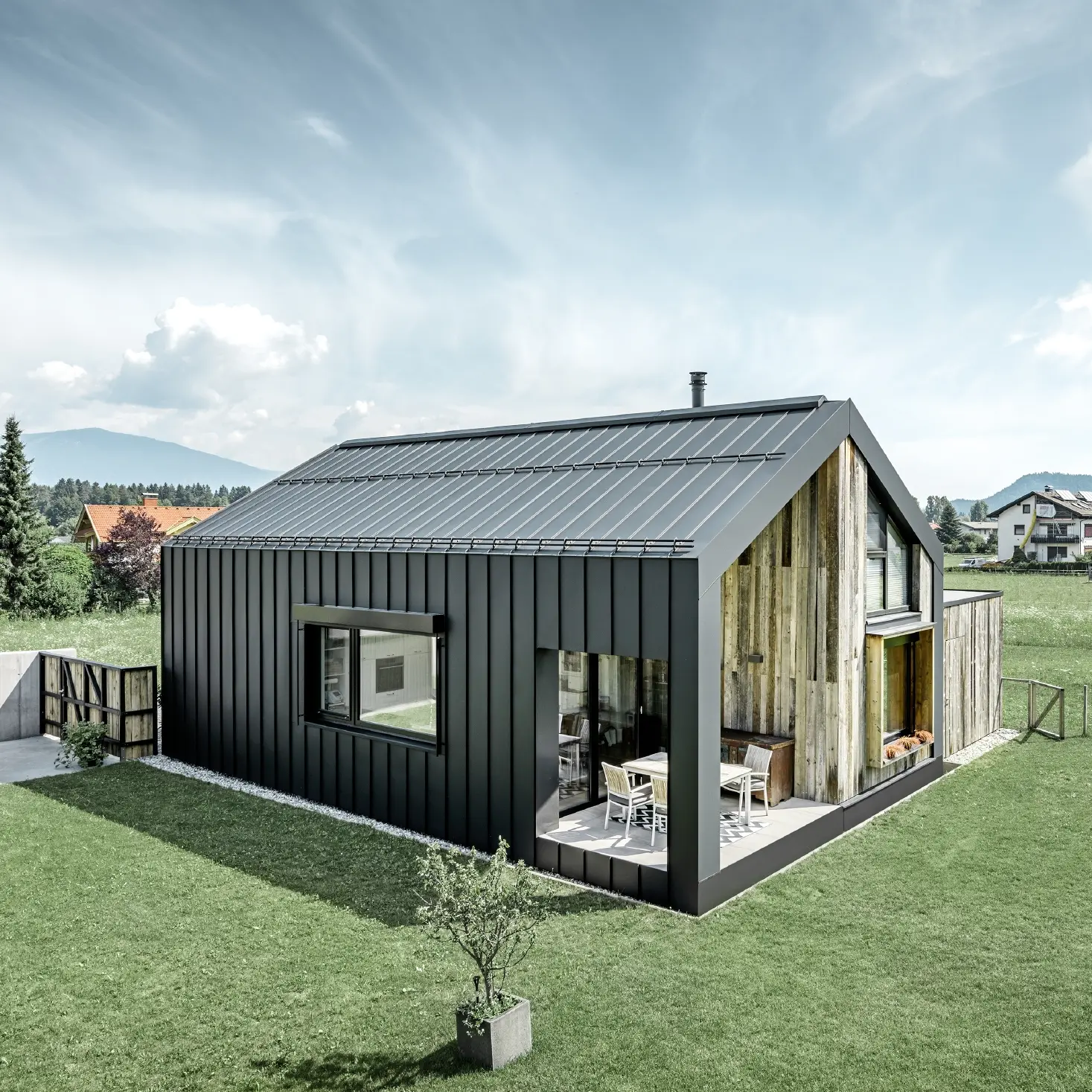

Enebolig med saltak, tak og fasade er dekket med PREFALZ fra PREFA i P.10 antrasitt. Platene på takflaten går også videre over fasaden. En del av fasaden er kledd med barskt treverk.

Eksperttips: for flate takhellinger fra 3°

Tak av PREFALZ er ekstra stabile og robuste. Produktet egner seg til svært flate takhellinger* fra 3°, og det kan også legges i lave temperaturer.

* Ta hensyn til landsspesifikke standarder og tekniske regler.

PREFALZ byr på et bredt spekter av standardfarger, overveiende i P.10-kvalitet, med 40 års garanti på malingen. Malingen påføres i flere trinn og brennes inn med den såkalte coil-coating-metoden. Dette gjør lakksjiktet formbart og svært motstandsdyktig mot vær og vind.

farge	betegnelse	~ RAL

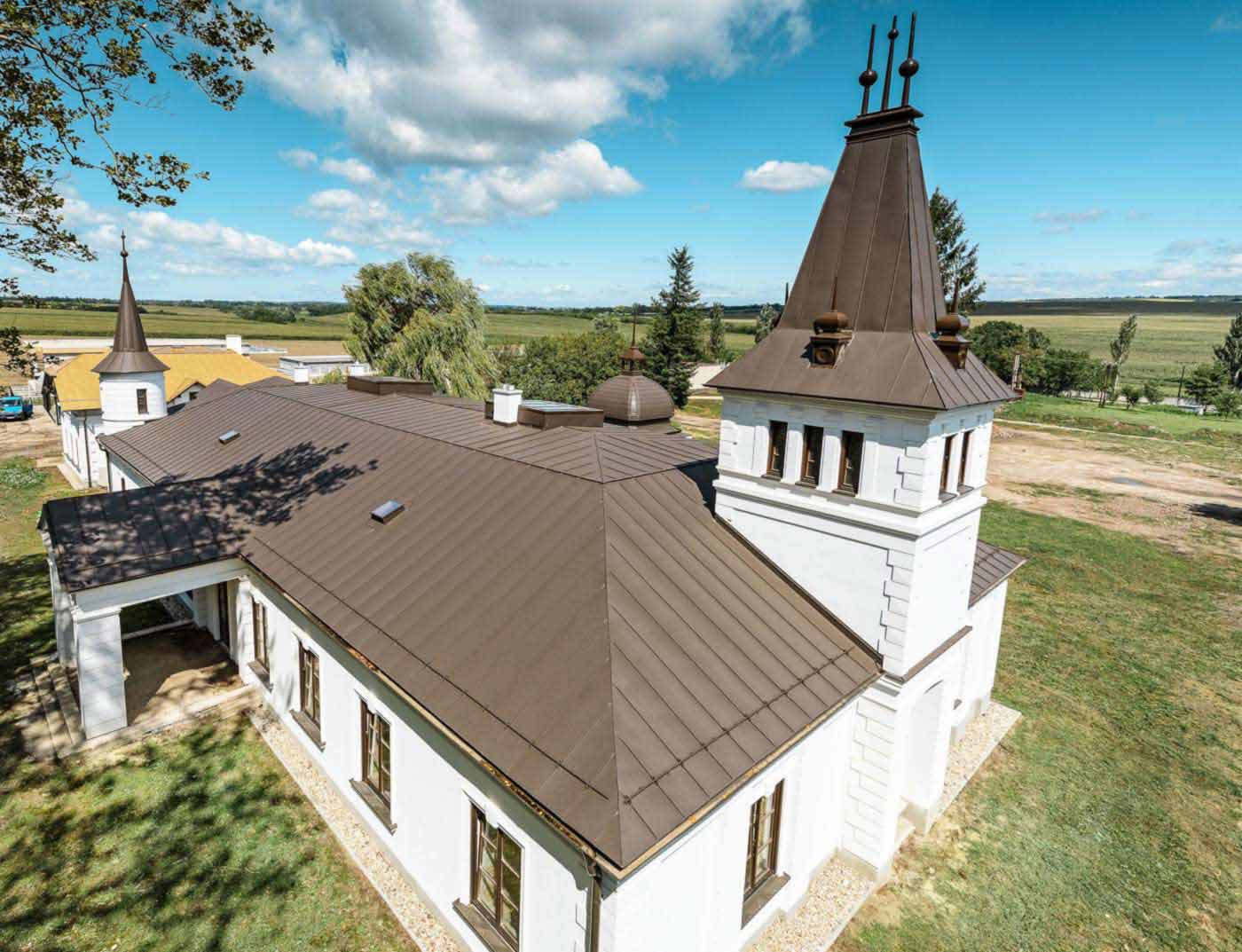

	P.10 brun	7013
	P.10 antrasitt	7016
	P.10 svart	9005
	P.10 teglsteinsrød	8004
	P.10 oksidrød	3009
	P.10 mosegrønn	6005
	P.10 lys grå	7005
	P.10 sinkgrå	7030
	P.10 prefahvit	9002
	P.10 nøttebrun	8019

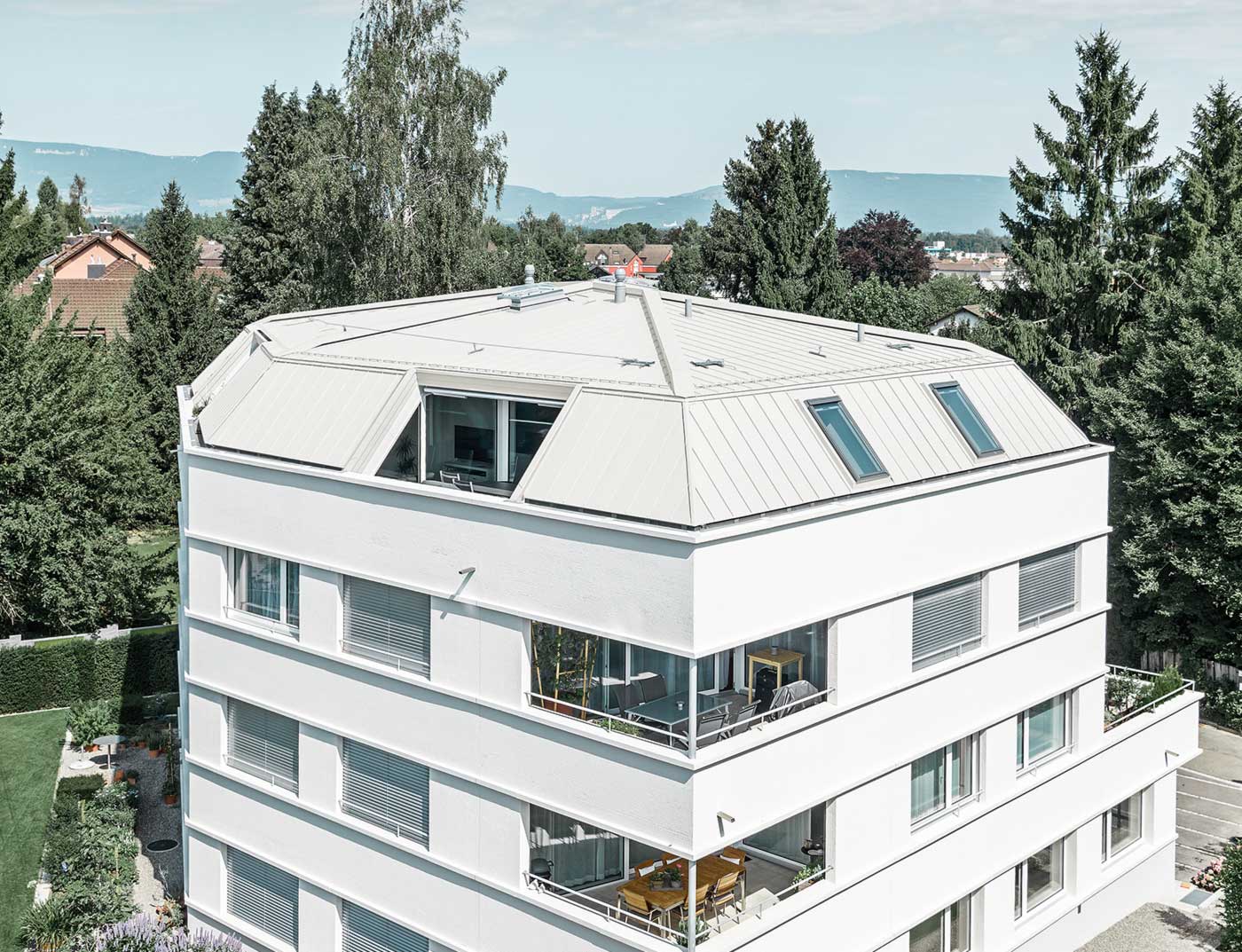

	P.10 ren hvit	9010
	P.10 mørk grå	7043
	P.10 steingrå	7031
	sølv metallic	9006
	naturblank
	svartgrå	7022

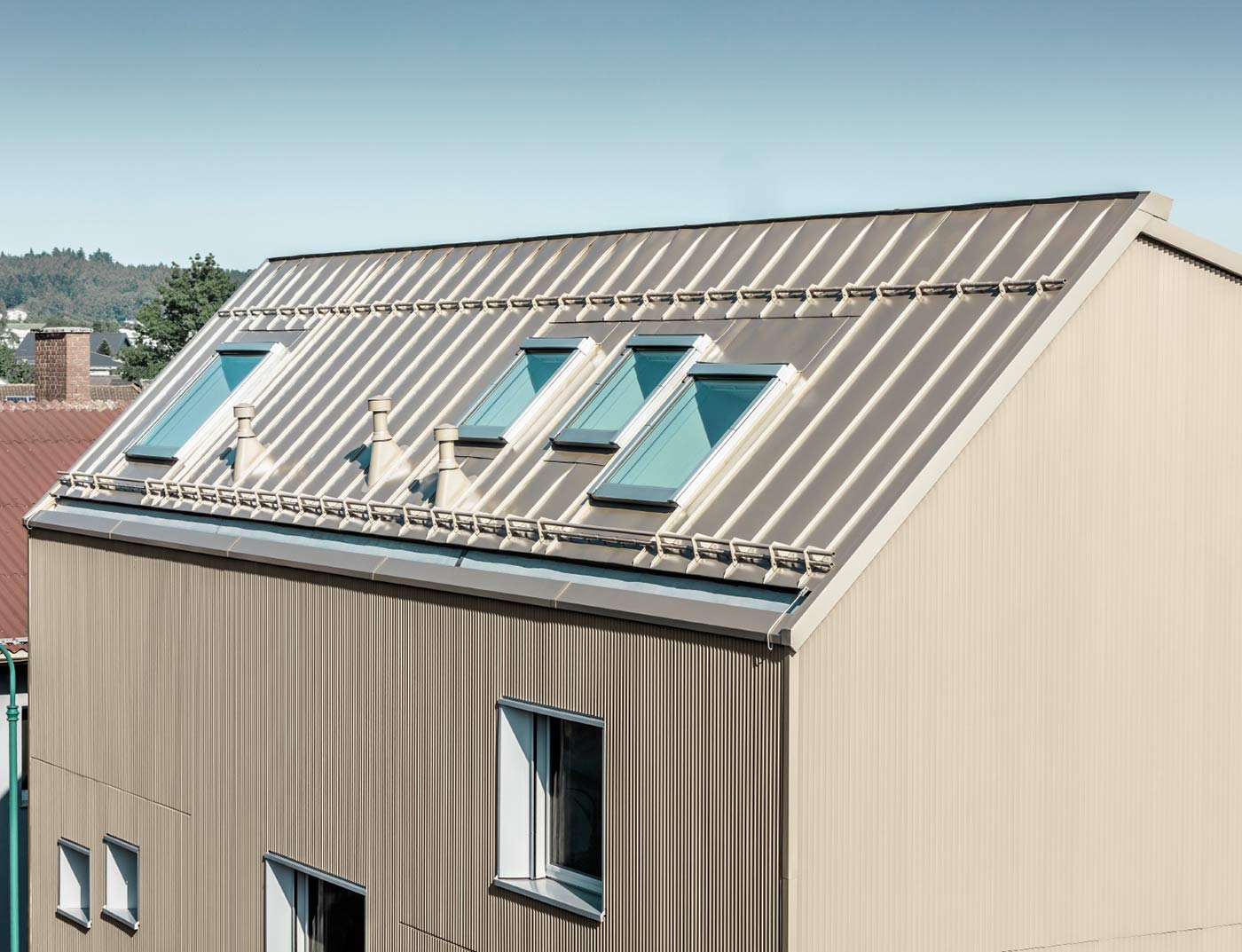

	bronse	7048

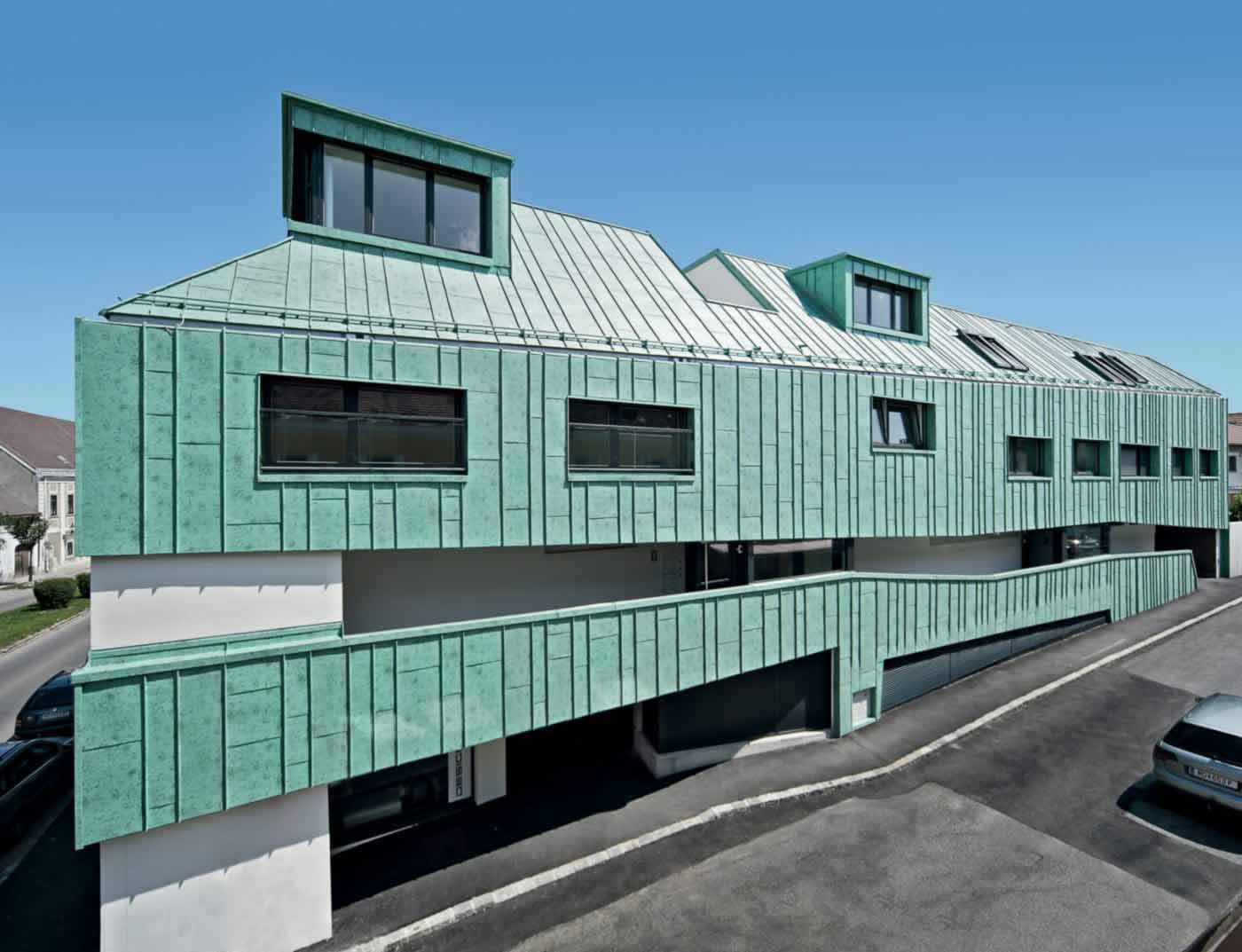

	P.10 patina grønn	6027

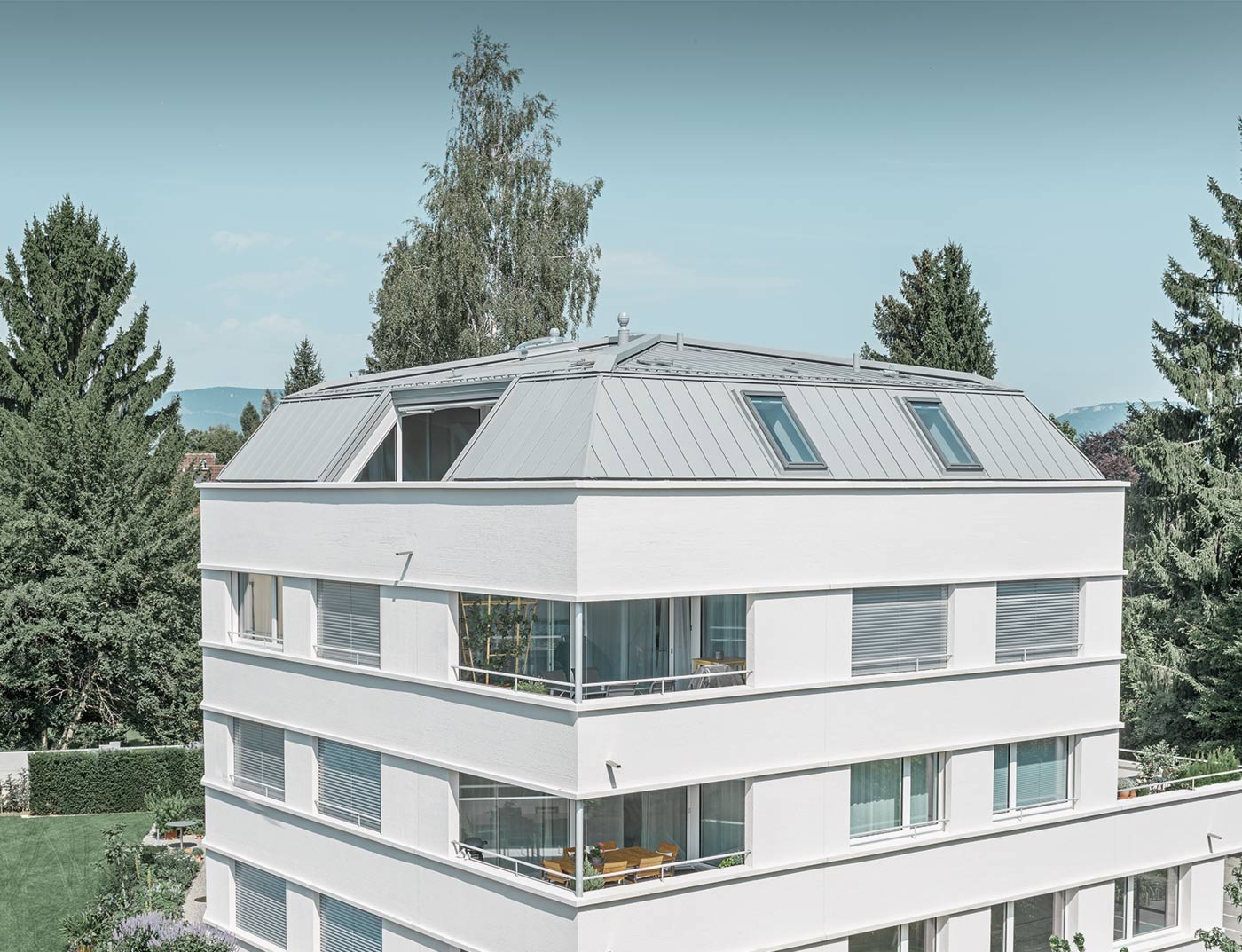

	patina grå	7042

Veiledning

De angitt RAL-verdiene er bare omtrentlige verdier (~) som kan avvike betraktelig fra PREFAs originalfarge. De tilsvarer ikke nødvendigvis hvordan fargen oppfattes rent subjektivt.
Særlig har kvaliteten P.10 en overflatestruktur som gjør det nærmest umulig å definere verdier.
Naturblank: Endringer i overflatens utseende på grunn av bearbeiding og miljøpåvirkning dekkes ikke av garantien. Se informasjonsarket.
For metallfarger kan det oppstå fargeforskjeller.
Derfor må det alltid brukes originale prøver når det skal finnes farger til andre komponenter.

Detaljer ang. fargene

Teknikken med stående fals er selve klassikeren når man skal tekke metalltak. Med denne teknikken kan man kle hele bygningens ytre, altså tak og fasade, noe som gir et helhetlig utseende. Denne teknikken med like eller varierende platebredder samt koniske plater, ved siden av et stort fargeutvalg, muliggjør et bredt spekter av utformingsmuligheter.

PREFALZ brukes dessuten til alle slags detaljer som skorsteinsrammer, veggbekledninger, vindskier og mye mer på PREFA-tak i småformat.

Flere tips om valg av riktig taktekking finner du her. Enda mer inspirasjon finner du i referansegalleriet eller renovasjonsgalleriet.

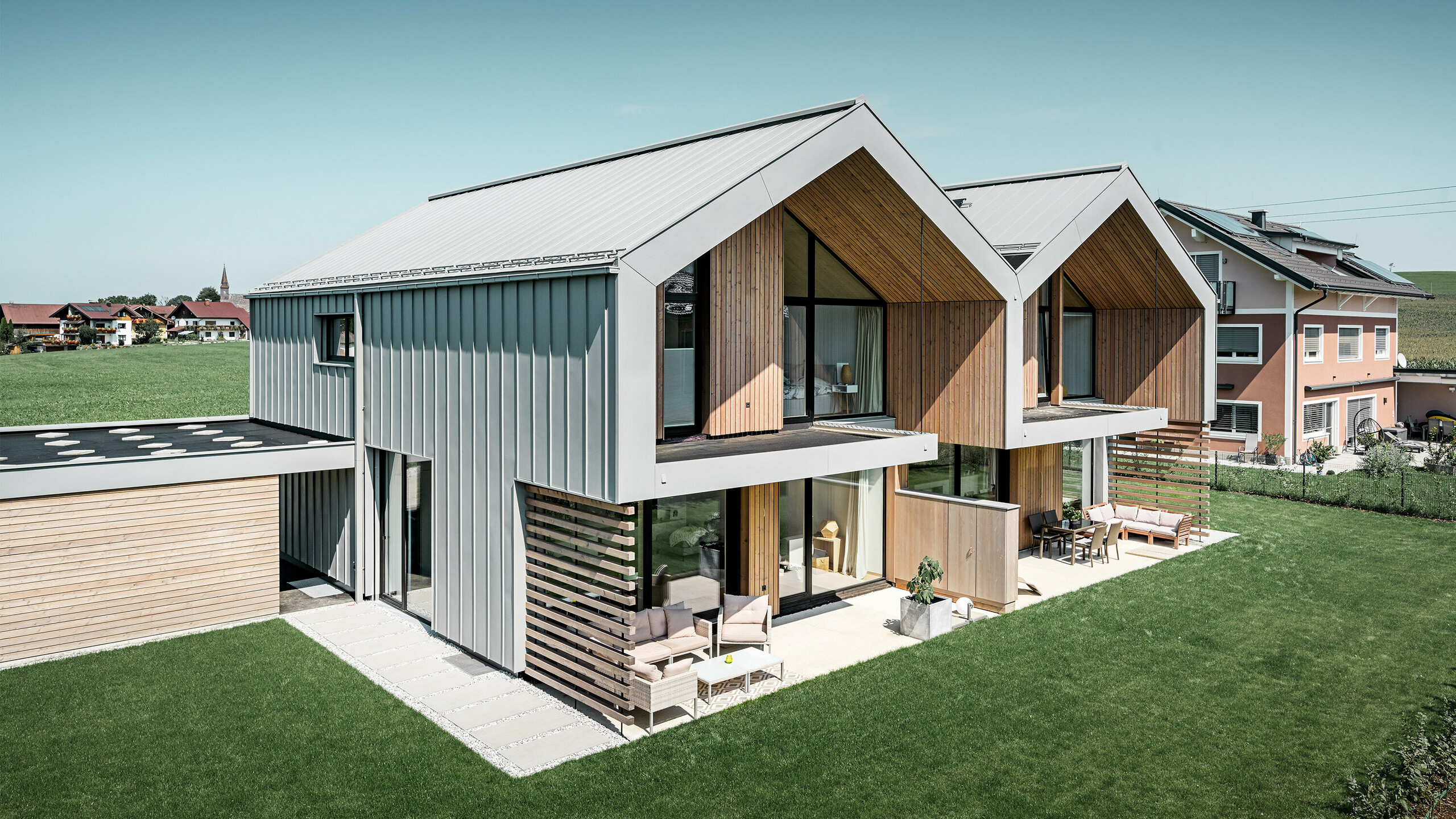

Moderne tomannsboliger med PREFALZ bygningsskall, tak og fasade er kledd med PREFALZ i patinagrått inkl. kvadratrør

Tomannsboliger med PREFALZ tak og fasade i patinagrått

Bungalow med PREFALZ tak og fasade i Prefa-hvitt

Les videre

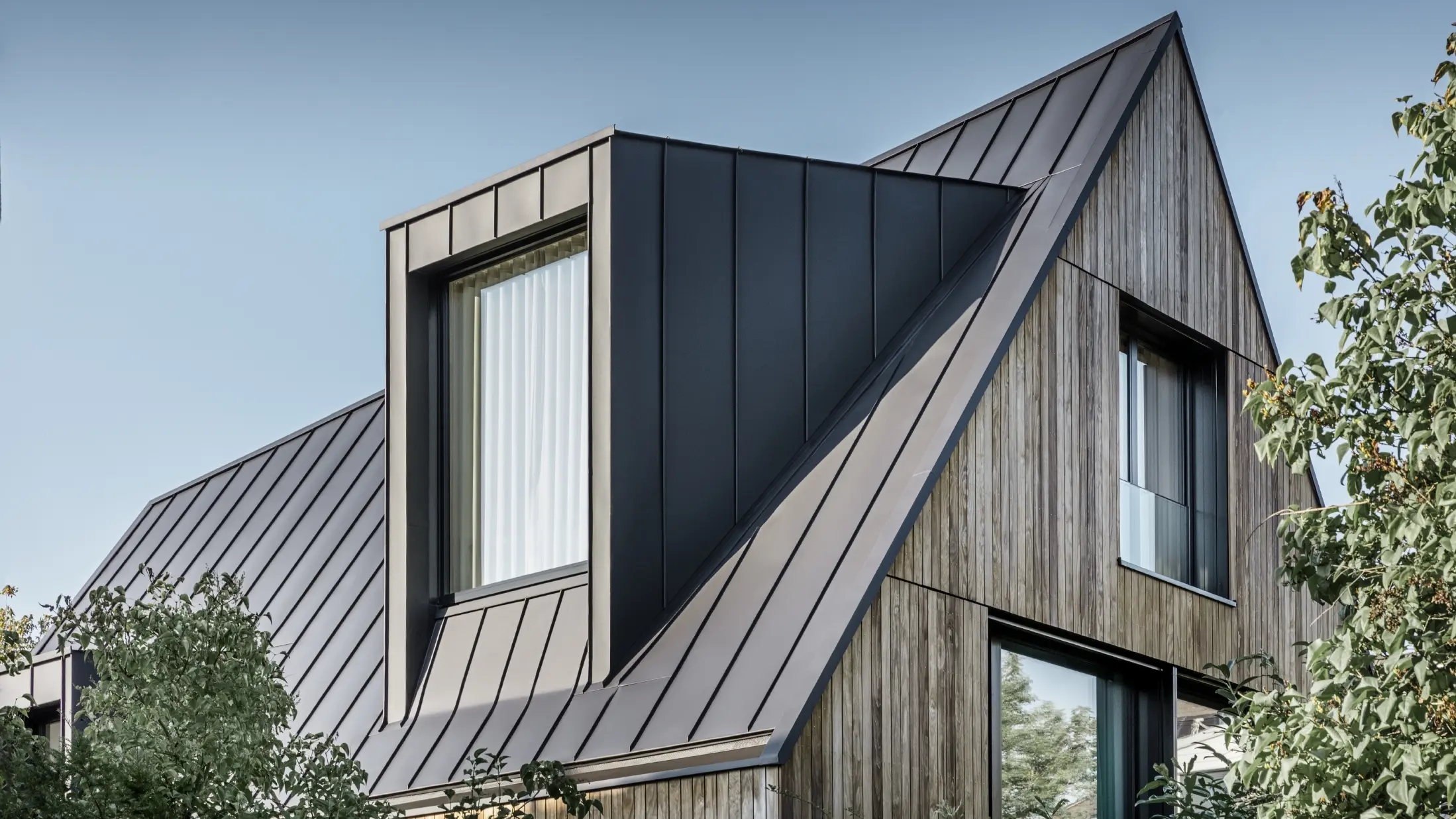

Bratt saltak med stort kvistvindu, tekket med PREFALZ fra PREFA i antrasitt, stående falstak kombinert med trefasade

Bratt saltak med kvistvindu, PREFALZ i P.10 antrasitt

Les videre

Enebolig med saltak, tekket med stående dobbeltfals PREFALZ i antrasitt og barsk trefasade. Med flott treterrasse og store vindusflater i første etasje.

Saltak med PREFALZ i antrasitt kombinert med barsk trefasade

Naturbarnehage i Bad Mitterndorf med stort PREFALZ-tak i P.10 antrasitt

Les videre

Liten enebolig med saltak og PREFALZ i P.10 antrasitt

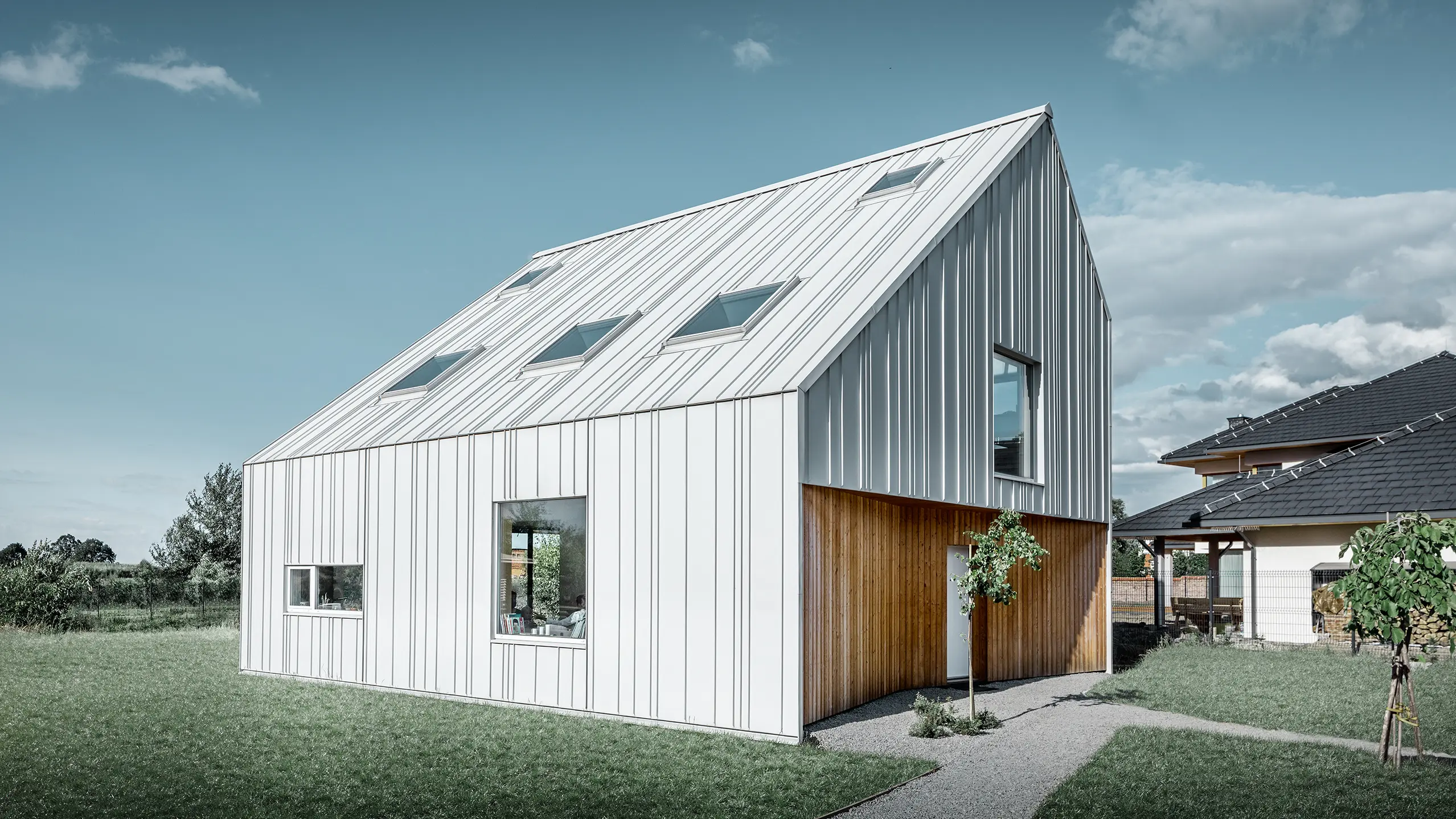

Moderne utformet enebolig med saltak, hele den ytre flaten er kledd med PREFALZ i Prefa-hvitt. Platene med forskjellig bredde går fra taket og videre over fasaden. Det er flere takvinduer i taket.

Enebolig med PREFALZ i P.10 Prefahvit på både tak og fasade

Platene med forskjellig bredde går fra taket og videre over fasaden.

Saltak uten fremspring, tekket med PREFALZ i P.10 sinkgrått med PREFA kantkanal

Saltak uten fremspring med PREFALZ i P.10 sinkgrått

På grunn av den lave vekten egner PREFA takplater, takshingel og takrombe, takpanel FX.12 seg svært godt til å legge over eksisterende gamle tak.

Om å legge over gamle tak

PREFA-tak har en støyforskjell på 2 til 4 dBA sammenlignet med tak av fibersement eller teglstein, noe som menneskets hørsel knapt kan oppfatte.

Om støy

At metaller ødelegges av kjemiske eller elektrokjemiske reaksjoner med sine omgivelser kalles korrosjon av metallene. Den mest kjente typen korrosjon er at jern ruster. Aluminiumsmaterialer er i stor grad korrosjonsbestandige og rustfrie!

Om rust

ÖVE/ÖNORM EN 62305-3 som er gyldig i Østerrike, fungerer som grunnlag for denne reguleringen. Derfor må det tas hensyn til landspesifikke standarder og regelverk. Metalltak er definert som en naturlig del av lynavledersystemet iht. standarden ÖVE/ÖNORM EN 62305-3.

Om lynavledere

PREFAs tak- og fasadeprodukter (små formater samt PREFALZ og Siding) er klassifisert i brannklasse A1 (ikke brennbart) i henhold til EN 13501-1. Brannklasse 1A betyr at produkter av aluminium ikke er brennbare. Du kan lese mer om brannvern her.

Små haglkorn kan ikke skade et PREFA-tak med stucco-overflate. Hvis haglkornene er ekstremt store, kan det ikke utelukkes at taket får funksjonelle skader, akkurat som for alle andre takmaterialer. Men gjennomslag kan med svært stor sannsynlighet utelukkes for PREFA-tak, selv ved ekstremt kraftig haglvær. Kraftig haglvær kan føre til utseendemessige mangler som for eksempel små bulker, uten at funksjonen er redusert. Derfor er det viktig at forsikringen også dekker skader på utseendet. Pass på at den gjeldende forsikringen ikke har unntak av ansvar for synlige skader.

Om hagl

Med et økende antall brukere av mobiltelefoner stilles det stadig oftere spørsmål om elektromagnetisk skjerming av strålingen som oppstår på grunn av dette.

Om elektromagnetisk stråling

Både i nybygg og ved renovering av gamle tak skal takkonstruksjonen kontrolleres for et fagmessig lagt PREFA-tak. Minste taktekkingstendenser til de respektive produktene må også tas i betraktning.

Om takhellingen

Materiale	coillakkert aluminium, 0,7 mm tykt
Standardmål	PREFALZ til tak: 0,7×500 mm og 0,7×650 mm suppleringsbånd: 0,7×1 000 mm
Vekt	ca. 1,89 kg/m² effektivt forbruk ved PREFALZ 500: ca. 2,3 kg/m² effektivt forbruk ved PREFALZ 650: ca. 2,2 kg/m²
Minste takhelling*	3° (ca. 5 %) * Ta hensyn til landsspesifikke standarder og tekniske regler.
Underkonstruksjon og skillelag*	på full forskaling (min. 24 mm); skillelag etter behov * Ta hensyn til landsspesifikke standarder og tekniske regler.
Feste	PREFA fester for vinkelstående fals og vinkelformet glidefeste i rustfritt stål etter statisk behov

OBS! Blanding av PREFALZ bånd og fargede aluminiumsbånd fra andre produsenter, men også med FALZONAL® bånd som skal være i samme farge, må unngås på grunn av forskjellig malingskvalitet og senere forskjeller i patinering. Kun slik kan du glede deg over en harmonisk utseende fasade selv etter mange år. Dette gjelder også for karmer, loft og annet.

PREFA aluminiumstak er konstruert med en ventilert underkonstruksjon, der taktekkingen og varmeisolasjonslaget er atskilt med en ventilert luftspalte. Dette gjør at for eksempel all kondens kan transporteres bort igjen.

Vanligvis blir taktekkingen ventilert, som man ser på det første bildet. Men det er også mulig at hele loftsrommet luftes (se bilde 2).

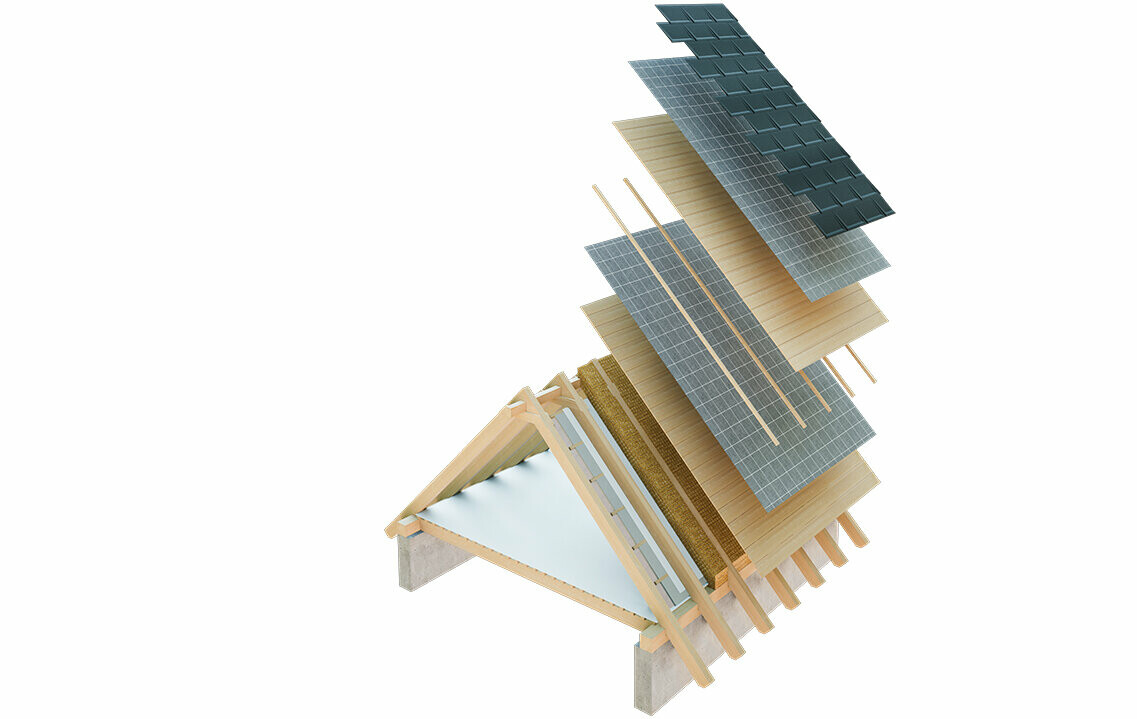

Teknisk visning av en takoppbygging av et kaldt tak, flerlags takoppbygging med lekter, full forskaling, separasjonslag, takstol. Loft kan brukes som oppholdsrom, dobbeltskall takoppbygging, ventilert takoppbygging. Sløyfer

Loftsrommet kan også brukes som oppholdsrom

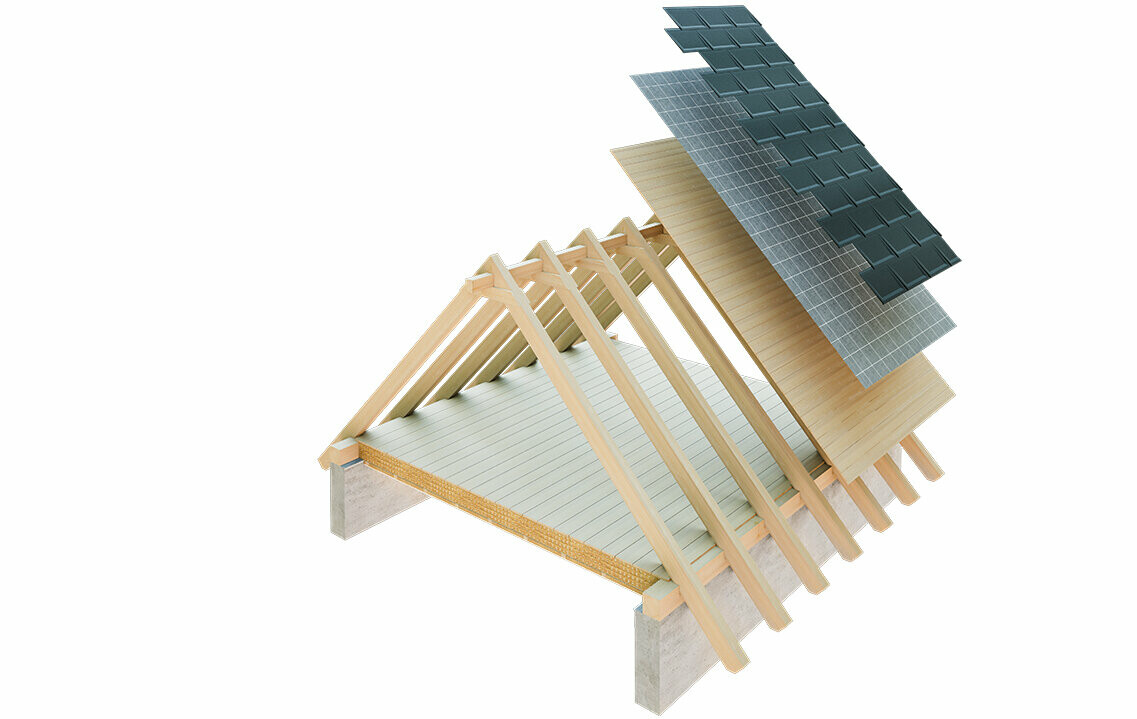

PREFA teknisk illustrasjon av en takkonstruksjon med enkel forskaling – det er ikke mulig å bo på loftet, fordi det brukes som ventilasjonsrom for metalltaket; full forskaling og separasjonslag uten lektere. Varmt tak

Loftsrommet brukes ikke til boligformål

Separasjonslag anordnet direkte under taktekkingen kan oppfylle en rekke forskjellige oppgaver. Det bør derfor allerede i planleggingsfasen tas hensyn til om det brukes et separasjonslag, eller hvilket seprasjonslag som brukes.

Separasjonslag kan:

beskytte treforskalingen eller de trebaserte platene mot fuktighet i byggefasen.
forbedre lydisolasjonen (=akustisk frakobling).
kompensere for små ujevnheter i takkonstruksjonen.
forbedre glideevnen i tilfelle en termisk indusert endring i lengden.
beskytte metallet på undersiden mot skadelig alkalisk påvirkning og mulig skadelig påvirkning fra treimpregneringsmidler.
støtte taktekkingen og undertaket med hensyn til den regntette funksjonen.

Avhengig av hvilken funksjon et separasjonslag skal ha, skal det velges et egnet produkt i samråd med produsentene av separasjonslagene. Hvis separasjonslaget skal påføres, for eksempel som ekstra lydisolasjon, anbefales det å bruke sterkere, tyngre bitumenseparerende lag (f.eks. BauderTOP UDS 3 NK eller tilsvarende). Hvis separasjonslaget "bare" tjener til å beskytte underkonstruksjonen i byggefasen, kan det brukes et tynnere bitumenseparerende lag (f.eks. BauderTOP TS 40 NSK eller tilsvarende).

Eksperttips: PREFALZ 500 på pulttak

På pulttak med stående dobbeltfals kan kraftig vind føre til støy. Her anbefaler vi å bruke PREFALZ med 500 mm båndbredde samt å legge inn et skillelag i bitumen. Allerede under planleggingen av tak-konstruksjonen må det tas hensyn til tilstrekkelige tiltak mot støy.

Lengden på festeområdet er 1–3 meter, avhengig av platelengden. Plasseringen av festeområdet må alltid velges som en funksjon av takets helling – se figur og tilhørende tabell. Gjennomføringer eller takets form kan påvirke posisjonen til festeområdet. Områder med ulik plassering av festeområdet skal skilles ved hjelp av skillelister.

Takhelling	Plassering av festepunktområdet
> 3°–5° (> 5–9 %)	midt i platen
> 5°–10° (> 9–18 %)	i den øvre tredjedelen av platen
> 10°–30° (> 18–58 %)	i den øvre fjerdedelen av platen
> 30° (> 58 %)	i den øvre enden av platen

Her finner våre blikkenslagere og arkitekter anbudstekster samt detaljer om PREFALZ til nedlasting. I service-avsnittet finner du et informasjonshefte om skorsteinsramme med PREFALZ, retningslinjer for legging av stigetrinn for PREFALZ, monteringsanvisning for solcellepanelholderen Vario ved PREFALZ og PREFALZ-videoer som gir veiledning i legging. Informasjon om legging står i veiledningen for PREFALZ. Serviceområdet er kun tilgjengelig for partnerbedrifter – ha påloggingsopplysningene dine klare. Har du ingen påloggingsopplysninger ennå? Ta kontakt med din ansvarlige lokale salgssjef.

Spesiell merknad for våre arkitekt- og prosjekteringskontorer: 3D- og BIM-data samt teksturer for våre produkter finner du også her: planlegg digitalt.

doc

PREFALZ Ausschreibungstext Dach 243 kb

pdf

PREFALZ Ausschreibungstext Dach 242 kb

dwg

Details Dach PREFALZ 8 mb

pdf

Details Dach PREFALZ 5 mb

dxf

Details Dach PREFALZ 25 mb

Fester med spiker, skruer eller nagler laget av rustfritt stål må brukes til å feste falsetekkinger. For at man skal få tilstrekkelig snøbeskyttelse, brukes det seilklemmer inkl. rørpassasjer og isfangere på taktekke med stående fals. Vårt PREFA komplettsystem inneholder dette systemtilbehøret og mye annet, som PREFA falsegel.

En fullstendig og detaljert opplisting over tilbehørsproduktene finner du i vår prisliste.

Festeklammer i rustfritt stål for vinkelfals (skrus)

Må ikke brukes på fasaden i kombinasjon med spesialskruer for underkonstruksjoner i aluminium og stål!

Vinkelformet glideklammer i rustfritt stål (skrus)

Platelengde inntil 12 m. Må ikke brukes på fasaden i kombinasjon med spesialskruer for underkonstruksjoner i aluminium og stål!

Lang, vinkelformet glideklammer i rustfritt stål (skrus)

Platelengde 12–15 m. Må ikke brukes på fasaden i kombinasjon med spesialskruer for underkonstruksjoner i aluminium og stål!

Festeklammer i rustfritt stål for vinkelfals (spikres)

-

Vinkelformet glideklammer i rustfritt stål (spikres)

For båndlengder på opptil 12 m

Langt vinkelformet glideklammer i rustfritt stål (spikres)

Båndlengder 12 – 15 m

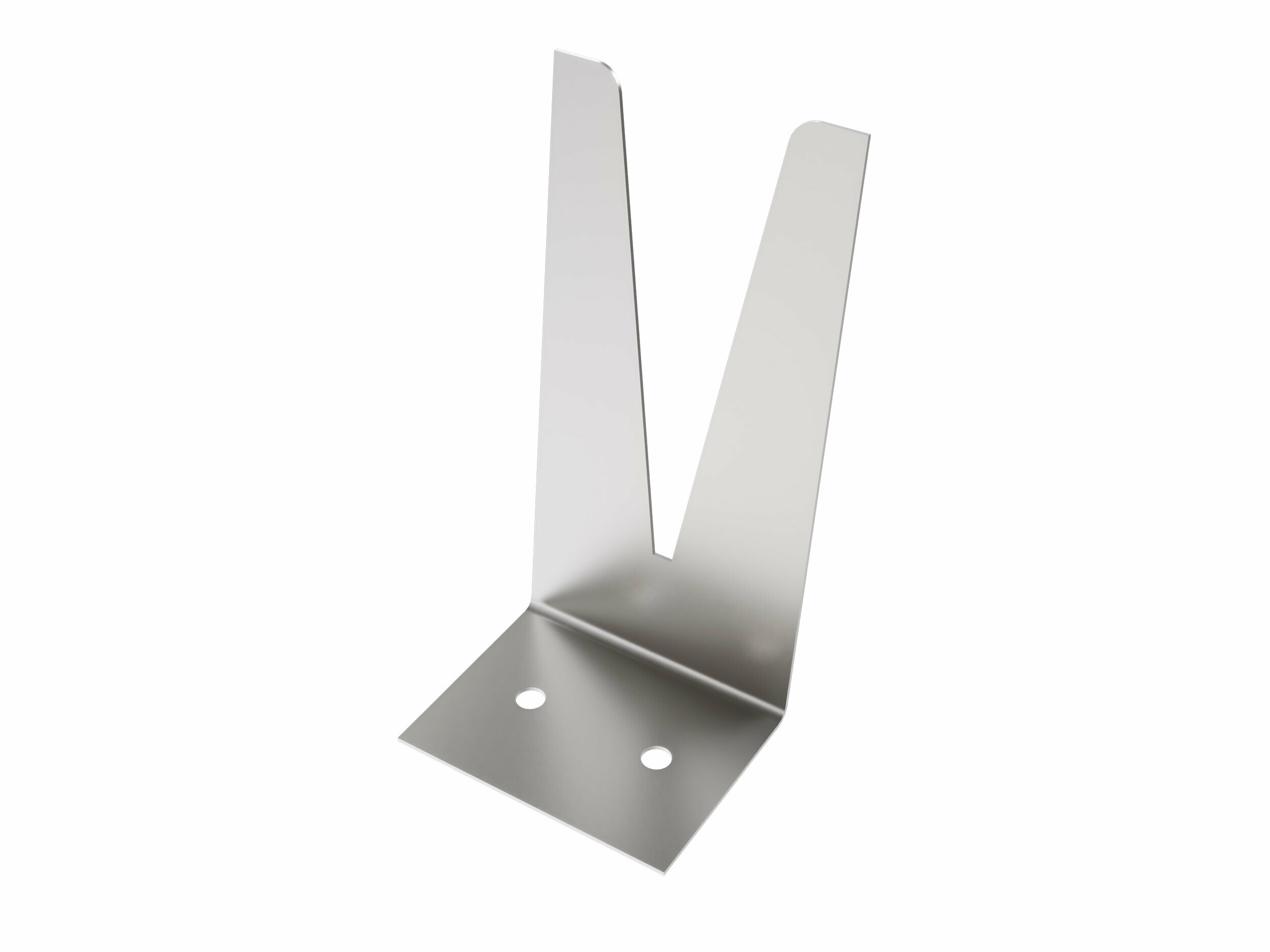

Gaffelklammer i rustfritt stål

-

Gaffelformet glideklammer i rustfritt stål

For båndlengder på 12 m

Falsegel

I patron eller foliepose

Falseklemme (enkel)

For rørgjennomføring Ø 28 mm

Falseklemme (dobbel)

For rørgjennomføring Ø 28 mm

Falseklemme med ovalt hull

For rørgjennomføring Ø 28 mm

Rør

For falseklemmer; 28 × 2 × 3.000 mm,

Hjørnetilkobling 90°

For rør 28 × 2 mm

Isfanger

For rør 28 × 2 mm

Sunny holder for solcellepanel

For alle PREFA småformater og systemer med stående fals

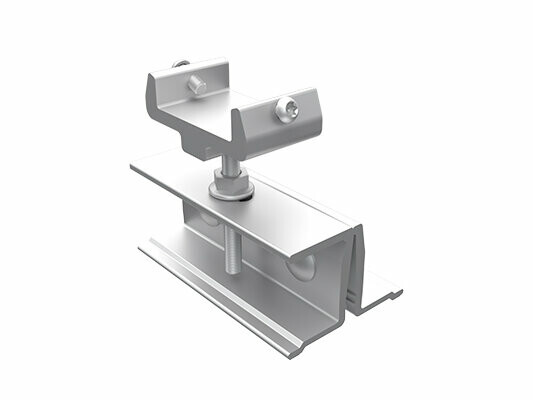

Prefalz vario holder for solcellepanel

Egnet for PREFA taktekking med stående dobbelfals med falshøyde på 25 mm. Fås med og uten krysskoblinger. Kun egnet for arbeid med PREFA profilskinne, ikke kompatibel med andre produkter.
