Om takkonstruksjonen

Vi vil ha det passende varmt om vinteren og ikke for varmt om sommeren. Miljøgifter og mugg må ikke være et problem. I tillegg sparer man kostnader til oppvarming og unngår strukturelle skader.

Valg og plassering av de riktige taklagene er derfor avgjørende for vårt «velvære-klima». Våre retningslinjer innen design gir deg praktiske anbefalinger om hvordan du kan utforme PREFAs taksystemer.

Tak kan deles inn i "ventilerte" og "ikke-ventilerte" konstruksjoner. De kalles også ofte kalde eller varme tak. Dette sier ikke noe om isolasjonsevnen, men om hvorvidt det strømmer luft gjennom de øverste taklagene.

Ventilerte tak

har et luftlag rett over varmeisolasjonen som er i kontakt med luften utenfor. Det vil skapes en "skorsteinseffekt" som sørger for å fjerne fuktighet fra takutvidelsen.

Prinsippet med ventilert tak

Ikke-ventilerte tak

Hos ikke-ventilerte tak er det ikke noe luftlag direkte over den ytterste varmeisolasjonen. Fukt fra interiøret og fra materialene som er benyttet, kan bare i begrenset grad ledes gjennom konstruksjonen.

Prinsippet om ikke-ventilerte tak

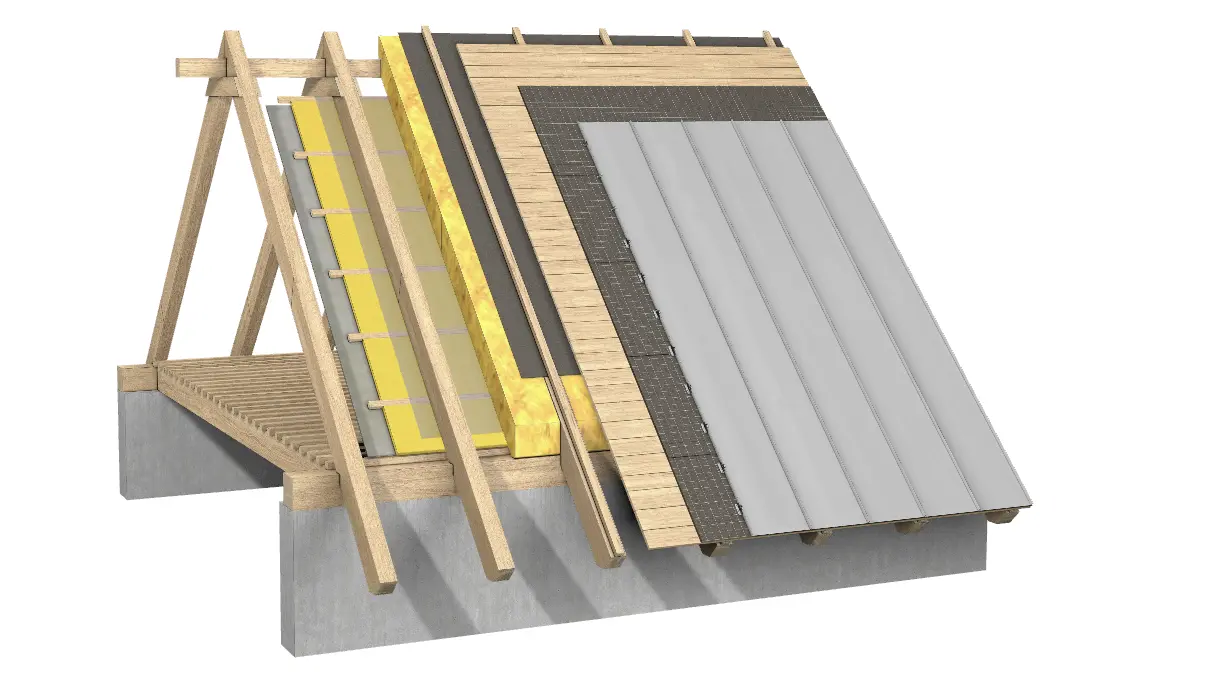

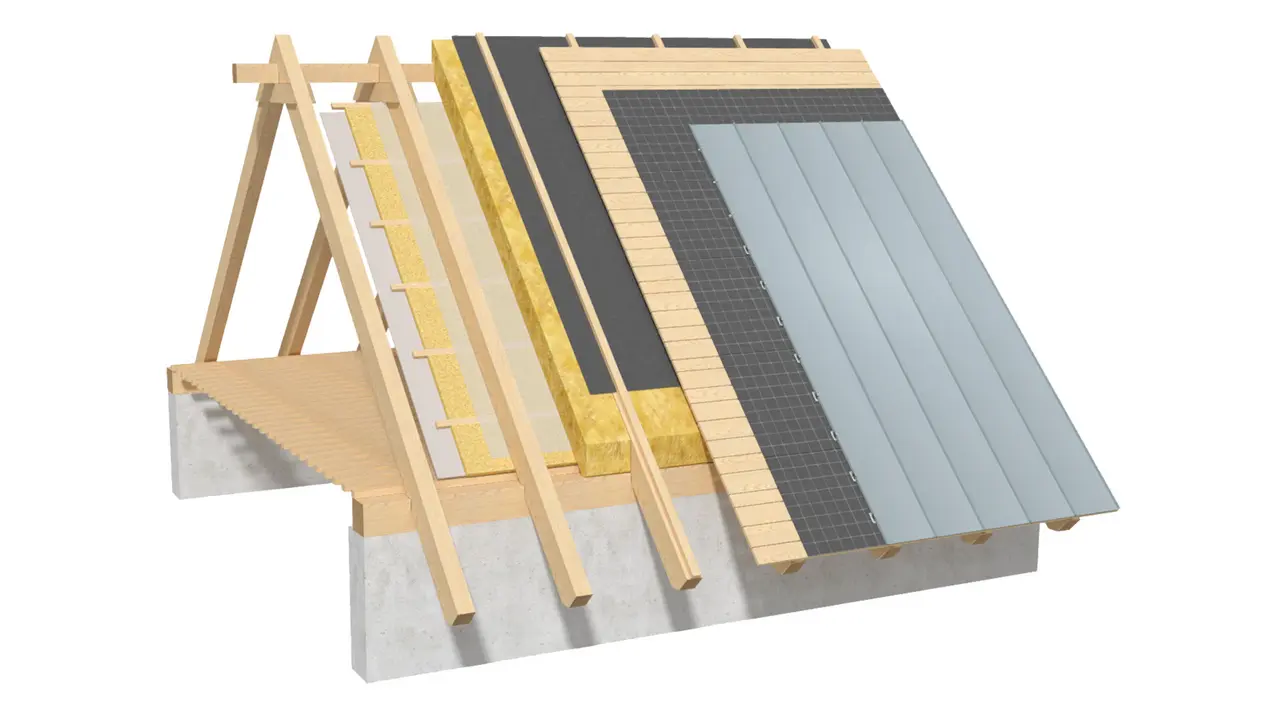

Ventilert takkonstruksjon 1.0

Isolasjon mellom sperrene

Til 3D-visningen

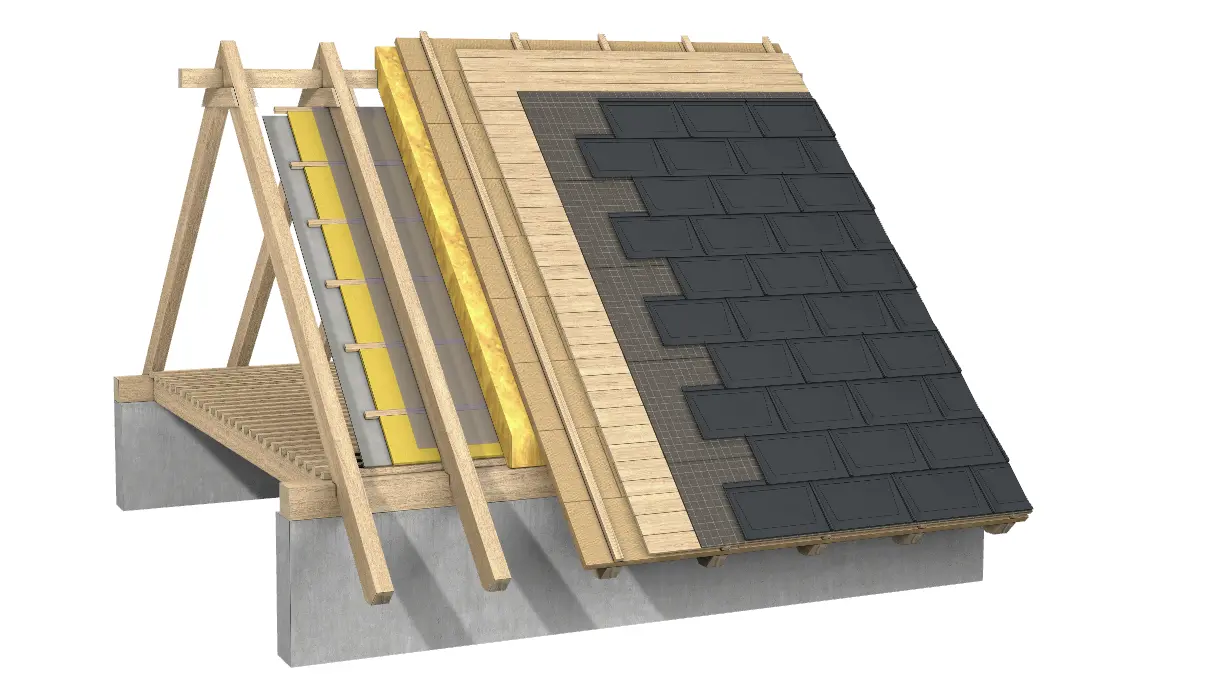

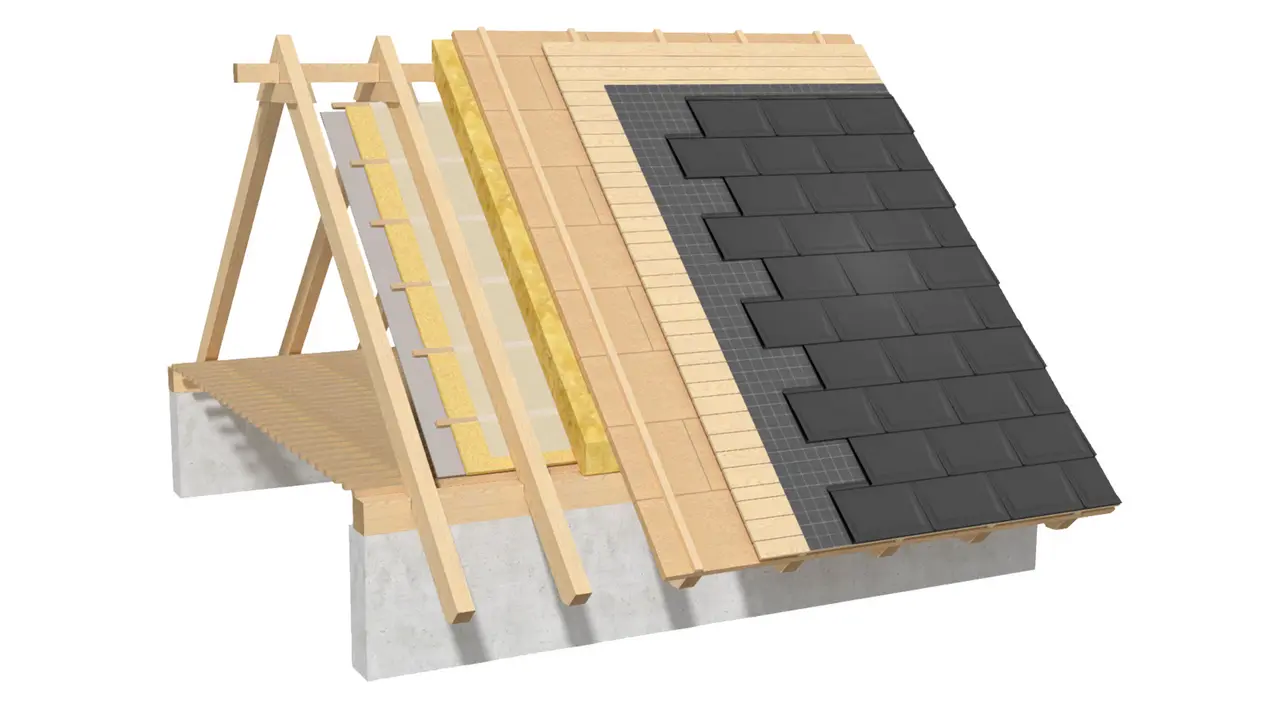

Ventilert takkonstruksjon 1.1

Med sperreisolasjon

Til 3D-visningen

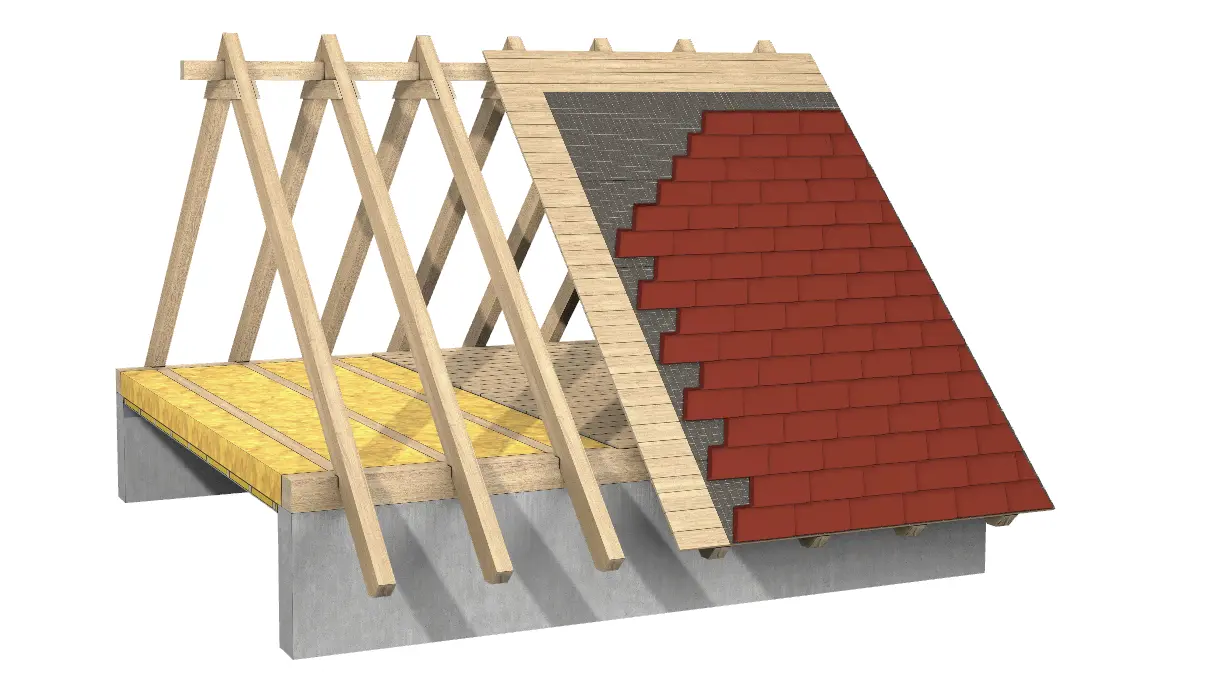

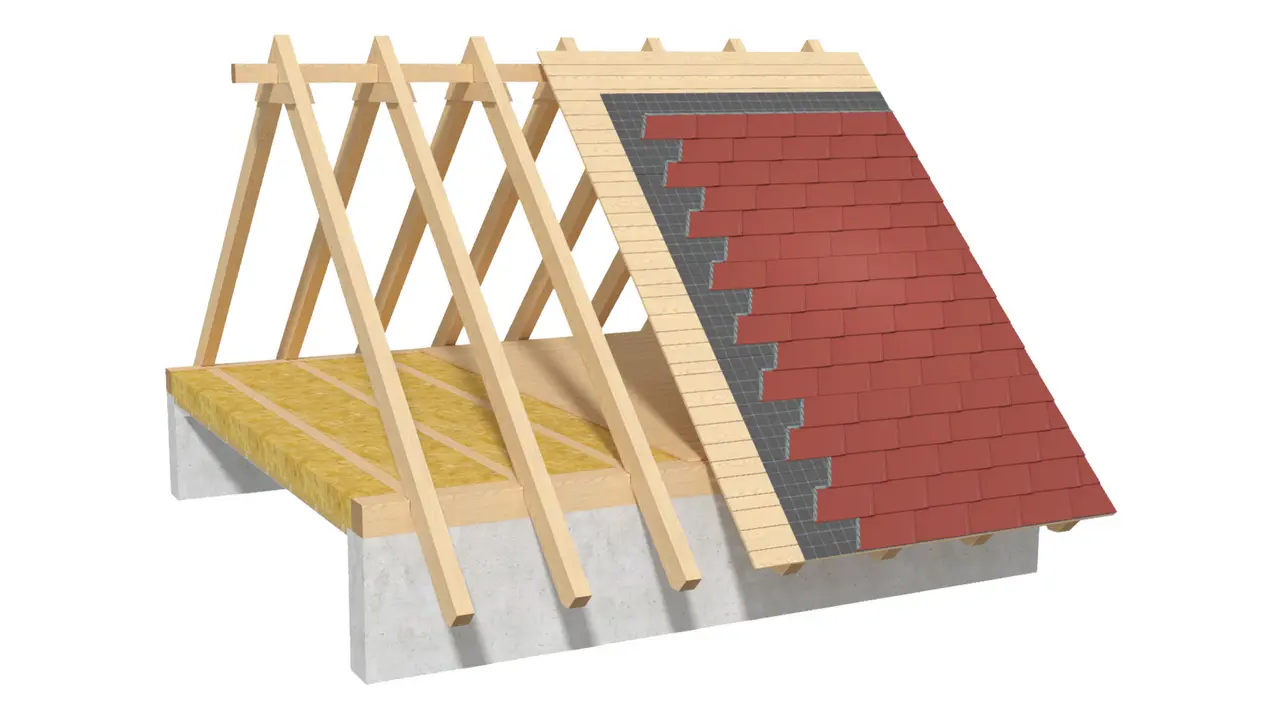

Ventilert takkonstruksjon 1.2

Uoppvarmet takplass

Til 3D-visningen

01

02

03

04

05

06

07

08

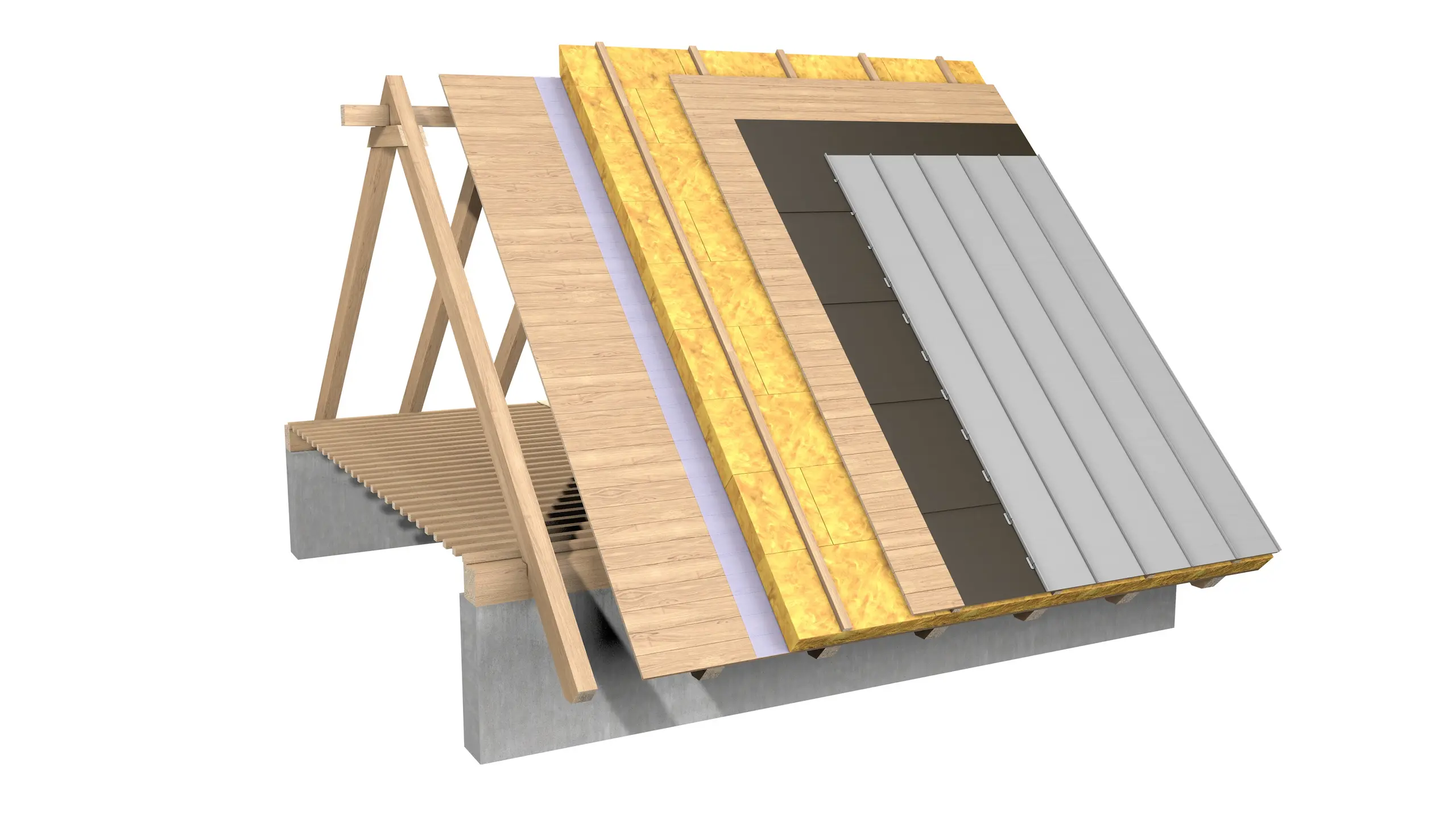

Ventilert takkonstruksjon 1.3

Synlig takstol

Velg et fokuspunkt for å lære mer.

Taktekking 01 : Ventilert tak konstruksjon med synlige takstoler

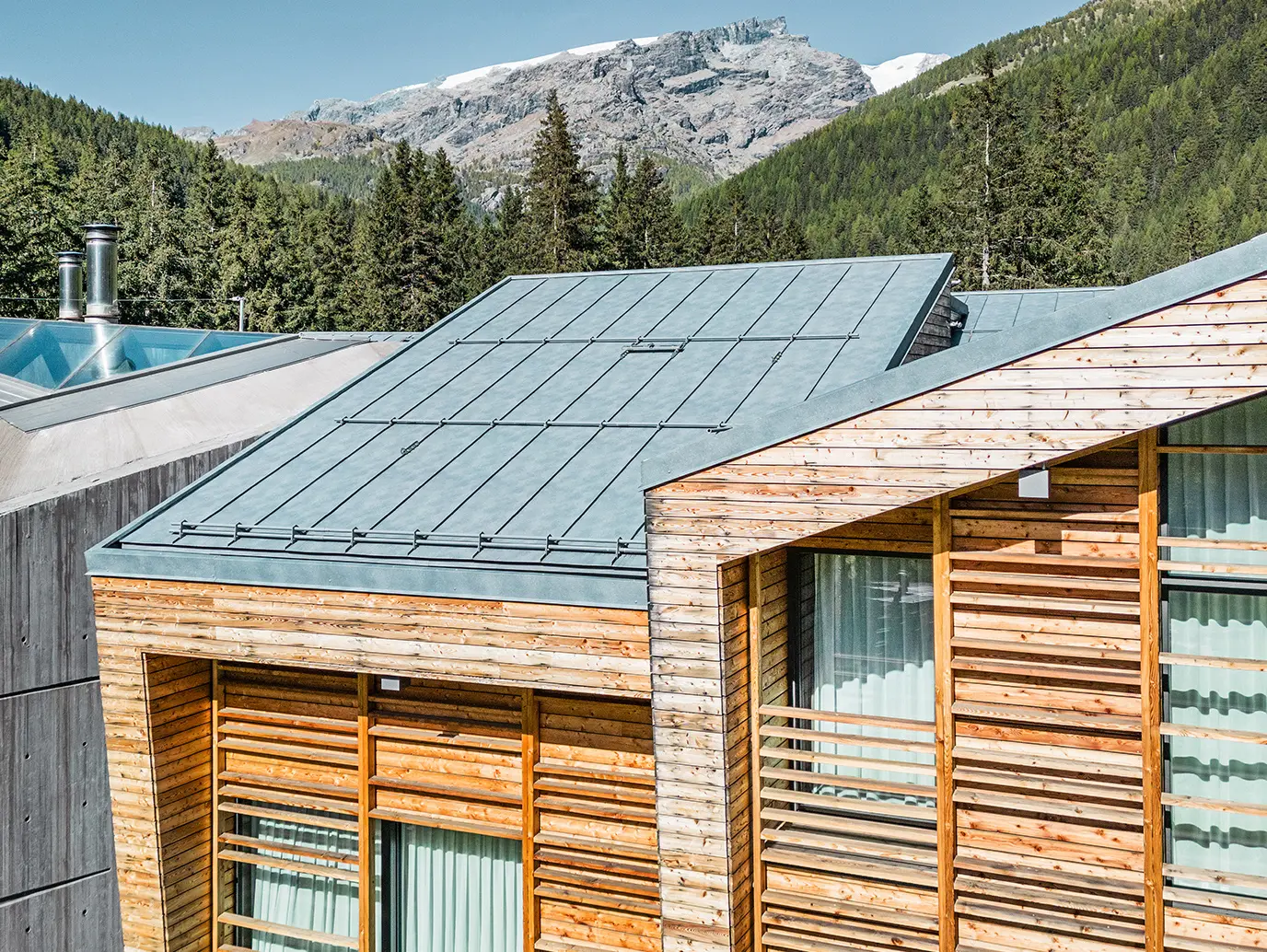

PREFA taksystemer

I små formater er de avhengig av minste takhelling eller i Prefalz® / Falzonal® taksystem som dobbelt stående fals fra 3° DN (≤ 7° med falsgel) eller fra ≥ 25/35° DN som et system for vinkelstående fals

Materialtykkelse: 0,70 mm, båndbredde: 500 mm / 600 mm / 650 mm, vekt ca. 2,3 kg/m²

Brannklasse A1 i samsvar med EN 13501-1

Adferd under ytre påkjenning av brann: uten testing i henhold til EN 13501-5 eller beslutning 2000/553/EF

Separasjonslag 02 : Ventilert tak konstruksjon med synlige takstoler

Dampgjennomtrengende bunnlag (forskalingsmembran) som et regntett funksjonslag under og før montering.

Forskaling i tre 03 : Ventilert tak konstruksjon med synlige takstoler

Bord av massivt tre ≥ 24 mm, uhøvlet, kanthøvlet bartrebord min. sorteringsklasse S 10 i henhold til DIN 4074 del 1 med standardbredder mellom 100 og 160 mm.

Fuktighetsinnhold i tre ≤ 20 % ved utførelse

Ventilasjonsnivå 04 : Ventilert tak konstruksjon med synlige takstoler

Ventilasjonsrom eller ekstra ventilert luftlag med motlekter. Det ventilerte luftlaget mellom tilleggstiltaket/vindsperren og trepanelet tjener til å fjerne fuktighet fra takkonstruksjonen. Viktig! Montering og dimensjonering av motlekter avhenger av det valgte isolasjonsmaterialet i henhold til produsentens anvisninger.

< 5° DN (~9 %), er høyden på det ventilerte luftlaget over varmeisolasjonen 2 ‰ av den tilhørende skråtakflaten, men må være minst 5 cm.

≥ 5°DN (~9 %), må høyden på det ventilerte luftlaget over varmeisolasjonen være minst 2 cm og strekke seg over hele overflaten. Det er mulig å underskjære opp til 5 mm på visse punkter.

Isolasjon 05 : Ventilert tak konstruksjon med synlige takstoler

Sperreisolasjon i henhold til påkrevd U-verdi i samsvar med nasjonale forskrifter. Monteringen utføres vanligvis med motstående lekter og ved hjelp av dobbeltgjengede skruer. Det kan være nødvendig å bruke en underlagsmembran på isolasjonslaget som et regntett funksjonslag og vindtetting, etter som hvilket isolasjonsmateriale som brukes.

Lufttett lag 06 : Ventilert tak konstruksjon med synlige takstoler

Dampsperre og lufttett lag er i henhold til DIN 4108-7, diffusjonshemmende eller fuktvariabelt. Den forhindrer ukontrollert inntrengning av varm luft og fuktighet i den isolerte takkonstruksjonen.

Forskaling i tre 07 : Ventilert tak konstruksjon med synlige takstoler

Forskaling av massivt tre som bærende skall i henhold til statikkanalysen og avhengig av sperreavstanden.

Fuktighetsinnhold i tre ≤ 20 % ved utførelse

Støttestruktur 08 : Ventilert tak konstruksjon med synlige takstoler

Taksperrer i nye eller eksisterende bygninger som konstruksjonsmessig bærende deler i henhold til statikk. Ved energibesparende renovering i forbindelse med lette PREFA takbelegg fra 2,3 kg/m² er det ofte ikke nødvendig å oppgradere støttestrukturene.

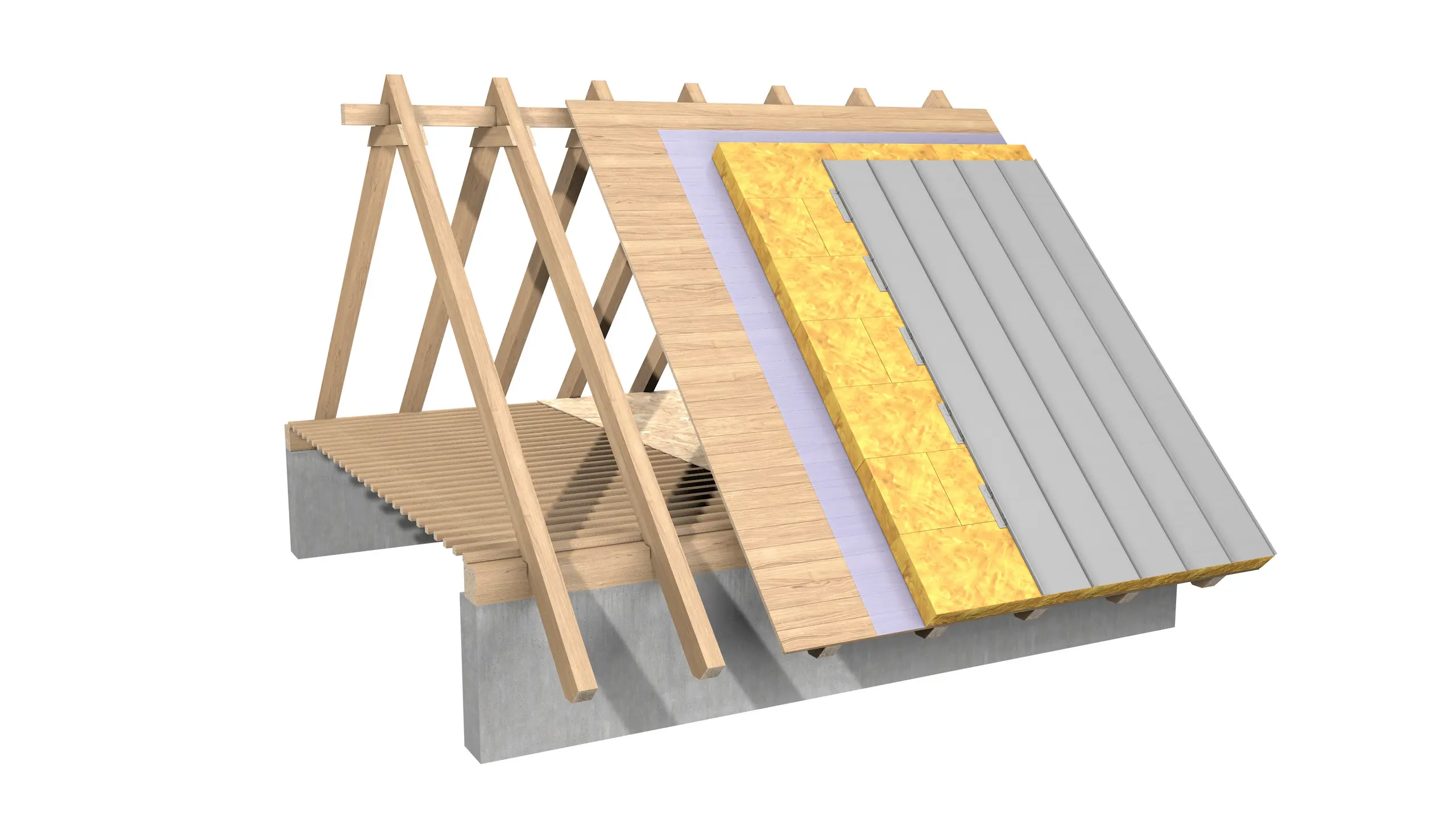

Unbelüfteter Dachaufbau mit Sichtdachstuhl

01

02

03

04

05

Ikke-ventilert takkonstruksjon 2.0

Synlig takstol

Velg et fokuspunkt for å lære mer

Taktekking 01 : Uventilert tak konstruksjon med synlige takstoler

Taksystemet Prefalz

som dobbelt stående fals-system fra 3° DN (≤ 7° med falsgel) eller fra ≥ 25/35° DN som et vinkelstående fals-system

Materialtykkelse: 0,70 mm, båndbredde: 500 mm / 600 mm / 650 mm, vekt ca. 2,3 kg/m²

Brannklasse A1 i samsvar med EN 13501-1

Adferd under ytre påkjenning av brann: uten testing i henhold til EN 13501-5 eller beslutning 2000/553/EF

Isolasjon 02 : Uventilert tak konstruksjon med synlige takstoler

«Prorock takisolasjonsplate i metall» som isolasjon over takbjelkelaget i henhold til påkrevd U-verdi i samsvar med nasjonale forskrifter. Monteringen utføres avhengig av takhellingen ved hjelp av "PRODACH systemfester" i samsvar med produsentens anvisninger. Isolasjonsmaterialet må beskyttes mot fuktinntrengning under og før montering.

Lufttett lag 03 : Uventilert tak konstruksjon med synlige takstoler

Dampsperre og lufttett lag er i henhold til DIN 4108-7, diffusjonshemmende eller fuktvariabelt. Den forhindrer ukontrollert inntrengning av varm luft og fuktighet i den isolerte takkonstruksjonen.

Forskaling i tre 04 : Uventilert tak konstruksjon med synlige takstoler

Forskaling i massivt tre ≥30 mm som bærende skall i henhold til statikkanalysen og avhengig av bjelkeavstanden.

Fuktighetsinnhold i tre ≤ 20 % ved utførelse

Støttestruktur 05 : Uventilert tak konstruksjon med synlige takstoler

Taksperrer i nye eller eksisterende bygninger som konstruksjonsmessig bærende deler i henhold til statikk. Ved energibesparende renovering i forbindelse med lette PREFA takbelegg fra 2,3 kg/m² er det ofte ikke nødvendig å oppgradere støttestrukturene.

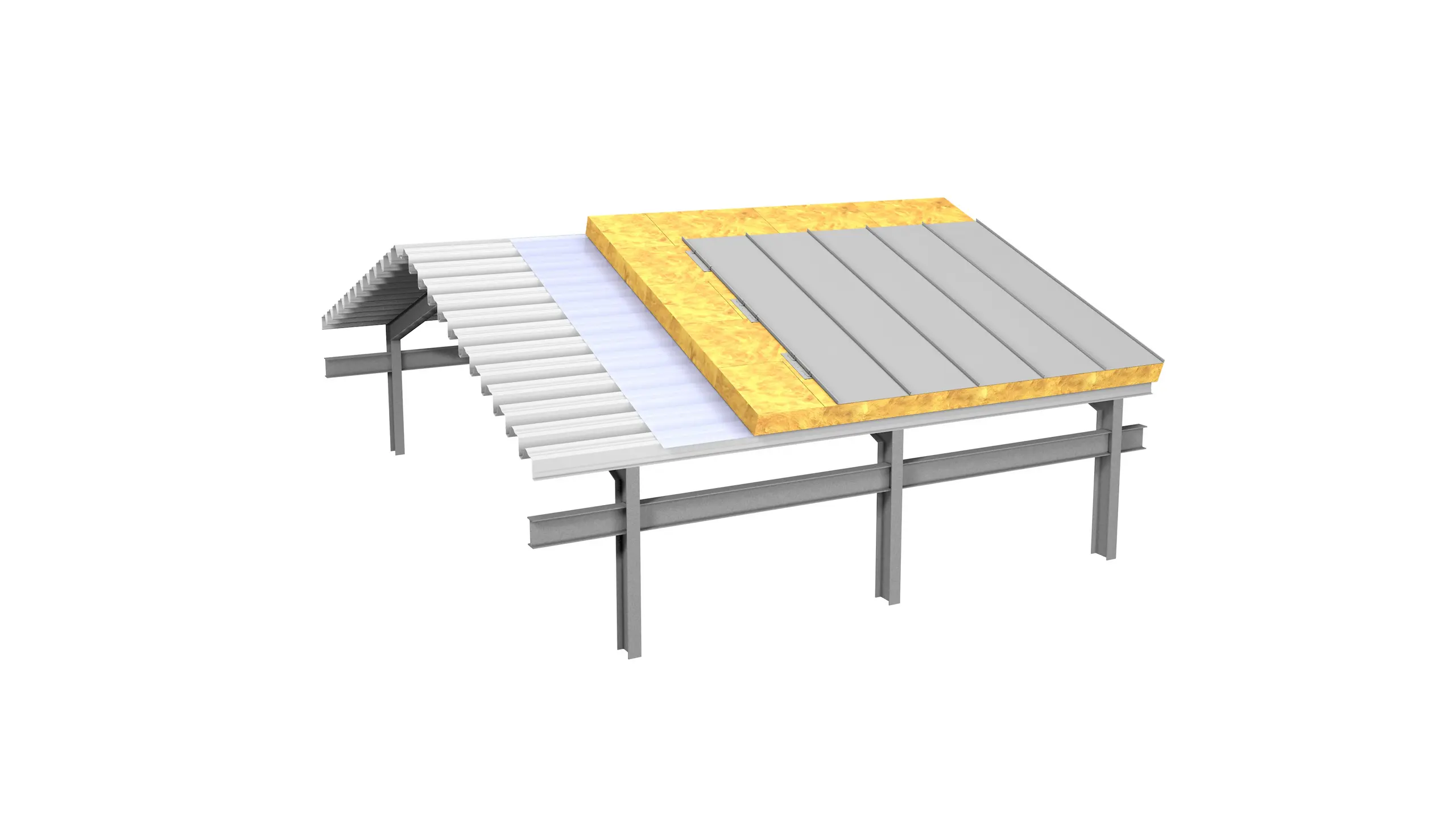

Unbelüfteter Dachaufbau mit Stahltragwerk

01

02

03

04

Ikke-ventilert takkonstruksjon 2.1

Med stålkontruksjon

Velg et fokuspunkt for å lære mer

Taktekking 01 : Uventilert tak konstruksjon med stålkontruksjon

Taksystemet Prefalz

som dobbelt stående fals-system fra 3° DN (≤ 7° med falsgel) eller fra ≥ 25/35° DN som et vinkelstående fals-system

Materialtykkelse: 0,70 mm, båndbredde: 500 mm / 600 mm / 650 mm, vekt ca. 2,3 kg/m²

Brannklasse A1 i samsvar med EN 13501-1

Adferd under ytre påkjenning av brann: uten testing i henhold til EN 13501-5 eller beslutning 2000/553/EF

Isolasjon 02 : Uventilert tak konstruksjon med stålkontruksjon

"Prorock isolasjonsplatei metall" som isolasjon over takbjelkelaget i henhold til påkrevd U-verdi i samsvar med nasjonale forskrifter. Monteringen utføres avhengig av takhellingen ved hjelp av "PRODACH systemfester" i samsvar med produsentens anvisninger. Isolasjonsmaterialet må beskyttes mot fuktinntrengning under og før montering.

Lufttett lag 03 : Uventilert tak konstruksjon med stålkontruksjon

Dampsperre og lufttett lag i henhold til DIN 4108-7. Den forhindrer ukontrollert inntrengning av varm luft og fuktighet i den isolerte takkonstruksjonen. Når det gjelder bærende lag av metall laget av trapesformede metallplater, er det lufttette laget ofte utført med selvklebende membraner av elastomerbitumen dampsperre.

Støtteskall 04 : Uventilert tak konstruksjon med stålkontruksjon

Trapesformede stålprofiler i henhold til DIN EN 1090-2. Platetykkelsen må dimensjoneres med hensyn til spennvidden, det statiske systemet og tilgjengeligheten. Vanligvis gjøres dette gjennom stålkonstruksjon.

DIN 4108-3, samt nasjonale bestemmelser og forskrifter, fastsetter kravene til planlegging og gjennomføring av klimarelatert fuktsikring av tak.

De viser i detalj hvordan tak er konstruert slik at det ikke oppstår skader på konstruksjonen i utgangspunktet, og slik at vi kan etablere vårt «velvære-klima». PREFAs taksystemer kan kombineres perfekt med disse kravene og gir dermed best mulig sikkerhet.

Et separasjonslag er det laget som skiller metallet fra underlaget. Separasjonslagene har følgende oppgaver:

beskytte metallet på undersiden mot skadelig alkalisk påvirkning og mulig skadelig påvirkning fra treimpregneringsmidler.
for å forbedre glideevnen under termiske lengdeendringer,
beskytte forskaling av tre mot fuktighet under byggefasen,
forbedre lydisolasjonen,
redusere ujevnheter i takkonstruksjonens overflate.

STRUKTURERTE SEPARASJONSLAG

Strukturerte separarsjonslag (også strukturerte matter) er ikke påkrevd på grunn av korrosjonsbestandigheten til aluminium og anbefales ikke av PREFA hvis det forventes belastninger. Disse oppstår for eksempel med:

forhøyede systemer (klimaanlegg og teknisk utstyr)
systemer for oppbevaring av snø
gangvei og individuelle trinn (vedlikeholds- og redningsveier)
solcelle- og solvarmesystemer

Strukturerte separasjons brukes ofte i forbindelse med trebaserte kledninger. På grunn av den «myke» strukturen kan det oppstå deformasjon av falsen hvis den belastes på bestemte punkter, f.eks. via falsklemmer. Dette kan føre til begrensninger i taktekkingens temperaturrelaterte lengdeendring, synlige feil og ulemper med hensyn til tilgjengelighet. I tillegg kan feil montering eller feil vedheftingshøyde føre til utstikkende hjørner, noe som i sin tur kan føre til at det slites gjennom taktekkingen.

PREFA NIRO vinklet stående falseklips, vinklet glideklips og vinklet langsgående klips er bare egnet for flate og faste overflater og bare for falsehøyder på 25 mm! Sørg for at rillede spiker og skruer er tilstrekkelig forsenket og ikke stikker ut over høyden på sporkanten.
