Fargeoversikt (10)
Produktet er tilgjengelig i følgende farger
farge |
betegnelse |
~ RAL |
|
P.10 brun |
7013 |
|
P.10 antrasitt |
7016 |
|
P.10 svart |
9005 |
|
P.10 teglsteinsrød |
8004 |
|
P.10 oksidrød |
3009 |
|
P.10 mosegrønn |
6005 |
|
P.10 lys grå |
7005 |
|
P.10 nøttebrun |
8019 |
|
P.10 mørk grå |
7043 |
|

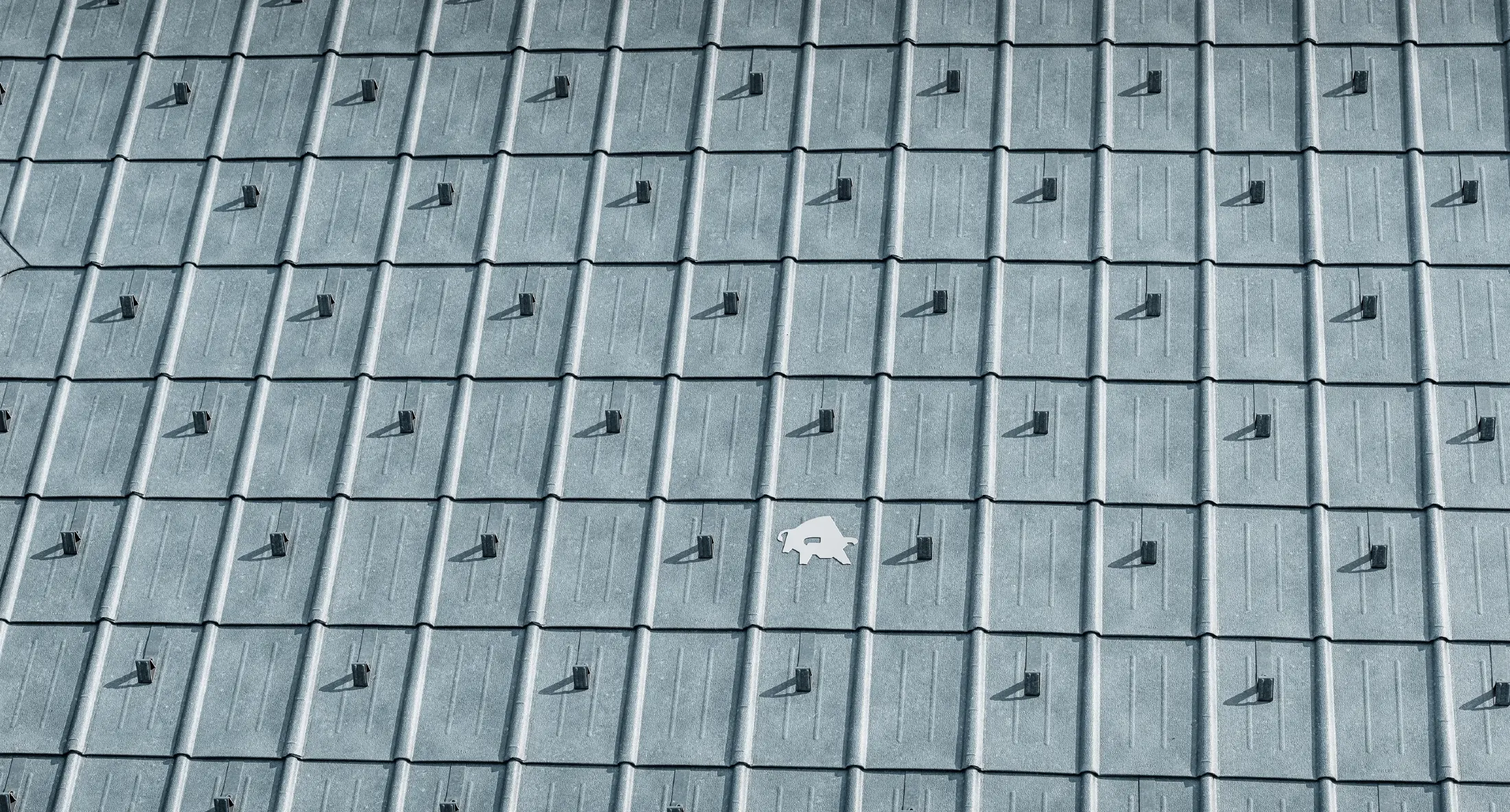

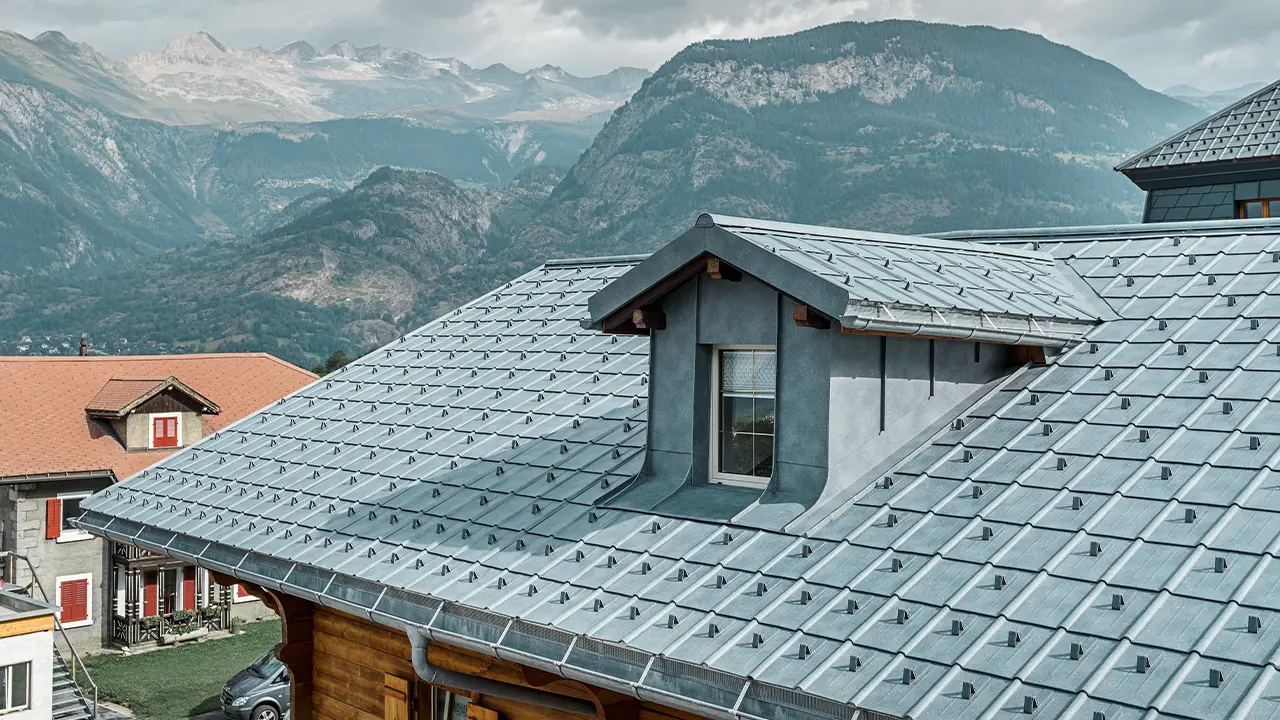

P.10 steingrå |
7031 |
Veiledning
- De angitt RAL-verdiene er bare omtrentlige verdier (~) som kan avvike betraktelig fra PREFAs originalfarge. De tilsvarer ikke nødvendigvis hvordan fargen oppfattes rent subjektivt.
- Særlig har kvaliteten P.10 en overflatestruktur som gjør det nærmest umulig å definere verdier.
- Naturblank: Endringer i overflatens utseende på grunn av bearbeiding og miljøpåvirkning dekkes ikke av garantien. Se informasjonsarket.
- For metallfarger kan det oppstå fargeforskjeller.
- Derfor må det alltid brukes originale prøver når det skal finnes farger til andre komponenter.
Teknisk informasjon
Materiale |
coillakkert aluminium, 0,7 mm tykt |
|---|---|
Standardoverflate |
stucco |
Mål |
600×420 mm (dekket flate); dvs. 4 stk./m² |
Vekt |
ca. 2,3 kg/m² |
Minste takhelling |
12° (ca. 21 %): ved sperrelengde opptil 7 m 14° (ca. 25 %): ved sperrelengde på 7–12 m 16° (ca. 29 %): ved sperrelengde på over 12 m |

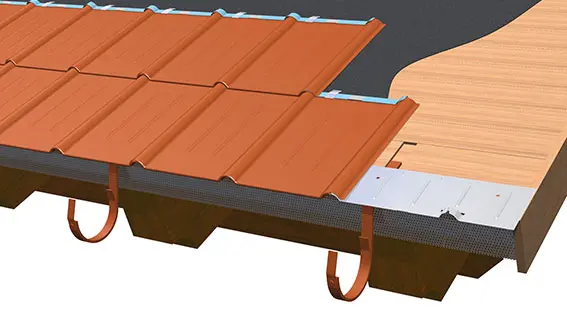

Underkonstruksjon og skillelag* |
På full forskaling (min. 24 mm) eller lekter (30×50 mm); fra og med en beregnet snøbelastning på 3,25 kN/m² eller i terrengkategori 0, I eller II kreves legging på full forskaling med skillelag i bitumen. * Ta hensyn til landsspesifikke standarder og tekniske regler. |
Standardfeste |
indirekte, 2 PREFA patenterte festeklammere og PREFA kamspiker per takplate (dvs. 8 PREFA patenterte festeklammere og kamspiker per m² |
Planlegging og bruk
Tilbehør
Startskinne for takplate
1806 × 150 × 1,20 mm, forboret
Startskinne med riller for takplate
600 × 150 mm, for avtrappinger ved takplater
Patentert festeklammer
For takplate, takshingel og takshingel DS.19; Materiale: blank aluminiumslegering
Ventilert mønebeslag
3.000 × 1,00 mm, 1.200 × 1,00 mm, Selvbærende ventilert mønebeslag for luftede tak
Start-/endestykke for ventilert mønebeslag
-
Mønebeslag
500 × 1,00 mm
Start-/endestykke for mønebeslag
-
Vindskibeslag
95 × 2.000 × 0,70 mm, med festebånd
Gradrenne
3.000 mm, kantet med dobbelfals
Fuglegitter
125 × 2.000 × 0,7 mm, med Runde hull Ø 5/7 mm
Ventilasjonsplate
Med kvadratiske hull 6 mm; 1,00 × 250 mm og 1,00 × 333 mm
Avrenningsplate
230 × 2.000 × 0,70 mm
Snøstopper for takplate og takrombe 29 × 29
-
Krok for snøfangersystem
3 gjennomføringsåpninger for innleggsprofiler
Haken XL für Schneerechensystem
mit 5 Durchzügen, optimal für PV-Aufdachanlagen
Holder for solcellepanel med deksel
Lengde: 260 mm
Sunny holder for solcellepanel
For alle PREFA småformater og systemer med stående fals

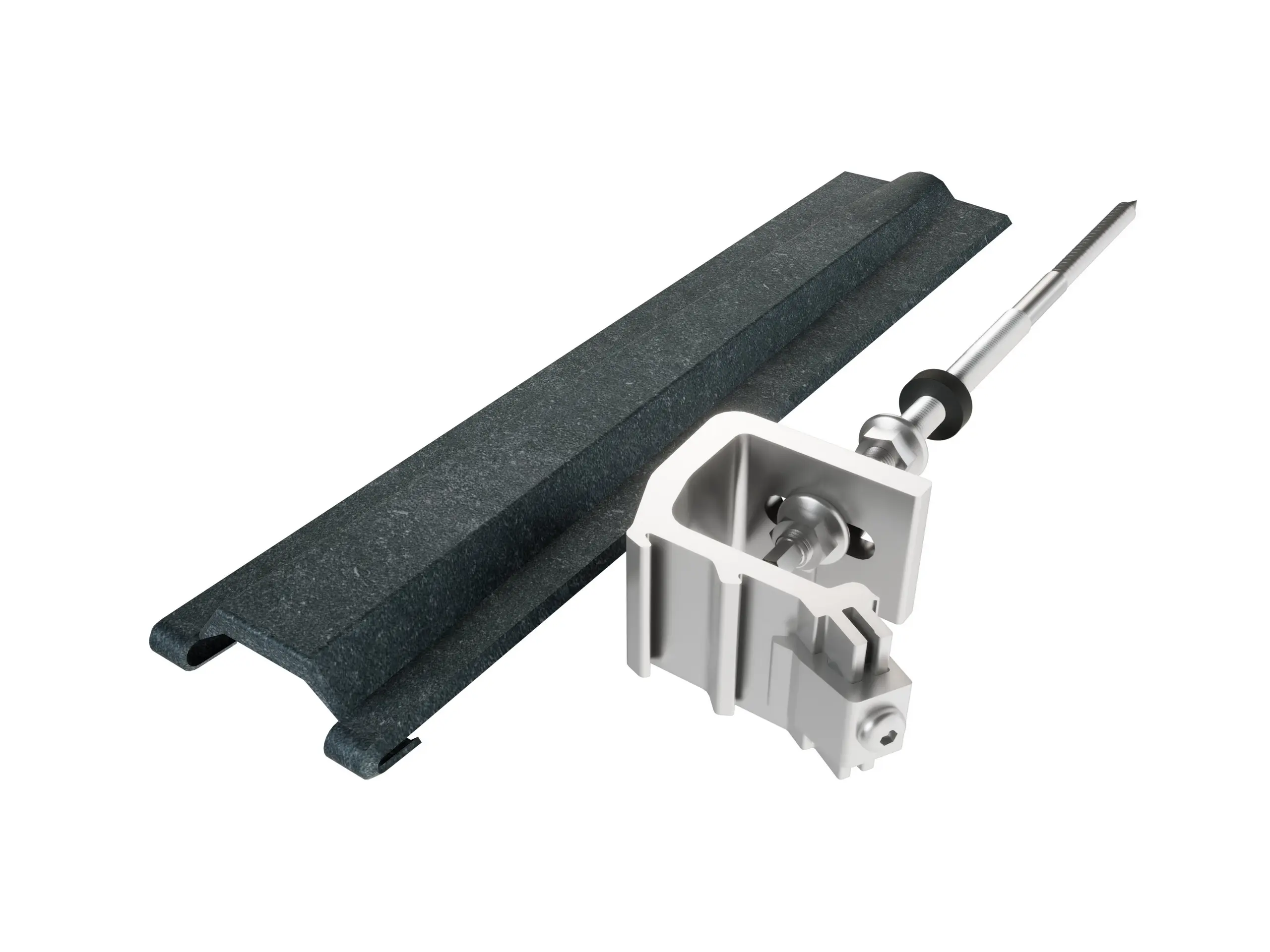

Sunny spesialholder for solcellepanel
For PREFA takplater 600×420 mm
Fix holder for solcellepanel
For montering av solcellemoduler på alle PREFA småformattaksystemer. Fast installasjon: for flat tilkobling med lav totalhøyde. Kun egnet for bearbeiding av PREFA profilskinner, ingen kompatibilitet med andre produkter.
Vario holder for solcellepanel
For montering av solcellemoduler på alle PREFA småformattaksystemer. Variabel installasjon: fleksibel høydejustering for å kompensere for nivåforskjeller. Kun egnet for bearbeiding av PREFA-profilskinnene, ingen kompatibilitet med andre Er
Innleggingsprofil
3.000 mm; 25/25
Isklo
Passer til innleggsprofil
Endestykke for snøfangersystem
for innleggsprofiler
Abschluss XL für Schneerechensystem
für Einlegeprofil
Snøfanger for rundstokk
For rundstokk Ø 140 mm
Enkelttrinn
Justerbar for takhellinger på 12– 60°. Testet iht. EN 516‑1‑A.
Plattformstøtte på én underdel
250 mm Justerbar for takhellinger på 12– 55°. Testet iht. EN 516‑1‑A.
Plattformstøtte på to underdel
360 mm; Justerbar for takhellinger på 12– 55°. Testet iht. EN 516‑1‑B.
Plattform
250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; testet iht EN 516-1-A og EN 516-1-B
Tilkobling for plattform
-
Sikkerhetstakkrok
Iht EN 517 – B
Sikkerhetstakkrok på underdeler
Iht EN 517 – B

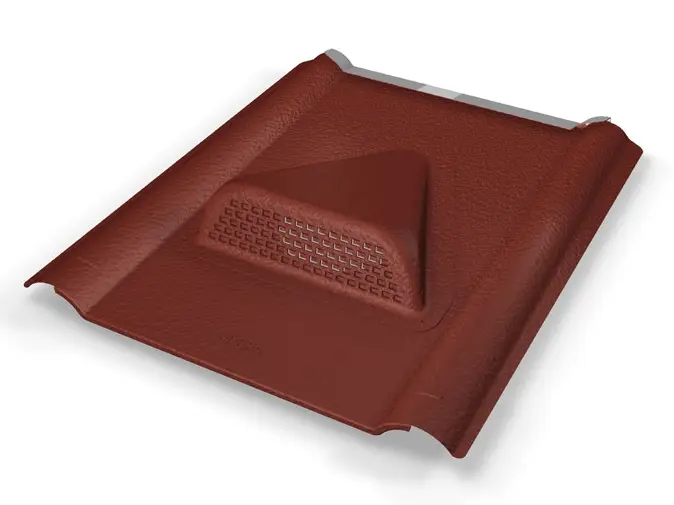

Froskemunnformet luke for takplate
300 × 420 mm, Ventilasjonstverrsnitt ca. 30 cm²
Deksel til froskemunnsformet luke
Nagles eller limes fast, Ventilasjonstverrsnitt ca. 30 cm²
Ventilasjonsrør
Ø 100 mm, Ø 120 mm inkl. EPDM-tetning og deksel
Fleksibel rørmansjett 100
Ø 100 – 130 mm, Permanent fleksibel EPDM-rørmansjett for takgjennomføringer i undertak
Beslagsplate for takplate
Takhellinger på 12° - 52°, Ø 80 - 125 mm
Universalbeslag todelt
· For takhellinger på 12° - 52° for rørgjennomføringer på Ø 40 - 120 mm
Underlagsplate
Lengde: 540 mm, Bredde: 125 mm
Vario-beslag
Bredde: 120 – 600 mm, 600 – 1.020 mm, variabel lengde 150 – 980 mm, takhellinger på 12° – 55°
Takluke
-
Beslag for roto-takvinduer og roto-Q-Serie
Målene er vinduskarmens yttermål, angitt av Roto
Beslag for velux-takvinduer
tilgjengelig i mange dimensjoner
Piphatt
700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm
Takledningsholder for lynavledervaier
Klemområde: 2 – 8 mm; Holder for rund vaier: Ø 8 mm :
Spesiallimsett
Innhold: 1 patron PREFA spesiallim (290 ml); 1 boks limrens (60 ml); 1 slipepapir; 1 rengjøringsklut; 2 adapterdyser
