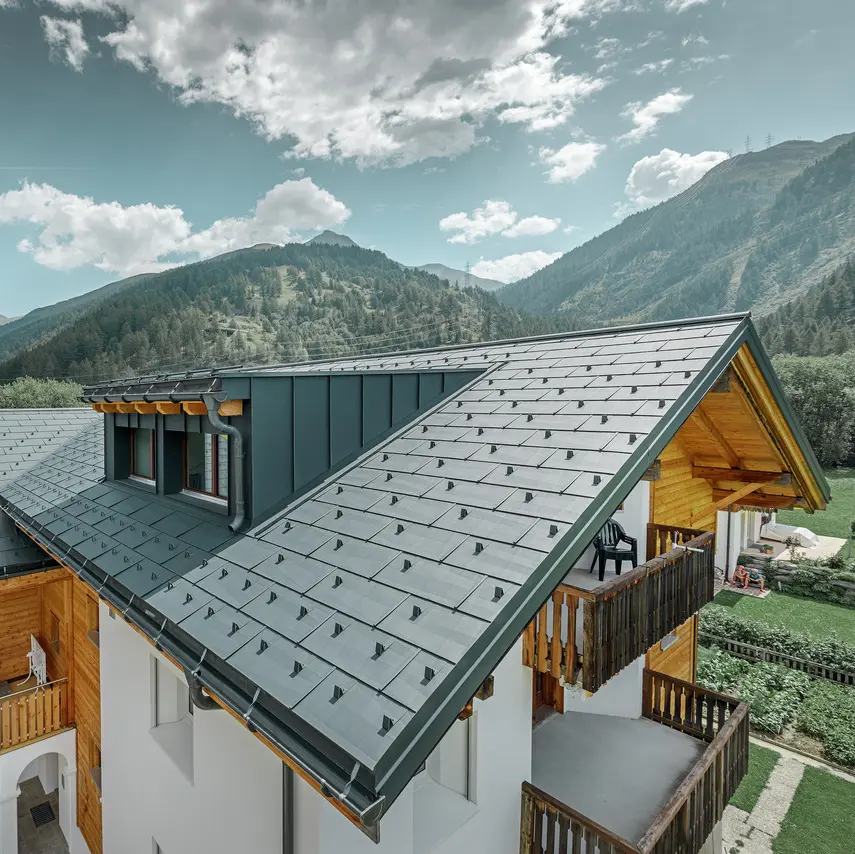

Mehrfamilienhaus in ländlicher Umgebung mit PREFA Dacheindeckung in der Farbe Anthrazit

Home Produkter Taksystemer Takpanel FX.12

Takpanel FX.12

Levende og holdbart: Avhengig av hvordan lyset faller, oppstår det enestående effekter fra de uregelmessige kantene.

Kontakt- og informasjonsmateriell

Les videre

Fordeler
Farger
Referanser
FAQ
Teknisk informasjon
Planlegging og bruk
Tilbehør

Smart design kombinert med teknisk raffinement! PREFA takpanel FX.12 er et enestående takelement, som med sine lengde- og tverrkanter får et spesielt futuristisk overflatedesign. De uregelmessige kantene gir et levende spill av lys og skygge avhengig av hvordan solen treffer.

I tillegg til det visuelle har kantene også en viktig funksjon: Den forsterker panelene sørger for enda mer motstandskraft. En annen særegenhet er den koniske vinkelfalsen, som brukes til å absorbere sideveis ekspansjon.

Takpanel FX.12 er i tillegg 100 % kompatibel med PREFA solcelle takplate. Solcelle takplate i aluminium kombinerer tak og solenergi: Med det innovative PREFA-solcelletaket kan du produsere din egen strøm – miljøvennlig og bærekraftig.

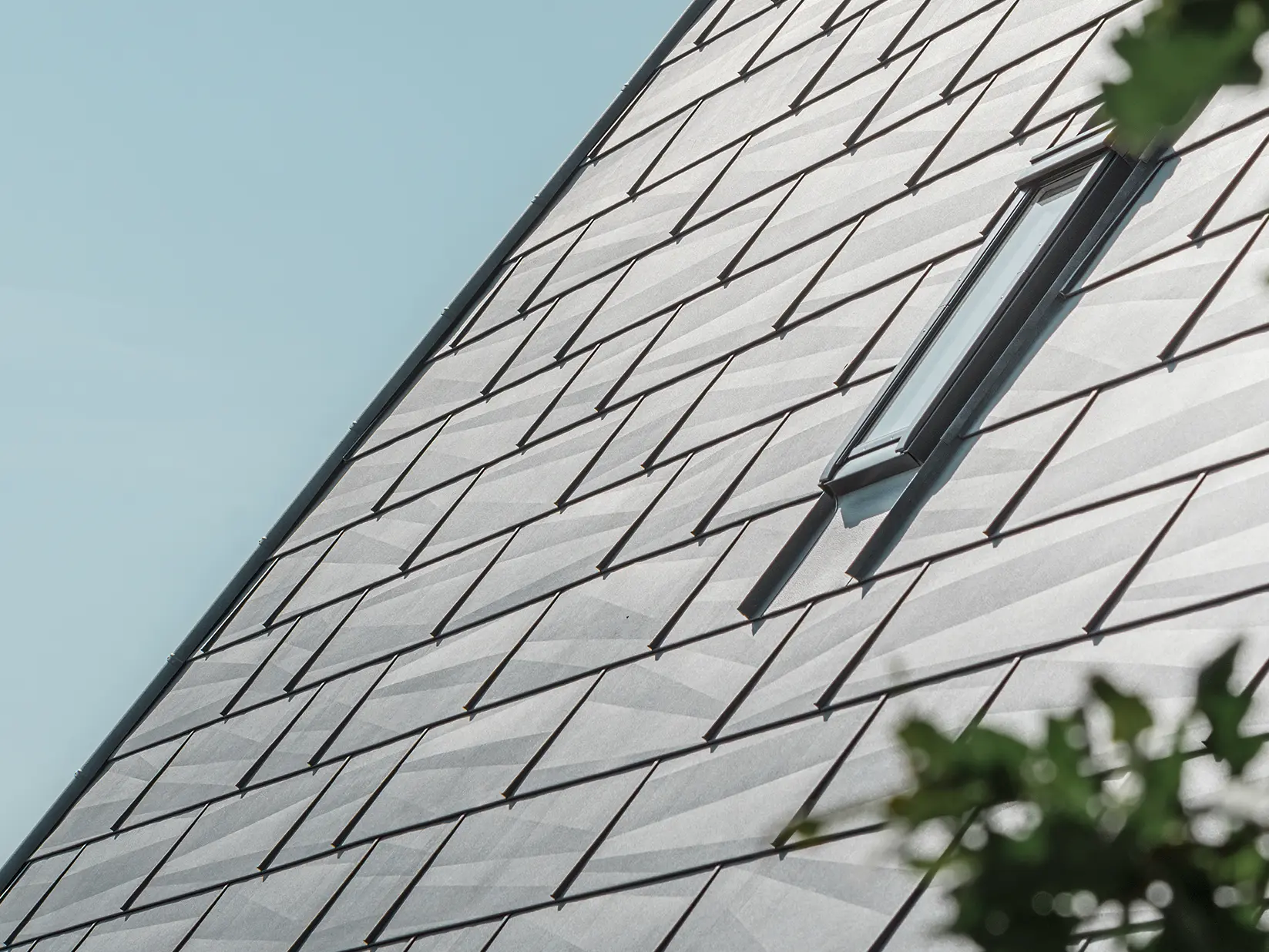

Nærbilde av PREFA takpanel FX.12 i fargen P.10 steingrå.

Stort utvalg i farger

Tilgjengelig i mange standardfarger

Mange utformingsmuligheter

To formater (kort og lang) og variabel forskyvning av skjøten gir et mer uregelmessig utseende

40 års garanti

på materiale og farge

Stort utvalg i farger

Tilgjengelig i mange standardfarger

Mange utformingsmuligheter

To formater (kort og lang) og variabel forskyvning av skjøten gir et mer uregelmessig utseende

40 års garanti

på materiale og farge

Enestående utseende og høy motstandskraft

De uregelmessige kantene gir et levende spill av lys og skygge, samtidig som de stiver av panelet.

Rask installasjon

Kan legges rett på underkonstruksjonen uten fester.

Enestående utseende og høy motstandskraft

De uregelmessige kantene gir et levende spill av lys og skygge, samtidig som de stiver av panelet.

Rask installasjon

Kan legges rett på underkonstruksjonen uten fester.

Gjør livet enklere for alle blikkenslagere.

I tillegg til et individuelt utseende tilbyr FX.12 også mange praktiske fordeler ved montering – og lever slik opp til alle krav innen både moderne, men også tradisjonelt, blikkenslagerhåndverk. FX.12 monteres rett på den integrerte heftelisten og er derfor ekstremt rask å montere. Videre trengs det bare få plater for å dekke 1 m² takflate på grunn av det store formatet.

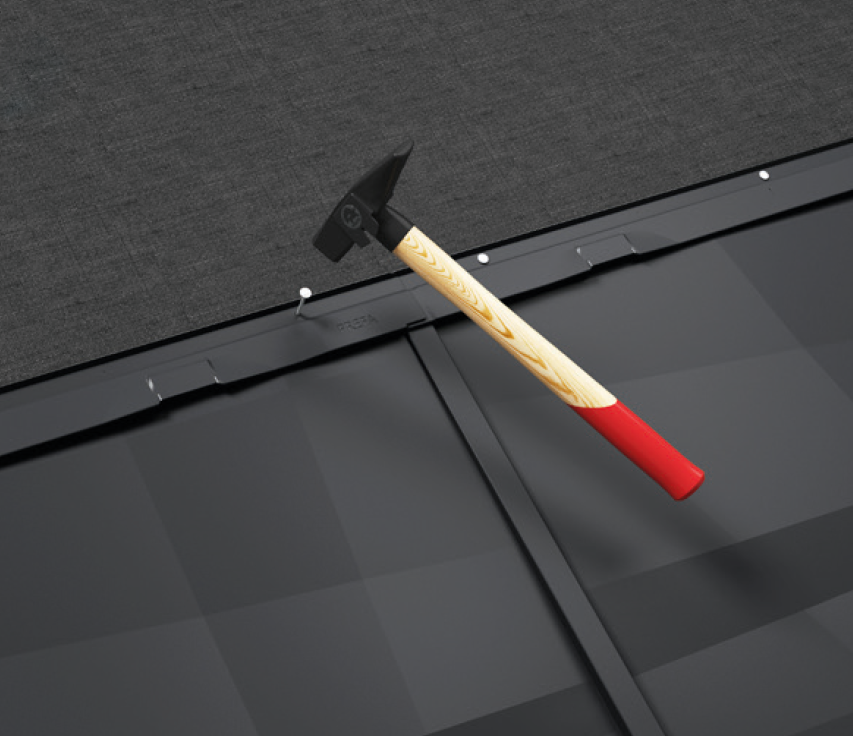

PREFA takpanel FX.12 festes til underkonstruksjonen med spiker via en heftelist på produktet.

Eksperttips: Den lydabsorberende stripen gjør PREFA takpanel FX.12 stillere.

Aluminiumstak er stillere enn sitt rykte. Hver av oss oppfatter lyder forskjellig. For å holde støyutslippene så lave som mulig har PREFA takplate FX.12 en frekvensdempingsstripe (FD.TEC).

Les mer om frekvensdempingsstriper

PREFA takpanel FX.12 fås i alt fra klassisk teglsteinsrødt og moderne gråsjatteringer til forskjellige bruntoner. Følgende PREFA takfarger er tilgjengelige som standardfarger:

farge	betegnelse	~ RAL
	P.10 brun	7013
	P.10 antrasitt	7016
	P.10 svart	9005
	P.10 teglsteinsrød	8004
	P.10 oksidrød	3009
	P.10 mosegrønn	6005
	P.10 lys grå	7005
	P.10 nøttebrun	8019
	P.10 mørk grå	7043
	P.10 prefabronse	7048
	P.10 steingrå	7031

Veiledning

De angitt RAL-verdiene er bare omtrentlige verdier (~) som kan avvike betraktelig fra PREFAs originalfarge. De tilsvarer ikke nødvendigvis hvordan fargen oppfattes rent subjektivt.
Særlig har kvaliteten P.10 en overflatestruktur som gjør det nærmest umulig å definere verdier. I tillegg er PREFA Siding fargene P.10 steingrå, P.10 sandbrun, P.10 prefabronse, P.10 patina grønn, natureik, patina grå, valnøtt og grå eik etterligninger av naturlige farger og satt sammen av flere fargetoner.
Bånd og plater naturblank: Endringer i overflatens utseende på grunn av bearbeiding og miljøpåvirkning dekkes ikke av garantien. Se informasjonsarket.
For metallfarger kan det oppstå fargeforskjeller.
Derfor må det alltid brukes originale prøver når det skal finnes farger til andre komponenter.

Detaljer ang. fargene

Det er ikke bare de uregelmessige kantene og lyseffekten som oppstår ved dette som sørger for et visuelt høydepunkt. Også de to forskjellige panelformatene (kort og lang) gir mulighet til å prege takets utseende ytterligere. Her viser vi tre forskjellige monteringseksempler for takpanel FX.12 – men det er selvsagt også mulig med andre varianter.

Enten du vil skifte taket eller renovere det gamle, finner du mange inspirerende prosjekter med takplatene i aluminium fra PREFA i vårt referansegalleri og renoveringsgalleri. Noen kan du også se her:

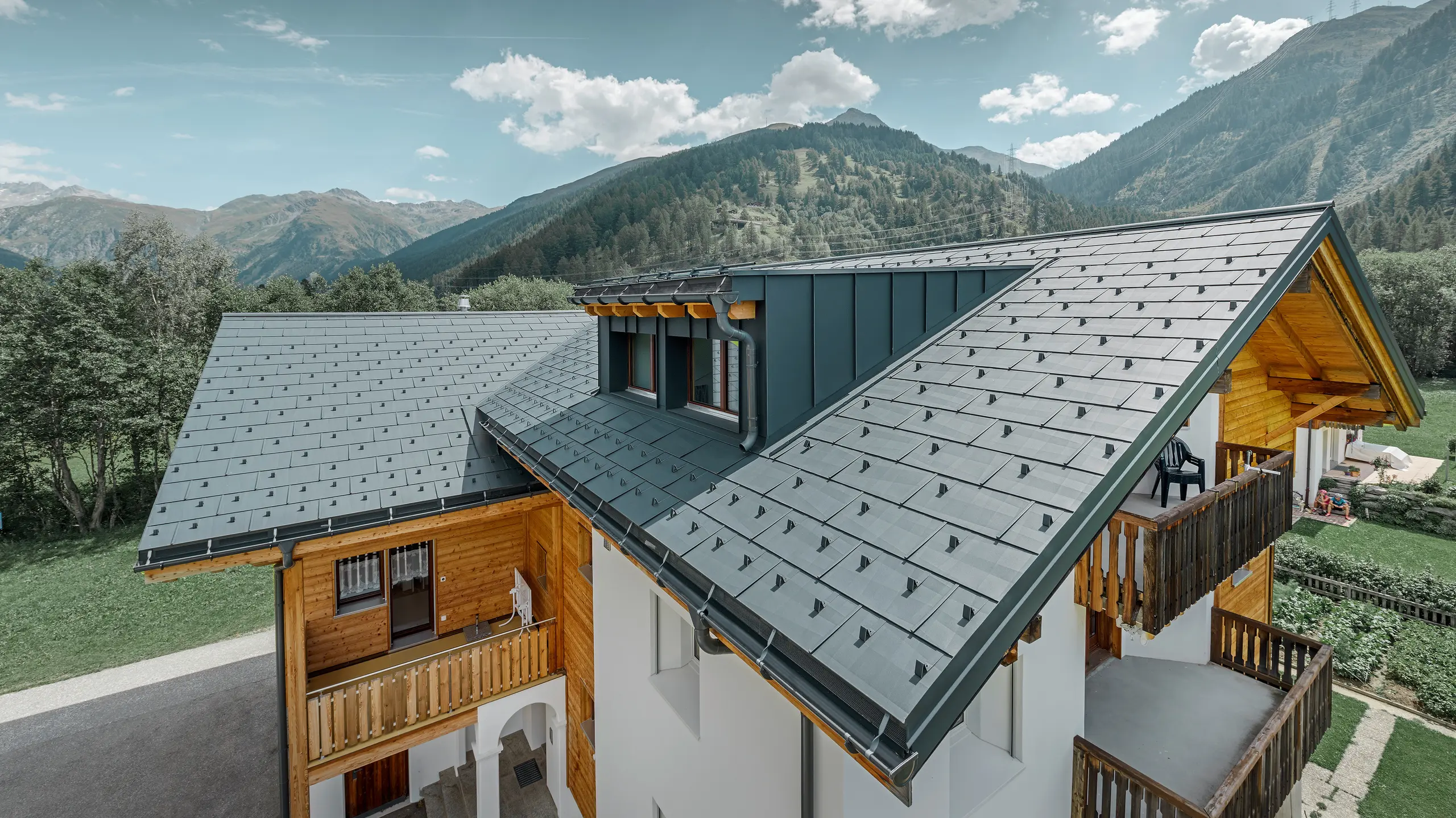

Nyrenovert bolighus med saltak og kvist. Takrenoveringen er utført med PREFA takpanel FX.12 i antrasitt.

PREFA Obergoms Zuber taksystem takpanel FX12 antrasitt Montanara

Detaljer om referansebygget

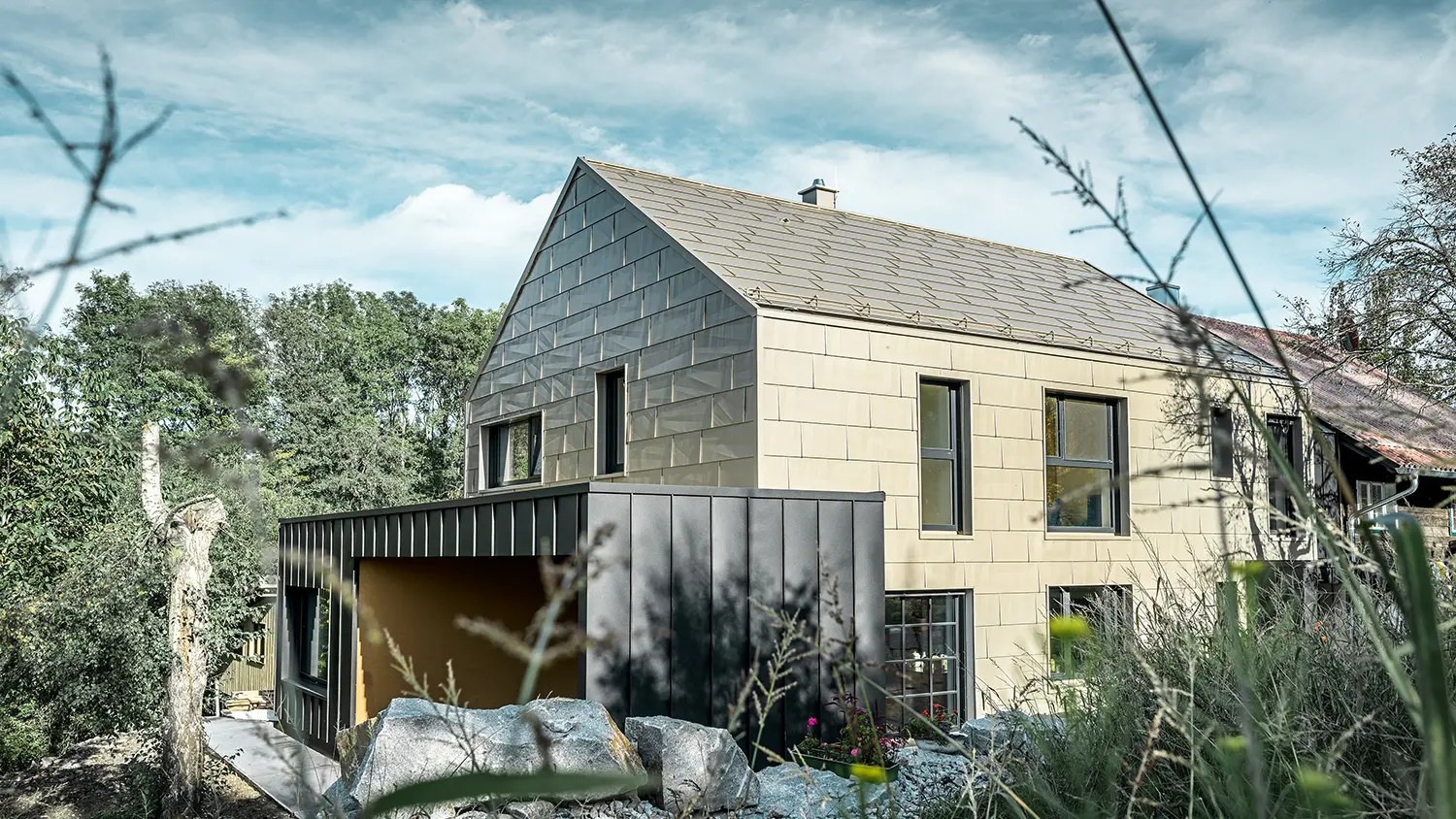

Bolighus uten fremspring som er kledd med aluminiumspanel FX.12 i bronse fra PREFA. Rett ved siden står en garasje med flatt tak og vertikalt vinklet, stående falsfasade.

Bolighus komplett med tak- og fasadepanel FX.12 i bronse med tilbygg

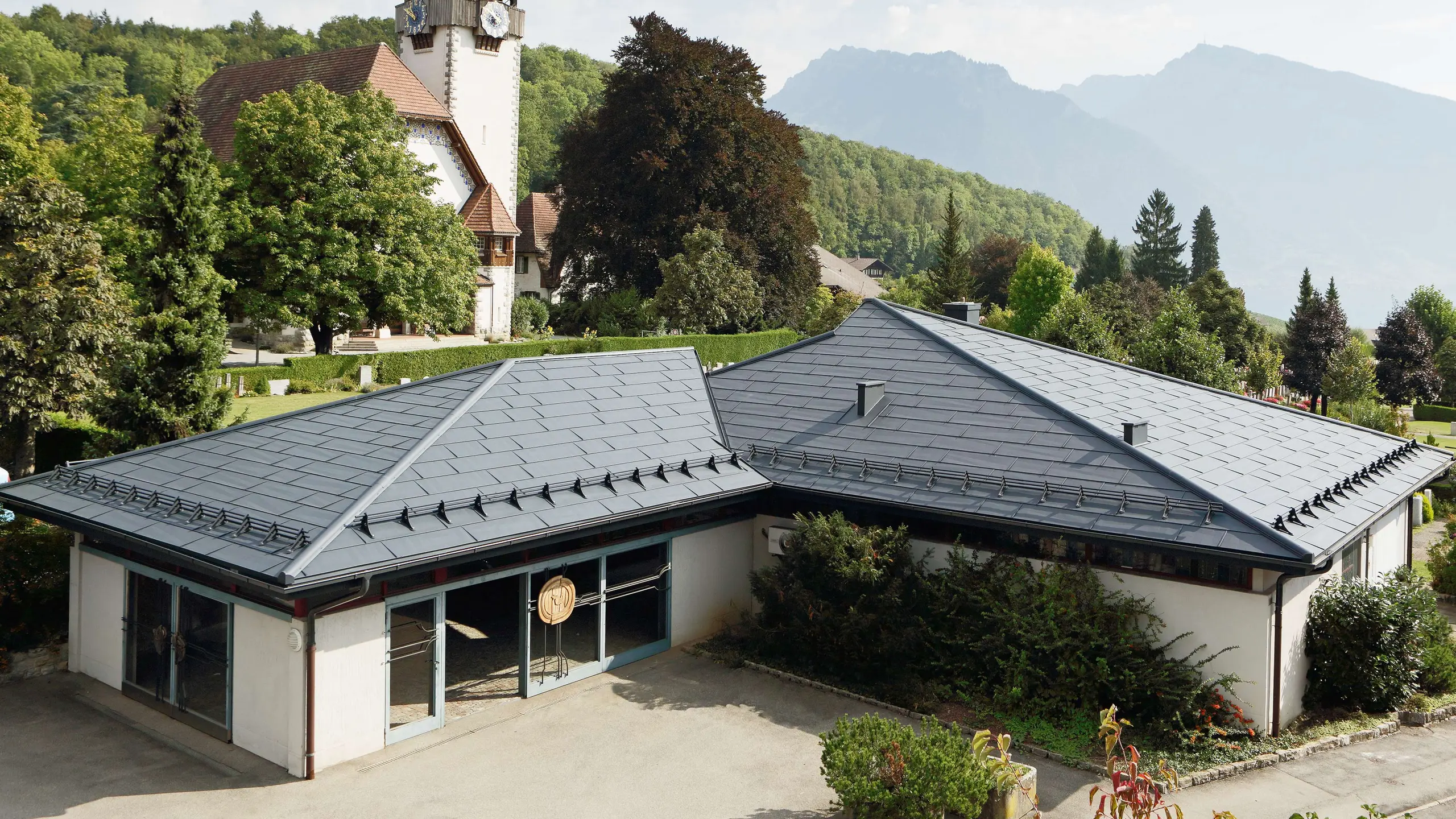

Kapell med FX.12 takpanel i antrasitt fra PREFA, i bakgrunnen er kirken og kirkegården.

Kapell i Sveits med PREFA takpanel FX.12 i antrasitt

Detaljer om referansebygget

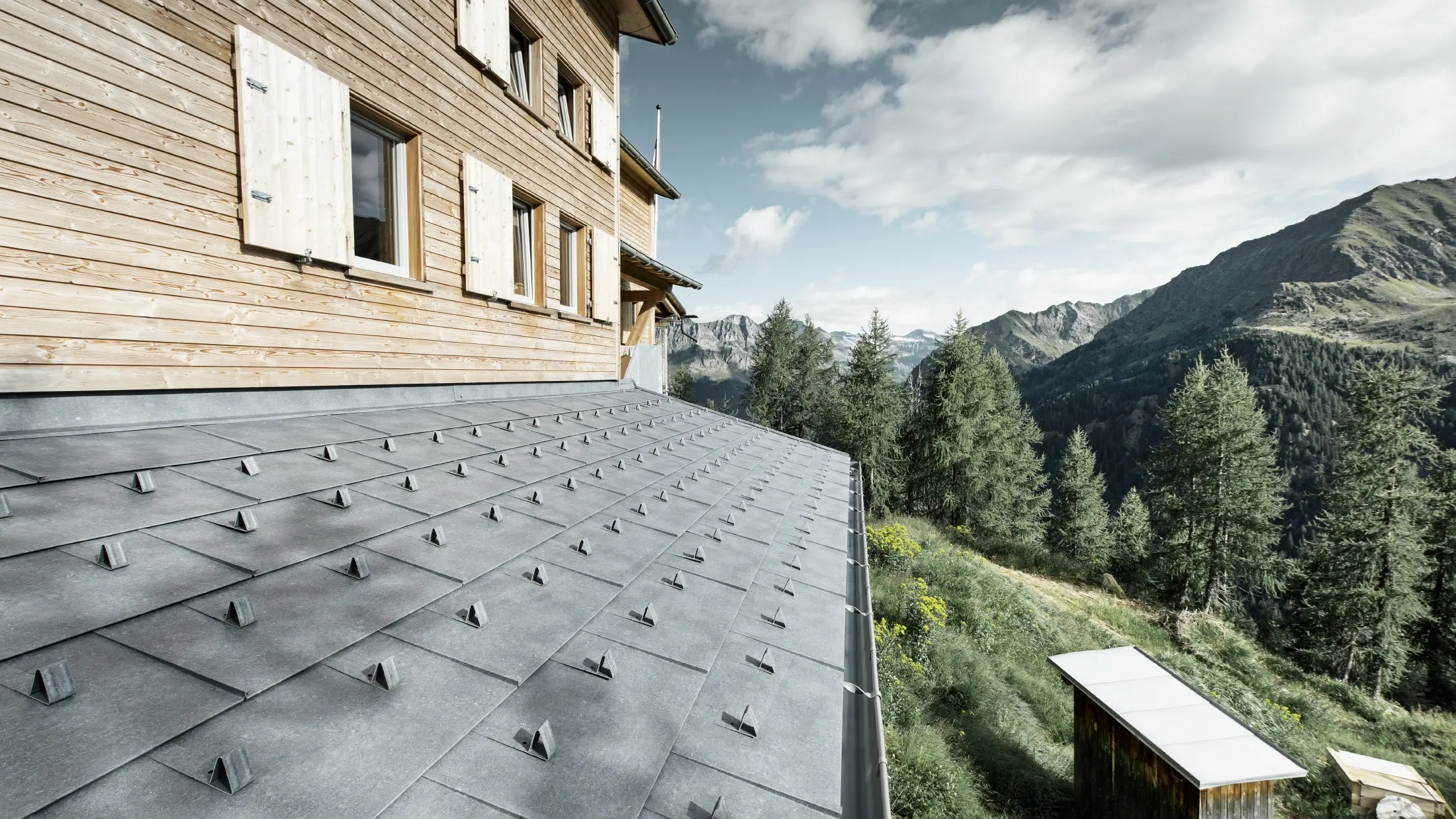

Nærbilde av baldakinen på et trehus. Baldakinen er kledd med PREFA aluminiumspanel FX.12 i steingrått med snøstoppere. Takrennen holdes av tverrstenger.

Fjellhytte med PREFA takpanel FX.12 i steingrått med snøstoppere

Detaljer om referansebygget

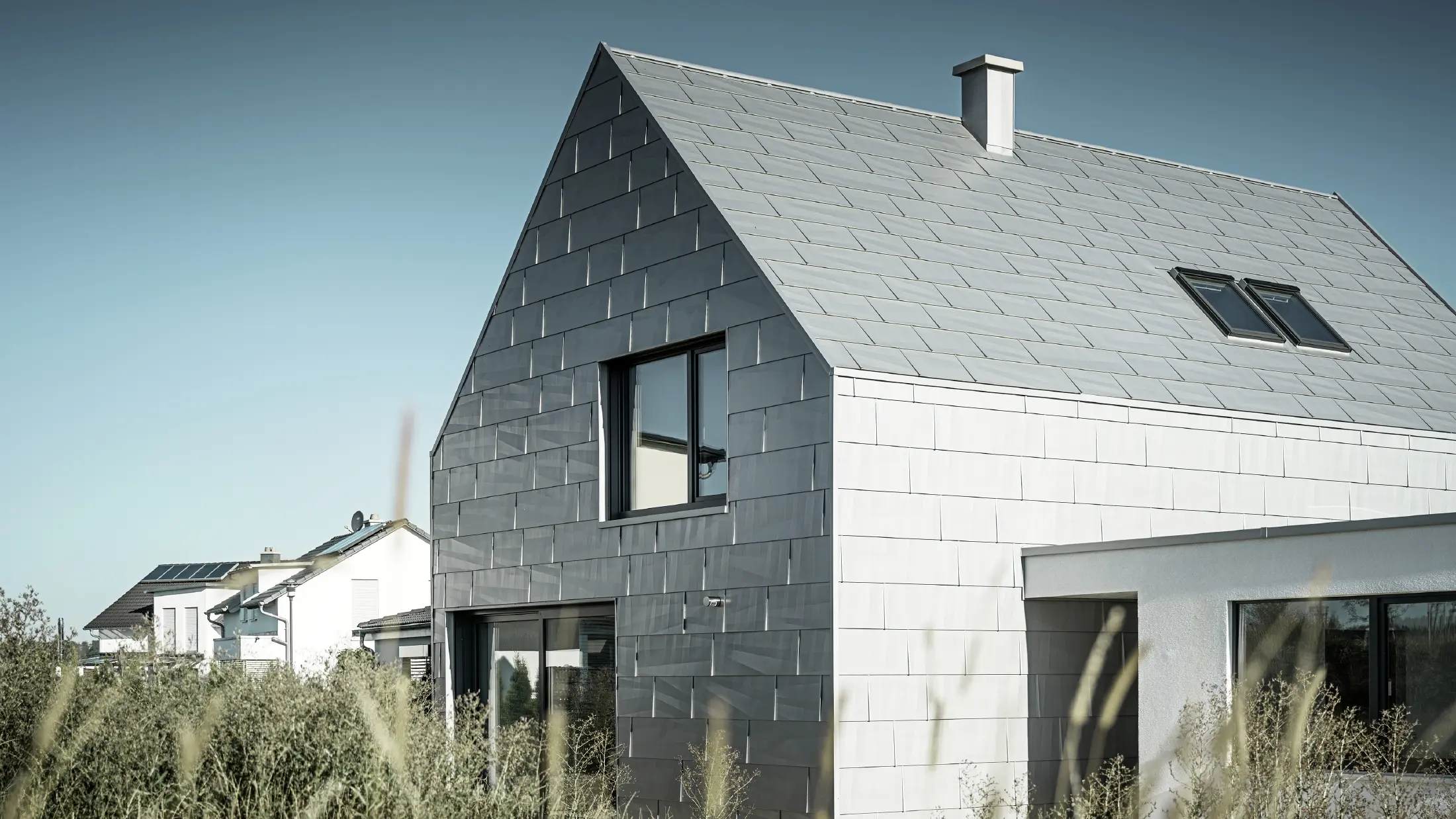

Et bilde av kontorbygget fra siden, som er fullstendig dekket med PREFA tak- og fasadeprodukt FX.12 i fargen P.10 sølvmetallic.

Næringsbygg med tak- og fasadepanel FX.12 i spesialfargen sølvmetallic

Spesialløsning for bygningen

Detaljer om referansebygget

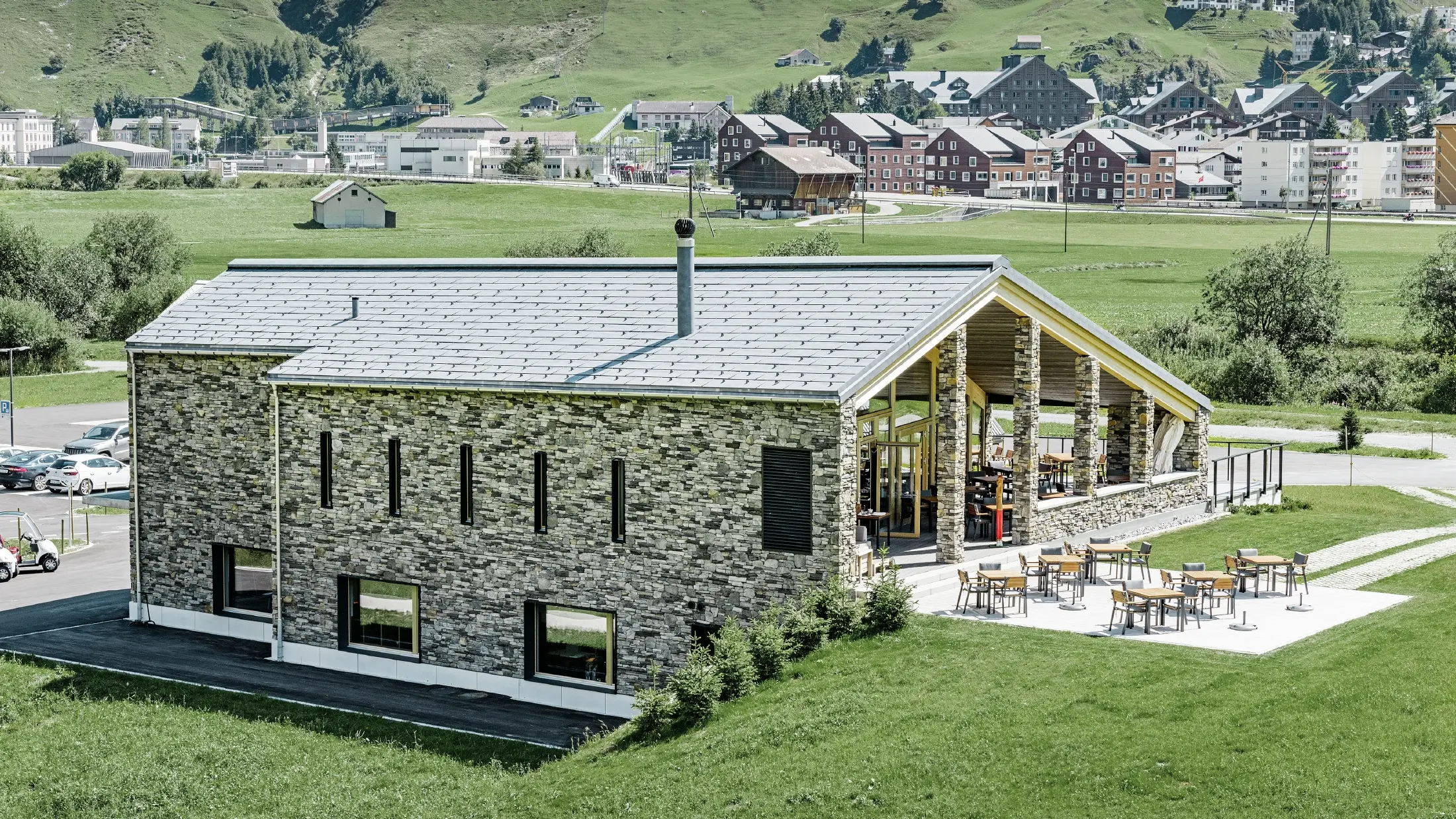

Moderne klubbhus på golfbanen i Andermatt med steinfasade og PREFA FX.12 aluminiumstakpanel i steingrå

Golfklubbhus med fasade i stein og FX.12 takpanel i steingrå

Detaljer om referansebygget

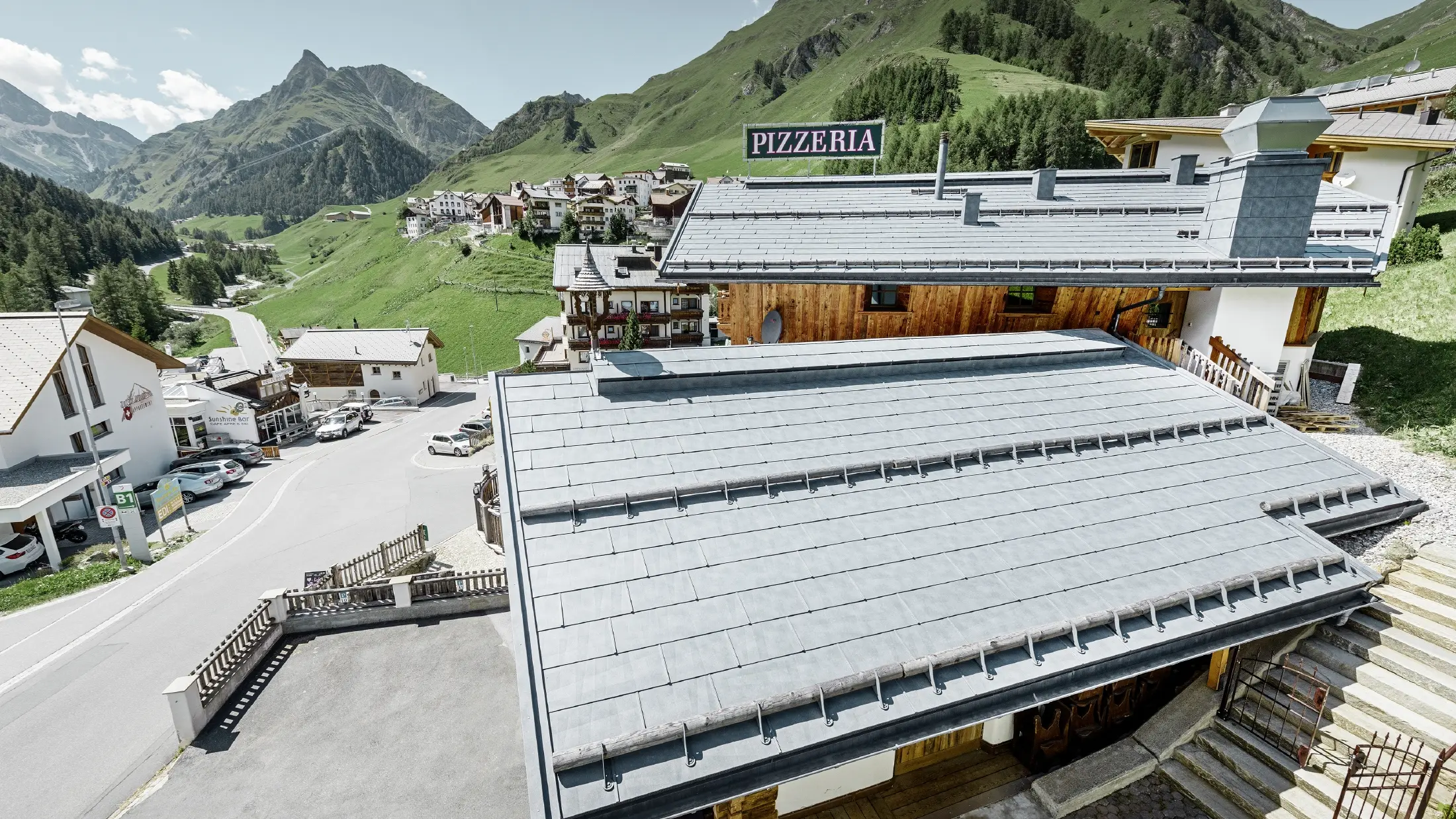

Almrausch-restaurant med fjell i bakgrunnen og et PREFA-tak med FX.12 takpanel i steingrå og fjellsnøstøtter.

Tradisjonell pizzeria med PREFA takpanel FX.12 i P.10 steingrå

Detaljer om referansebygget

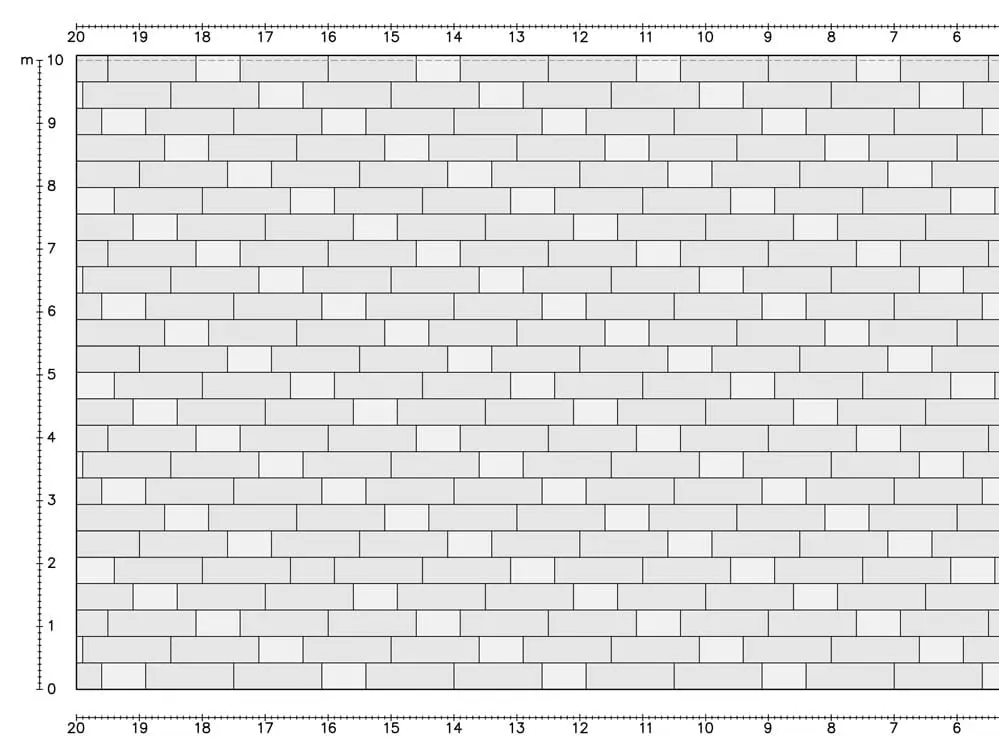

Installasjonseksempel med PREFA takpaneler FX.12 - variant 2

Installasjonseksempel 1

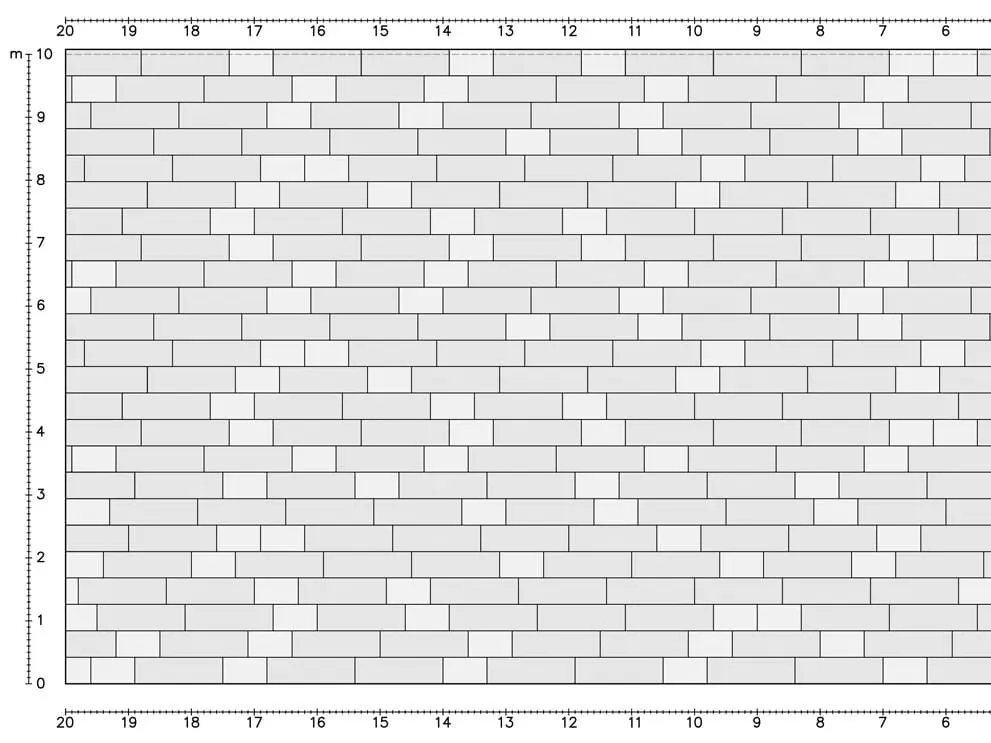

Installasjonseksempel med PREFA takpaneler FX.12 - variant 1

Installasjonseksempel 2

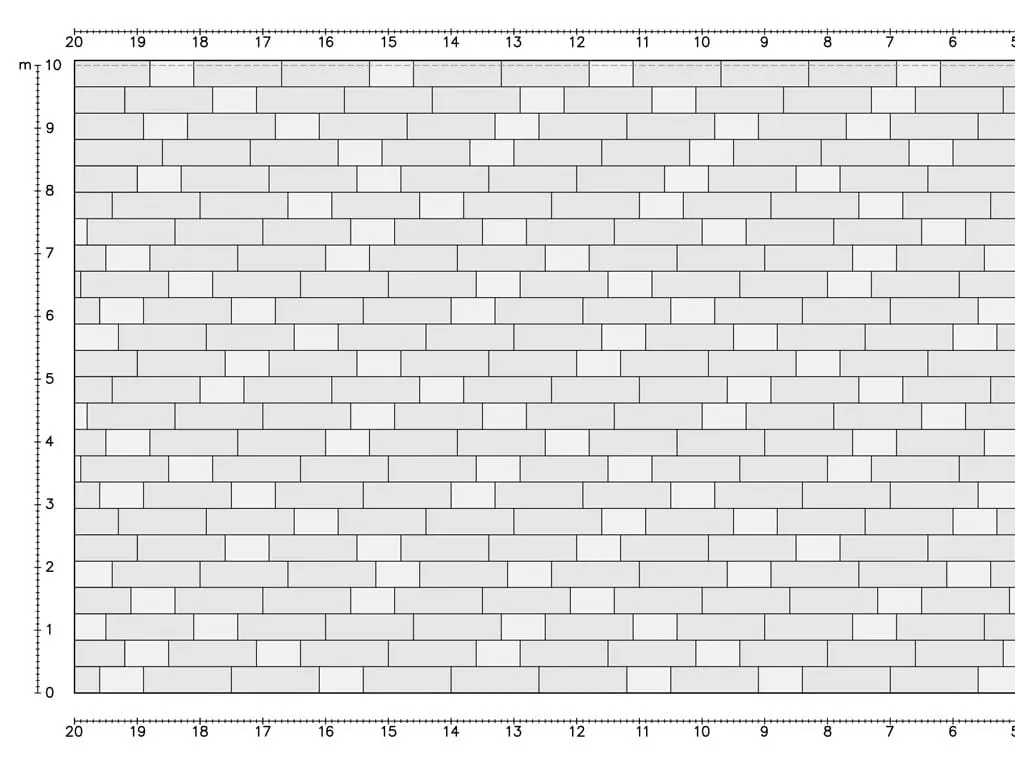

Installasjonseksempel med PREFA takpaneler FX.12 - variant 3

Installasjonseksempel 3

Det hadde vært enkelt hvis hadde kunnet gi deg en totalpris her, eller hvis vi kunne si at en takplate eller en fasadeshingel koster € x. Så enkelt er det dessverre ikke, for et PREFA tak eller en PREFA fasade krever en nøyaktig beregning av våre profesjonelle montører.

Om prisen

ÖVE/ÖNORM EN 62305-3 som er gyldig i Østerrike, fungerer som grunnlag for denne reguleringen. Derfor må det tas hensyn til landspesifikke standarder og regelverk. Metalltak er definert som en naturlig del av lynavledersystemet iht. standarden ÖVE/ÖNORM EN 62305-3.

Om lynavledere

På grunn av den lave vekten egner PREFA takplater, takshingel og takrombe, takpanel FX.12 seg svært godt til å legge over eksisterende gamle tak.

Om å legge over gamle tak

Små haglkorn kan ikke skade et PREFA-tak med stucco-overflate. Hvis haglkornene er ekstremt store, kan det ikke utelukkes at taket får funksjonelle skader, akkurat som for alle andre takmaterialer. Men gjennomslag kan med svært stor sannsynlighet utelukkes for PREFA-tak, selv ved ekstremt kraftig haglvær. Kraftig haglvær kan føre til utseendemessige mangler som for eksempel små bulker, uten at funksjonen er redusert. Derfor er det viktig at forsikringen også dekker skader på utseendet. Pass på at den gjeldende forsikringen ikke har unntak av ansvar for synlige skader.

Om hagl

At metaller ødelegges av kjemiske eller elektrokjemiske reaksjoner med sine omgivelser kalles korrosjon av metallene. Den mest kjente typen korrosjon er at jern ruster. Aluminiumsmaterialer er i stor grad korrosjonsbestandige og rustfrie!

Om rust

Materiale	coillakkert aluminium, 0,7 mm tykt
Mål	700×420 mm (dekket flate); dvs. 3,4 stk./m² 1400×420 mm (dekket flate); dvs. 1,7 stk./m²
Vekt	ca. 2,4–2,5 kg/m²
Minste takhelling	17° (ca. 31 %)
Underkonstruksjon og skillelag*	På full forskaling (min. 24 mm); fra 17 til 25° må det brukes et skillelag i bitumen; fra og med en beregnet snøbelastning på 3,25 kN/m² eller i terrengkategori 0, I eller II kreves legging på full forskaling med skillelag i bitumen. * Ta hensyn til landsspesifikke standarder og tekniske regler.
Standardfeste	direkte, med 3 PREFA kamspiker per lite takpanel FX.12, med 5 PREFA kamspiker per stort takpanel FX.12 (dvs. ca. 8–10 PREFA kamspiker per m²)

PREFA aluminiumstak er konstruert med en ventilert underkonstruksjon, der taktekkingen og varmeisolasjonslaget er atskilt med en ventilert luftspalte. Dette gjør at for eksempel all kondens kan transporteres bort igjen.

Vanligvis blir taktekkingen ventilert, som man ser i det første bildet. Men det er også mulig at hele loftsrommet luftes (se bilde  2).

Teknisk visning av en takoppbygging av et kaldt tak, flerlags takoppbygging med lekter, full forskaling, separasjonslag, takstol. Loft kan brukes som oppholdsrom, dobbeltskall takoppbygging, ventilert takoppbygging. Sløyfer

Loftsrommet kan også brukes som oppholdsrom

PREFA teknisk illustrasjon av en takkonstruksjon med enkel forskaling – det er ikke mulig å bo på loftet, fordi det brukes som ventilasjonsrom for metalltaket; full forskaling og separasjonslag uten lektere. Varmt tak

Loftsrommet brukes ikke til boligformål

Her finner våre blikkenslagere og arkitekter anbudstekster samt detaljer om PREFA takpanel FX.12 til nedlasting. Våre installasjonspartnere kan finne installasjonsinstruksjoner og tips for taket, prosjekteringsguiden, takskjemaet og en rekke installasjonsvideoer for paneler i serviceområdet. (Kun for samarbeidspartnere – ha påloggingsdataene dine klare. Har du ingen påloggingsdata ennå? Ta kontakt med din ansvarlige lokale salgssjef.)

Merknad spesielt for våre arkitekt- og prosjekteringskontorer: 3D- og BIM-data samt teksturer for våre produkter finner du også her: planlegg digitalt

doc

Dachpaneel FX.12 Ausschreibungstext 247 kb

pdf

Dachpaneel FX.12 Ausschreibungstext 251 kb

dwg

Verlegebeispiele FX.12 270 kb

pdf

Verlegebeispiele FX.12 193 kb

dxf

Verlegebeispiele FX.12 2 mb

Nedenfor finner du en liste over passende tilbehør til PREFA takpanel FX.12 – fra gangplate og jetvifter til taksikkerhetsprodukter som snøfangere og stiger. Takrenner og avløpsrør i matchende farger finner du under «takdrenering». PREFA-serien omfatter også fasadesystemer, flombeskyttelse eller solcelleprodukter.

En fullstendig og detaljert opplisting over tilbehørsproduktene finner du i vår prisliste eller i PREFAs nettbutikk (kun for håndverkerbedrifter).

Startskinne for takshingel, takshingel DS.19, takromber, takplate R.16 og takpanel FX.12.

1800 × 158 × 1,00 mm, forboret

Ventilert mønebeslag

3.000 × 1,00 mm, 1.200 × 1,00 mm, Selvbærende ventilert mønebeslag for luftede tak

Start-/endestykke for ventilert mønebeslag

Mønebeslag

500 × 1,00 mm

Start-/endestykke for mønebeslag

Vindskibeslag

95 × 2.000 × 0,70 mm, med festebånd

Gradrenne

3.000 mm, kantet med dobbelfals

Fuglegitter

125 × 2.000 × 0,7 mm, med Runde hull Ø 5/7 mm

Ventilasjonsplate

Med kvadratiske hull 6 mm; 1,00 × 250 mm og 1,00 × 333 mm

Avrenningsplate

230 × 2.000 × 0,70 mm

Snøstopper for R.16, FX.12 og DS.19

Krok for snøfangersystem

3 gjennomføringsåpninger for innleggsprofiler

Krok XL for snøfangersystem

med 5 gjennomføringer, optimalt for solcelleanlegg på taket

Innleggingsprofil

3.000 mm; 25/25

Isklo

Passer til innleggsprofil

Endestykke for snøfangersystem

for innleggsprofiler

Endestykke XL for snøfangersystem

for innleggingsprofil

Snøfanger for rundstokk

For rundstokk Ø 140 mm

Holdere for solcellepanel til solcelleanlegg på PREFA-tak, inkludert dekselhette

Holder for solcellepanel med deksel

Lengde: 260 mm

Sunny holder for solcellepanel

For alle PREFA småformater og systemer med stående fals

Zu sehen ist der PREFA Solarhalter Fix ohne Kreuzverbinder.

Fix holder for solcellepanel

Fast installasjon av solcellepaneler på PREFA taksystemer i småformat. Fås med og uten krysskoblinger. Kun egnet for arbeid med PREFA profilskinne, ikke kompatibel med andre produkter.

Zu sehen ist der PREFA Solarhalter Vario ohne Kreuzverbinder.

Vario holder for solcellepanel

Variabel installasjon av solcellepaneler på PREFA taksystemer i småformat. Fås med og uten krysskoblinger. Kun egnet for arbeid med PREFA profilskinne, ikke kompatibel med andre produkter.

Enkelttrinn

Justerbar for takhellinger på 12– 60°. Testet iht. EN 516‑1‑A.

Plattformstøtte på én underdel

250 mm Justerbar for takhellinger på 12– 55°. Testet iht. EN 516‑1‑A.

Plattformstøtte på to underdel

360 mm; Justerbar for takhellinger på 12– 55°. Testet iht. EN 516‑1‑B.

Plattform

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; testet iht EN 516-1-A og EN 516-1-B

Tilkobling for plattform

Sikkerhetstakkrok

Iht EN 517 – B

Sikkerhetstakkrok på underdeler

Iht EN 517 – B

Froskemunnformet luke for takpanel FX.12 (lite)

700 x 420 mm, ventilasjonstverrsnitt: ca. 30 cm²

Froskemunnformet luke for takpanel FX.12 (stort)

1400 x 420 mm, ventilasjonstverrsnitt: ca. 60 cm²

Deksel til froskemunnsformet luke

Nagles eller limes fast, Ventilasjonstverrsnitt ca. 30 cm²

Ventilasjonshette

Ø 100 mm, fra 12° takhelling

Ventilasjonsrør

Ø 100 mm, Ø 120 mm inkl. EPDM-tetning og deksel

Fleksibel rørmansjett 100

Ø 100 – 130 mm, Permanent fleksibel EPDM-rørmansjett for takgjennomføringer i undertak

Beslagsplate for r.16 Og fx.12

For rørgjennomføringer på ⌀ 80–125 mm og takhellinger på 17° til 52°

Beslagsplate for innfalsing

For takhellinger på 12° - 52°, Ø 80 - 125 mm

Universalbeslag todelt

· For takhellinger på 12° - 52° for rørgjennomføringer på Ø 40 - 120 mm

Underlagsplate

Lengde: 540 mm, Bredde: 125 mm

Vario-beslag

Bredde: 120 – 600 mm, 600 – 1.020 mm, variabel lengde 150 – 980 mm, takhellinger på 12° – 55°

Takluke

Beslag for roto-takvinduer og roto-Q-Serie

Målene er vinduskarmens yttermål, angitt av Roto

Beslag for velux-takvinduer

tilgjengelig i mange dimensjoner

Piphatt

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Takledningsholder for lynavledervaier

Klemområde: 2 – 8 mm; Holder for rund vaier: Ø 8 mm :

Spesiallimsett

Innhold: 1 patron PREFA spesiallim (290 ml); 1 boks limrens (60 ml); 1 slipepapir; 1 rengjøringsklut; 2 adapterdyser

[Translate to Norsk:] Detailansicht eines Hausdachs ausgestattet mit der innovativen PREFA Solardachplatte. Die Dachplatten mit integrierten Photovoltaikzellen präsentieren sich in einem eleganten Anthrazit. Die homogene Oberfläche fügt sich nahtlos in das Dach ein und sorgt damit für eine moderne und saubere Optik. Das innovative Dachsystem schafft eine effiziente Energienutzung ohne Beeinträchtigung der Ästhetik.

Tak og solcellekraftverk i ett

Med det innovative solcelle takplate til PREFA kan du produsere din egen strøm - miljøvennlig og bærekraftig. PREFAs solcelle takplate er 100 % kompatibelt med R.16 takpanel og FX.12 takpanel.

Oppdag nå: Solcelle takplate
