Takshingel DS.19

Stort format, lav vekt, praktisk legging

+6
Les videre

Takshingel DS.19 er ikke bare et visuelt høydepunkt. De kan legges allerede fra en takvinkel på kun 17 grader og setter nye standarder innenfor dette produktsegmentet.

Med 480 × 262 mm er DS.19 noe større enn de klassiske PREFA takshinglene og kan dermed legges enda raskere og mer effektivt. Det trengs det kun åtte stykker DS.19 per m2, og det med en (lett)vekt på bare 2,75 kg/m².

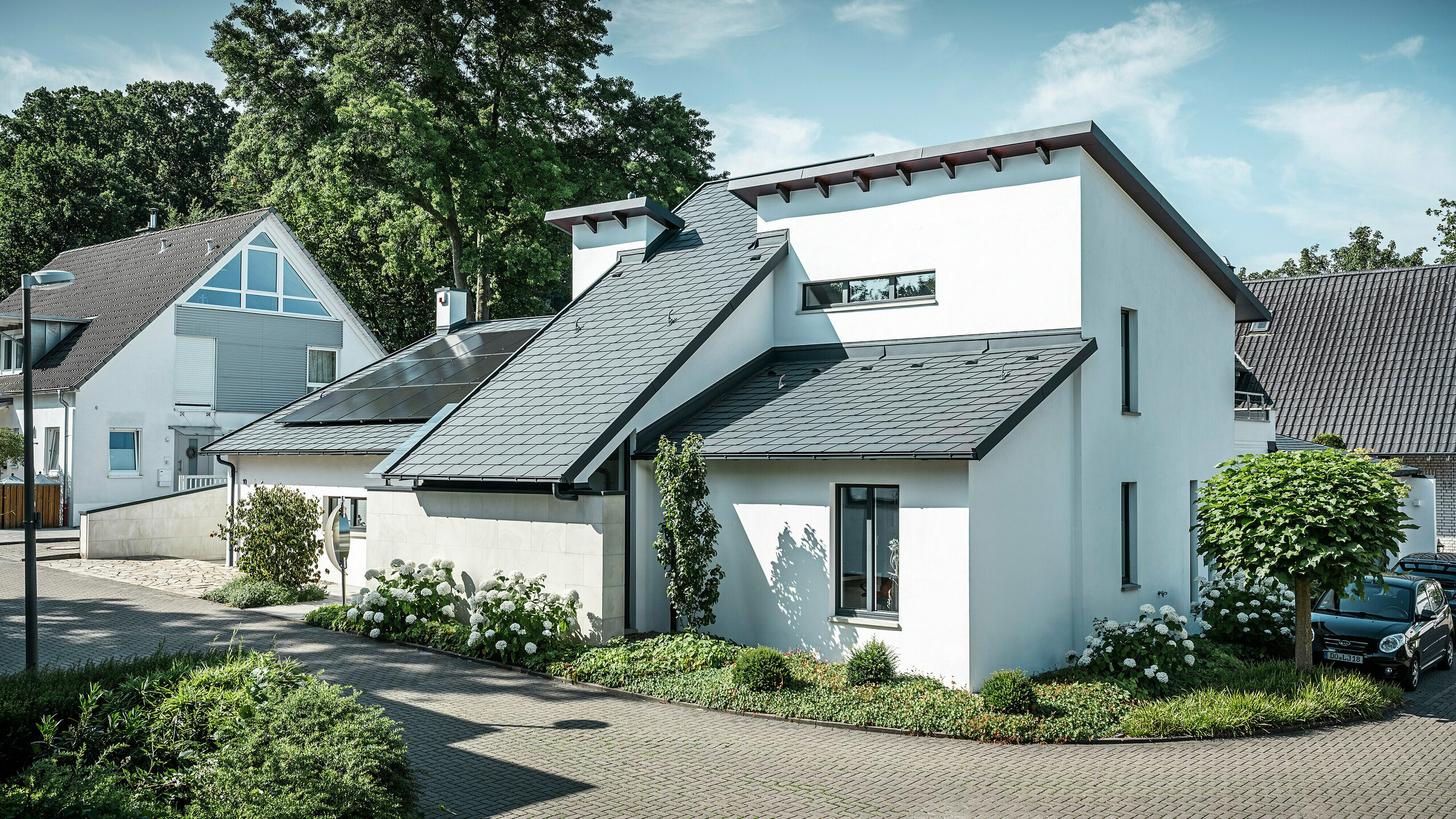

PREFA takshingel DS.19 i P.10 antrasitt med snøfangere, takflatevindu og pipe

De lette aluminiumstakshinglene DS.19 viser sine spesielle styrker både på de minste flatene og i store prosjekter. Med fals-i-fals-systemet viser takshinglene DS.19 og alle PREFA takprodukter seg å være enormt stormsikre og værbestandige. Med det spesielle designet viser de seg også visuelt fra sin vakreste side.

DS.19-panelene er egnet for klassiske, tradisjonelle takstrukturer, men de kan også gi spennende kontraster i moderne arkitektur.

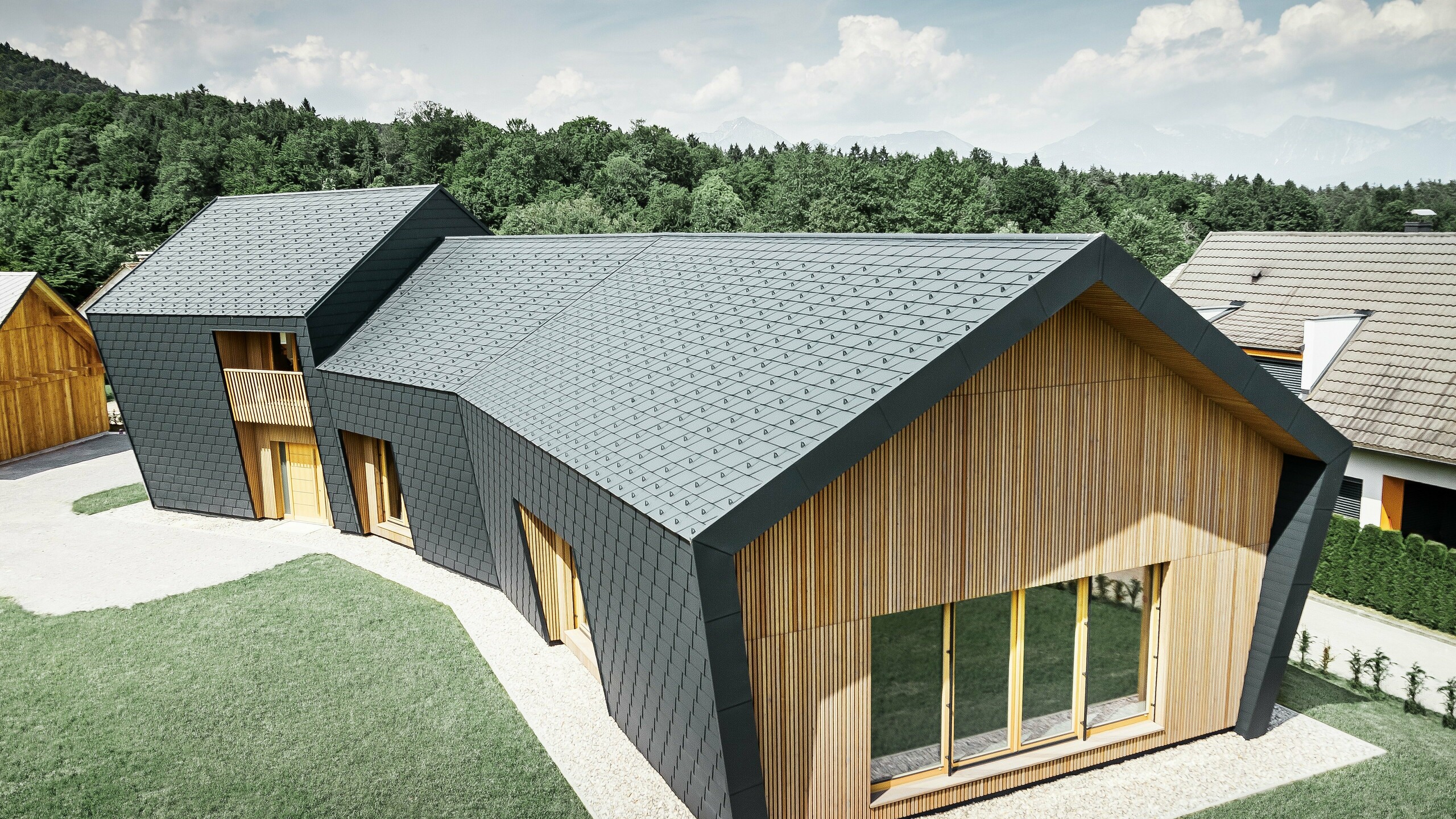

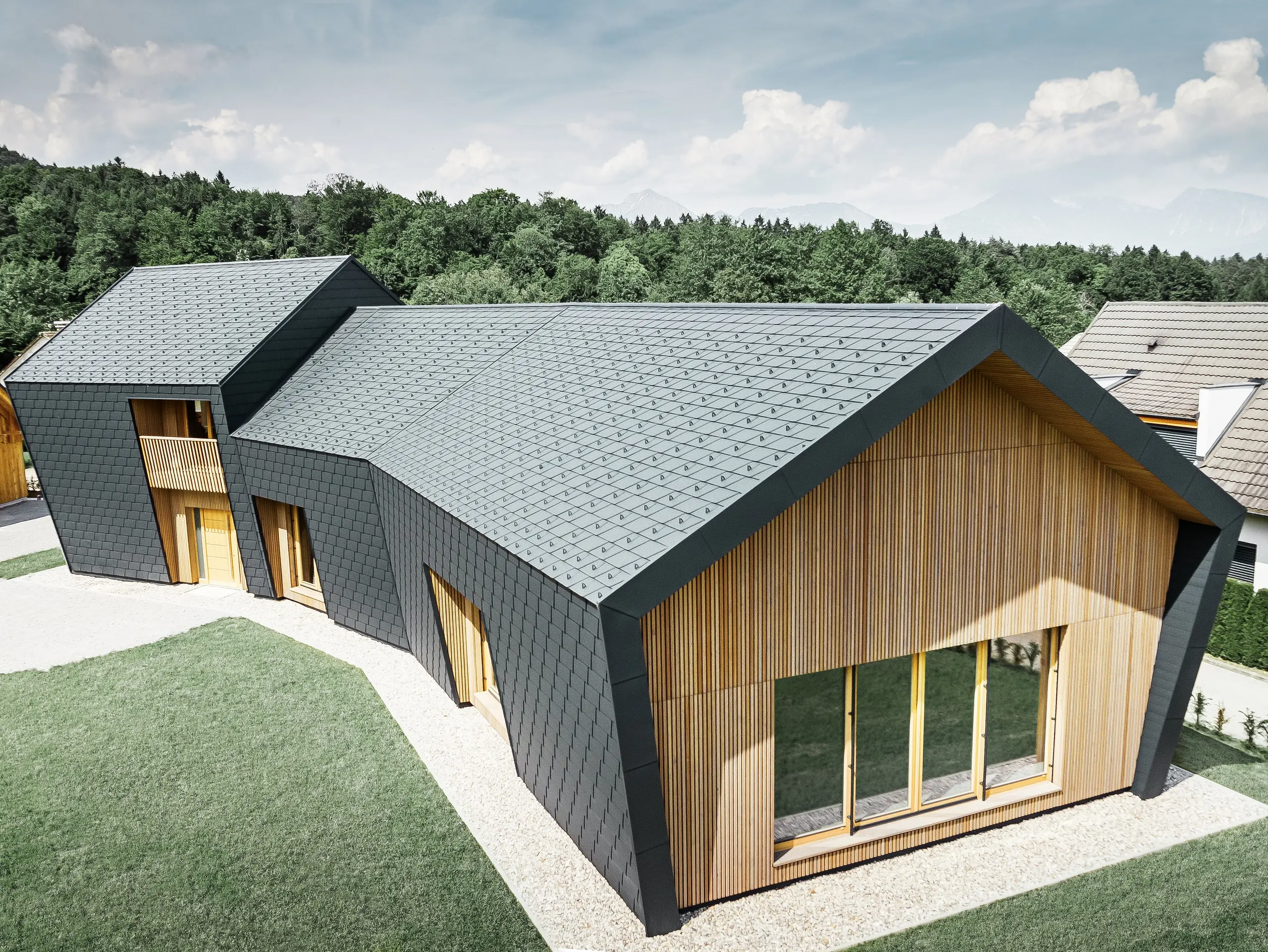

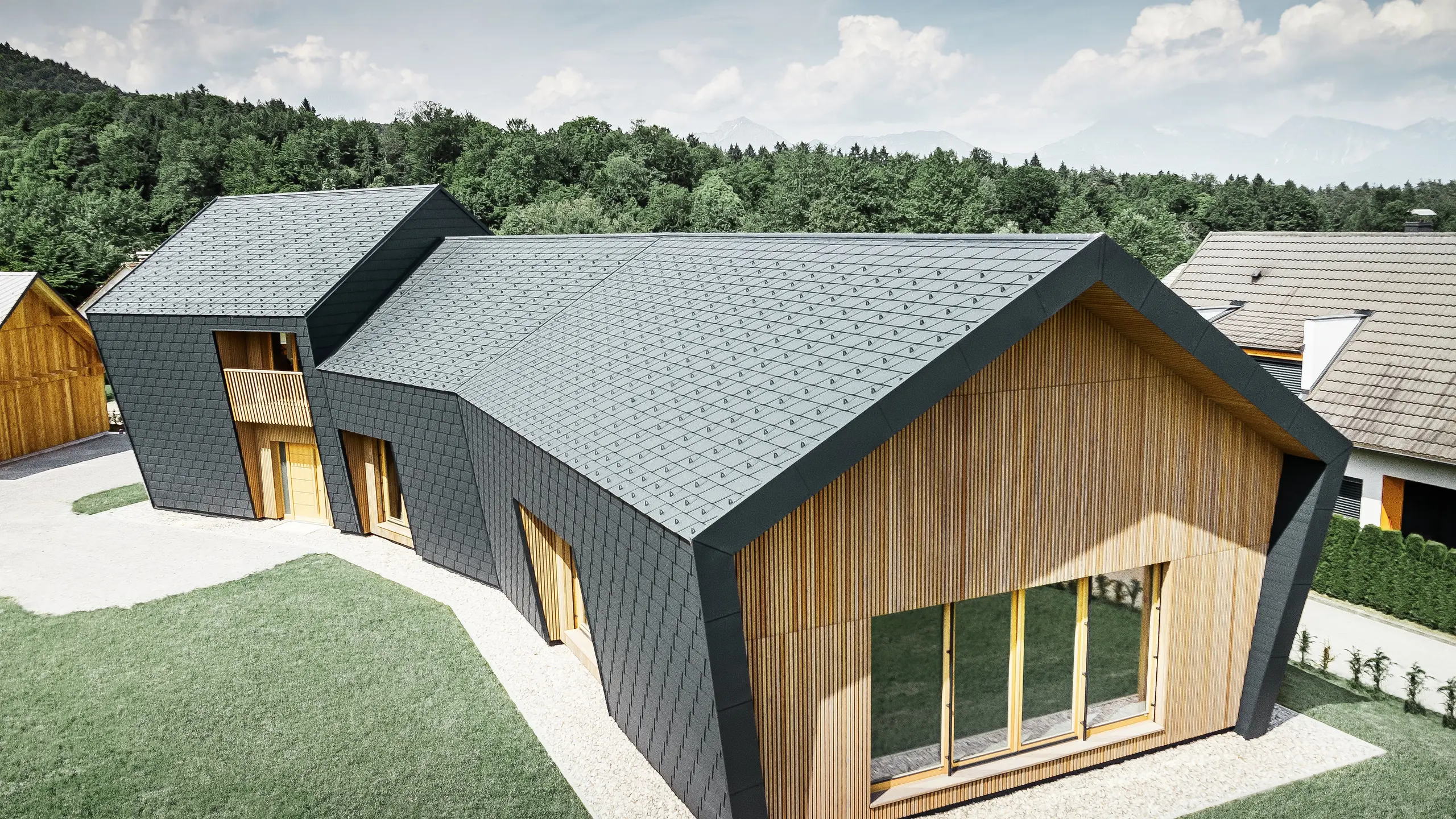

Store tak- og fasadearealer, dekket med takshingel DS.19 i P.10 antrasitt, på endesiden ble fasaden kledd med tre

Fordeler med PREFA takshingel DS.19

Ikon for fordeler

For ethvert prosjekt

fra de minste objekter til store prosjekter

Ikon for fordeler

Moderne utseende og stort fargemangfold i P.10-kvalitet

I mange standardfarger med stukkaturoverflate, også tilgjengelig i glatt versjon på forespørsel.

Ikon for fordeler

allsidig brukbar

kan legges fra en takvinkel på 17 grader

Ikon for fordeler

For ethvert prosjekt

fra de minste objekter til store prosjekter

Ikon for fordeler

Moderne utseende og stort fargemangfold i P.10-kvalitet

I mange standardfarger med stukkaturoverflate, også tilgjengelig i glatt versjon på forespørsel.

Ikon for fordeler

allsidig brukbar

kan legges fra en takvinkel på 17 grader

Fargetabell for takshingel DS.19

Fargepaletten for PREFA takshingel DS.19 spenner fra den klassiske mursteinsfargen til moderne nyanser i grått og naturlige brune toner. Følgende PREFA takfarger er tilgjengelige som standardfarger:

Fargeoversikt (10)

farge

betegnelse

~ RAL

01 Braun

P.10 brun

7013

02 Anthrazit

P.10 antrasitt

7016

03 Schwarz

P.10 svart

9005

04 Ziegelrot

P.10 teglsteinsrød

8004

05 Oxydrot

P.10 oksidrød

3009

06 Moosgrün

P.10 mosegrønn

6005

07 Hellgrau

P.10 lys grå

7005

11 Nussbraun

P.10 nøttebrun

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 mørk grå

7043

43 Steingrau

P.10 steingrå

7031

Veiledning

  • De angitt RAL-verdiene er bare omtrentlige verdier (~) som kan avvike betraktelig fra PREFAs originalfarge. De tilsvarer ikke nødvendigvis hvordan fargen oppfattes rent subjektivt.
  • Særlig har kvaliteten P.10 en overflatestruktur som gjør det nærmest umulig å definere verdier.
  • Naturblank: Endringer i overflatens utseende på grunn av bearbeiding og miljøpåvirkning dekkes ikke av garantien. Se informasjonsarket.
  • For metallfarger kan det oppstå fargeforskjeller.
  • Derfor må det alltid brukes originale prøver når det skal finnes farger til andre komponenter.

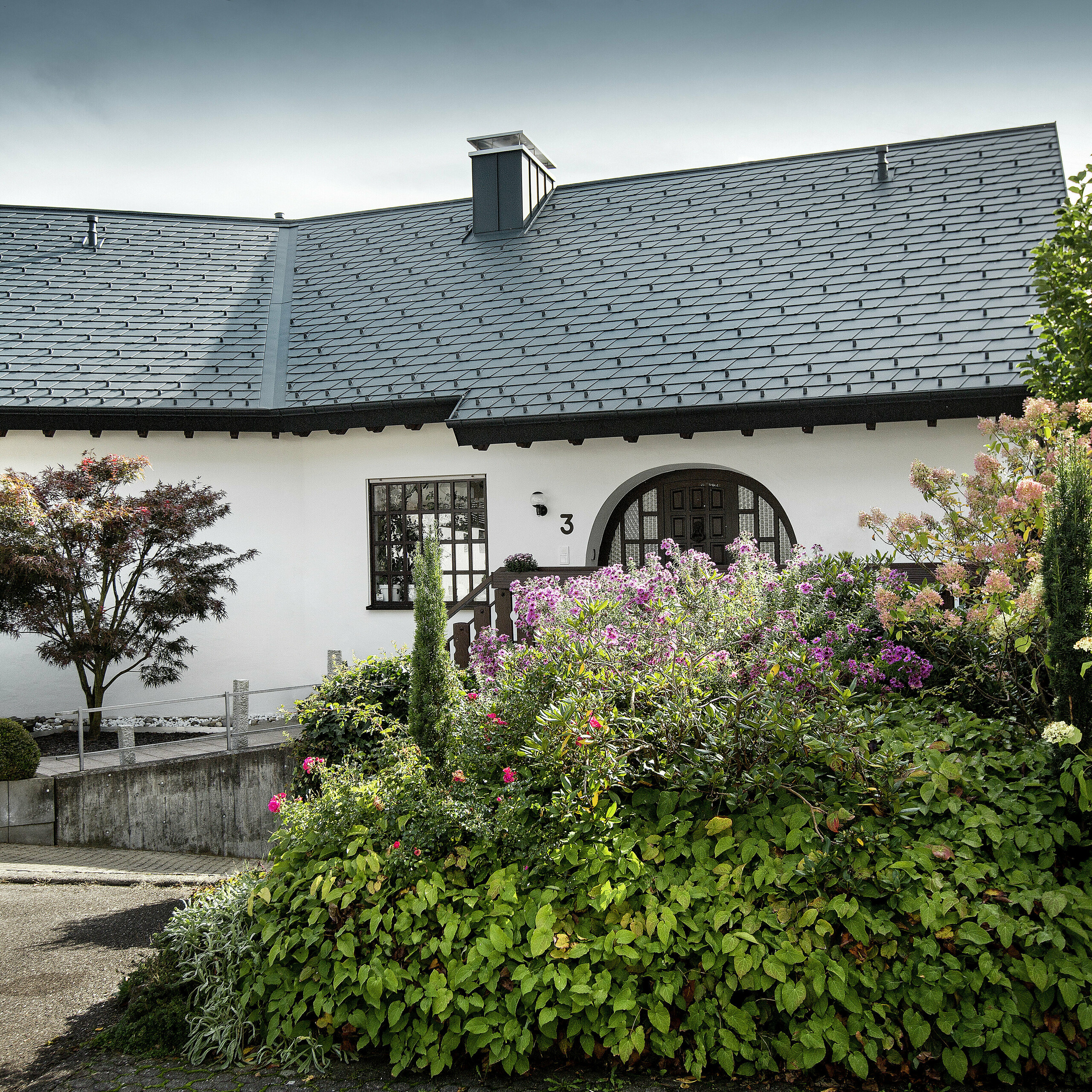

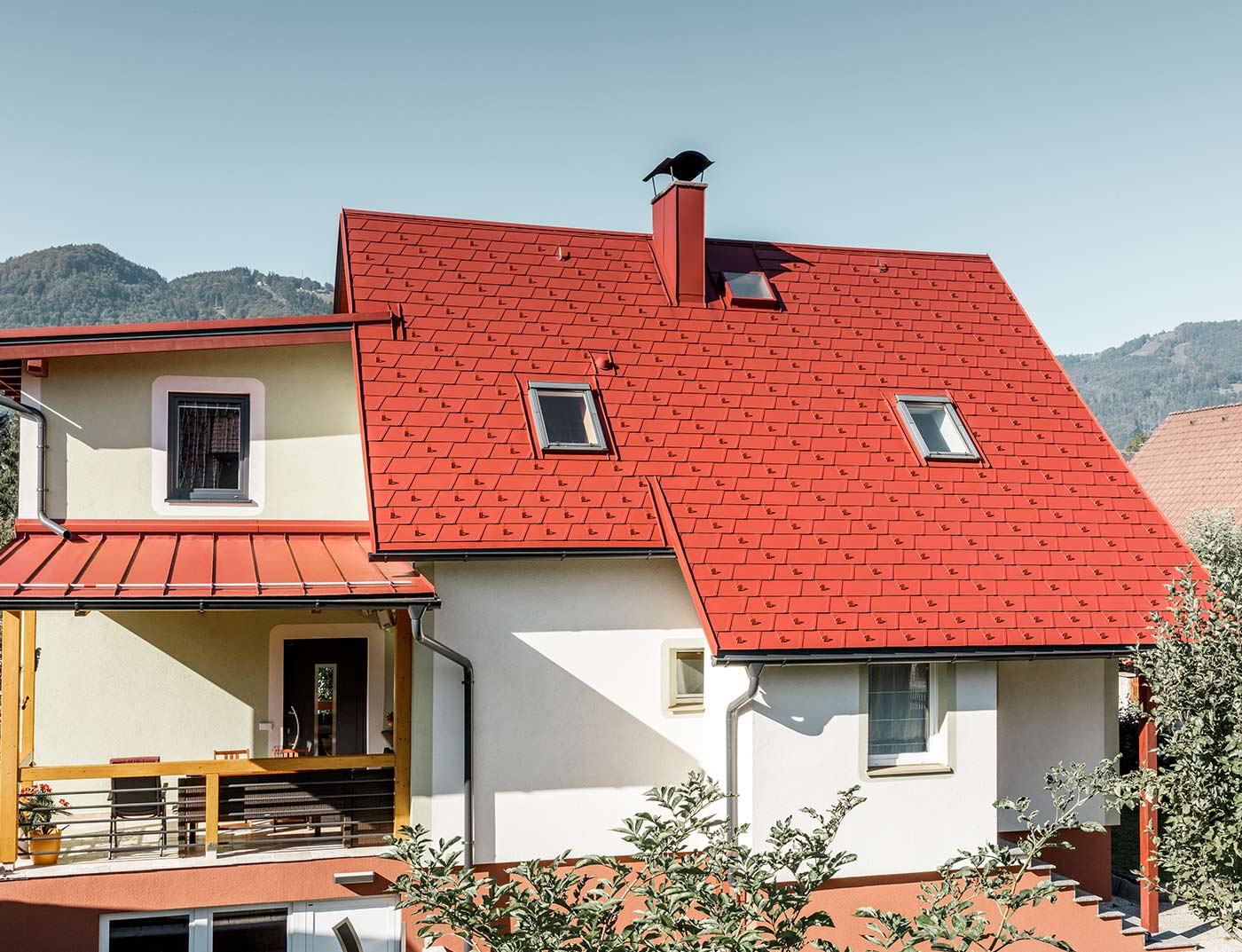

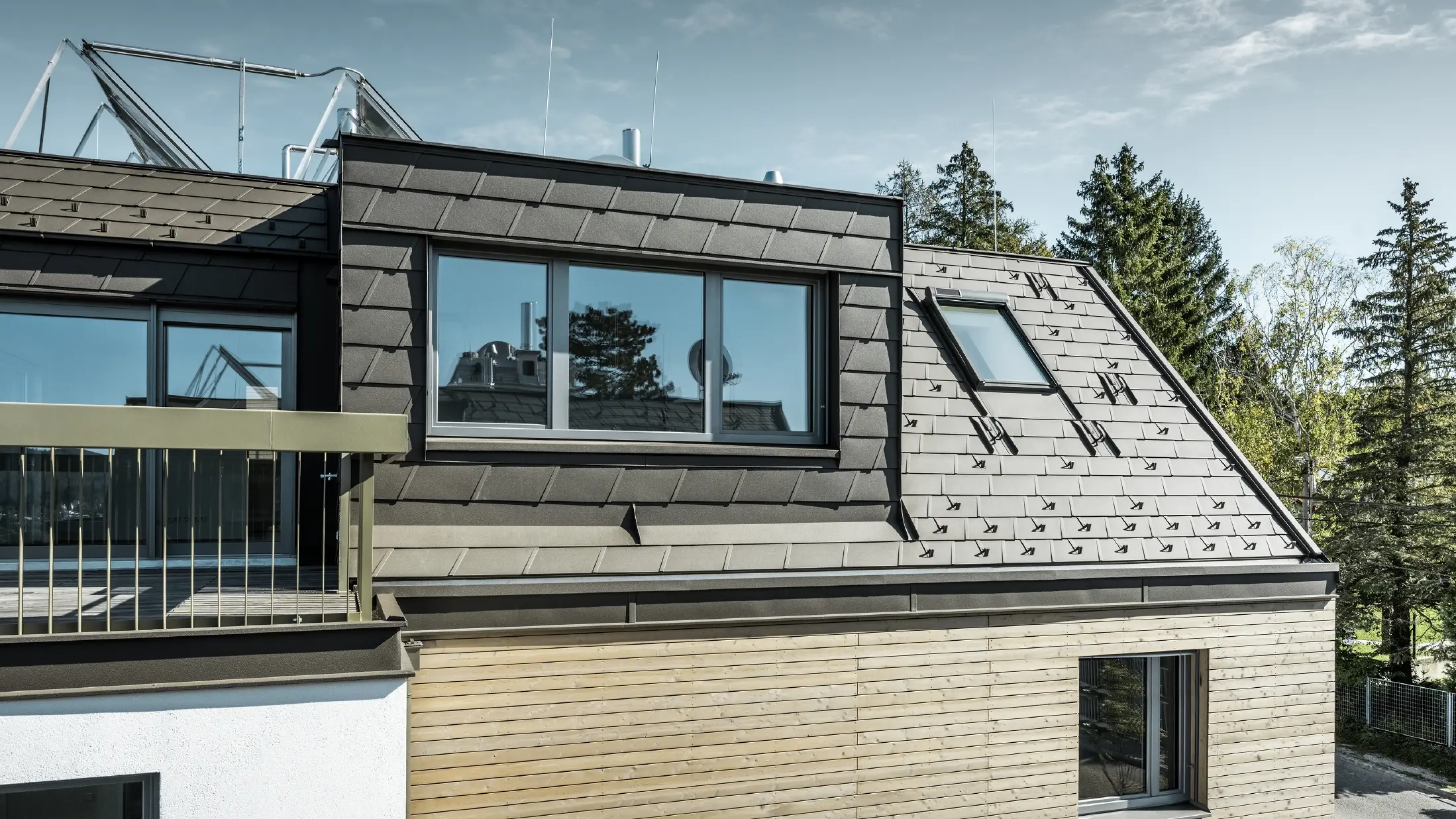

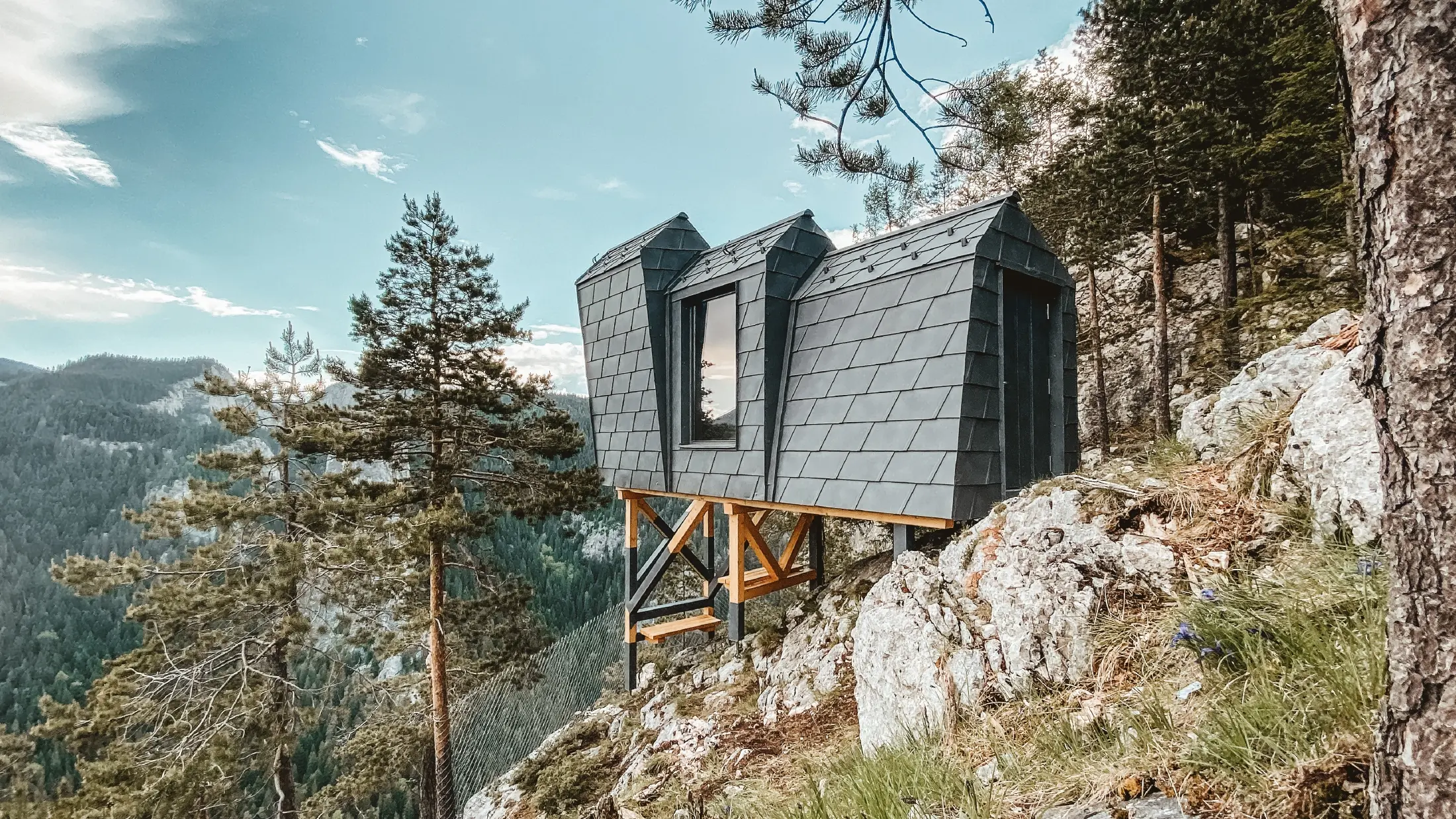

Bli inspirert av allerede gjennomførte prosjekter med PREFA takshingel DS.19.

Enten du vil skifte taket eller renovere det gamle taket, finner du mange inspirerende prosjekter med PREFA takshingel DS.19 i aluminium i vårt referansegalleri og renoveringsgalleri. Noen PREFA referanseobjekter kan du også se her:

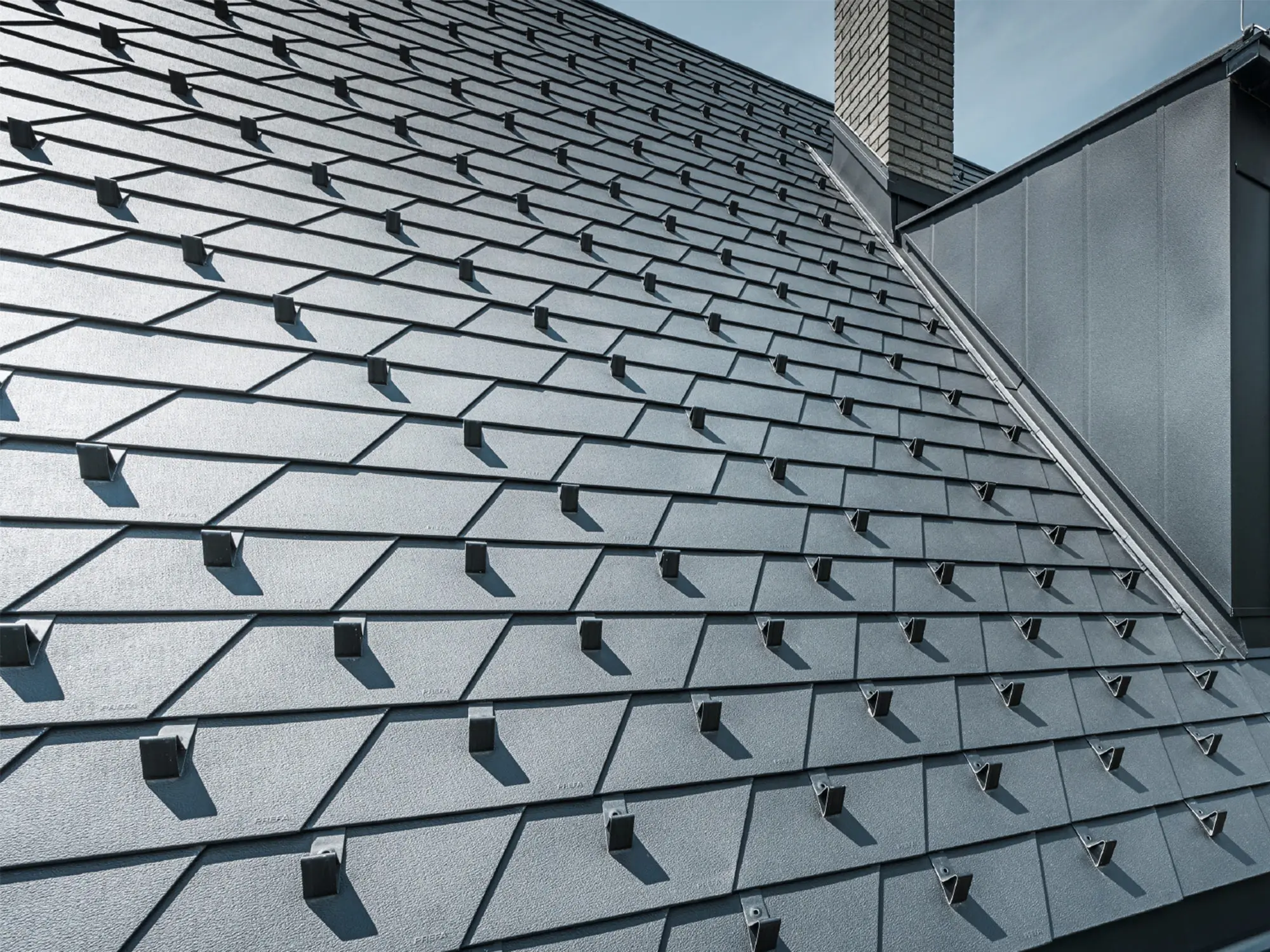

Noe du kanskje også vil like: Klassisk takshingel

De små, svært lette takshinglene av aluminium viser sine spesielle styrker både på de minste flatene og i store prosjekter. De kan brukes til å optimalisere realiseringen ikke bare av enkle nye takbelegg, men også komplekse renoveringsprosjekter.

Har du spørsmål om takshingel DS.19?

Det hadde vært enkelt hvis hadde kunnet gi deg en totalpris her, eller hvis vi kunne si at en takplate eller en fasadeshingel koster € x. Så enkelt er det dessverre ikke, for et PREFA tak eller en PREFA fasade krever en nøyaktig beregning av våre profesjonelle montører.

ÖVE/ÖNORM EN 62305-3 som er gyldig i Østerrike, fungerer som grunnlag for denne reguleringen. Derfor må det tas hensyn til landspesifikke standarder og regelverk. Metalltak er definert som en naturlig del av lynavledersystemet iht. standarden ÖVE/ÖNORM EN 62305-3.

På grunn av den lave vekten egner PREFA takplater, takshingel og takrombe, takpanel FX.12 seg svært godt til å legge over eksisterende gamle tak

At metaller ødelegges av kjemiske eller elektrokjemiske reaksjoner med sine omgivelser kalles korrosjon av metallene. Den mest kjente typen korrosjon er at jern ruster. Aluminiumsmaterialer er i stor grad korrosjonsbestandige og rustfrie!

Eksperttips: Den lydabsorberende stripen gjør takshingel DS.19 stillere

Aluminiumstak er stillere enn deres omdømme. Hver av oss oppfatter lyder forskjellig. For å holde støyutslippene så lave som mulig, har takshingel DS.19 en lydabsorberende stripe (FD.TEC). For enda større bokomfort anbefaler vi å bruke et tykkere mellomlag

Teknisk informasjon

Materiale

coillakkert aluminium, 0,7 mm tykt

Standardoverflate

stucco

Mål

480×262 mm (dekket flate); dvs. 8 stk./m²

Vekt

ca. 2,75 kg/m²

Minste takhelling

17° (ca. 31 %)

Underkonstruksjon og skillelag*

På full forskaling (min. 24 mm); fra 17 til 25° må det brukes et skillelag i bitumen; fra og med en beregnet snøbelastning på 3,25 kN/m² eller i terrengkategori 0, I eller II kreves legging på full forskaling med skillelag i bitumen.

* Ta hensyn til landsspesifikke standarder og tekniske regler.

Standardfeste

indirekte, 1 PREFA patentert festeklammer og kamspiker per takshingel DS.19 (dvs. 8 PREFA patenterte festeklammere og kamspiker per m²)

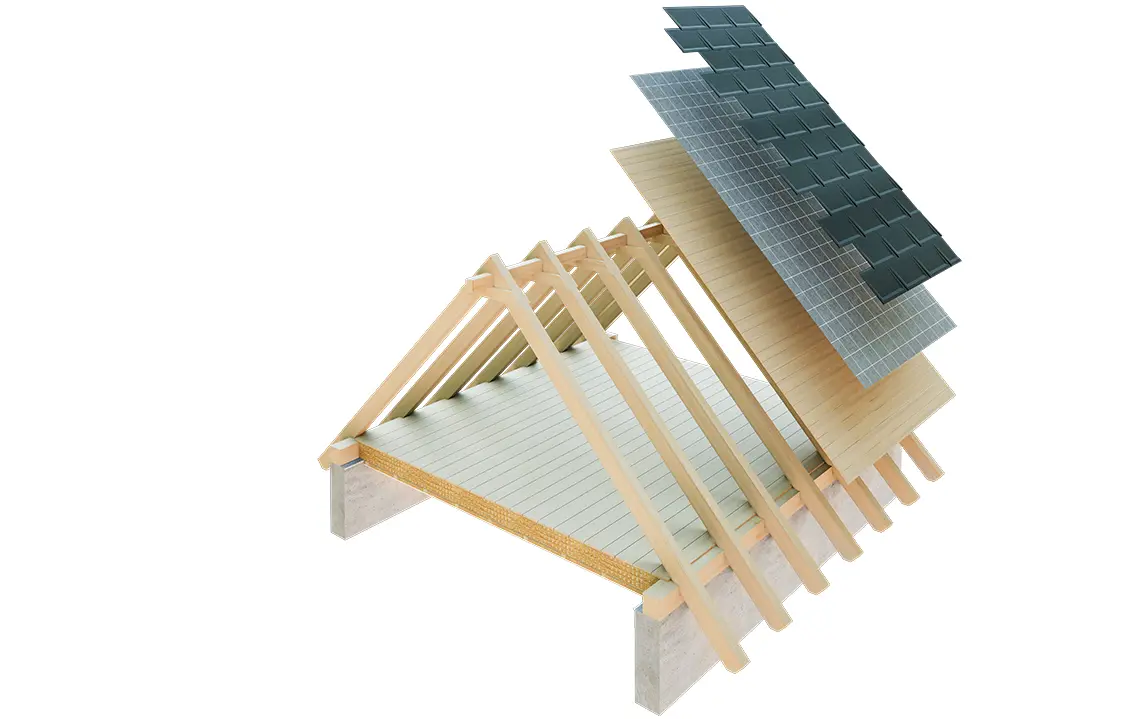

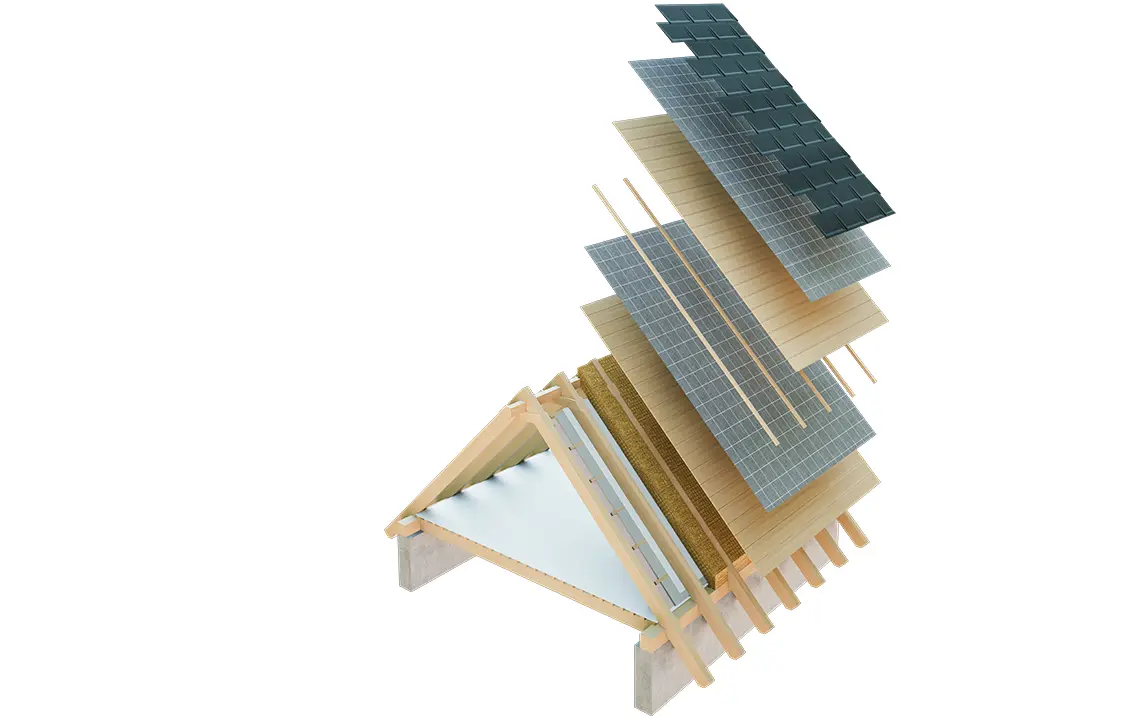

Takoppbygging

PREFA aluminiumstak er konstruert med en ventilert underkonstruksjon, der taktekkingen og varmeisolasjonslaget er atskilt med en ventilert luftspalte. Dette gjør at for eksempel all kondens kan transporteres bort igjen.

Vanligvis blir takkledningen ventilert, som man ser i det første bildet. Imidlertid kan også hele loftet ventileres (bilde til høyre).

Planlegging og bruk

Her finner våre blikkenslagere og arkitekter anbudstekster samt detaljer om takshingel DS.19 til nedlasting. Våre installasjonspartnere kan finne instruksjoner og tips om legging av taket, prosjekteringshåndboken, samt spørreskjemaet i serviceområdet. (Kun for blikkenslager- og taktekker-partnerbedrifter – ha påloggingsopplysningene dine klare. Har du ingen påloggingsopplysninger ennå? Ta kontakt med din ansvarlige lokale salgssjef.)

Spesiell merknad for våre arkitekt- og prosjekteringskontorer: 3D- og BIM-data samt teksturer for våre produkter finner du også her: planlegg digitalt

Tilbehør for takshingel DS.19

Her finner du en liste over passende tilbehør for takshingel DS.19, fra gangplate og jetvifte til snøfangere, stiger og takvinduskarmer.

En fullstendig og detaljert opplisting over tilbehørsproduktene finner du i vår prisliste.

PREFA Passschindel DS.19

Monteringsshingel DS.19

245 × 262 mm Obs! Ikke egnet for legging på et helt tak, bare for sammenføyninger på siden av takshingel DS.19

Patentert festeklammer

For takplate, takshingel og takshingel DS.19; Materiale: blank aluminiumslegering

Startskinne for takshingel, takshingel DS.19, takromber, takplate R.16 og takpanel FX.12.

1800 × 158 × 1,00 mm, forboret

Ventilert mønebeslag

3.000 × 1,00 mm, 1.200 × 1,00 mm, Selvbærende ventilert mønebeslag for luftede tak

Start-/endestykke for ventilert mønebeslag

-

Mønebeslag

500 × 1,00 mm

Start-/endestykke for mønebeslag

-

Vindskibeslag

95 × 2.000 × 0,70 mm, med festebånd

Gradrenne

3.000 mm, kantet med dobbelfals

Fuglegitter

125 × 2.000 × 0,7 mm, med Runde hull Ø 5/7 mm

Ventilasjonsplate

Med kvadratiske hull 6 mm; 1,00 × 250 mm og 1,00 × 333 mm

Avrenningsplate

230 × 2.000 × 0,70 mm

Snøstopper for R.16, FX.12 og DS.19

-

Krok for snøfangersystem

3 gjennomføringsåpninger for innleggsprofiler

Krok XL for snøfangersystem

med 5 gjennomføringer, optimalt for solcelleanlegg på taket

Innleggingsprofil

3.000 mm; 25/25

Isklo

Passer til innleggsprofil

Endestykke for snøfangersystem

for innleggsprofiler

Endestykke XL for snøfangersystem

for innleggingsprofil

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Holder for solcellepanel med deksel

Lengde: 260 mm

Sunny holder for solcellepanel

For alle PREFA småformater og systemer med stående fals

Zu sehen ist der PREFA Solarhalter Fix ohne Kreuzverbinder.

Fix holder for solcellepanel

Fast installasjon av solcellepaneler på PREFA taksystemer i småformat. Fås med og uten krysskoblinger. Kun egnet for arbeid med PREFA profilskinne, ikke kompatibel med andre produkter.

Zu sehen ist der PREFA Solarhalter Vario ohne Kreuzverbinder.

Vario holder for solcellepanel

Variabel installasjon av solcellepaneler på PREFA taksystemer i småformat. Fås med og uten krysskoblinger. Kun egnet for arbeid med PREFA profilskinne, ikke kompatibel med andre produkter.

Snøfanger for rundstokk

For rundstokk Ø 140 mm

Enkelttrinn

Justerbar for takhellinger på 12– 60°. Testet iht. EN 516‑1‑A.

Plattformstøtte på én underdel

250 mm Justerbar for takhellinger på 12– 55°. Testet iht. EN 516‑1‑A.

Plattformstøtte på to underdel

360 mm; Justerbar for takhellinger på 12– 55°. Testet iht. EN 516‑1‑B.

Plattform

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; testet iht EN 516-1-A og EN 516-1-B

Tilkobling for plattform

-

Sikkerhetstakkrok

Iht EN 517 – B

Sikkerhetstakkrok på underdeler

Iht EN 517 – B

Froskemunnformet luke for takshingel DS.19

480 x 262 mm, ventilasjonstverrsnitt: ca. 30 cm²

Deksel til froskemunnsformet luke

Nagles eller limes fast, Ventilasjonstverrsnitt ca. 30 cm²

Ventilasjonshette

Ø 100 mm, fra 12° takhelling

Fleksibel rørmansjett 100

Ø 100 – 130 mm, Permanent fleksibel EPDM-rørmansjett for takgjennomføringer i undertak

Beslagsplate for takshingel ds.19

Ø 80 – 125 mm, takhellinger på 12° - 35°

Beslagsplate for innfalsing

For takhellinger på 12° - 52°, Ø 80 - 125 mm

Universalbeslag todelt

· For takhellinger på 12° - 52° for rørgjennomføringer på Ø 40 - 120 mm

Underlagsplate for takrombe 44 × 44 og takshingel DS.19

Lengde: 680 mm, Bredde: 125 mm

Vario-beslag

Bredde: 120 – 600 mm, 600 – 1.020 mm, variabel lengde 150 – 980 mm, takhellinger på 12° – 55°

Takluke

-

Beslag for roto-takvinduer og roto-Q-Serie

Målene er vinduskarmens yttermål, angitt av Roto

Piphatt

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Takledningsholder for lynavledervaier

Klemområde: 2 – 8 mm; Holder for rund vaier: Ø 8 mm :

Spesiallimsett

Innhold: 1 patron PREFA spesiallim (290 ml); 1 boks limrens (60 ml); 1 slipepapir; 1 rengjøringsklut; 2 adapterdyser
