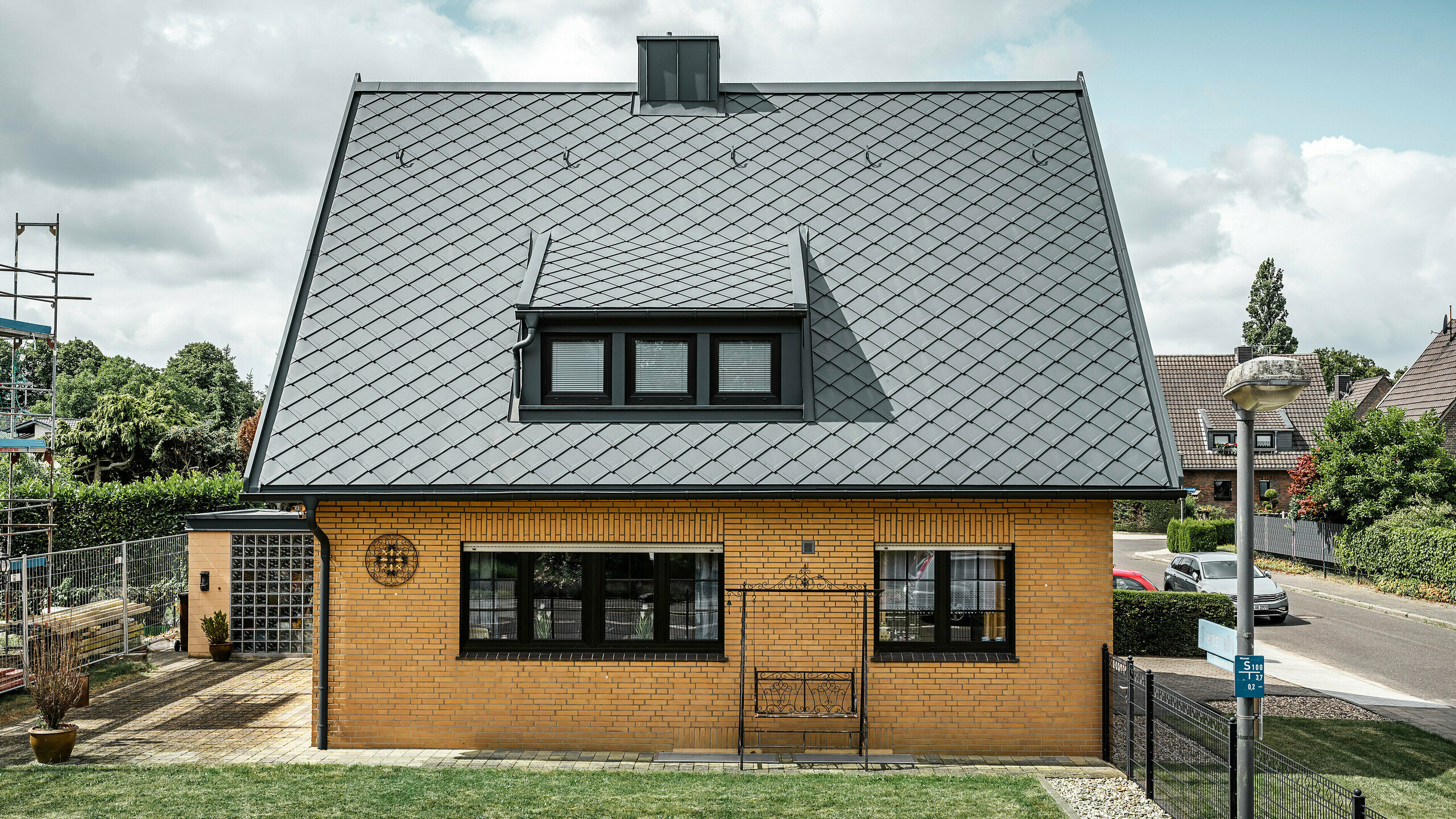

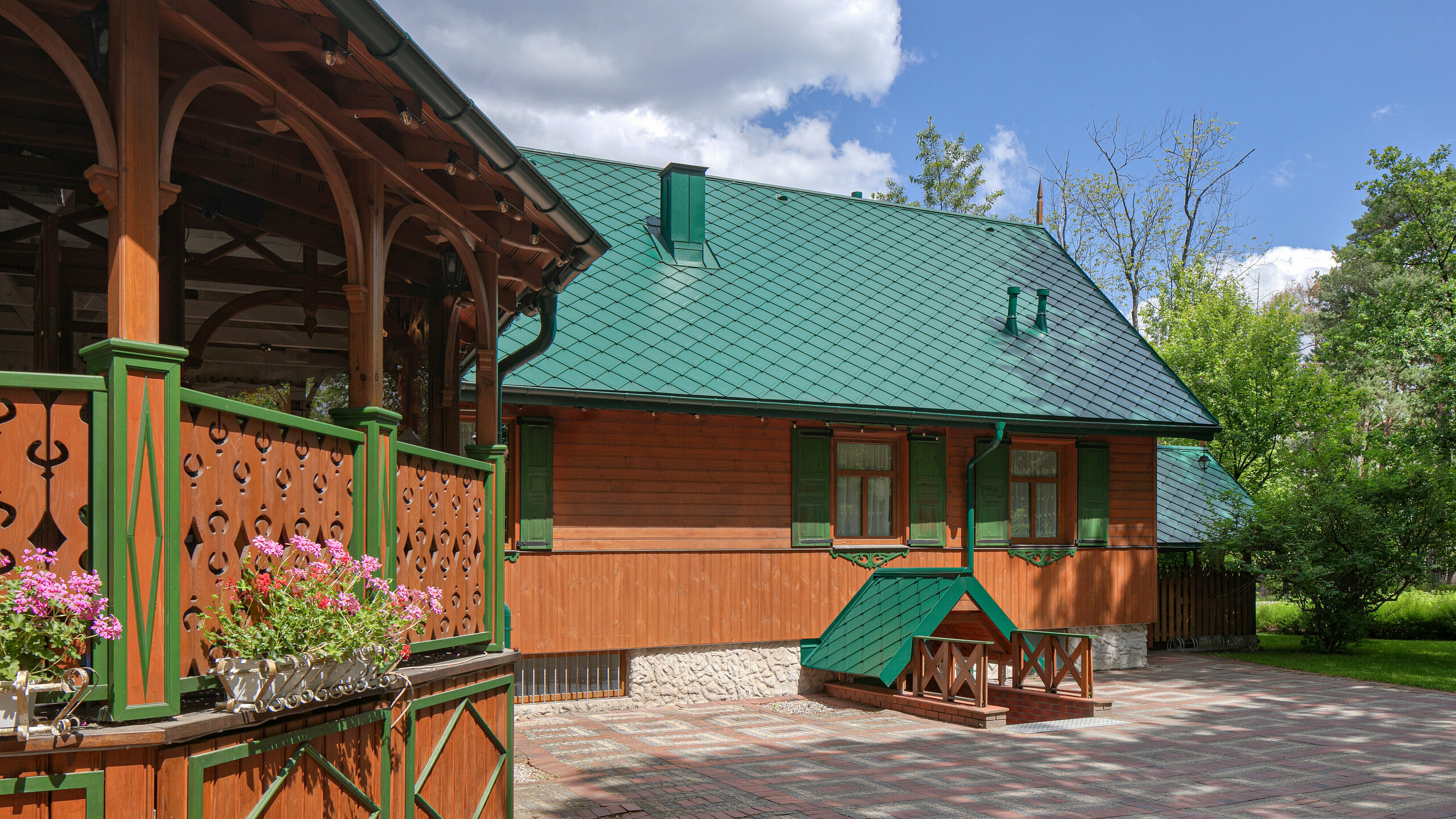

Takrombe 29 × 29

Tidløs attraktiv: Takrombe i tradisjonell form. For vakkert og attraktivt takdesign.

+6
Les videre

Taksteinen er et nyskapende produkt i serien med PREFA takelementer: Tak med takstein er svært populære på grunn av ribbemønsteret i de enkelte taksteinene. Monteringsteknikken fals i fals gir et perfekt samspill med hele taksystemet fra PREFA.

  • Størrelse: 290 × 290 mm
  • Tilgjengelig i 10 standardfarger (overflate stucco)
  • Kan også leveres i glatt utførelse
  • Mye tilbehør
  • 40 års garanti
  • Legering iht. EN 1396
  • Belagt iht. Coil Coating-metoden

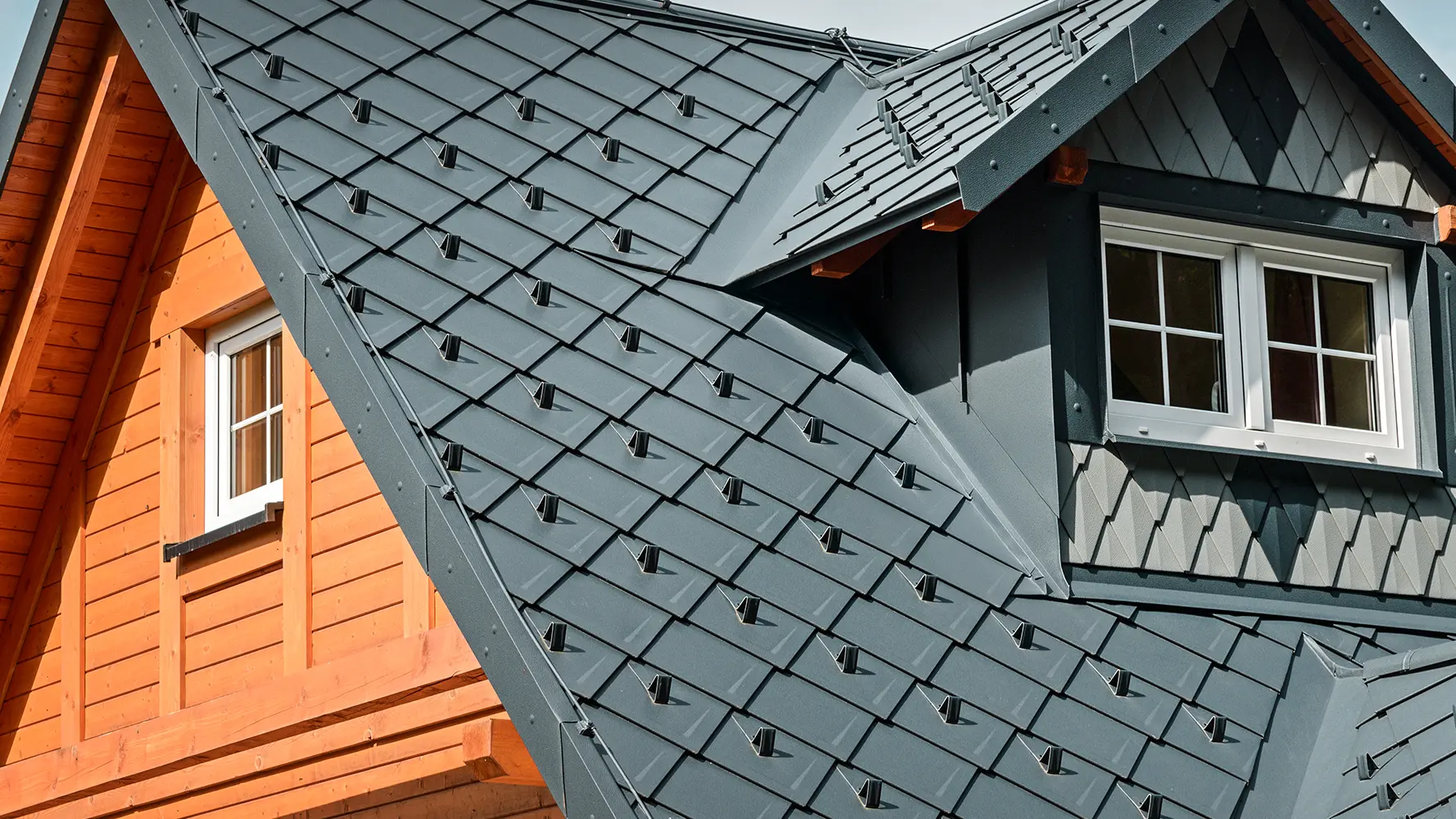

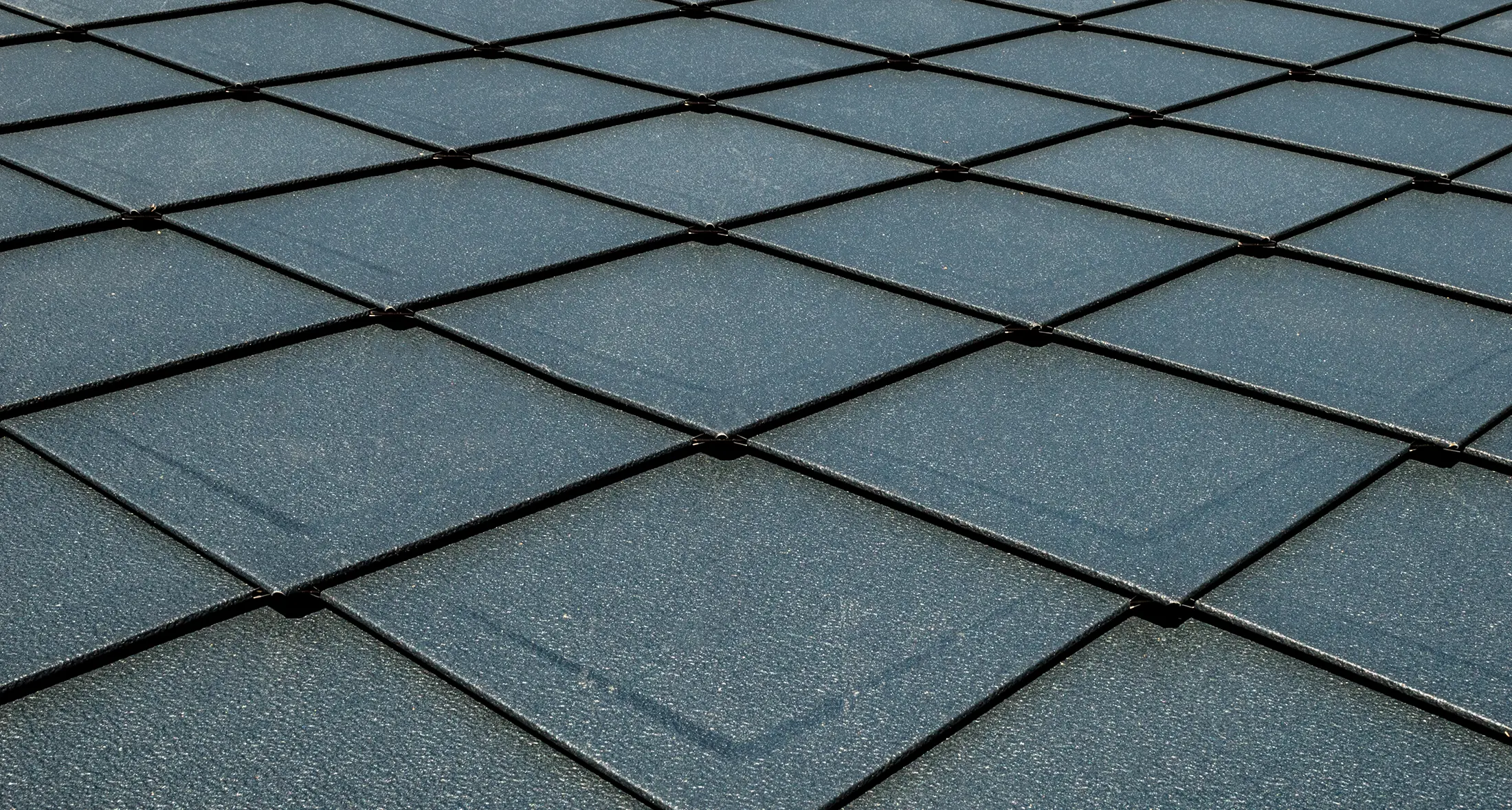

PREFA Dachraute 29 × 29 in P.10 Anthrazit mit Sicke in Fläche verlegt, Dach mit Schuppenoptik

Fargeoversikt (10)

Produktet er tilgjengelig i følgende farger

farge

betegnelse

~ RAL

01 Braun

P.10 brun

7013

02 Anthrazit

P.10 antrasitt

7016

03 Schwarz

P.10 svart

9005

04 Ziegelrot

P.10 teglsteinsrød

8004

05 Oxydrot

P.10 oksidrød

3009

06 Moosgrün

P.10 mosegrønn

6005

07 Hellgrau

P.10 lys grå

7005

11 Nussbraun

P.10 nøttebrun

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 mørk grå

7043

43 Steingrau

P.10 steingrå

7031

Veiledning

  • De angitt RAL-verdiene er bare omtrentlige verdier (~) som kan avvike betraktelig fra PREFAs originalfarge. De tilsvarer ikke nødvendigvis hvordan fargen oppfattes rent subjektivt.
  • Særlig har kvaliteten P.10 en overflatestruktur som gjør det nærmest umulig å definere verdier.
  • Naturblank: Endringer i overflatens utseende på grunn av bearbeiding og miljøpåvirkning dekkes ikke av garantien. Se informasjonsarket.
  • For metallfarger kan det oppstå fargeforskjeller.
  • Derfor må det alltid brukes originale prøver når det skal finnes farger til andre komponenter.

Teknisk informasjon

Materiale

coillakkert aluminium, 0,7 mm tykt

Standardoverflate

stucco

Mål

290×290 mm (dekket flate); dvs. 12 stk./m²

Minste takhelling

22° (ca. 40 %)

Vekt

ca. 2,6 kg/m²

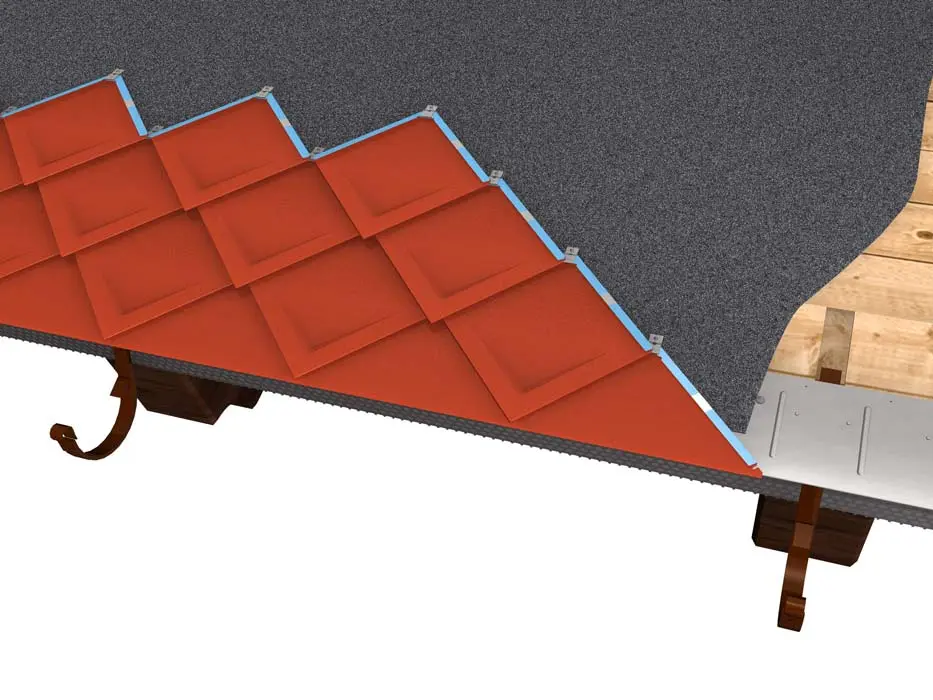

Underkonstruksjon og skillelag*

På full forskaling (min. 24 mm); fra og med en beregnet snøbelastning på 3,25 kN/m² eller i terrengkategori 0, I eller II kreves legging på full forskaling med skillelag i bitumen.

* Ta hensyn til landsspesifikke standarder og tekniske regler.

Standardfeste

indirekte, 1 PREFA festeklammer og kamspiker per takrombe 29×29 (dvs. 12 festeklammere og kamspiker per m²)

Planlegging og bruk

Tilbehør

Startplate for takrombe 29 × 29

-

Endeplate for takrombe 29 × 29

-

Festeklammer for takrombe 29 × 29

i antrasitt

Startskinne for takshingel, takshingel DS.19, takromber, takplate R.16 og takpanel FX.12.

1800 × 158 × 1,00 mm, forboret

Ventilert mønebeslag

3.000 × 1,00 mm, 1.200 × 1,00 mm, Selvbærende ventilert mønebeslag for luftede tak

Start-/endestykke for ventilert mønebeslag

-

Mønebeslag

500 × 1,00 mm

Start-/endestykke for mønebeslag

-

Vindskibeslag

95 × 2.000 × 0,70 mm, med festebånd

Gradrenne

3.000 mm, kantet med dobbelfals

Fuglegitter

125 × 2.000 × 0,7 mm, med Runde hull Ø 5/7 mm

Ventilasjonsplate

Med kvadratiske hull 6 mm; 1,00 × 250 mm og 1,00 × 333 mm

Avrenningsplate

230 × 2.000 × 0,70 mm

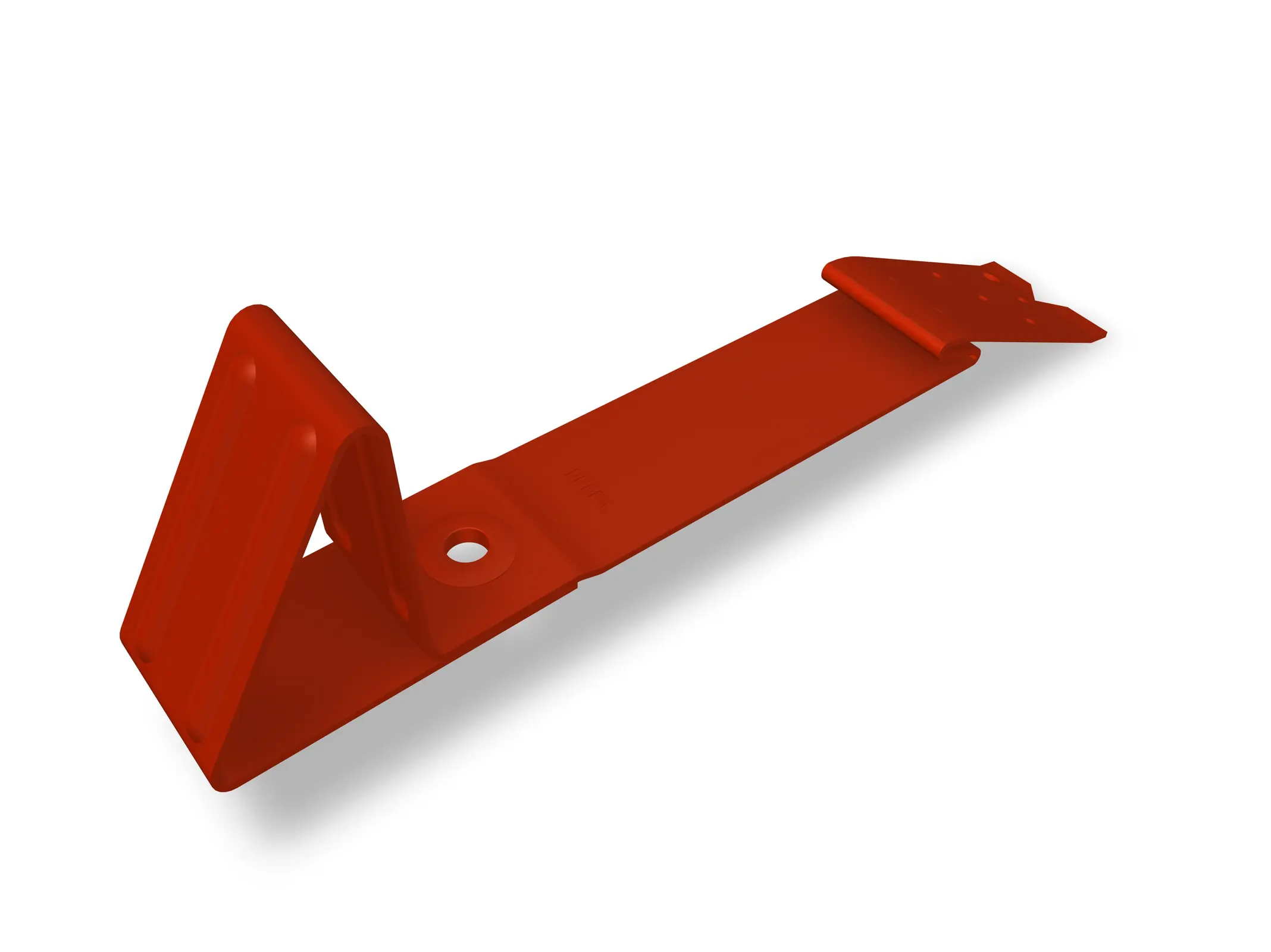

Snøstopper for takplate og takrombe 29 × 29

-

Krok for snøfangersystem

3 gjennomføringsåpninger for innleggsprofiler

Haken XL für Schneerechensystem

mit 5 Durchzügen, optimal für PV-Aufdachanlagen

Innleggingsprofil

3.000 mm; 25/25

Isklo

Passer til innleggsprofil

Endestykke for snøfangersystem

for innleggsprofiler

Abschluss XL für Schneerechensystem

für Einlegeprofil

Snøfanger for rundstokk

For rundstokk Ø 140 mm

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Holder for solcellepanel med deksel

Lengde: 260 mm

Sunny holder for solcellepanel

For alle PREFA småformater og systemer med stående fals

Fix holder for solcellepanel

For montering av solcellemoduler på alle PREFA småformattaksystemer. Fast installasjon: for flat tilkobling med lav totalhøyde. Kun egnet for bearbeiding av PREFA profilskinner, ingen kompatibilitet med andre produkter.

Vario holder for solcellepanel

For montering av solcellemoduler på alle PREFA småformattaksystemer. Variabel installasjon: fleksibel høydejustering for å kompensere for nivåforskjeller. Kun egnet for bearbeiding av PREFA-profilskinnene, ingen kompatibilitet med andre Er

Enkelttrinn

Justerbar for takhellinger på 12– 60°. Testet iht. EN 516‑1‑A.

Plattformstøtte på én underdel

250 mm Justerbar for takhellinger på 12– 55°. Testet iht. EN 516‑1‑A.

Plattformstøtte på to underdel

360 mm; Justerbar for takhellinger på 12– 55°. Testet iht. EN 516‑1‑B.

Plattform

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; testet iht EN 516-1-A og EN 516-1-B

Tilkobling for plattform

-

Sikkerhetstakkrok

Iht EN 517 – B

Sikkerhetstakkrok på underdeler

Iht EN 517 – B

Froskemunnformet luke for takrombe 29 × 29

290 × 290 mm, Ventilasjonstverrsnitt ca. 30 cm²

Deksel til froskemunnsformet luke

Nagles eller limes fast, Ventilasjonstverrsnitt ca. 30 cm²

Ventilasjonshette

Ø 100 mm, fra 12° takhelling

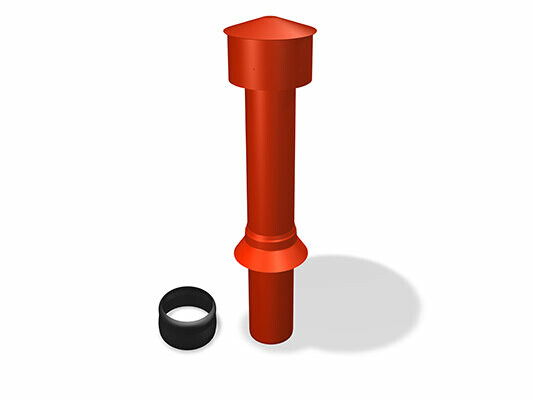

Ventilasjonsrør

Ø 100 mm, Ø 120 mm inkl. EPDM-tetning og deksel

Fleksibel rørmansjett 100

Ø 100 – 130 mm, Permanent fleksibel EPDM-rørmansjett for takgjennomføringer i undertak

Beslagsplate for takrombe 29 × 29

takhellinger på 22° - 52°, Ø 80 - 125 mm

Beslagsplate for innfalsing

For takhellinger på 12° - 52°, Ø 80 - 125 mm

Universalbeslag todelt

· For takhellinger på 12° - 52° for rørgjennomføringer på Ø 40 - 120 mm

Underlagsplate

Lengde: 540 mm, Bredde: 125 mm

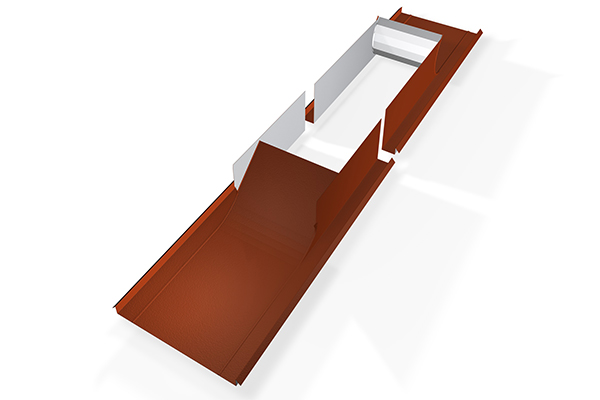

Vario-beslag

Bredde: 120 – 600 mm, 600 – 1.020 mm, variabel lengde 150 – 980 mm, takhellinger på 12° – 55°

Takluke

-

Beslag for roto-takvinduer og roto-Q-Serie

Målene er vinduskarmens yttermål, angitt av Roto

Beslag for velux-takvinduer

tilgjengelig i mange dimensjoner

Piphatt

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Takledningsholder for lynavledervaier

Klemområde: 2 – 8 mm; Holder for rund vaier: Ø 8 mm :

Spesiallimsett

Innhold: 1 patron PREFA spesiallim (290 ml); 1 boks limrens (60 ml); 1 slipepapir; 1 rengjøringsklut; 2 adapterdyser
