Fordeler med PREFA takplate R.16
Moderne utseende
spesielt tiltalende moderne utseende takket være enkel design
Moderne utseende
spesielt tiltalende moderne utseende takket være enkel design

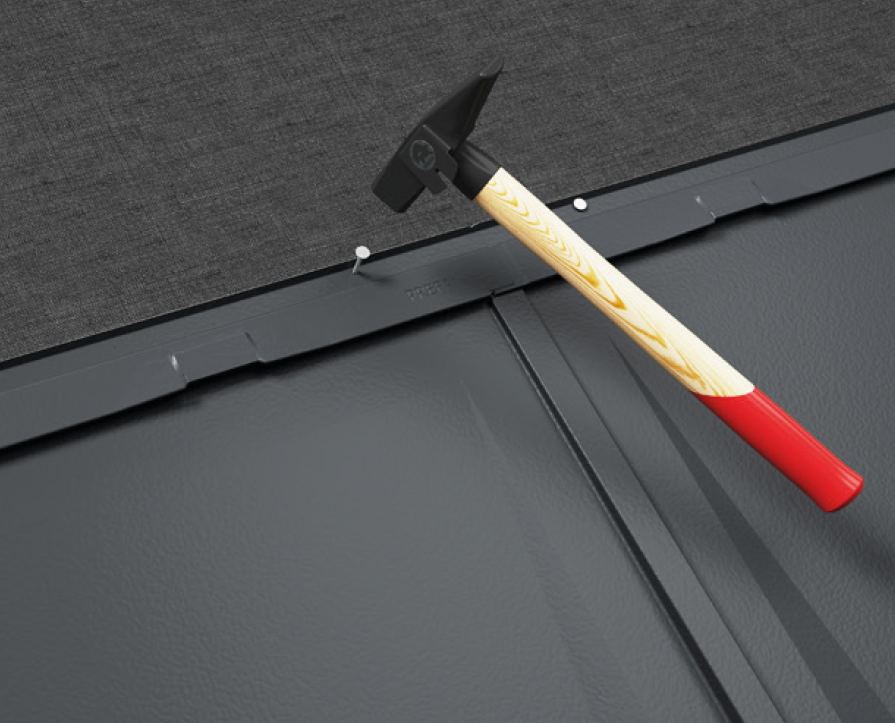

Direkte spikret fast, uten ekstra heftemasse
Ser ikke bare bra ut, men er også raskt lagt på: Takket være direkte festing til den integrerte heftelisten, forenkler takplaten R.16 arbeidslivet enormt. Det åpner også for helt nye perspektiver i takutformingen. Det store formatet med 70 cm lange elementer som er 42 cm brede, gjør at taket kan tekkes med bare 3,4 takplater R.16 per kvadratmeter, og med et stilig sluttresultat.
Takplate R.16 brukes fra en minste takvinkel på 17°. Men en vekt på bare 2,5 kg/m² er dette et virkelig lett tak, og i tillegg er det stormsikkert, og laget av aluminium er det også rustfritt.
Eksperttips: Den lydabsorberende stripen gjør PREFA takplaten R.16 stillere
Aluminiumstak er stillere enn deres omdømme. Hver av oss oppfatter lyder forskjellig. For å holde støyutslippene så lave som mulig, har PREFA takplate R.16 en lydabsorberende stripe (FD.TEC). For enda mer bokomfort, anbefaler vi å bruke et tykkere mellomlag.
Fargetabell for PREFA takplate R.16
Takplaten R.16 er tilgjengelig i mange PREFA standardfarger i P.10-kvalitet.
Fargepaletten til PREFA spenner fra den klassiske teglfargen og moderne nyanser i grått til naturlige bruntoner. Følgende takfarger er tilgjengelige som standardfarger:
Fargeoversikt (10)
farge |
betegnelse |
~ RAL |
|
P.10 brun |
7013 |
|
P.10 antrasitt |
7016 |
|
P.10 svart |
9005 |
|
P.10 teglsteinsrød |
8004 |
|
P.10 oksidrød |
3009 |
|
P.10 mosegrønn |
6005 |
|
P.10 lys grå |
7005 |
|
P.10 nøttebrun |
8019 |
|
P.10 mørk grå |
7043 |
|
P.10 steingrå |
7031 |
Veiledning
- De angitt RAL-verdiene er bare omtrentlige verdier (~) som kan avvike betraktelig fra PREFAs originalfarge. De tilsvarer ikke nødvendigvis hvordan fargen oppfattes rent subjektivt.
- Særlig har kvaliteten P.10 en overflatestruktur som gjør det nærmest umulig å definere verdier. I tillegg er PREFA Siding fargene P.10 steingrå, P.10 sandbrun, P.10 patina grønn, natureik, patina grå, valnøtt og grå eik etterligninger av naturlige farger og satt sammen av flere fargetoner.
- Bånd og plater naturblank: Endringer i overflatens utseende på grunn av bearbeiding og miljøpåvirkning dekkes ikke av garantien. Se informasjonsarket.
- For metallfarger kan det oppstå fargeforskjeller.
- Derfor må det alltid brukes originale prøver når det skal finnes farger til andre komponenter.

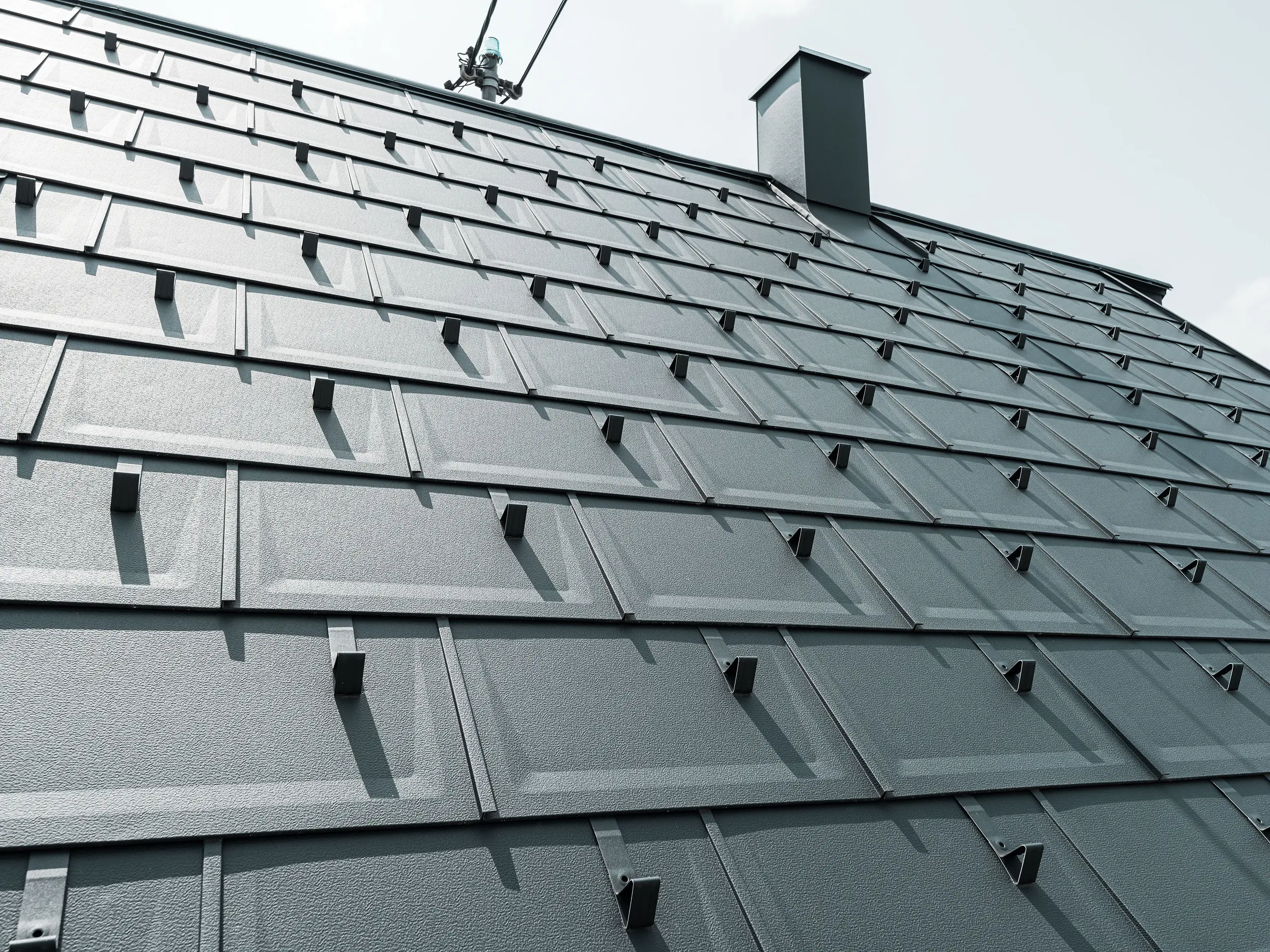

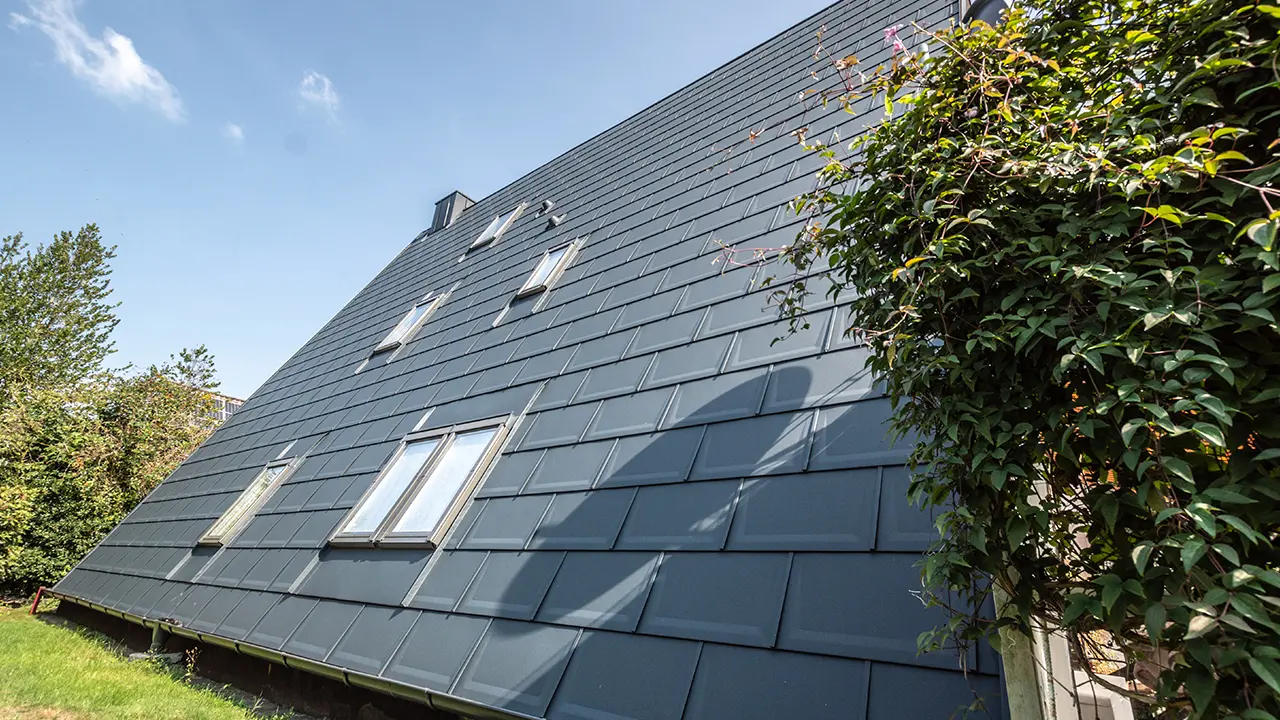

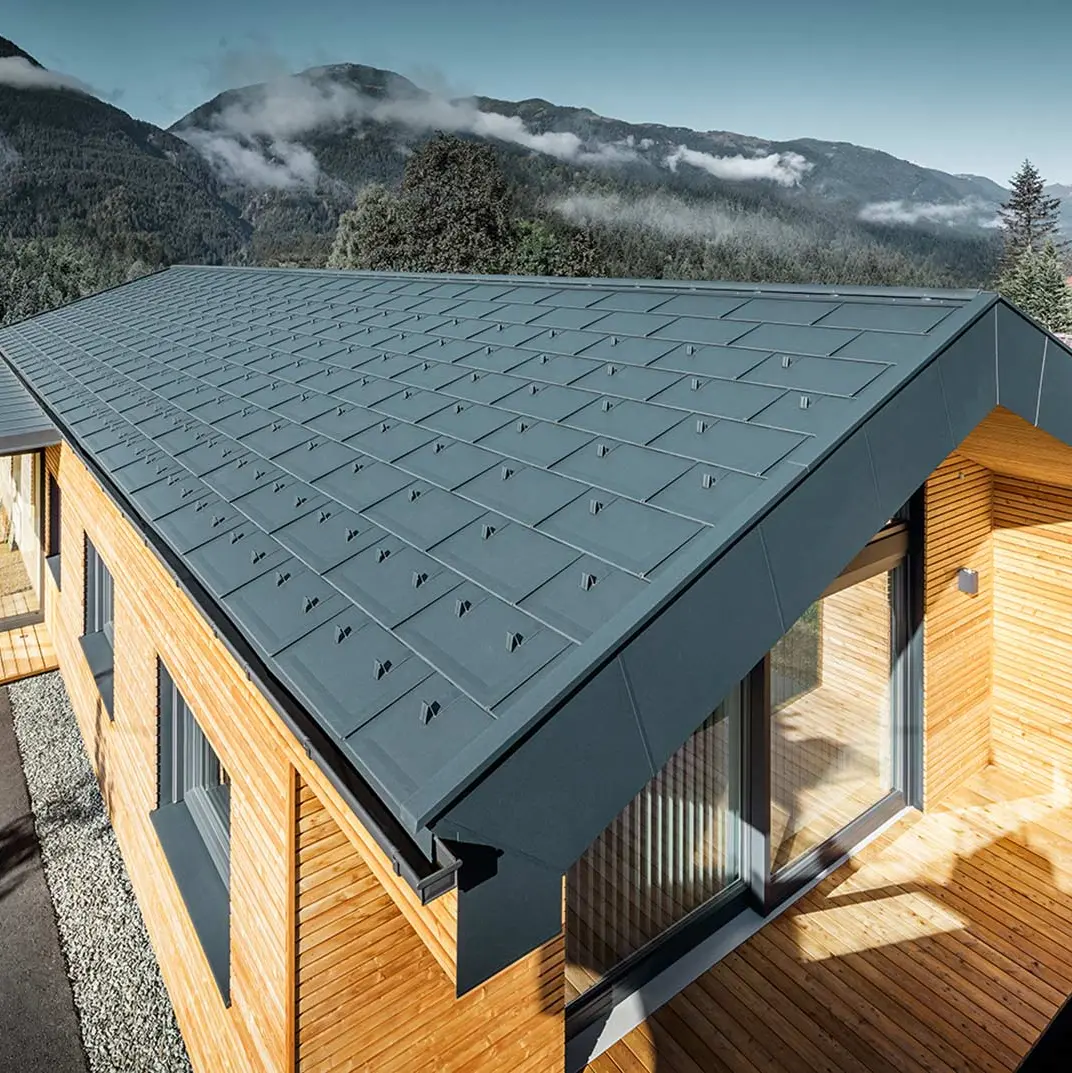

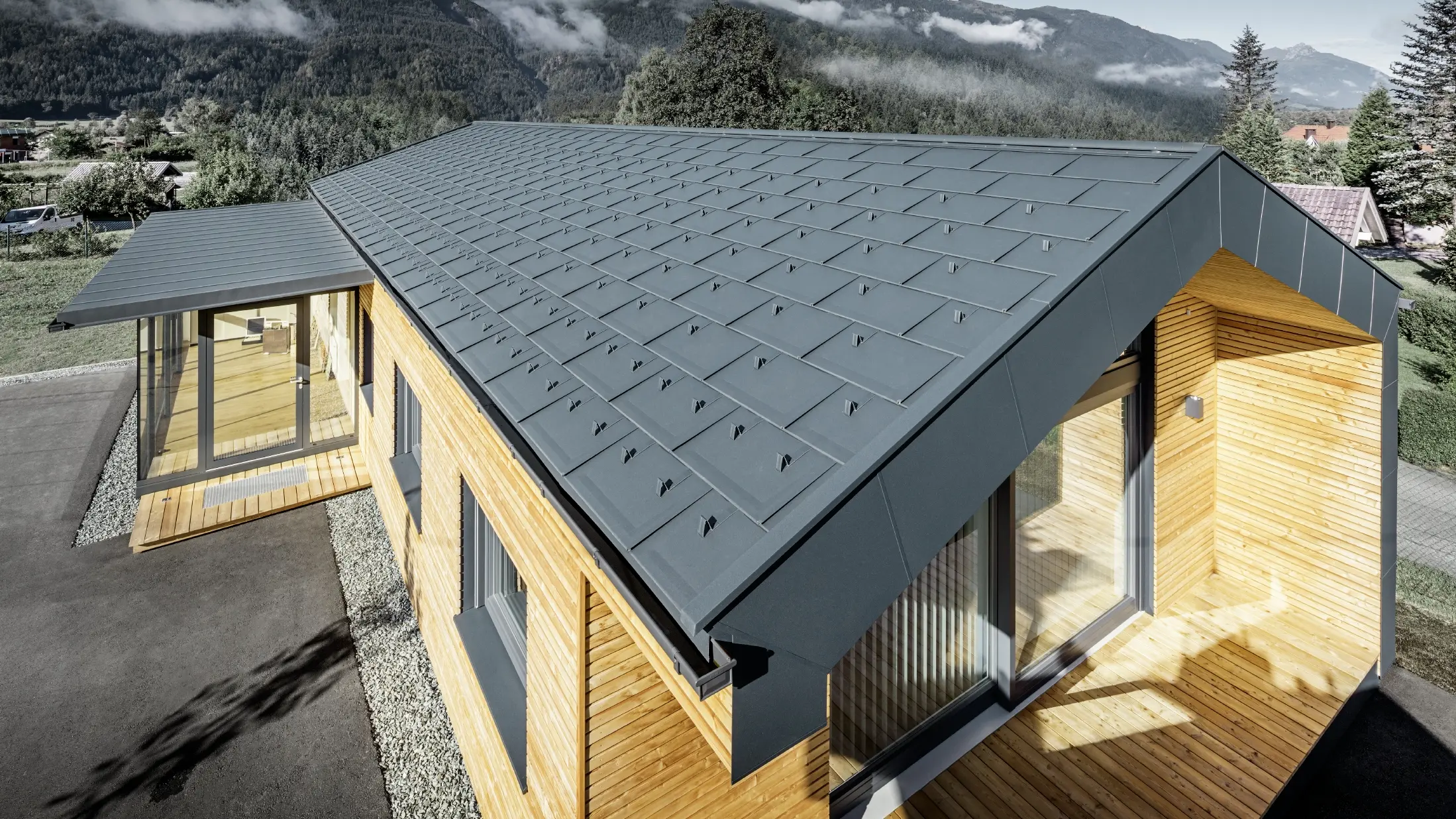

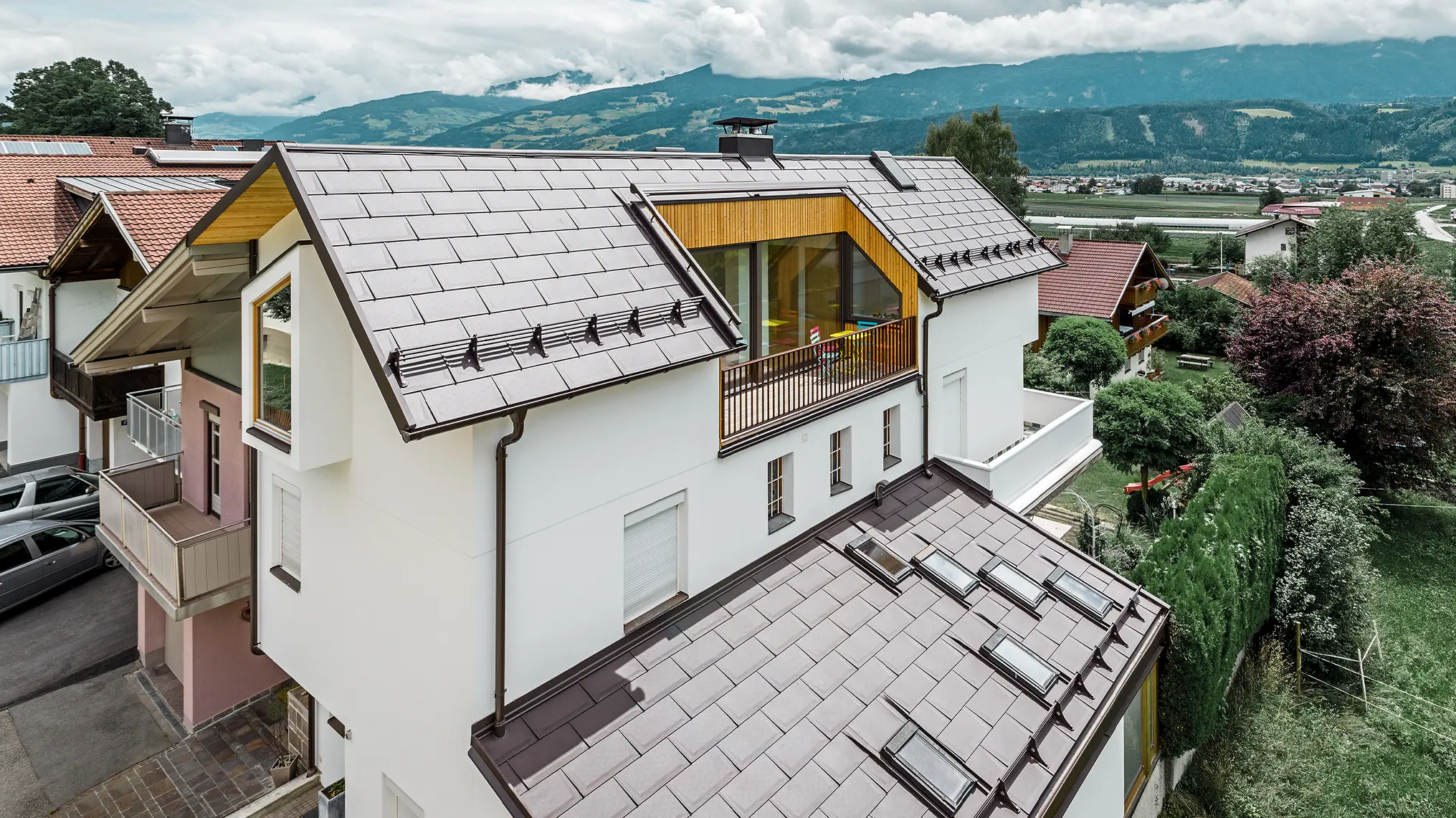

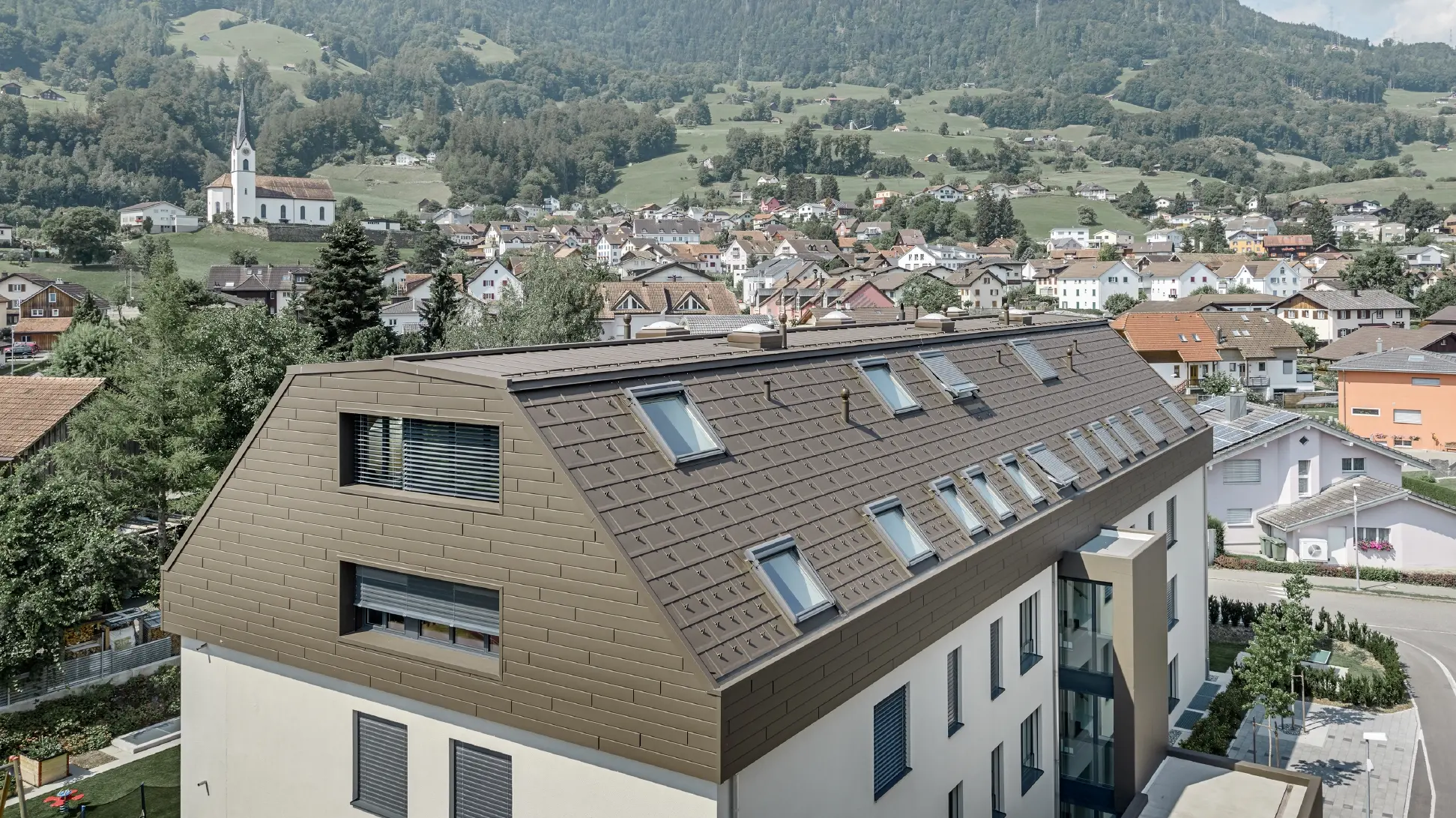

Bli inspirert av prosjektene som allerede er implementert med PREFA takplate R.16
Uansett om du vil renovere eller skifte taket, finner du mange prosjekter med aluminiumstak fra PREFA i vårt referansegalleri og renoveringsgalleri. Noen kan du også se her:
Klassisk enebolig i Italia med takpanel R.16 i P.10 nøttebrun
Tradisjonelt hus i Italia med rustikk trefasade. Til taktekkingen er det brukt nøttebrune PREFA takplater R.16.
Har du spørsmål om prefa takplate R.16?: FAQ
Teknisk informasjon
Material |
coillakkert aluminium, 0,7 mm tykt |
|---|---|
Standardoverflate |
stucco |
Mål |
700×420 mm (dekket flate); dvs. 3,4 stk./m² |
Vekt |
ca. 2,5 kg/m² |
Minste takhelling |
17° (ca. 31 %) |
Underkonstruksjon og skillelag* |
På full forskaling (min. 24 mm); fra 17 til 25° må det brukes et skillelag i bitumen; fra og med en beregnet snøbelastning på 3,25 kN/m² eller i terrengkategori 0, I eller II kreves legging på full forskaling med skillelag i bitumen. * Ta hensyn til landsspesifikke standarder og tekniske regler. |
Standardfeste |
direkte, 3 PREFA kamspiker per takplate R.16 (dvs. ca. 10 PREFA kamspiker per m²) |
Takoppbygging
PREFA aluminiumstak er konstruert med en ventilert underkonstruksjon, der taktekkingen og varmeisolasjonslaget er atskilt med en ventilert luftspalte. Dette gjør at for eksempel all kondens kan transporteres bort igjen.
Vanligvis blir taktekkingen ventilert, som man ser i det første bildet. Imidlertid kan også hele loftet ventileres (bilde til høyre).
Planlegging og bruk
Her finner du anbudstekster samt detaljer om PREFA takplate R.16 til nedlasting. Installasjonsinstruksjoner og tips for taket, prosjekteringsguide, skjerma tak samt installasjonsvideoer for takplate R.16 finner du i serviceområdet (kun for våre taktekker- og blikkenlager-samarbeidspartnere – hold påloggingsdataene dine tilgjengelig).
Spesiell merknad for våre arkitekt- og prosjekteringskontorer: 3D- og BIM-data samt teksturer av våre produkter finner du også her: planlegg digitalt
Tilbehør
Her finner du en liste over passende tilbehør til PREFA takplate R.16, fra gangplate og jetvifte til snøfangere og stiger:
En fullstendig og detaljert opplisting over tilbehørsproduktene finner du i vår prisliste.
Startskinne for takshingel, takshingel DS.19, takromber, takplate R.16 og takpanel FX.12.
1800 × 158 × 1,00 mm, forboret
Ventilert mønebeslag
3.000 × 1,00 mm, 1.200 × 1,00 mm, Selvbærende ventilert mønebeslag for luftede tak
Start-/endestykke for ventilert mønebeslag
-
Mønebeslag
500 × 1,00 mm
Start-/endestykke for mønebeslag
-
Vindskibeslag
95 × 2.000 × 0,70 mm, med festebånd
Gradrenne
3.000 mm, kantet med dobbelfals
Fuglegitter
125 × 2.000 × 0,7 mm, med Runde hull Ø 5/7 mm
Ventilasjonsplate
Med kvadratiske hull 6 mm; 1,00 × 250 mm og 1,00 × 333 mm
Avrenningsplate
230 × 2.000 × 0,70 mm
Snøstopper for R.16, FX.12 og DS.19
-
Krok for snøfangersystem
3 gjennomføringsåpninger for innleggsprofiler
Krok XL for snøfangersystem
med 5 gjennomføringer, optimalt for solcelleanlegg på taket
Innleggingsprofil
3.000 mm; 25/25
Isklo
Passer til innleggsprofil
Endestykke for snøfangersystem
for innleggsprofiler
Endestykke XL for snøfangersystem
for innleggingsprofil
Snøfanger for rundstokk
For rundstokk Ø 140 mm
Holder for solcellepanel med deksel
Lengde: 260 mm
Sunny holder for solcellepanel
For alle PREFA småformater og systemer med stående fals
Vario holder for solcellepanel
Variabel installasjon av solcellepaneler på PREFA taksystemer i småformat. Fås med og uten krysskoblinger. Kun egnet for arbeid med PREFA profilskinne, ikke kompatibel med andre produkter.
Fix holder for solcellepanel
Fast installasjon av solcellepaneler på PREFA taksystemer i småformat. Fås med og uten krysskoblinger. Kun egnet for arbeid med PREFA profilskinne, ikke kompatibel med andre produkter.
Enkelttrinn
Justerbar for takhellinger på 12– 60°. Testet iht. EN 516‑1‑A.
Plattformstøtte på én underdel
250 mm Justerbar for takhellinger på 12– 55°. Testet iht. EN 516‑1‑A.
Plattformstøtte på to underdel
360 mm; Justerbar for takhellinger på 12– 55°. Testet iht. EN 516‑1‑B.
Plattform
250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; testet iht EN 516-1-A og EN 516-1-B
Tilkobling for plattform
-
Sikkerhetstakkrok
Iht EN 517 – B
Sikkerhetstakkrok på underdeler
Iht EN 517 – B
Froskemunnformet luke for takplate R.16
700 × 420 mm, ventilasjonstverrsnitt ca. 30 cm²
Deksel til froskemunnsformet luke
Nagles eller limes fast, Ventilasjonstverrsnitt ca. 30 cm²
Ventilasjonshette
Ø 100 mm, fra 12° takhelling
Ventilasjonsrør
Ø 100 mm, Ø 120 mm inkl. EPDM-tetning og deksel
Fleksibel rørmansjett 100
Ø 100 – 130 mm, Permanent fleksibel EPDM-rørmansjett for takgjennomføringer i undertak
Beslagsplate for r.16 Og fx.12
For rørgjennomføringer på ⌀ 80–125 mm og takhellinger på 17° til 52°
Universalbeslag todelt
· For takhellinger på 12° - 52° for rørgjennomføringer på Ø 40 - 120 mm
Beslagsplate for innfalsing
For takhellinger på 12° - 52°, Ø 80 - 125 mm
Underlagsplate
Lengde: 540 mm, Bredde: 125 mm
Vario-beslag
Bredde: 120 – 600 mm, 600 – 1.020 mm, variabel lengde 150 – 980 mm, takhellinger på 12° – 55°
Takluke
-
Beslag for roto-takvinduer og roto-Q-Serie
Målene er vinduskarmens yttermål, angitt av Roto
Beslag for velux-takvinduer
tilgjengelig i mange dimensjoner
Piphatt
700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm
Takledningsholder for lynavledervaier
Klemområde: 2 – 8 mm; Holder for rund vaier: Ø 8 mm :
Spesiallimsett
Innhold: 1 patron PREFA spesiallim (290 ml); 1 boks limrens (60 ml); 1 slipepapir; 1 rengjøringsklut; 2 adapterdyser
