Monteringsveiledning
Monteringsveiledning
Vennligst velg ett eller flere kapitler for nedlasting.
Innholdsfortegnelse

Lime kanalforbindelse

Produkt

Forbindelser

Hengende takrenne 250

ca. 22

Hengende takrenne 280

ca. 19

Hengende takrenne 333

ca. 15

Hengende takrenne 400

ca. 12

Hengende takrenneforbindelser med 1 sylinderampulle spesiallim

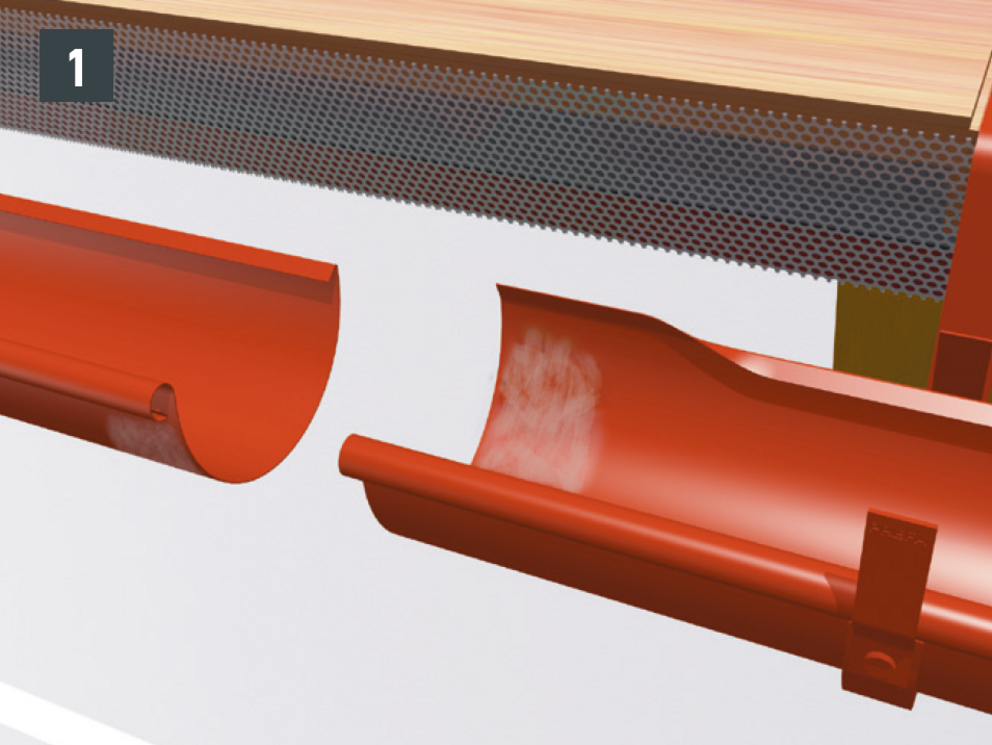

  • Slip limoverflaten med det medfølgende sandpapiret i overlappings- eller limområdet (figur 1).

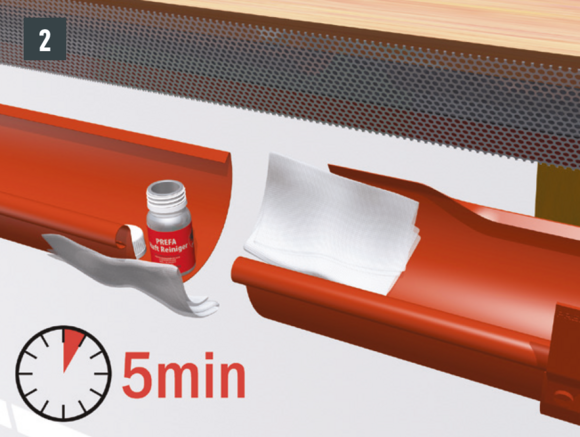

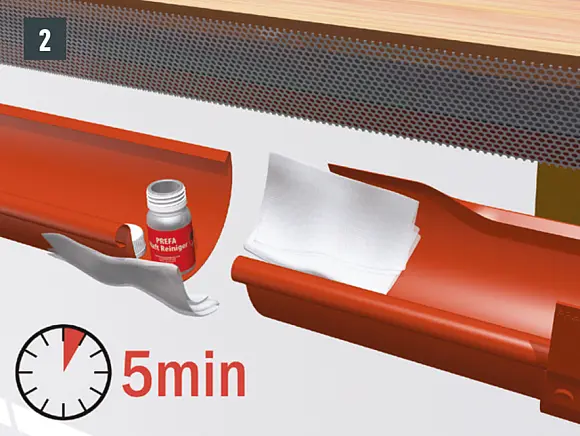

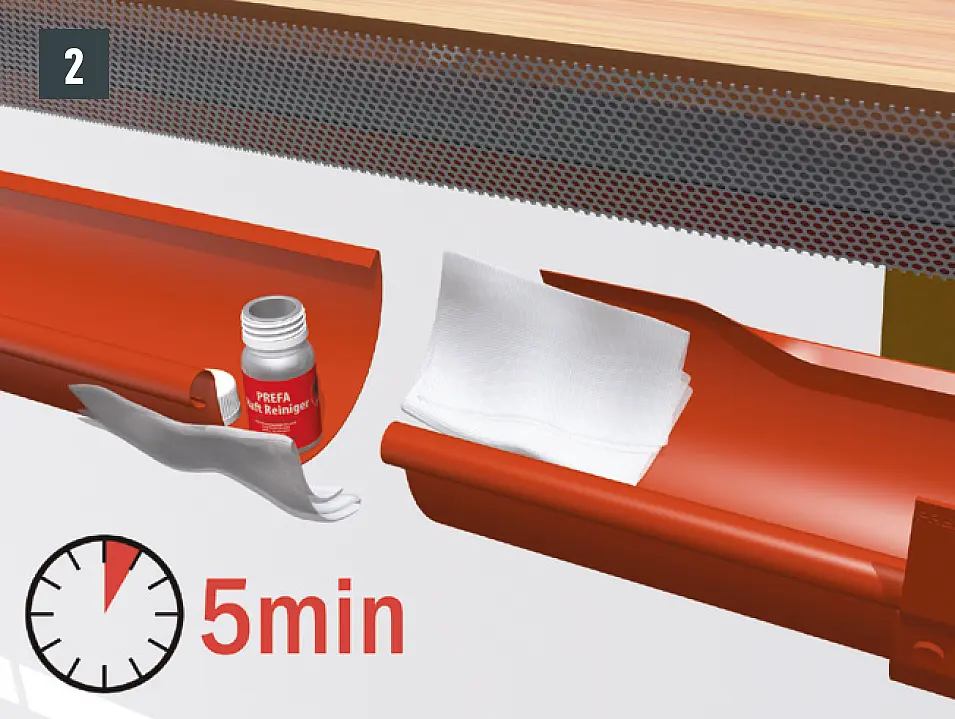

  • Rengjør endene på takrennen med den medfølgende renseren. Vent i fordampningstiden på 5 minutter (figur 2).

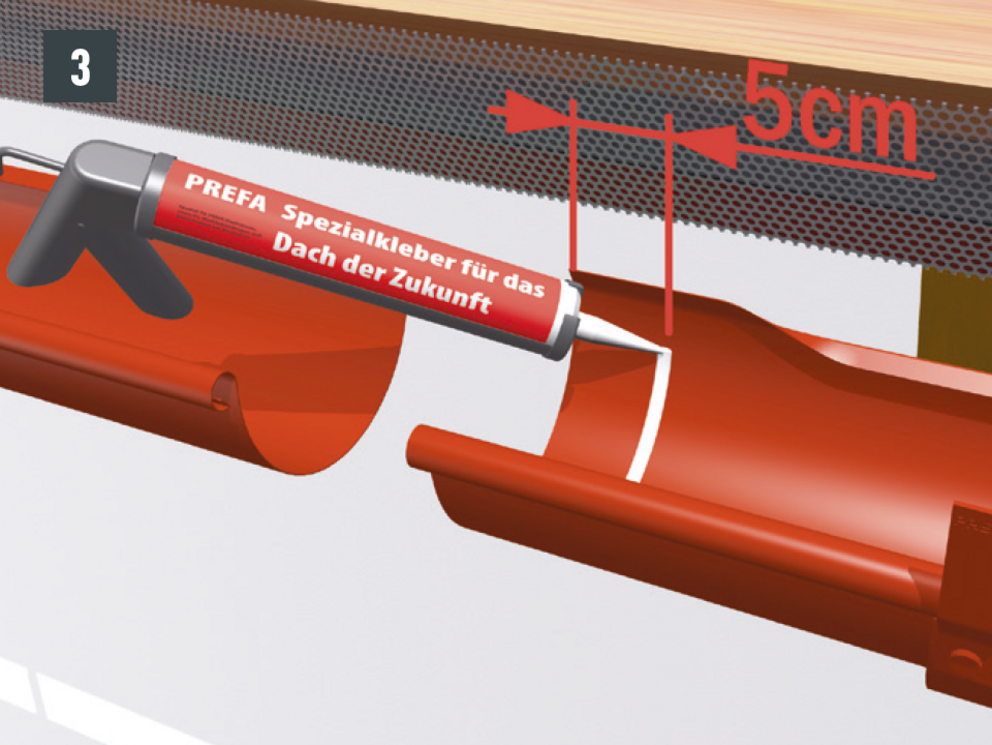

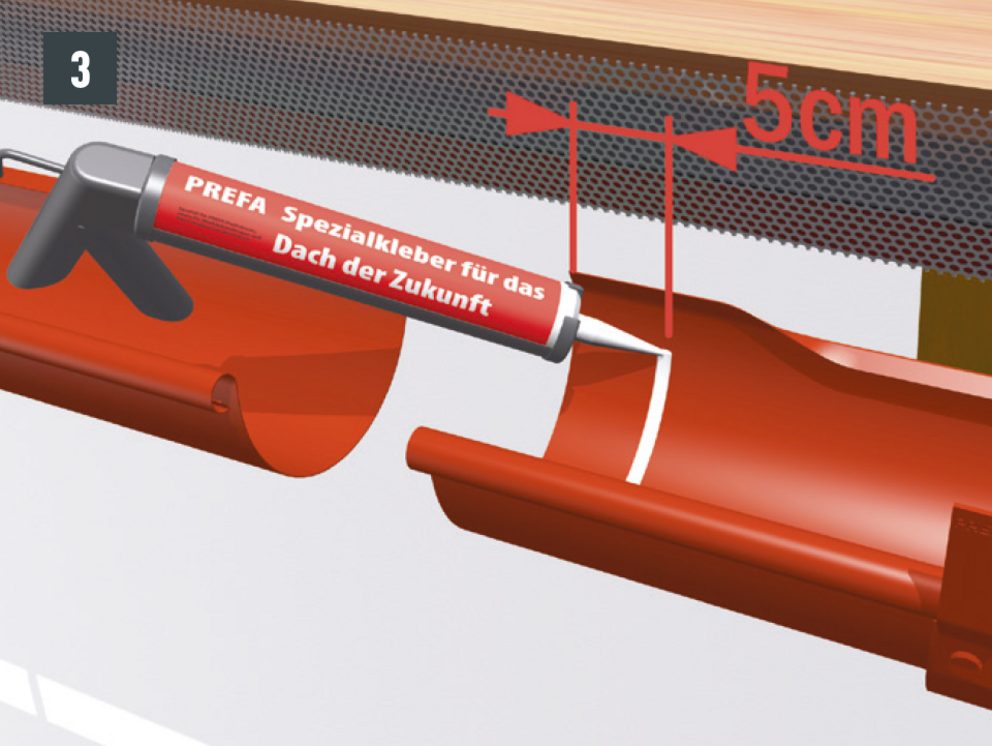

  • Påfør en limperle med en tykkelse på ca. 8 mm med PREFA spesiallim ca. 50 mm før enden av kanalen (figur 3).

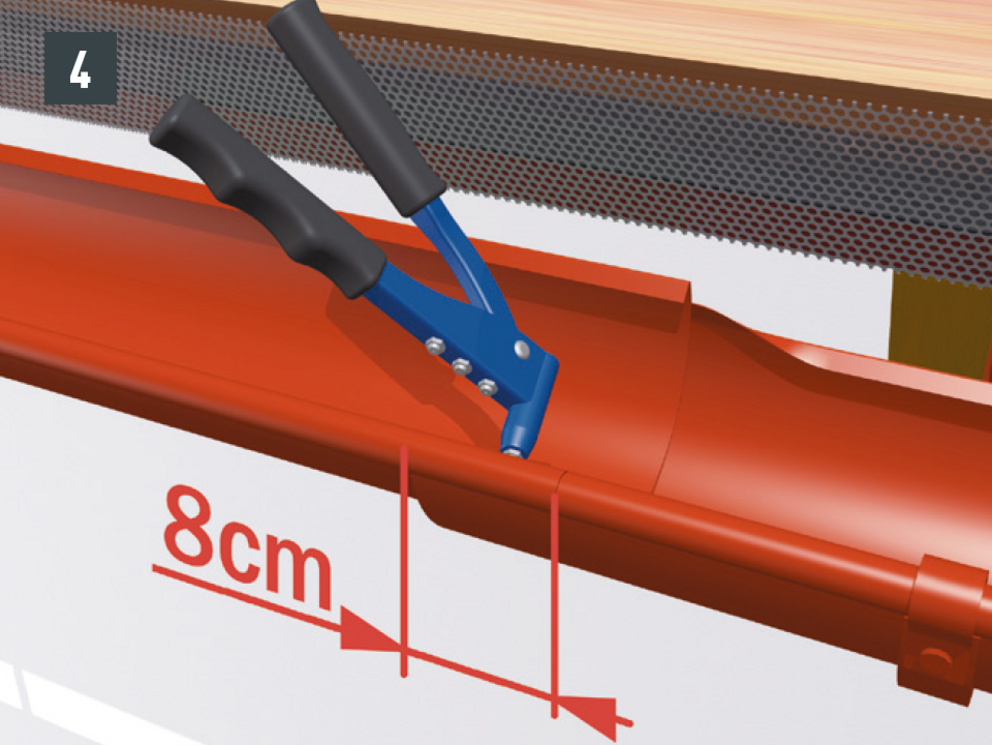

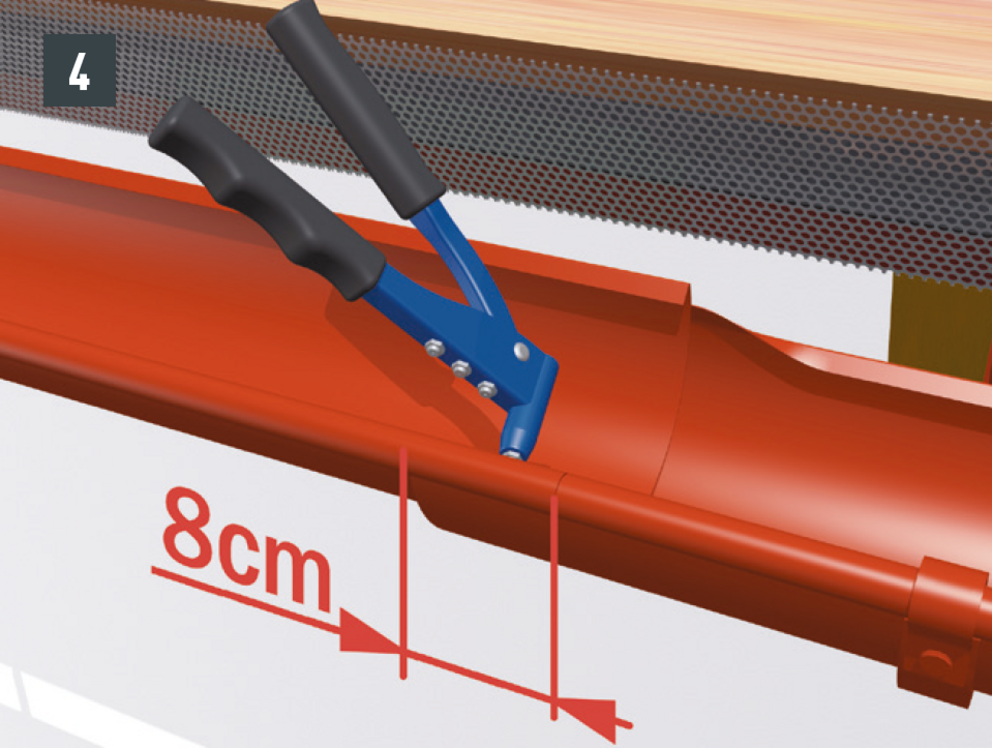

  • Skru kanalene inn i hverandre, plasser en nagle på rennevulsten (figur 4).

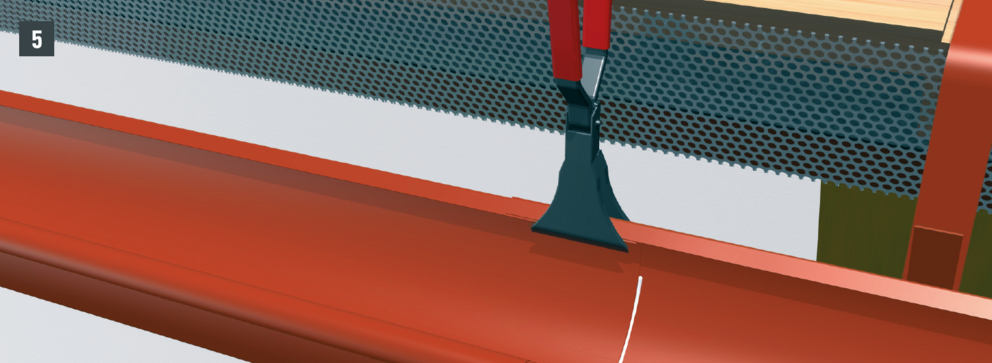

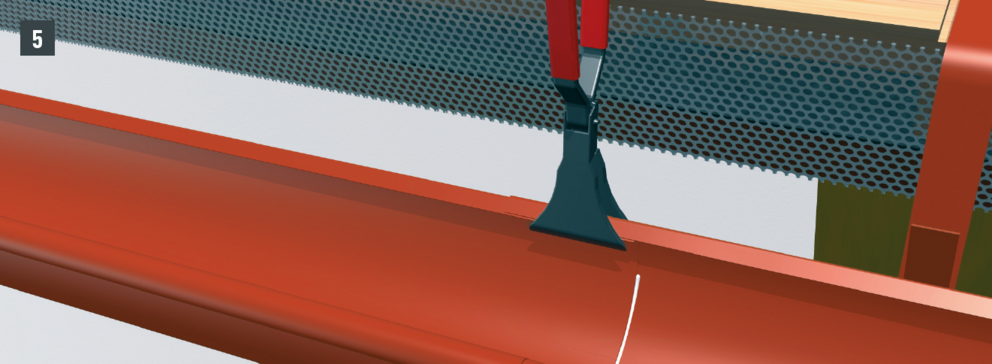

  • Lukk den bakre bakkanten. Ved en fagmessig utført limforbindelse, vil limet trenge ut fra innsiden (figur 5).

Nagle kanalforbindelse

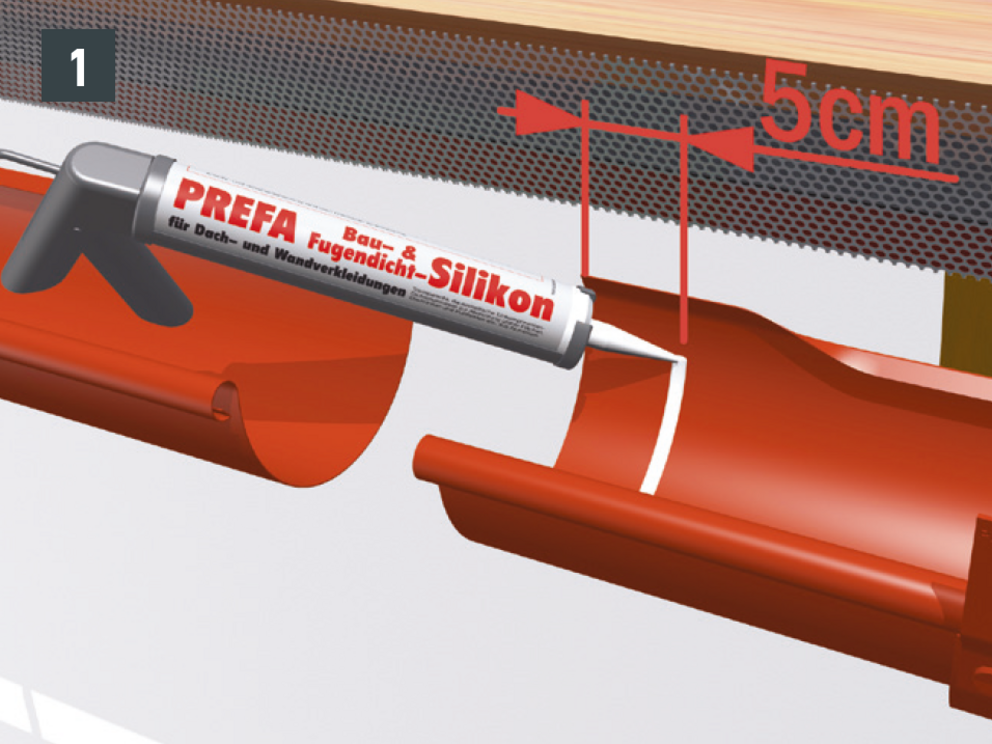

  • Påfør en perle (ca. 8 mm tykk) av PREFA spesialsilikon på den rengjorte og tørre renneenden 50 mm før enden (figur 1).

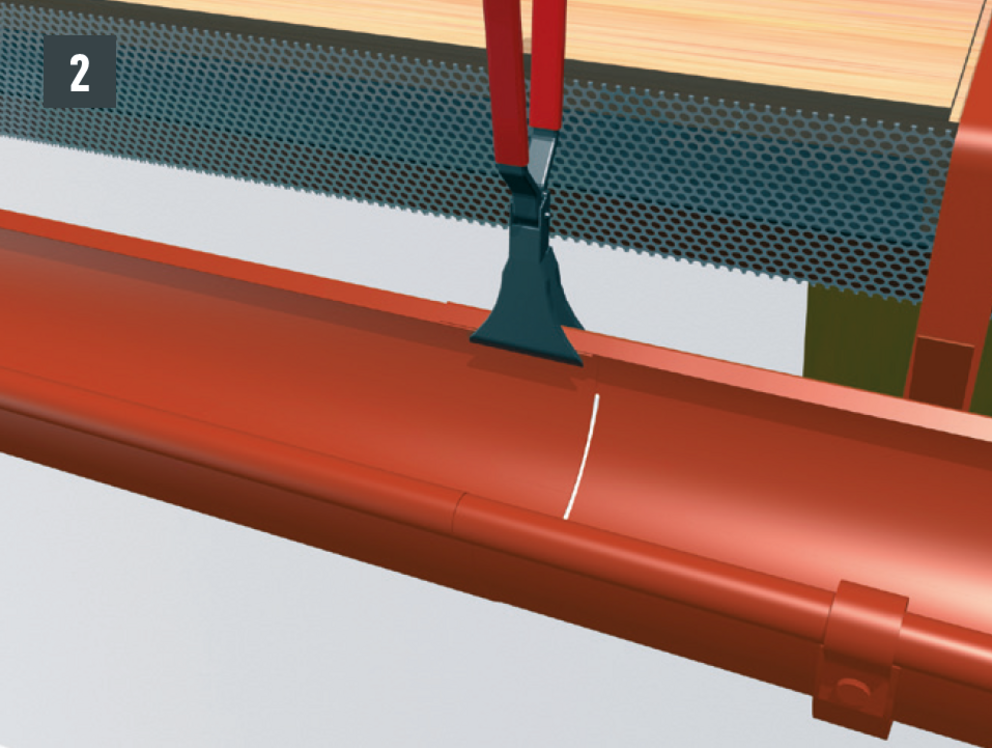

  • Skru takrennene inn i hverandre med minst 80 mm og lukk den bakre bakkanten (figur 2).

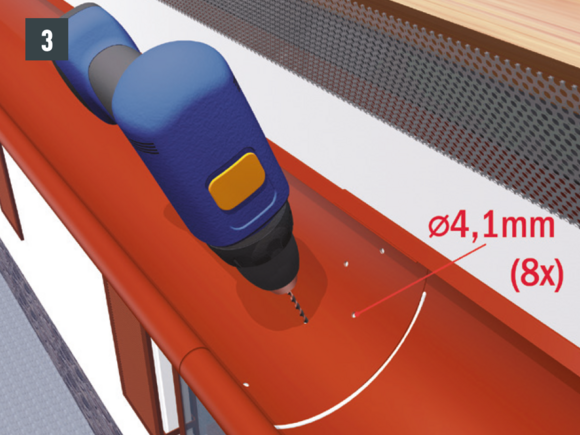

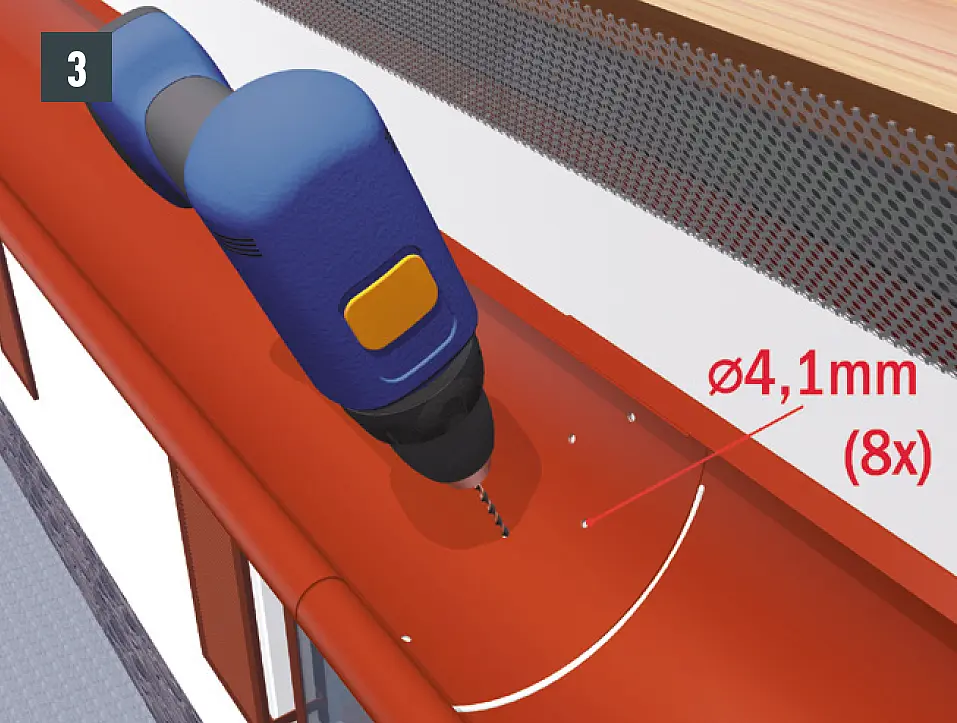

  • Sett naglehullene med Ø 4,1 mm (figur 3).

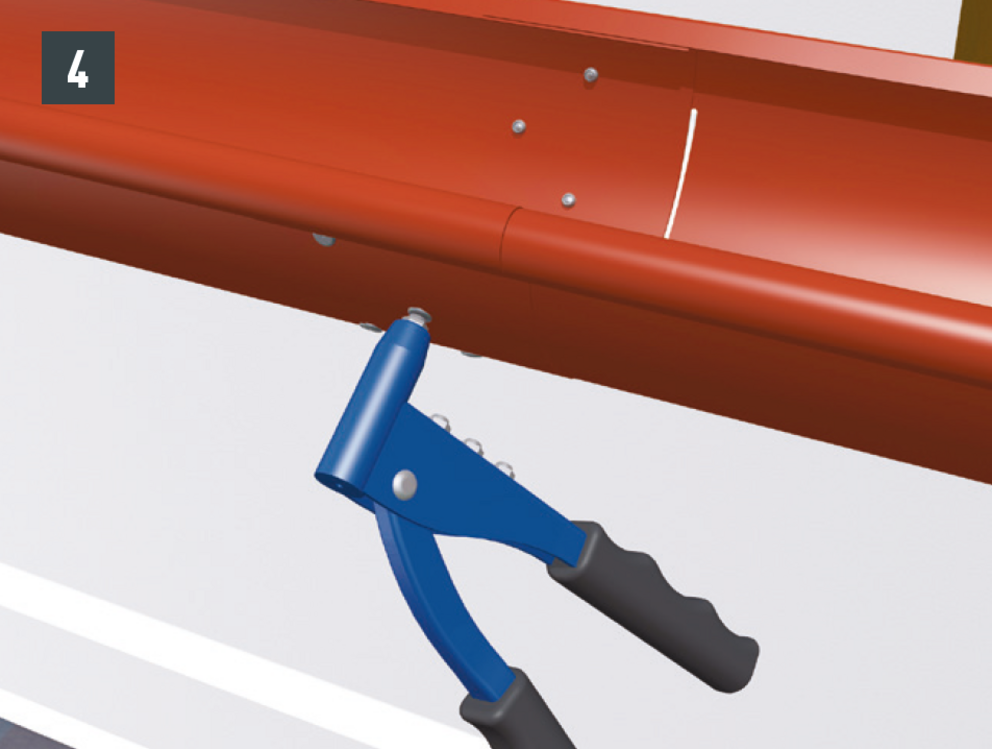

  • Nagle 4 × 9,5 mm i korssting med patentnagler (figur 4).
    • Hengende takrenne 250 6 stk. Nagler per søm
    • Hengende takrenne 280 og hengende takrenne 333: 8 stk. Nagler per søm
    • Takrenne 400 10 stk. Nagler per søm

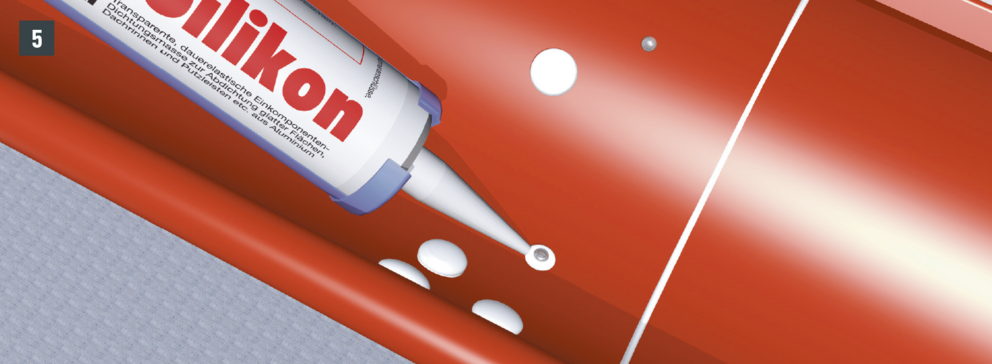

  • Forsegle naglene på innsiden (figur 5).

Kanalforbindelse dilamontering

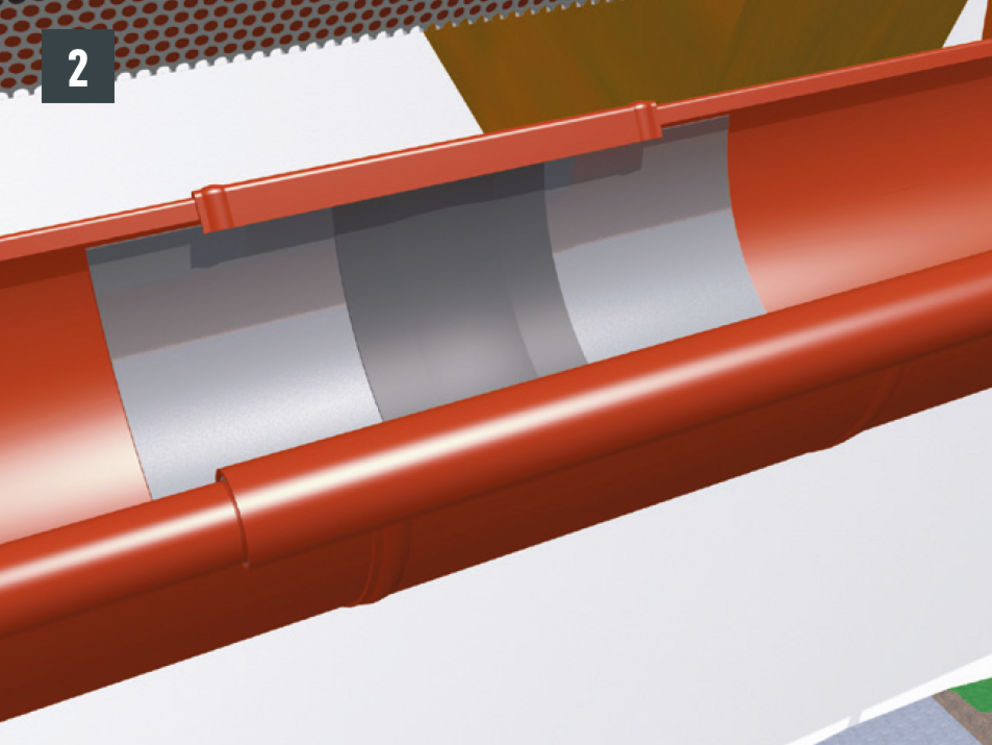

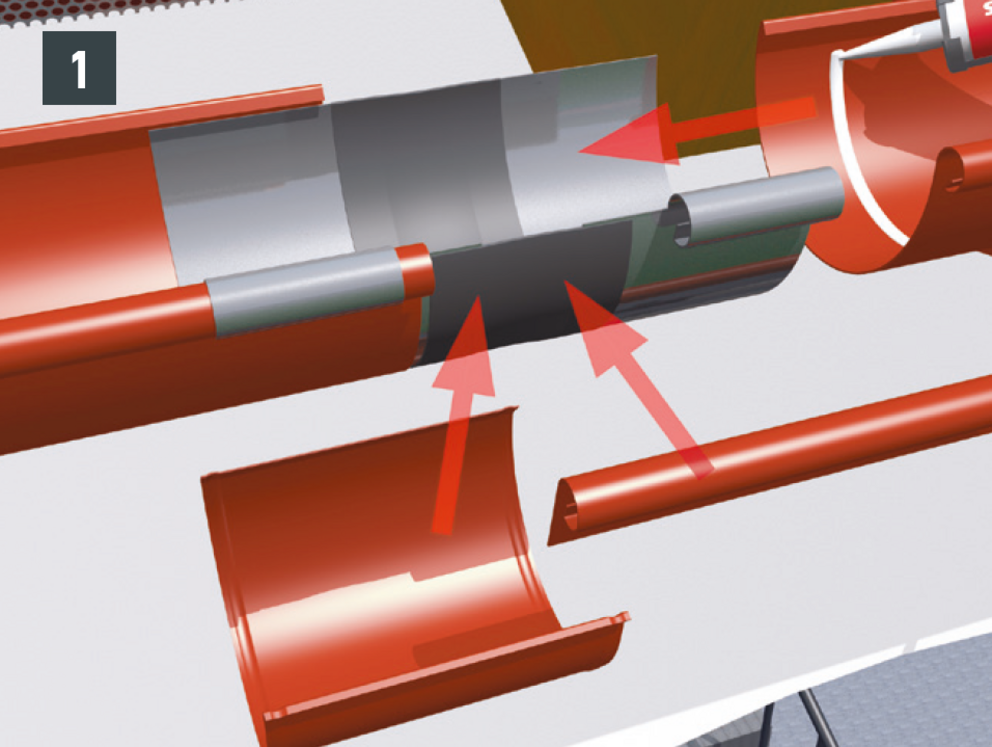

  • Dilaavstand ved utenforliggende kanal: Hengende takrenne maks. 12 m, kantkanal maks. 6 m, ved hjørner skal dilaavstanden halveres. Forbindelsen kan lages som en lim- eller nagleforbindelse (figur 1 og 2).

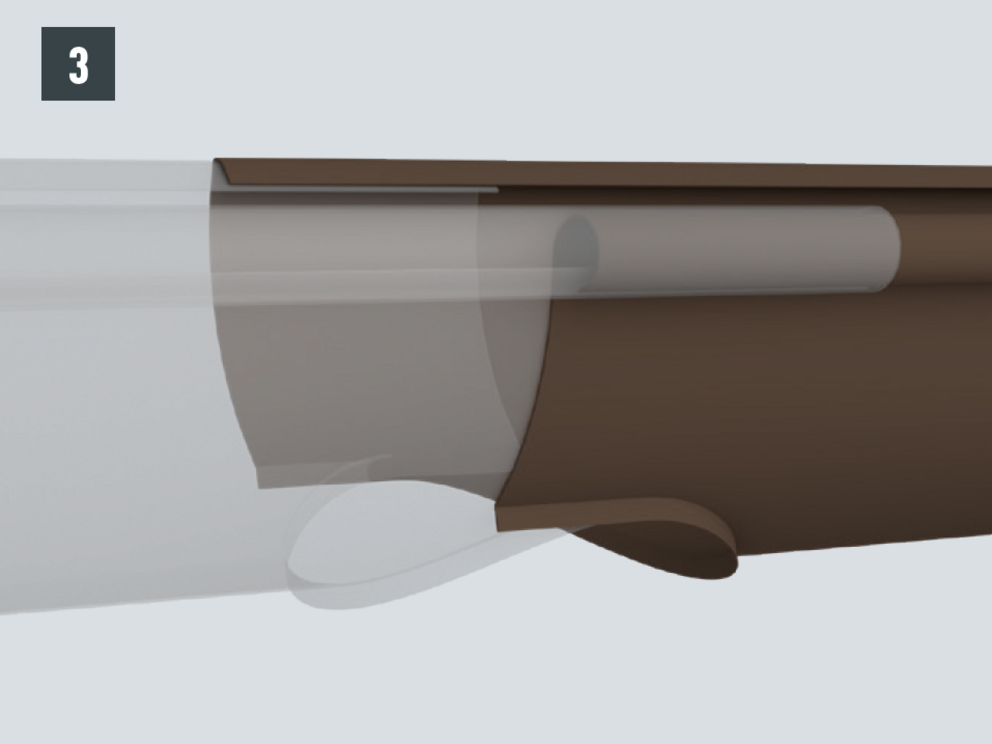

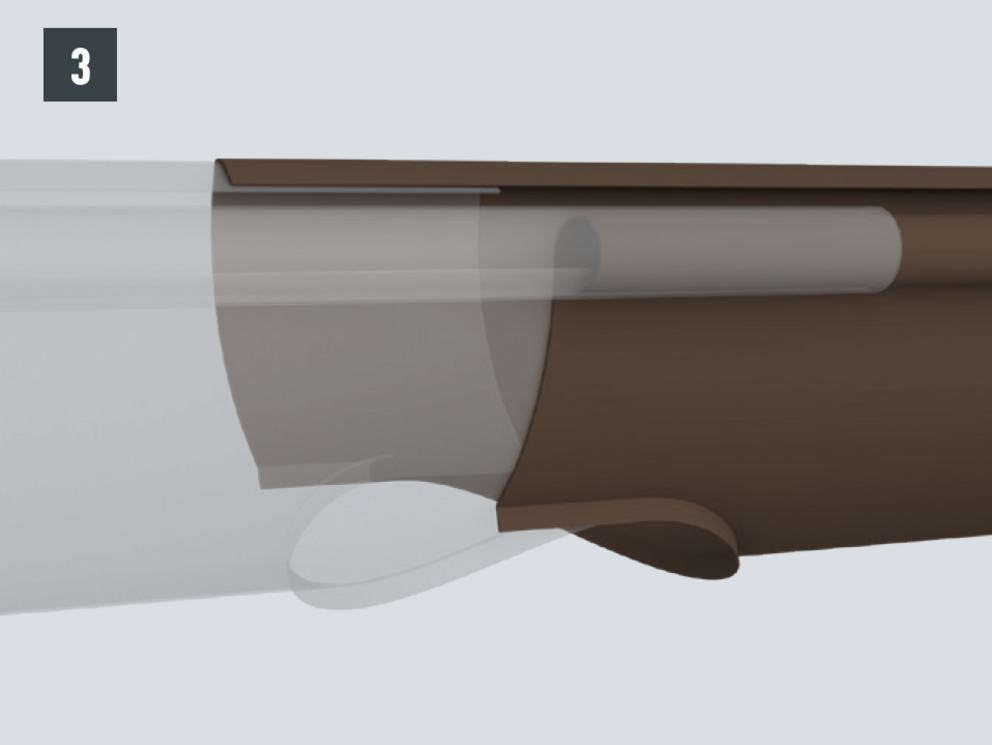

  • Lavpunkts glidekant – kanalforbindelsespunktet dannes i beholderområdet til kanalen. Skyv endene av kanalene 80 mm inn i hverandre og skjær av (ikke nagle!) (Figur 3).

Montering av kanalbunnen

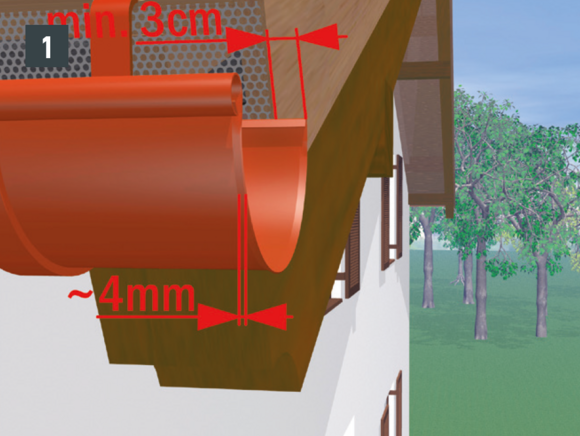

  • Kanalenden for kanalbunnen skal være 4 mm utover, fremspring til takkant ca. 30 mm (figur 1).

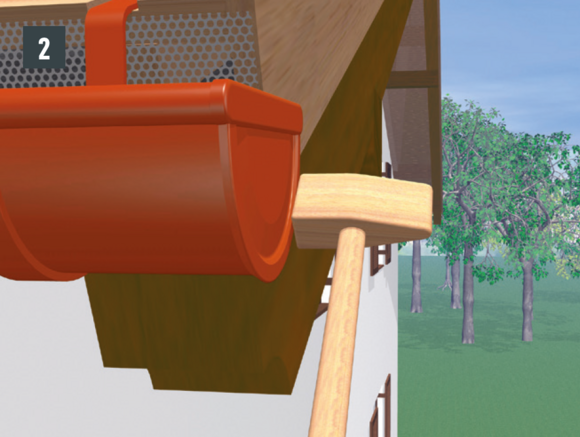

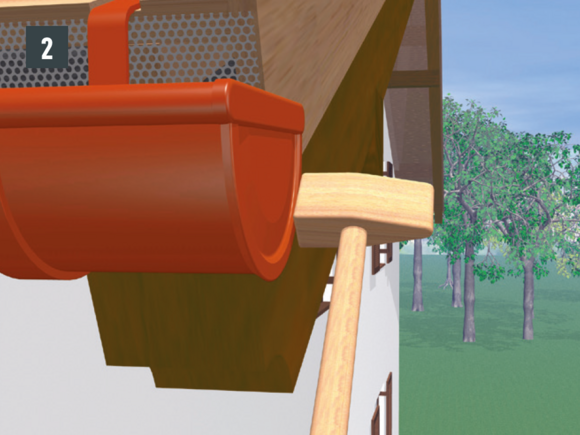

  • Fest endebunnen på kanalen (figur 2).

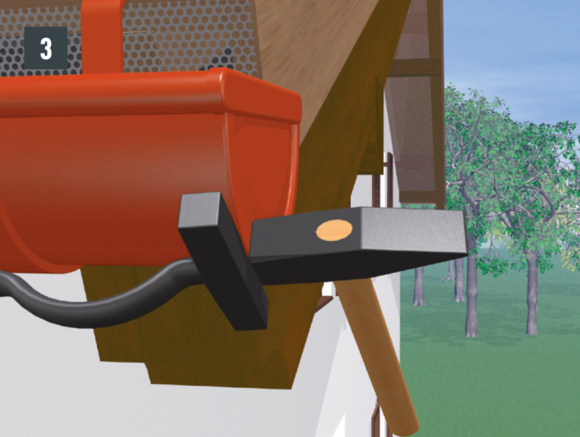

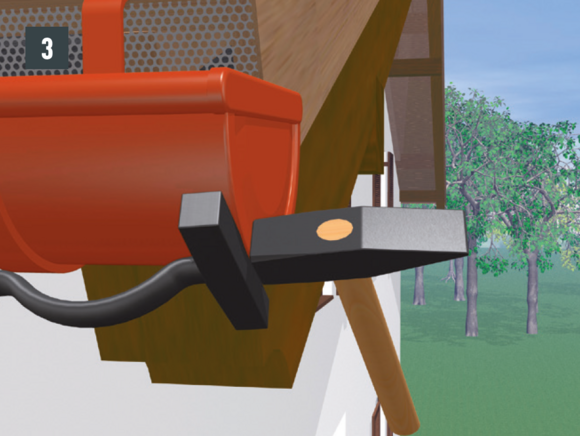

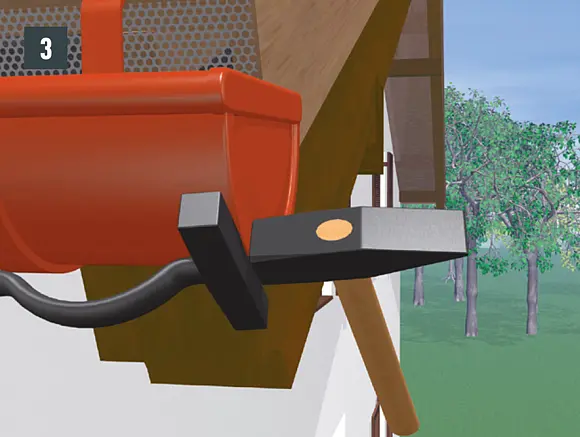

  • Lukk falsen på kanalbunnen (figur 3).

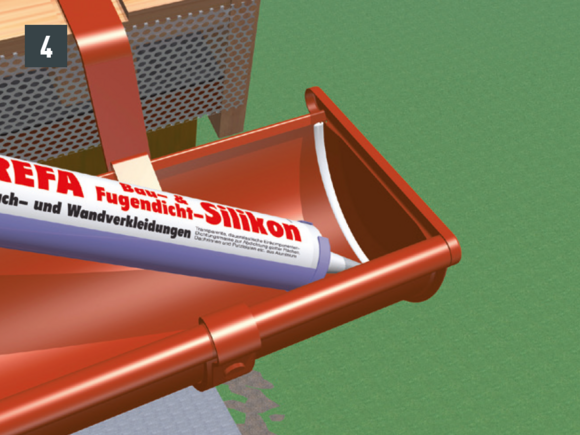

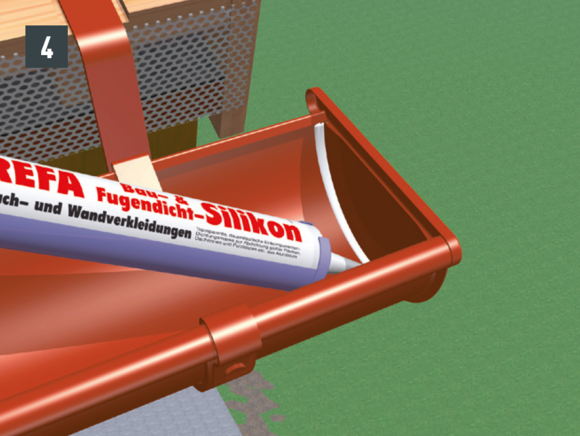

  • Forsegl med PREFA spesialsilikon eller PREFA spesiallim (figur 4).
  • Ferdig montert renneendebunn (figur 5).

Montering av selvklebende bunn

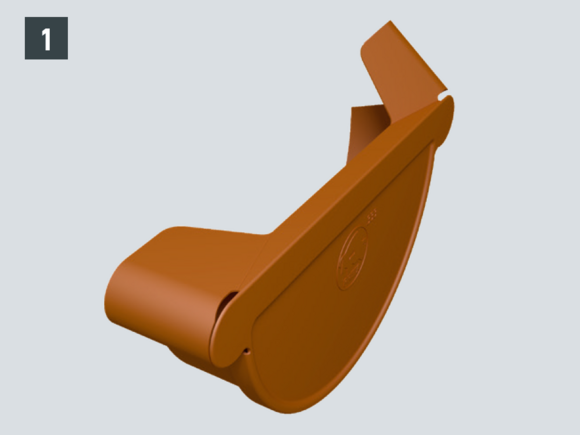

  • Bryt av venstre eller høyre klaff for hånd, avhengig av hvilken side den selvklebende endebunnen er montert på (figur 1).

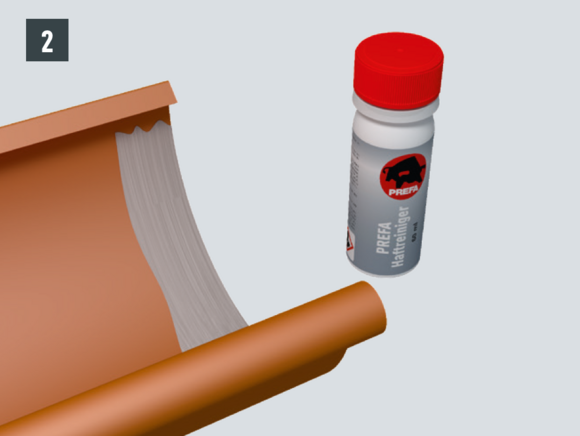

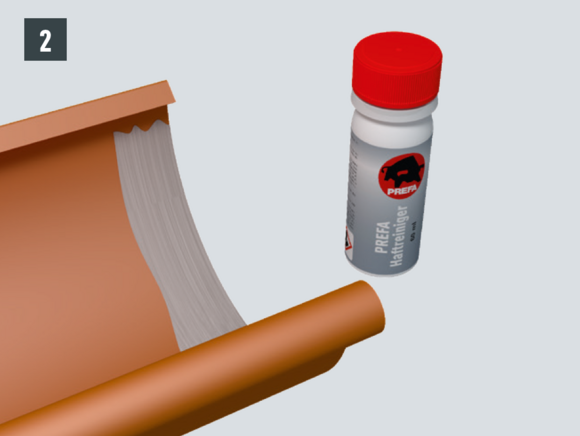

  • Slip limoverflaten med sandpapir. Rengjør overflaten med PREFA limrens og vent i fordampningstiden på 5 minutter. (Fig. 2)).

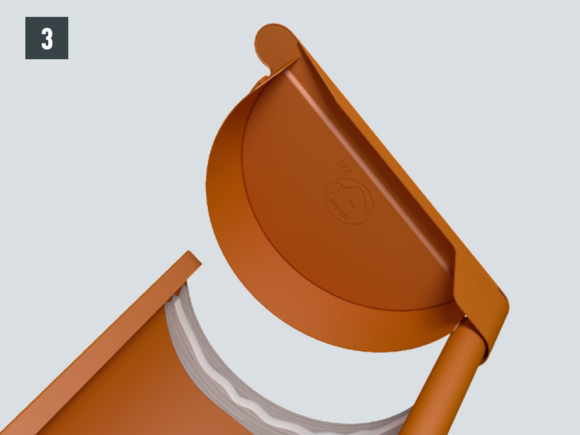

  • Påfør limperlen, sett limbunnen inn i perlen og skru inn i takrennen (figur 3).

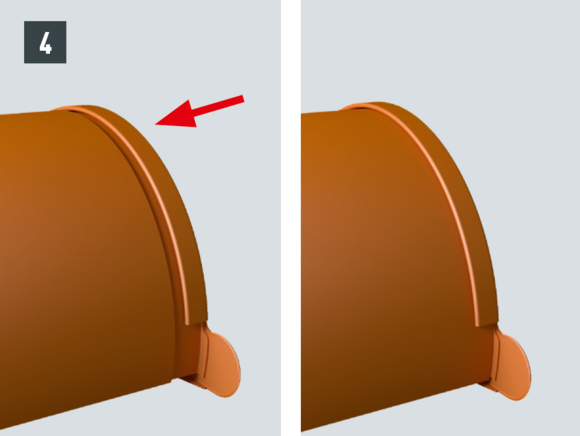

  • Trykk den selvklebende bunnen på takrennen slik at snittkanten ikke lenger er synlig (figur 4).

Montering av beholder

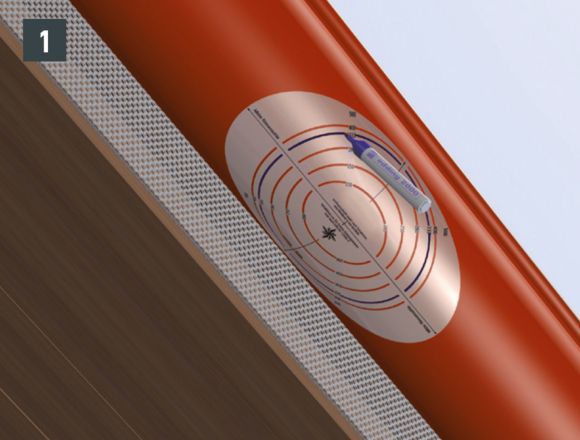

  • For takrennebeholder, merk åpningen på det laveste punktet av kanalen i henhold til malen (fig. 1).

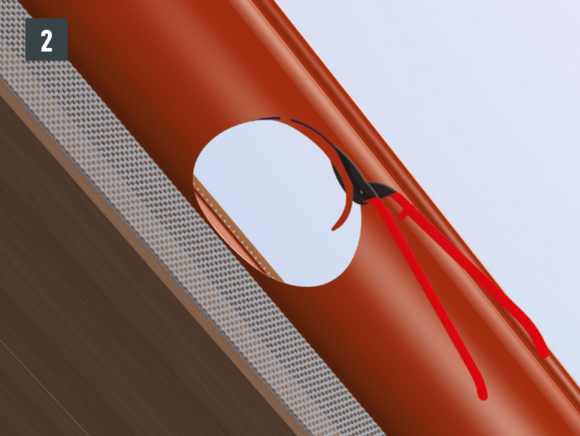

  • Skjær ut åpningen (fig. 2).

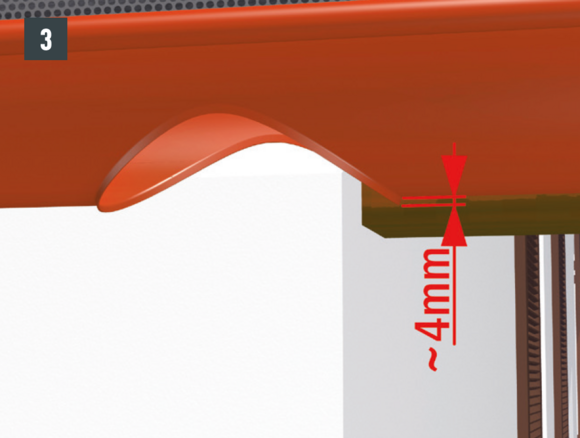

  • Slip åpningen 4 mm nedover (figur 3).

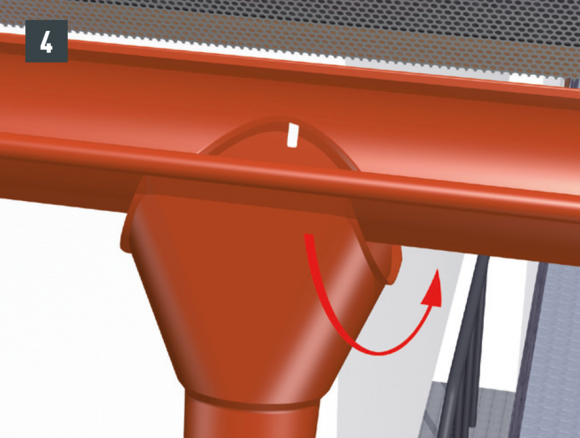

  • Fest takrennebeholderen (figur 4).

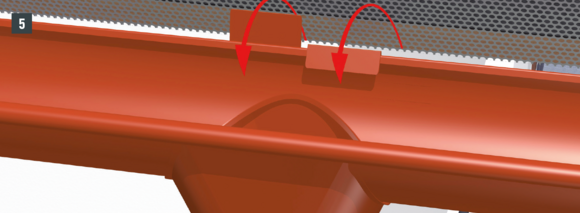

  • Fjær i takrennebeholderen på baksiden av kanalen (figur 5).
