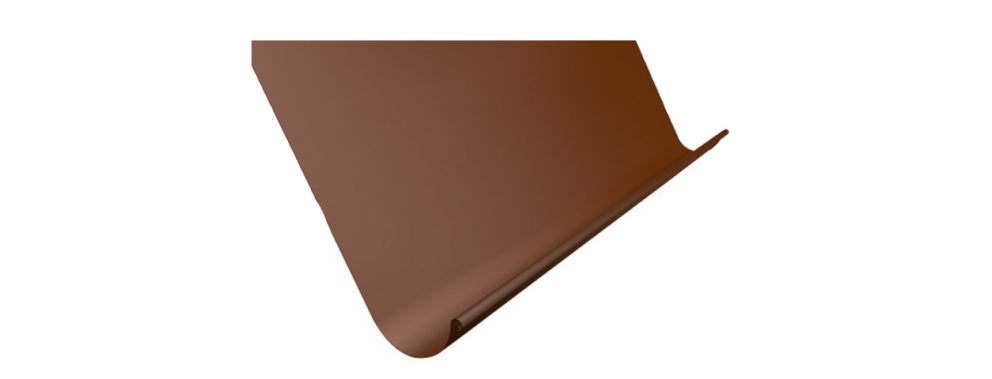

Ved planlegging av kantkanaler må det sikres at de er plassert på nivå med taktekkingen over undertaket/undertekking som går under, eller over ventilasjonsnivået.

Kantplatene skal planlegges og utføres i seksjoner på opptil 3 m lengde når kuttlengden er opptil 500 mm, og i seksjoner på opptil 1 m lengde når kuttlengden er opptil 800 mm. Bestemmelsene for falsede tekkinger gjelder ved tilskjæringer på over 800 mm.

Kantplaten må nå minst 15 cm bak det hvilende området på kantkanalen og bør ha et emne på minst 400 mm.

Under 25° takhelling må kantplatene ha en bakkant på minst 15 mm på taksiden.

PREFA-kantkanalen må vanligvis dimensjoneres med en minimum helling på 3 mm/m. I spesielle tilfeller kan imidlertid PREFA-kantkanalen også planlegges uten helling.

Merknad

Hvis hellingen reduseres, må det forventes økt rengjøring eller vedlikehold.

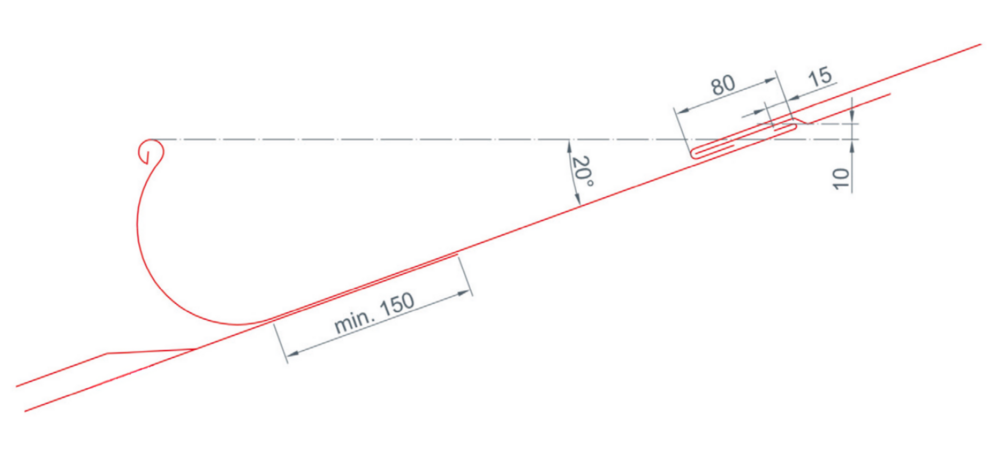

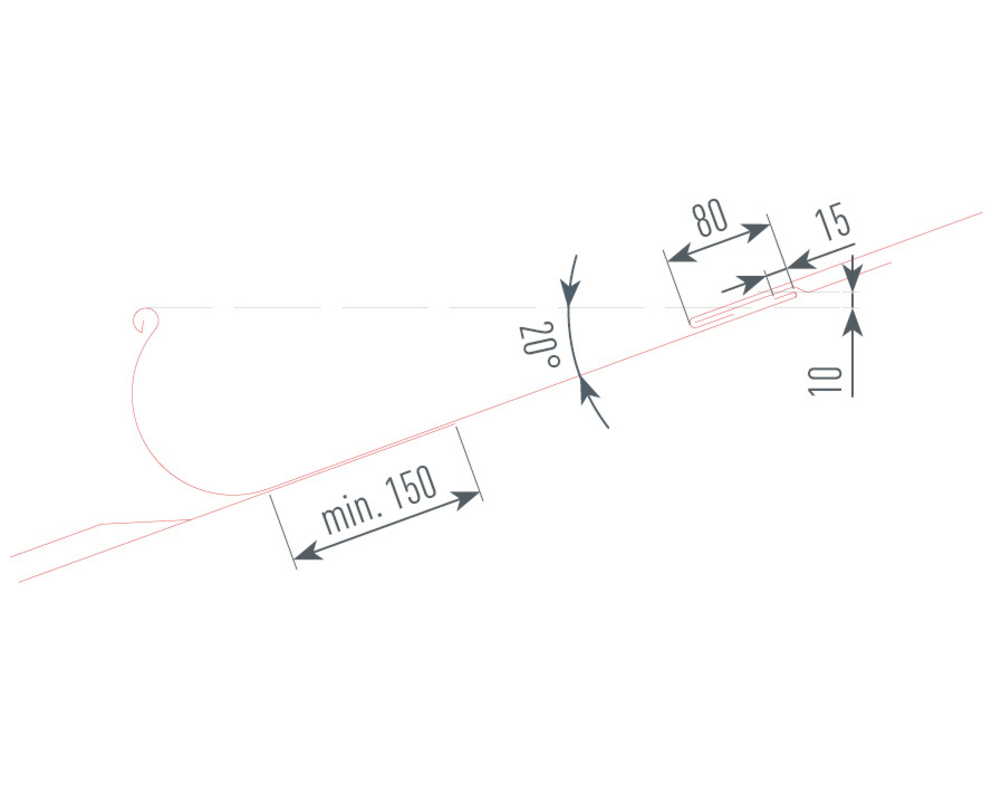

Det må sikres at den bakre kanten på taksiden ligger 10 mm høyere enn forsiden av kantrennen. Dette resulterer i en minste takhelling på 20° for PREFA-kantkanalen (se figuren nedenfor).

Minimum takhøyde PREFAs kantkanal

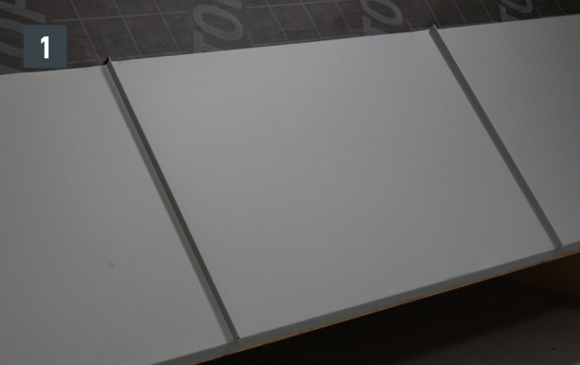

Monter kantplaten i henhold til nasjonale standarder og tekniske forskrifter (figur 1).

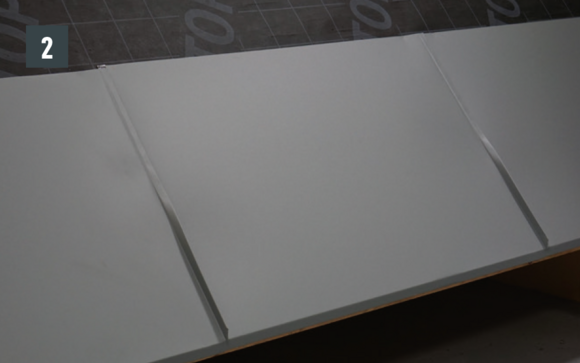

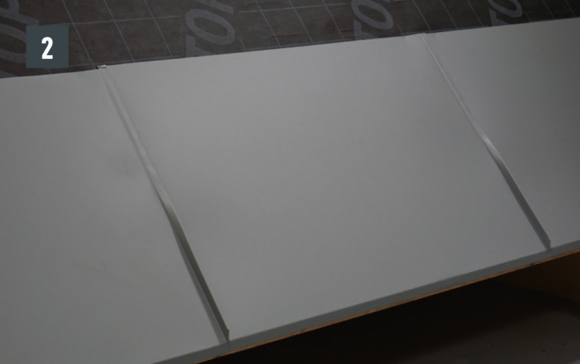

Bøy falsene utover i den øvre enden (figur 2).

Merknad

Bøy falsene slik at kantkanalen hviler minst 15 cm på kantplaten. Pass på hellingen.

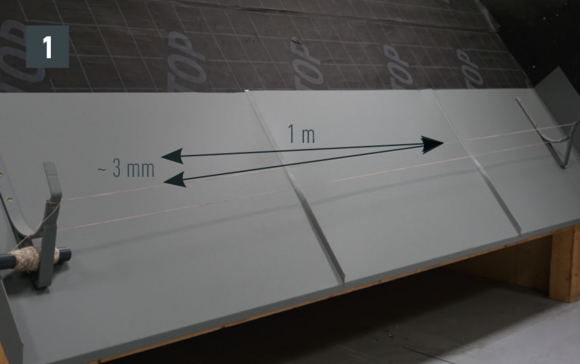

Fest de høyeste og laveste kantkanalkrokene i sperren. Fest kantkanalkrokene vanligvis i bjelkeavstand (helning ca. 3 mm per meter) (figur 1).

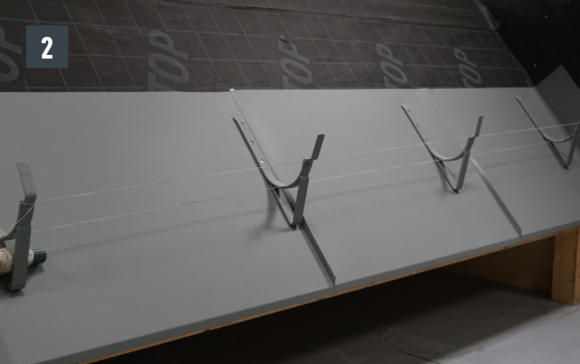

Stram snoren i vannløpet og foran på kantkanalkroken. Monter kantkanalkroken i henhold til snoren i hellingen (figur 2).

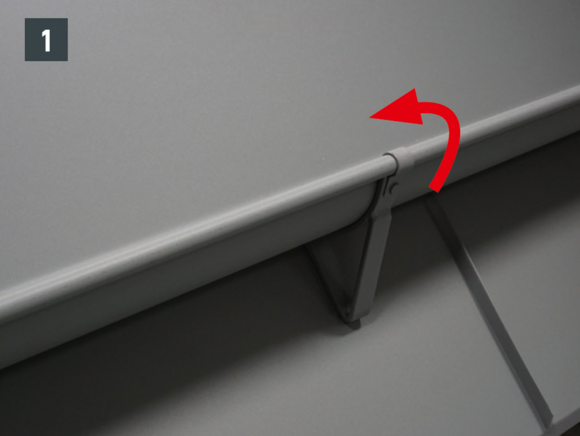

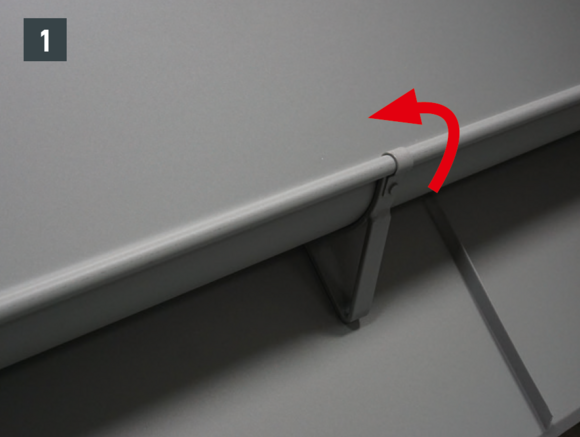

Sett inn kantkanalen og lukk fjærene på kantkanalkrokene. Begynner på det laveste punktet. Overlappingen av takrenneforbindelsen må være i hellingsretningen (figur 1).

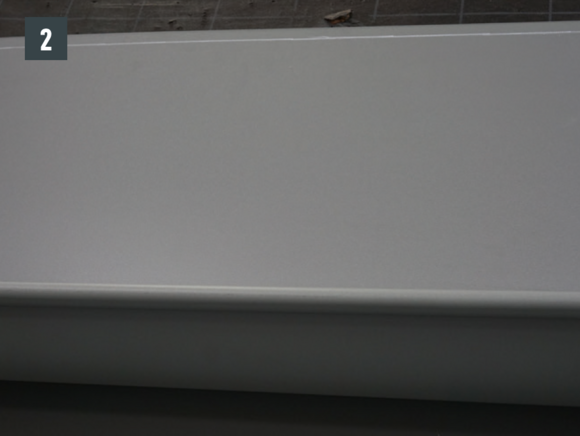

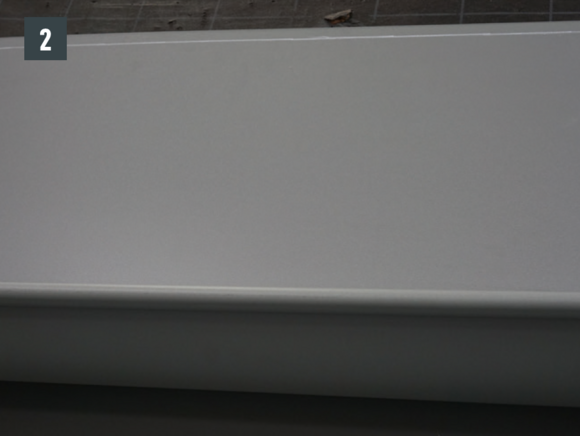

Beskjær kantkanalen i den øvre enden til ønsket lengde (figur 2).

OBS!

Det må sikres at den bakre kanten på taksiden ligger 10 mm høyere enn forsiden av kantrennen.

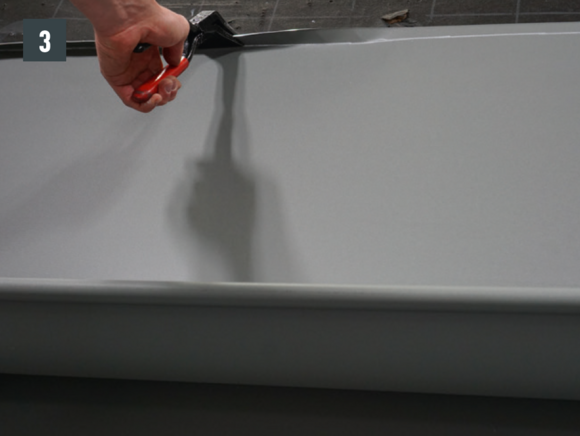

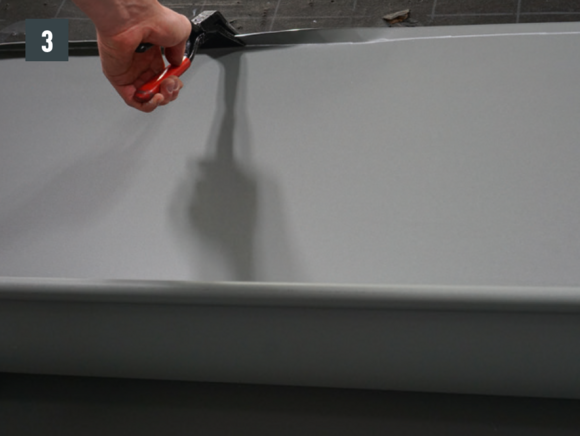

Forbered bakkanten og brett den over (figur 3).

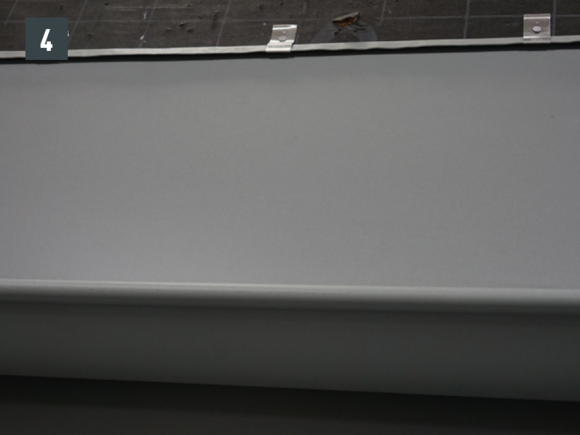

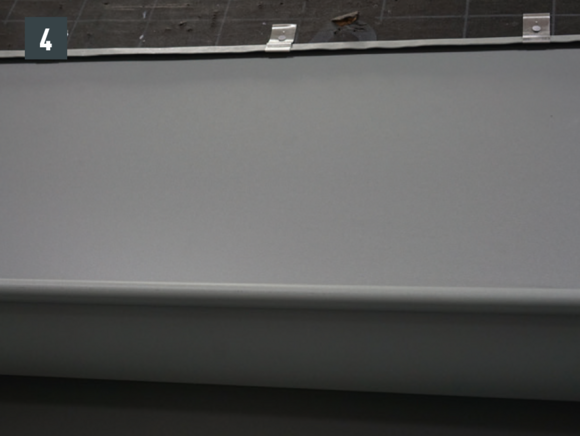

Fest bakkanten ved hjelp av klips (figur 4).

Produkt	Forbindelser
Kantkanal	ca. 5

Kantkanalforbindelser med 1 patron med spesiallim

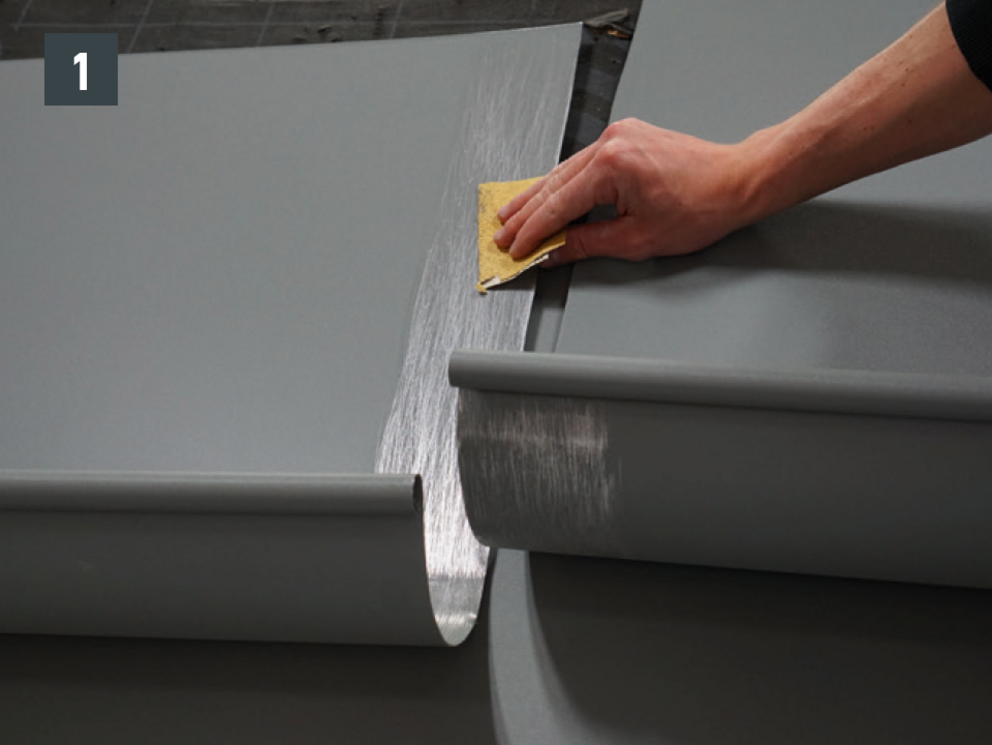

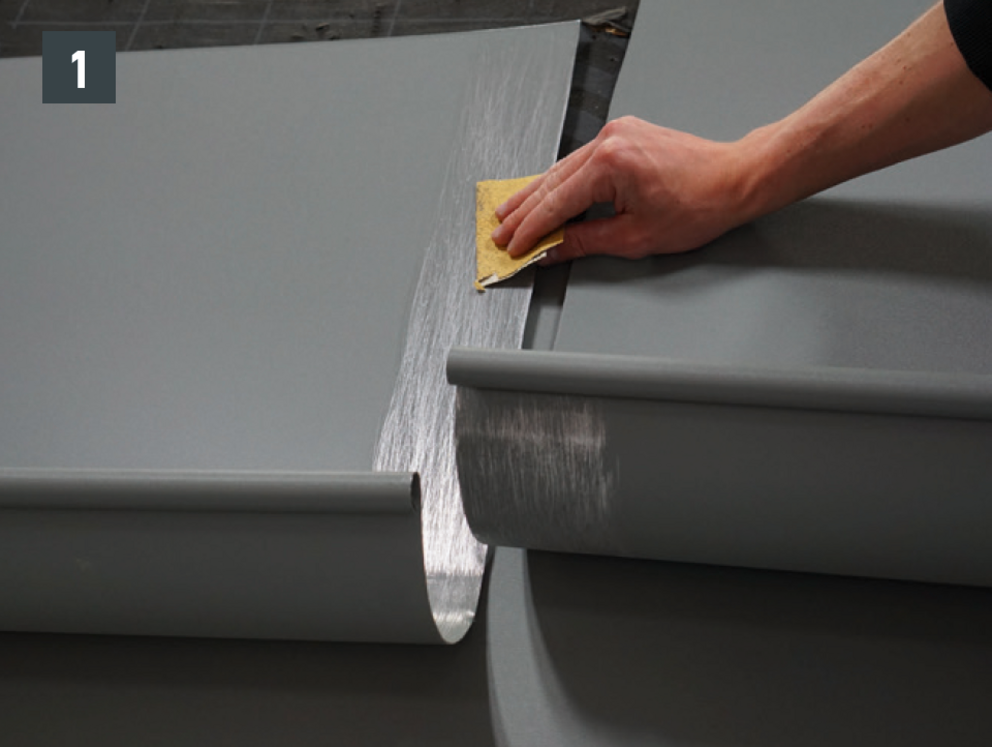

Merk overlappingsområdet (ca. 8 cm) på bunnen eller oversiden av kantkanalen og slip det (figur 1).

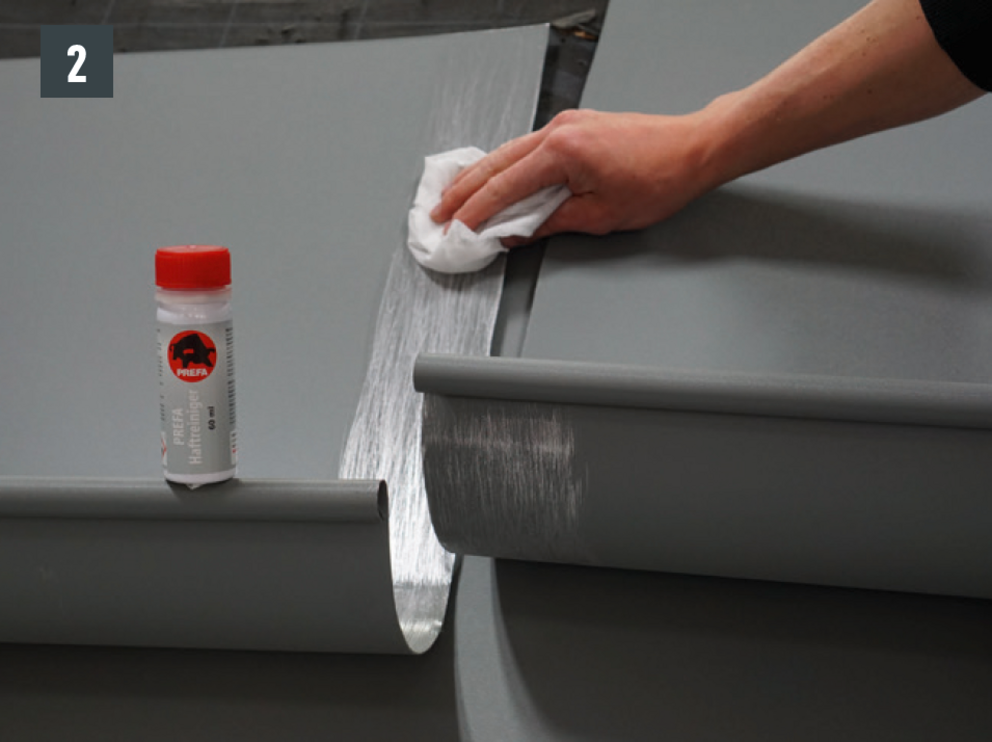

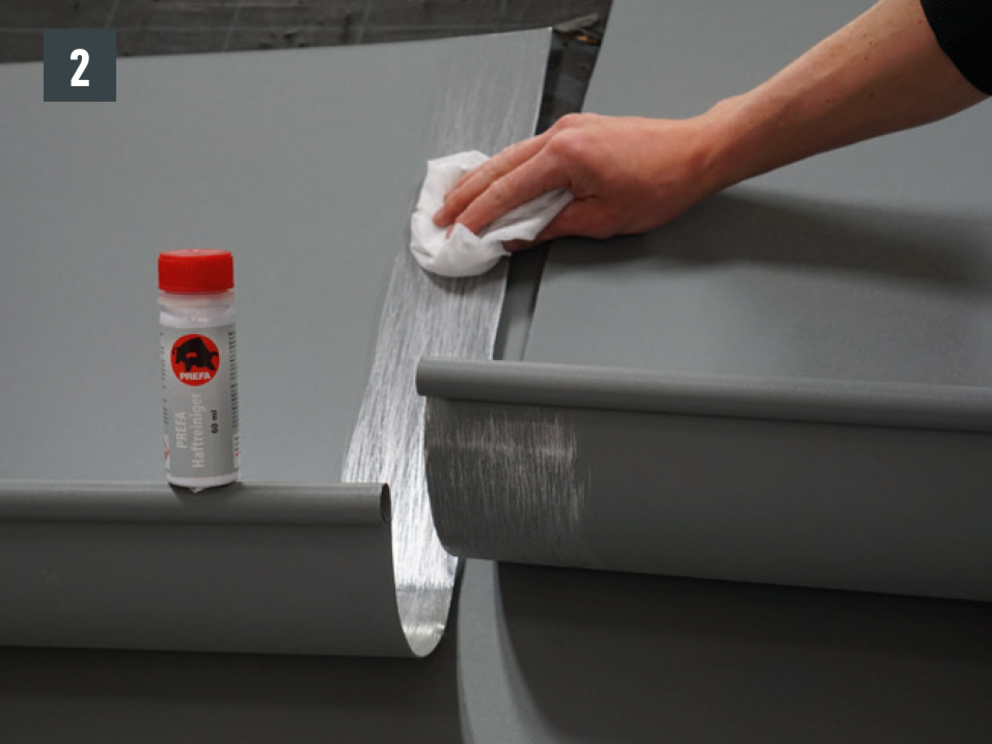

Rengjør de slipte limoverflatene med PREFA limrengjøringsmiddel. Vent ifordampningstiden på 5 minutter (figur 2).

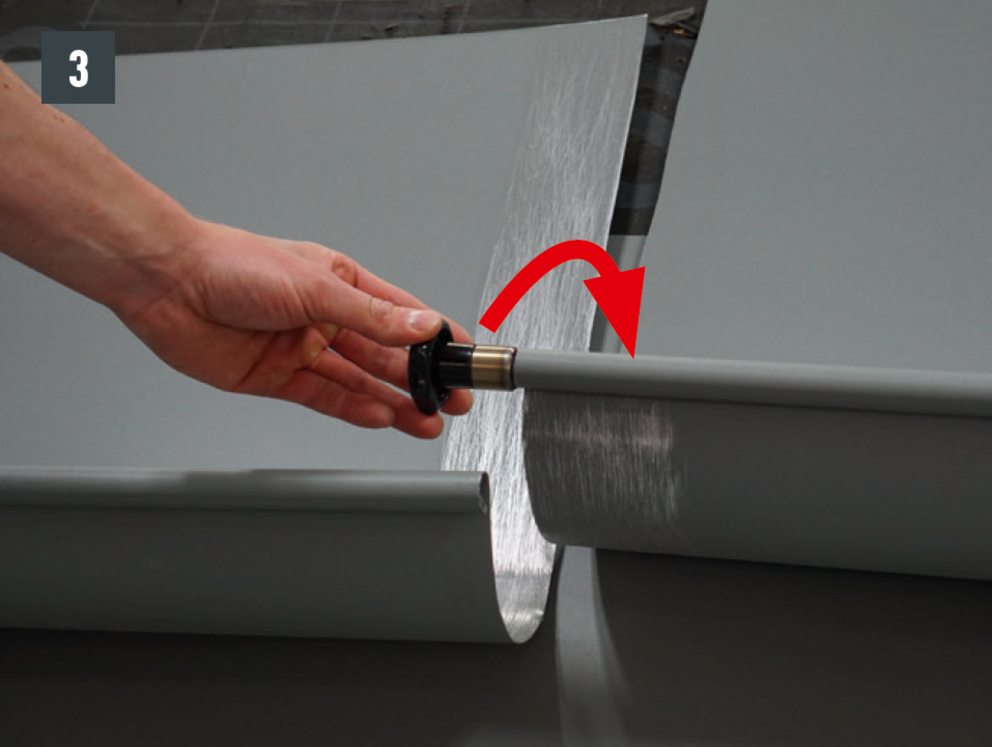

Skru av den overskrudde kantkanalvulsten med PREFA-kanalvulståpneren for å lette påfølgende sammenkobling (figur 3).

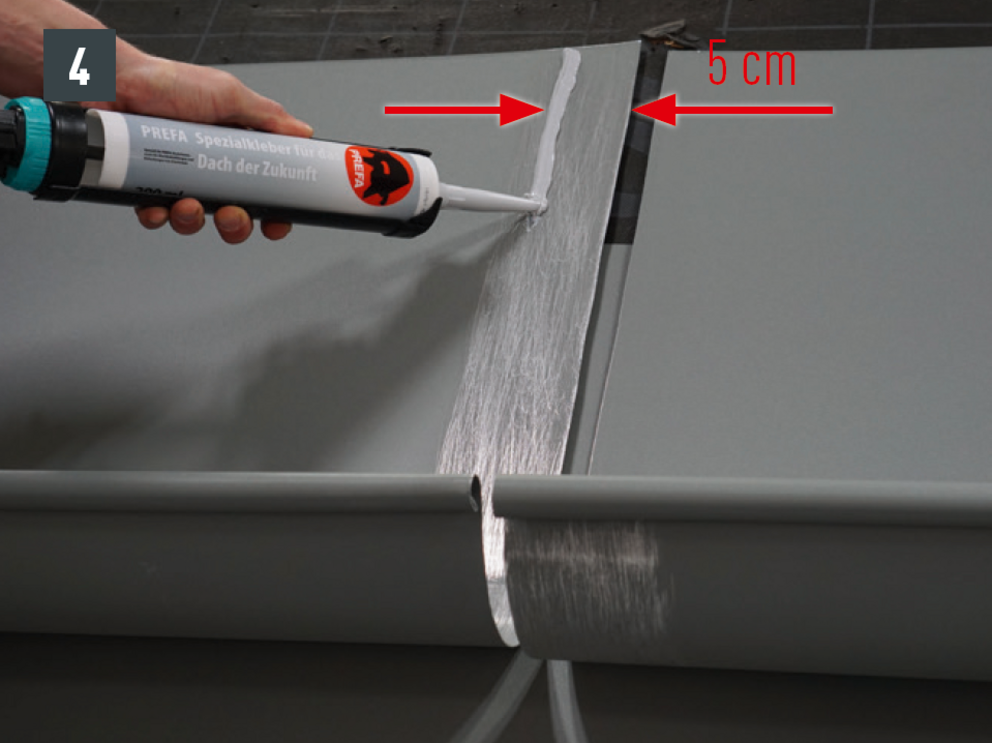

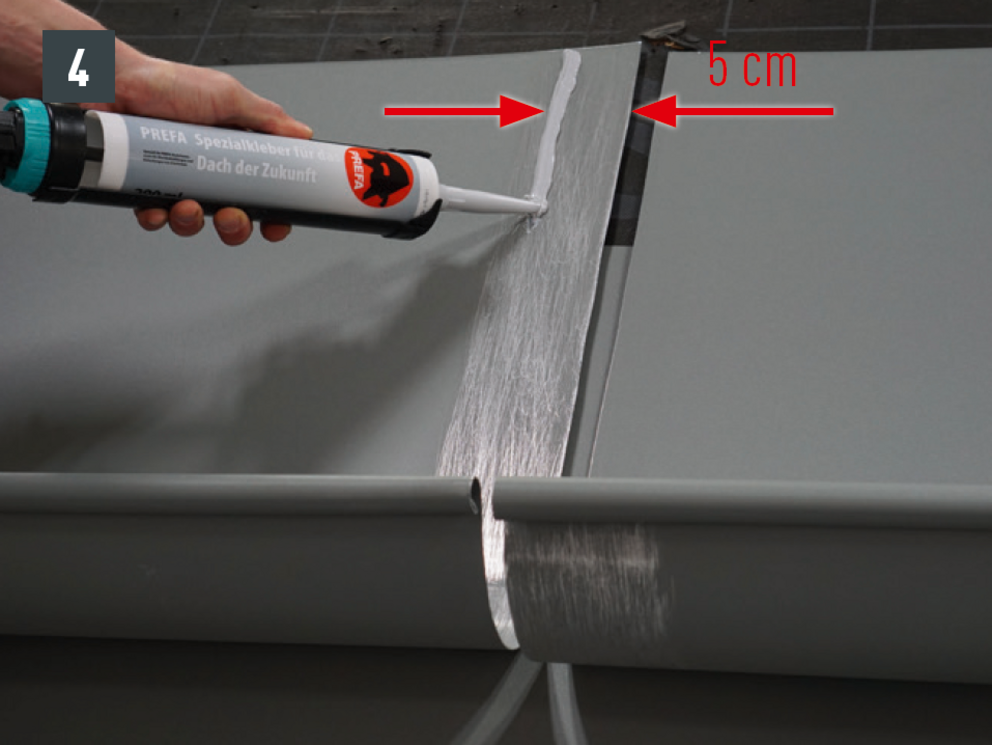

Påfør en limperle med en tykkelse på ca. 8 mm med PREFA spesiallim ca. 50 mm før enden av takrennen (figur 4).

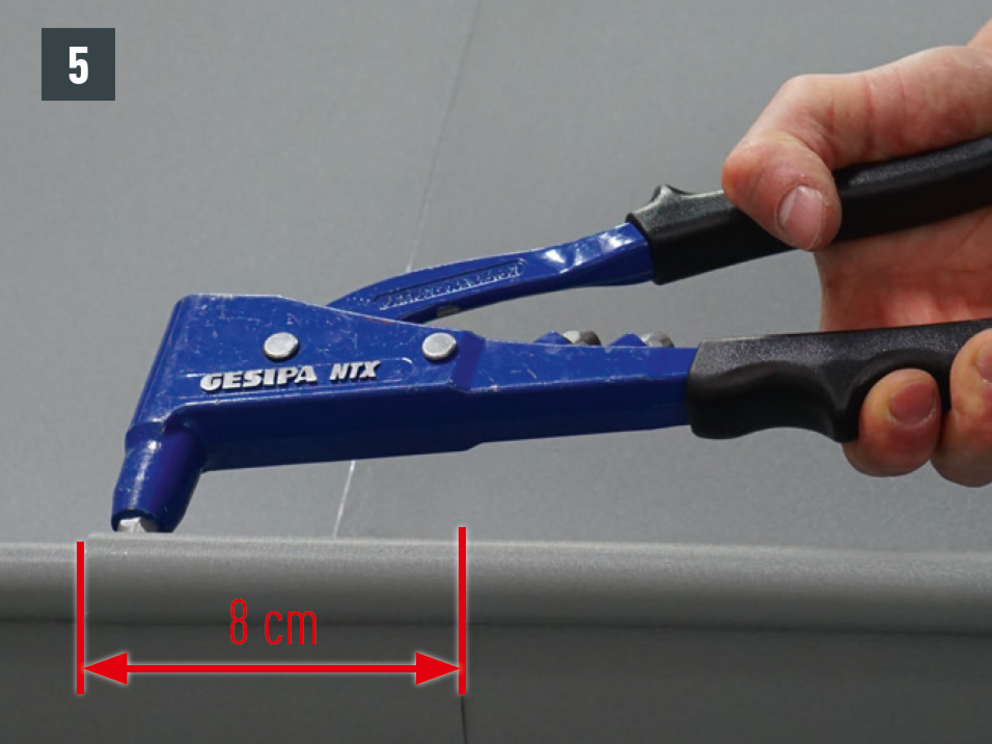

Vri kantkanalene inn i hverandre (overlapping ~ 8 cm) (figur 5).

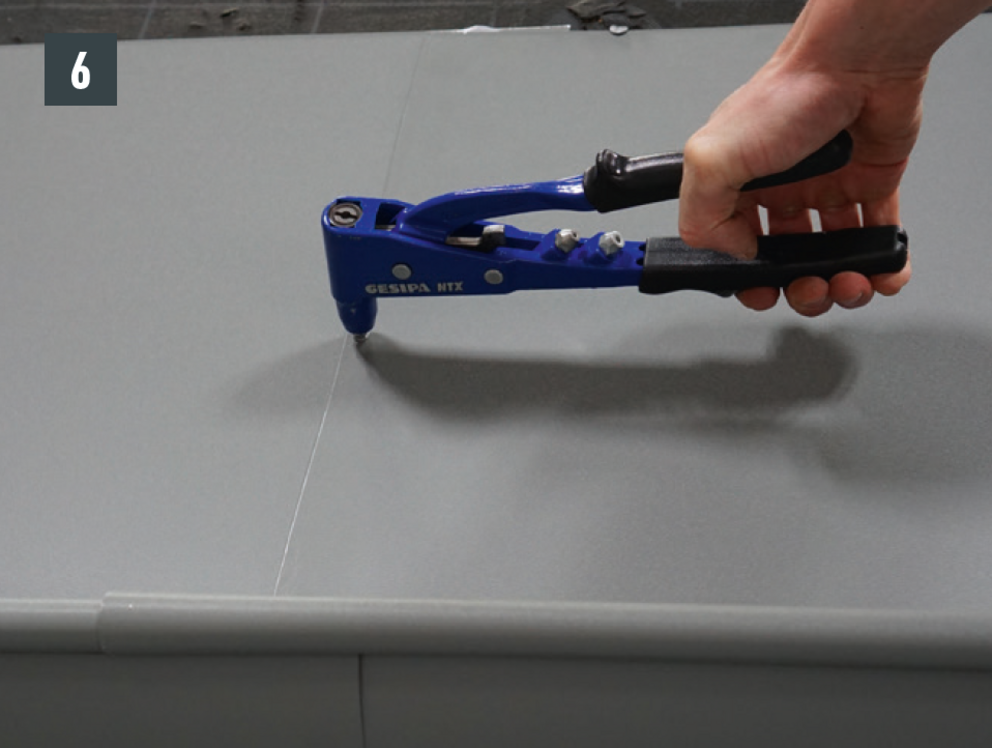

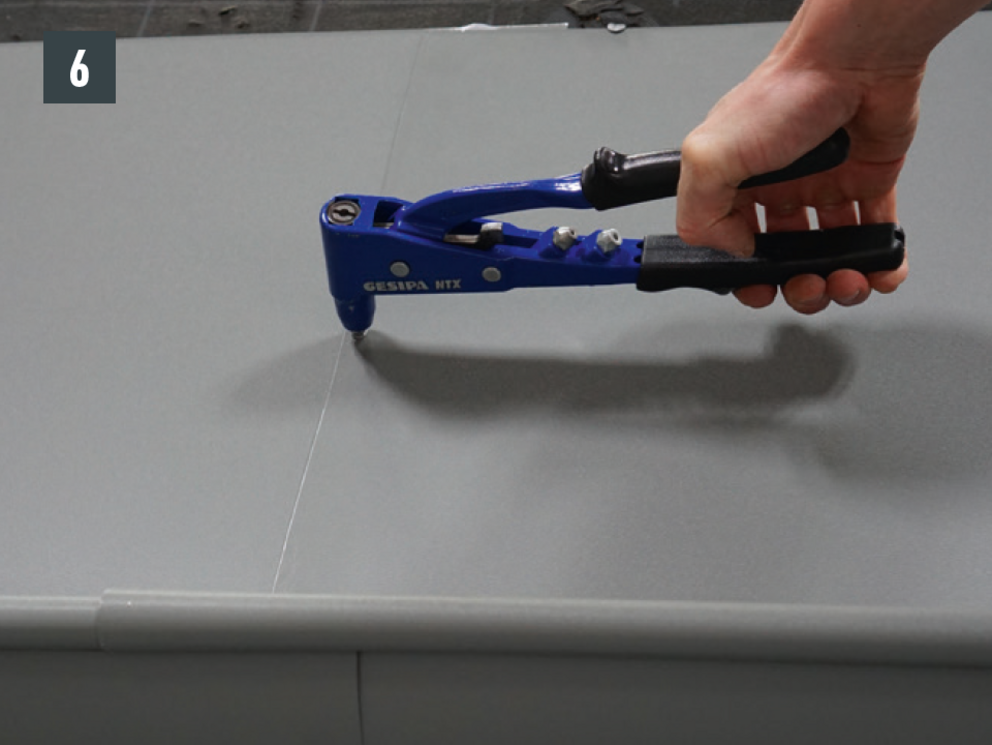

Sett inn naglen for å feste den til kanalvulsten. Fest kantkanalen i midten med ekstra nagler (figur 6).

Kantkanalforbindelsen kan også brukes som en naglet forbindelse med 20 stk. PREFA-patentnagler 4 x 9,5 mm kan produseres i korssting og forsegling ved hjelp av PREFA spesialsilikon.

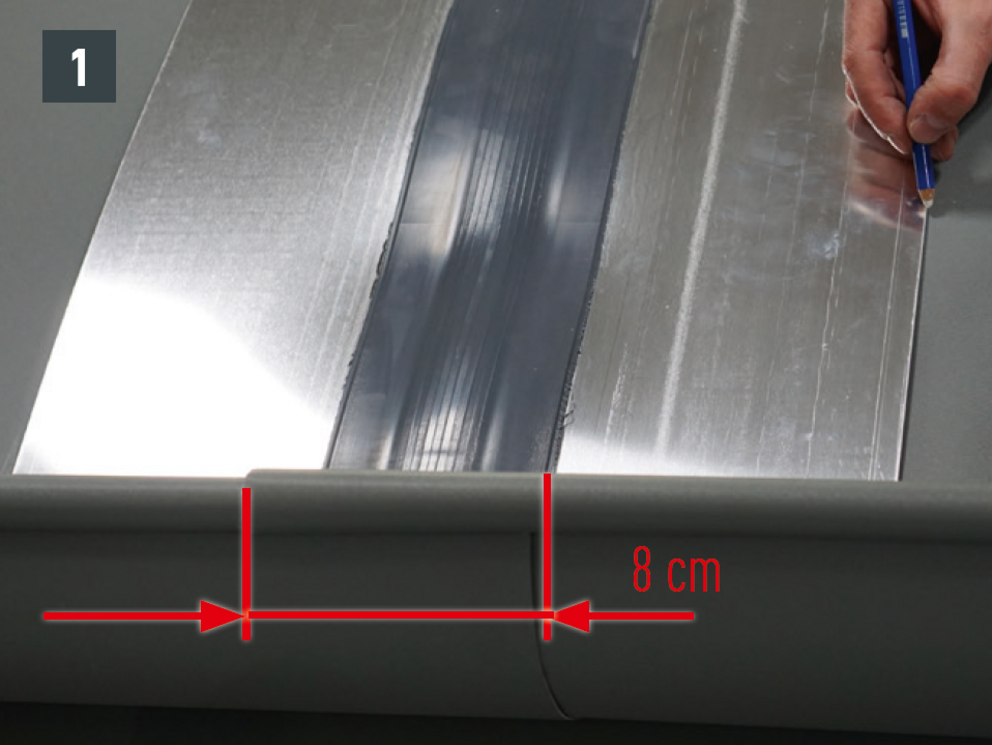

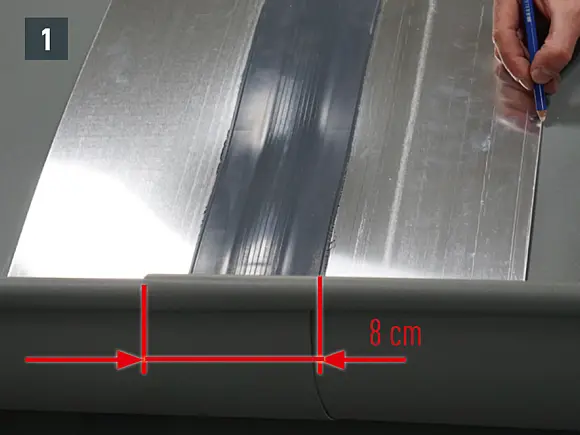

Forbered kantkanalvulsten og vri kantkanalene som skal kobles inn i hverandre – overlapping ca. 8 cm (figur 1).

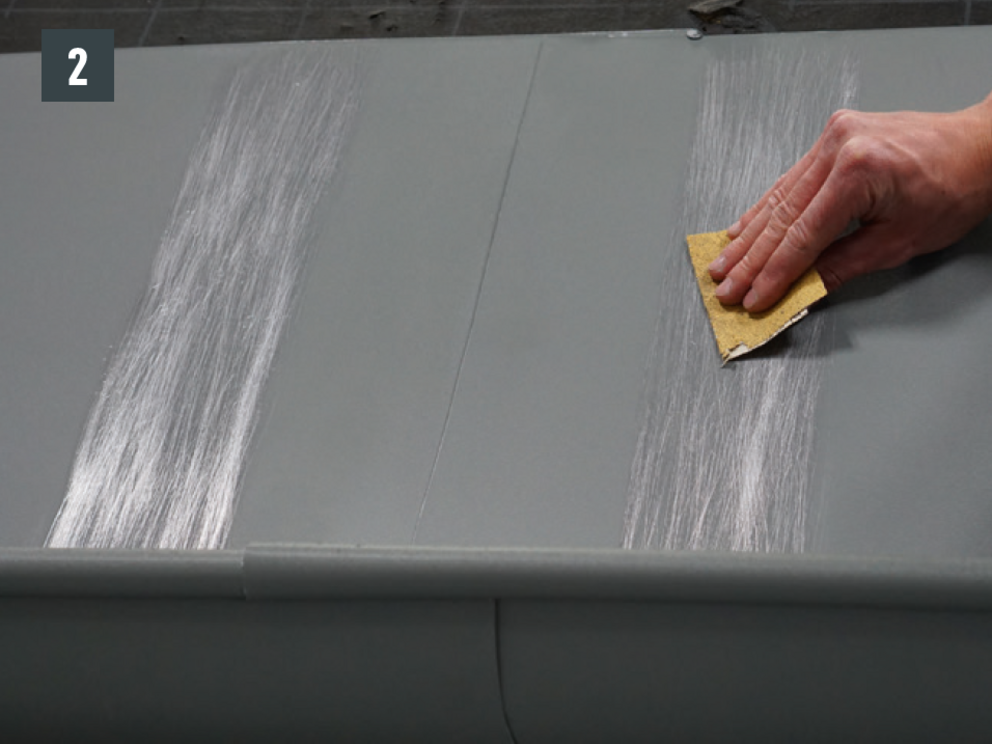

Merk limoverflaten for kantkanaldilaen på kantkanalene (bredde ca. 6 cm) og slip (figur 2).

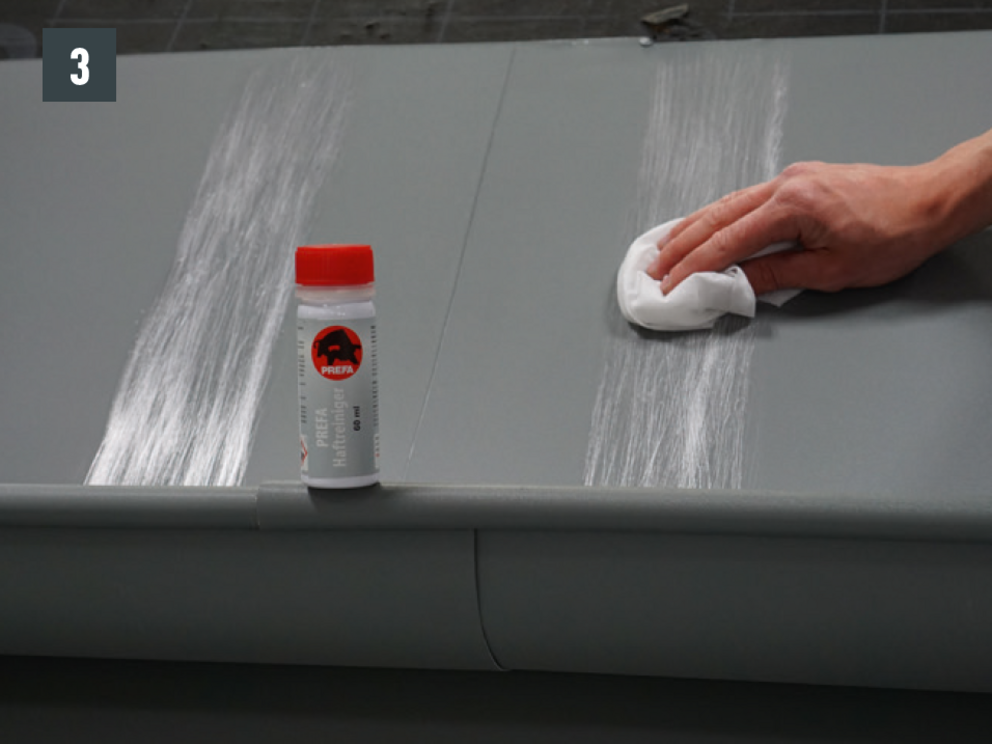

Rengjør de slipte områdene med det medfølgende rengjøringsmiddelet. Vent i fordampningstiden på 5 minutter (figur 3).

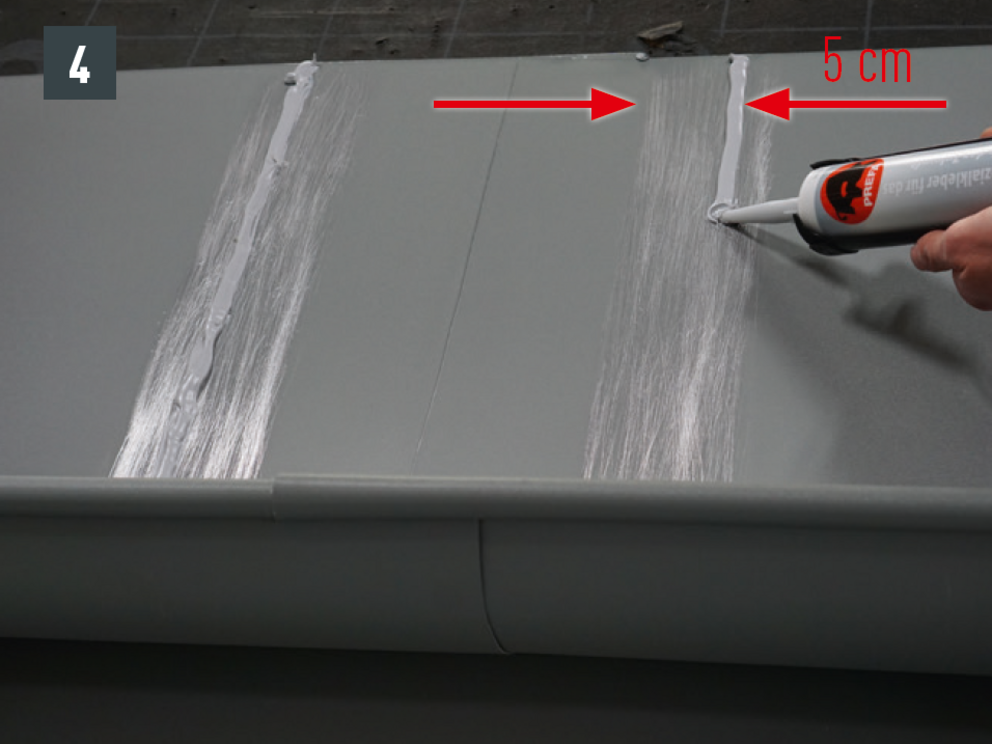

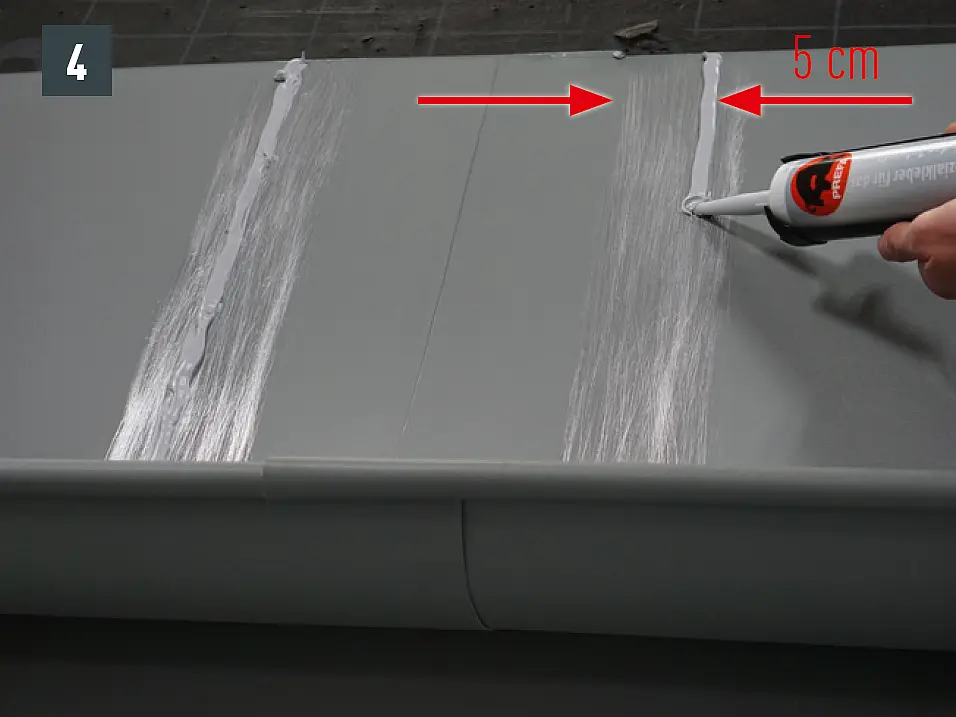

Påfør en limperle med en tykkelse på ca. 8 mm med PREFAs spesiallim (figur 4).

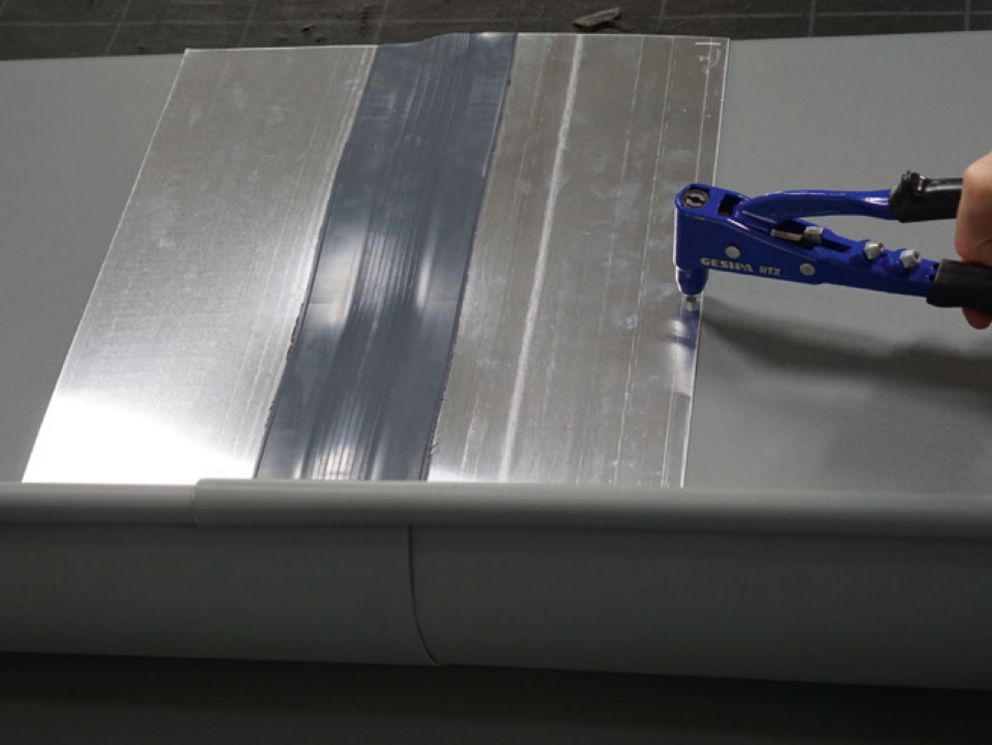

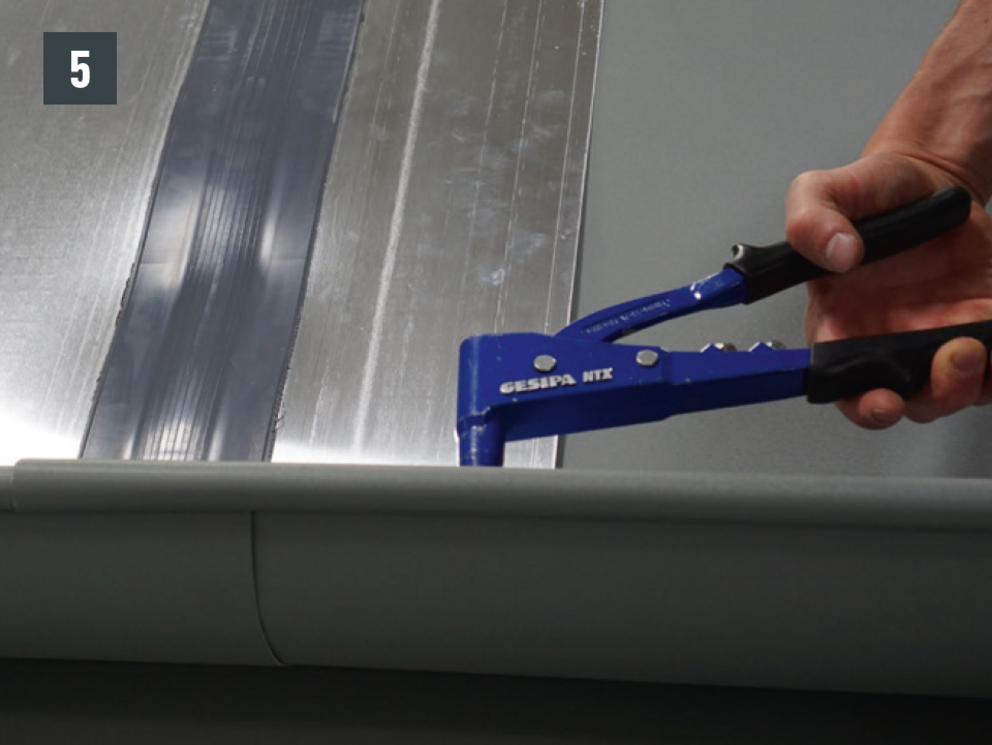

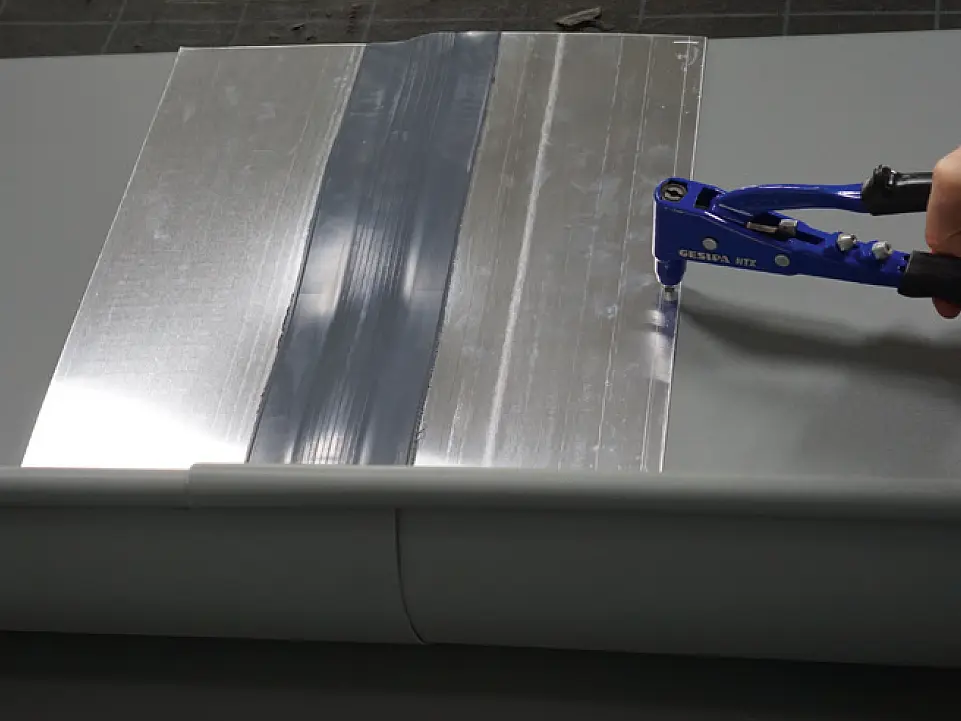

Sett kantkanaldilaen inn i det forberedte området og fest den til kanalvulsten og midt på støtteflaten (i bjelkeretningen) med en nagle (figur 5).

Merknad

Forbindelsen kan lages som en lim- eller nagleforbindelse. Naglede forbindelser må også forsegles med PREFA spesialsilikon.

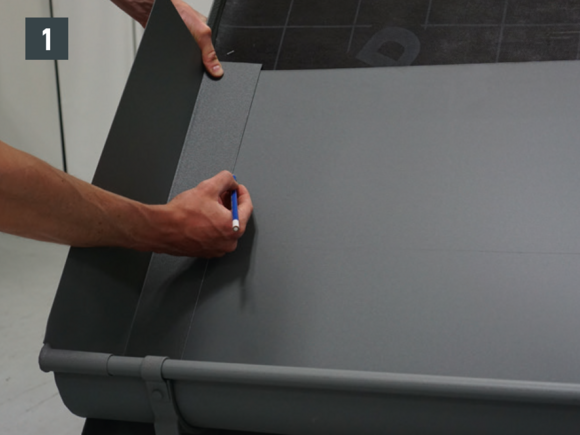

Fest bunnen av kantkanalen og merk overlappingsområdet. (Fig. 1).

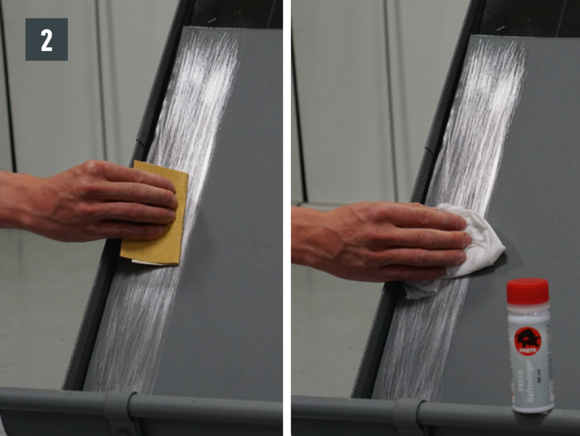

Slip overlappingsområdet på oversiden av kantkanalen samt på undersiden av kantkanalbunnen på kantkanalen og rengjør med PREFA limrens. Vent i fordampningstiden på 5 minutter (figur 2).

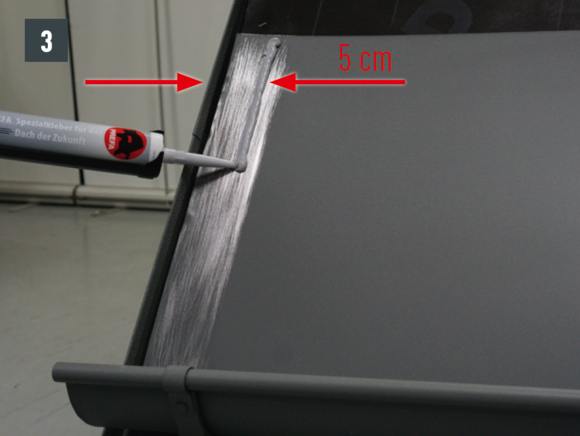

Påfør en limperle med en tykkelse på ca. 8 mm med PREFAs spesiallim (figur 3).

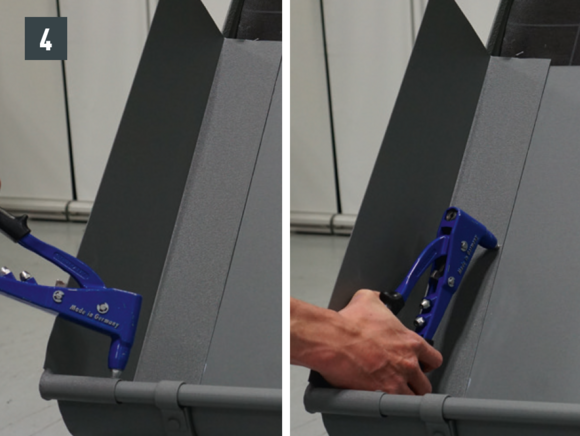

Fest kantkanalbunnen og fest den til kanalvulsten og midt på støtteflaten (i bjelkeretningen) i med en nagle i hver (figur 4).
