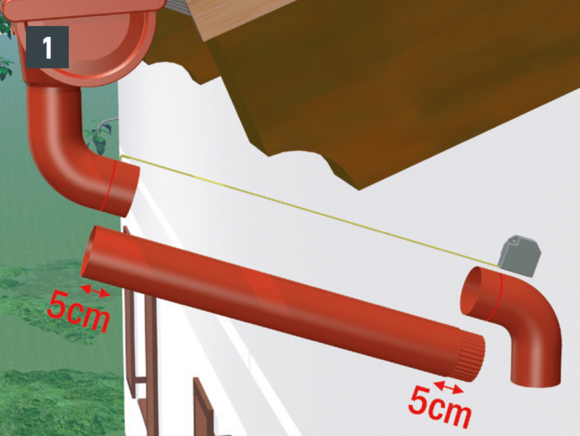

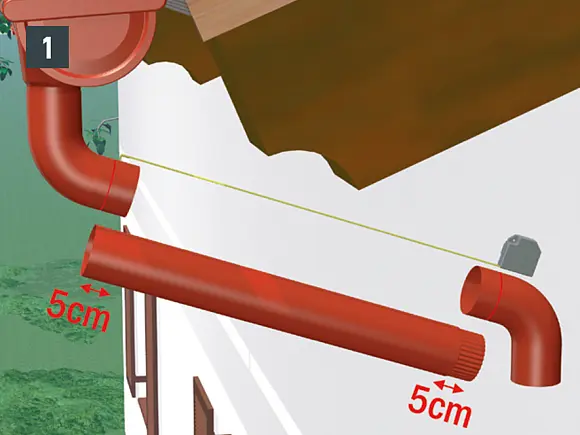

Monteringen av avløpsrørene skjer med rørklemmer. Egnede festeinnretninger for rørklemmene må velges i henhold til underlaget (fasadeoverflaten).

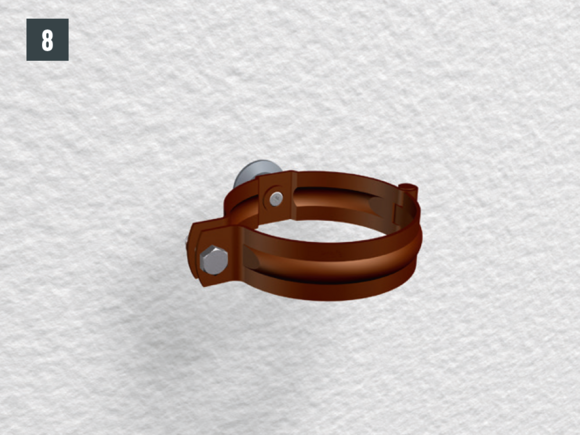

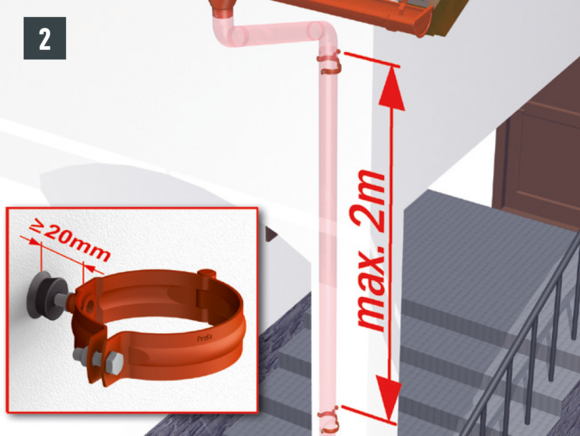

Rørklemmene må installeres på en slik måte at en avstand på minst 20 mm opprettholdes mellom baksiden av røret og fasaden. Avstanden mellom rørklemmene skal ikke overstige 2 m. (Nasjonale standarder og fagregler kan tillate større avstander. På grunn av lengden på PREFA-fallrørene på 3 m, har en avstand på maks. 2 m vist seg å være praktisk.)
Dekselhetter for rørklemmedorer kan oppfylle følgende funksjoner:
Merknad
Om nødvendig må dekselhettene forsegles mot fasaden (f.eks. spesialsilikon eller spesiallim under dekselhetten) for å sikre mot kraftig regn.

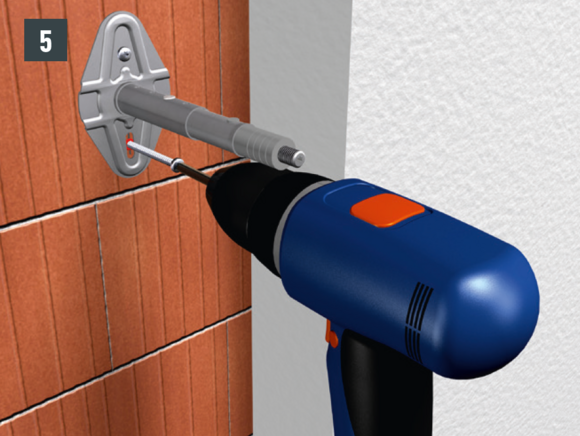

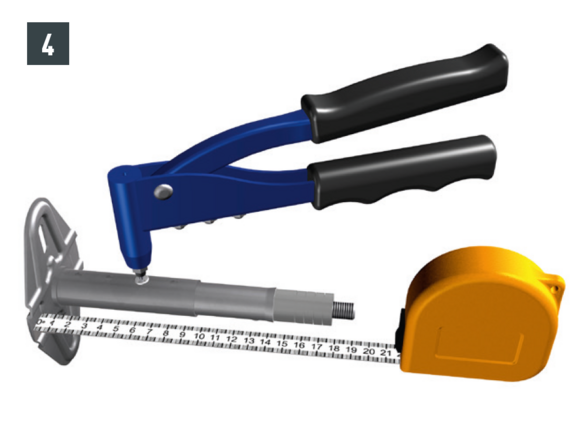

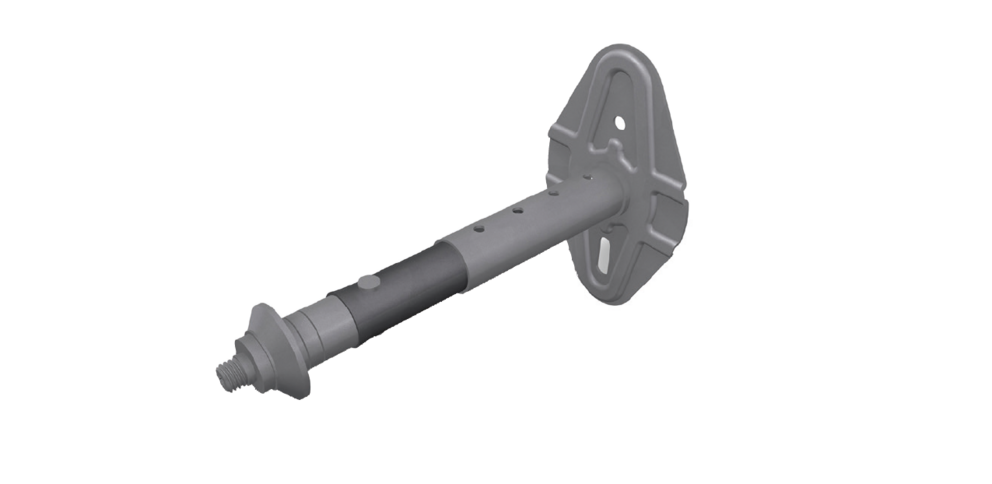

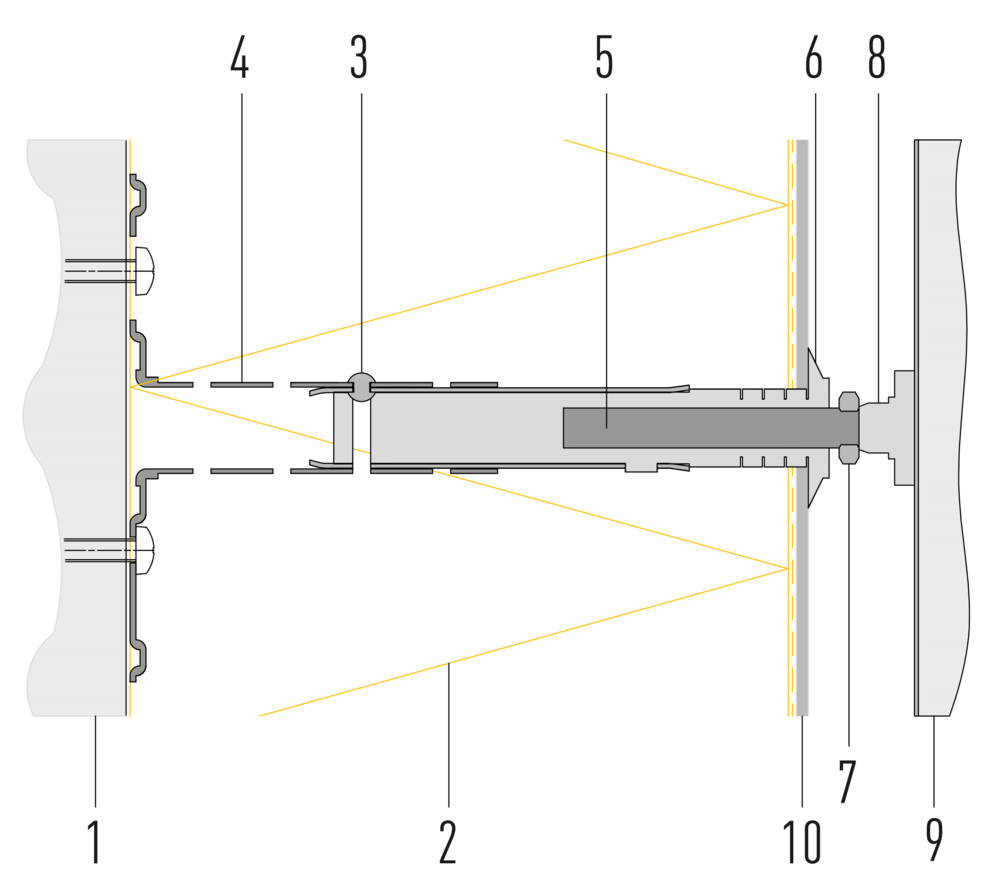

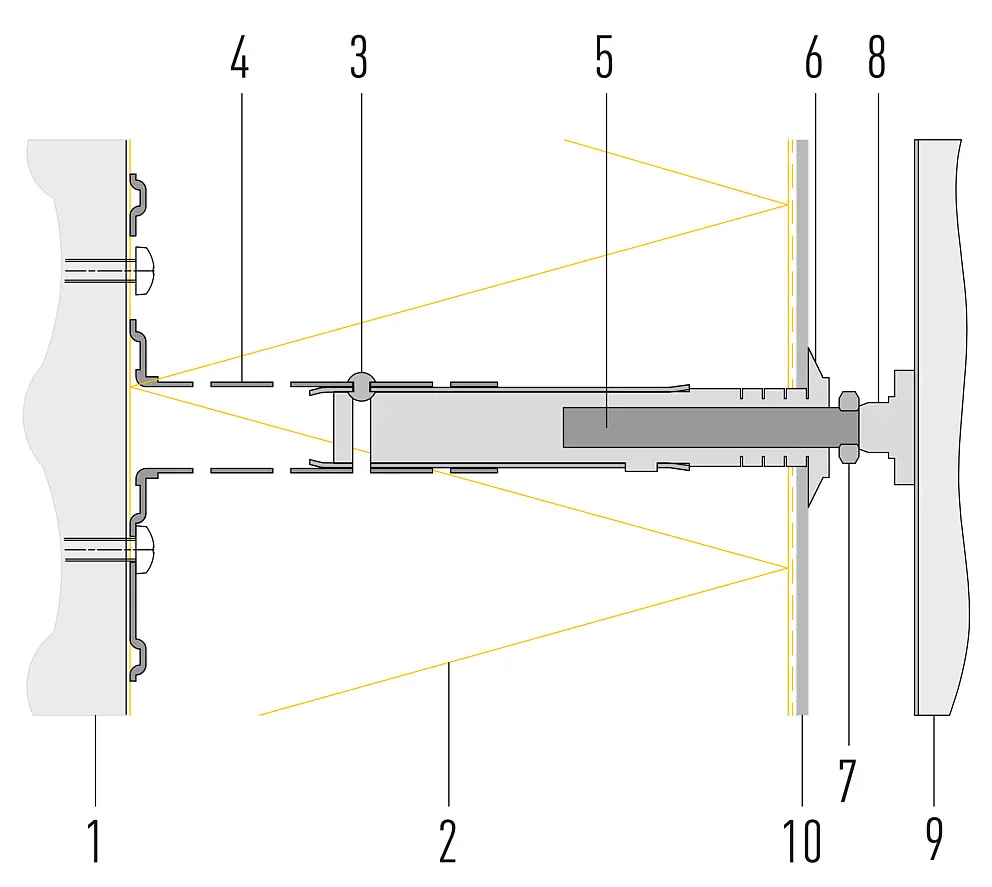

For bruk med WDVS-fasader som ennå ikke er fullført (tilgjengelig for isolasjonstykkelser 100–180 mm og 180–260 mm).
Merknad
Ta hensyn til minste avstand til bærende ytre hjørner og synliggjør (minst 100 mm).
1 bærende undergrunn |
6 Dekselhette |

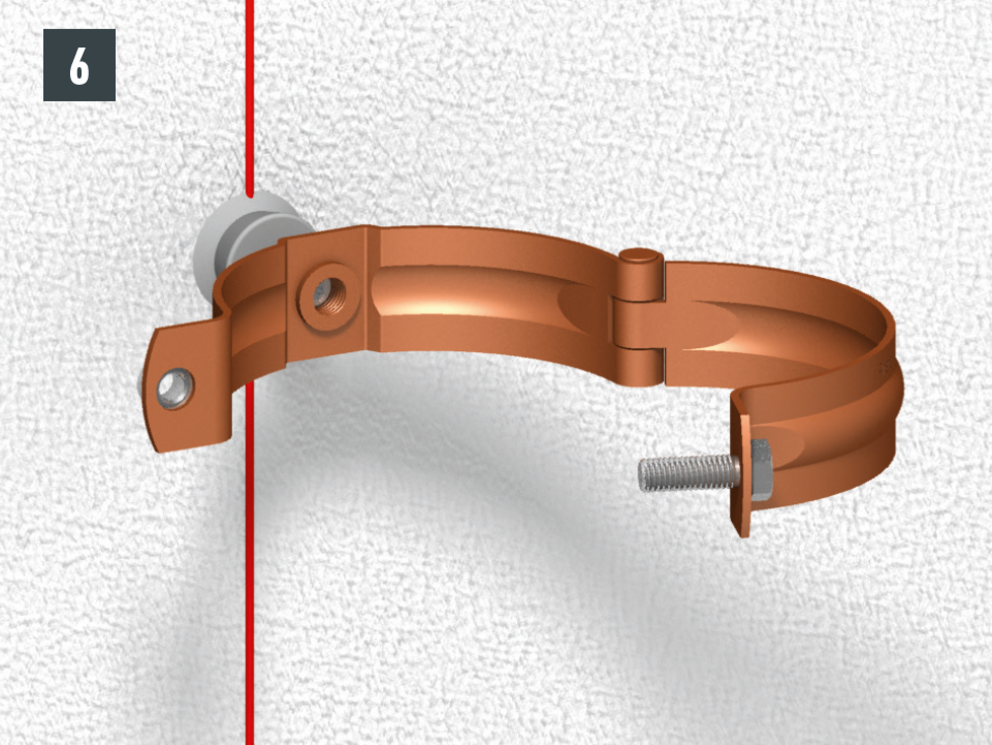

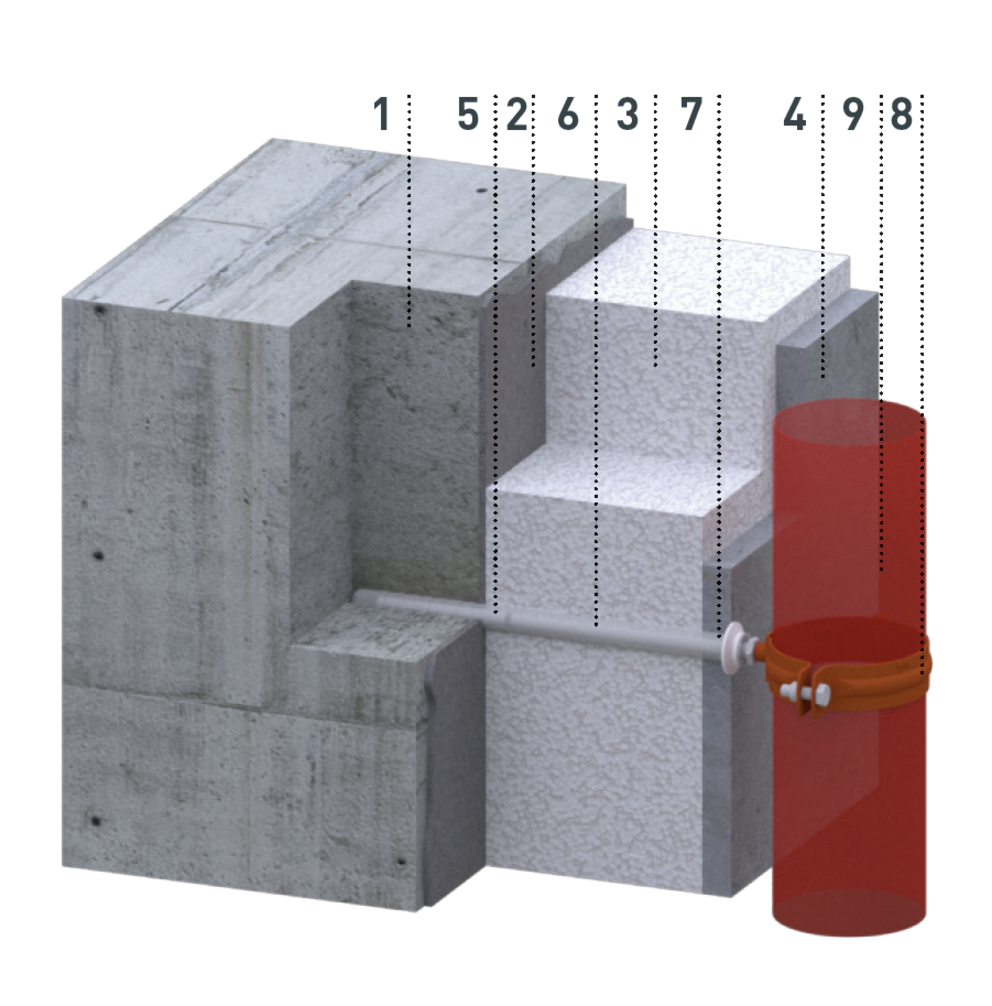

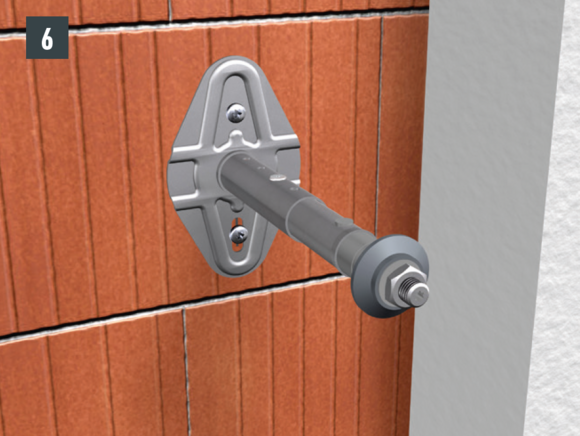

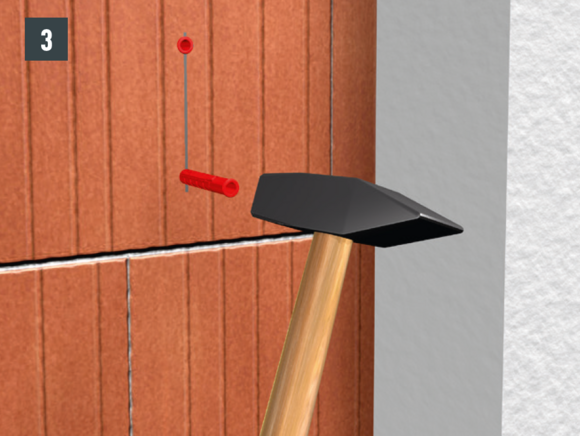

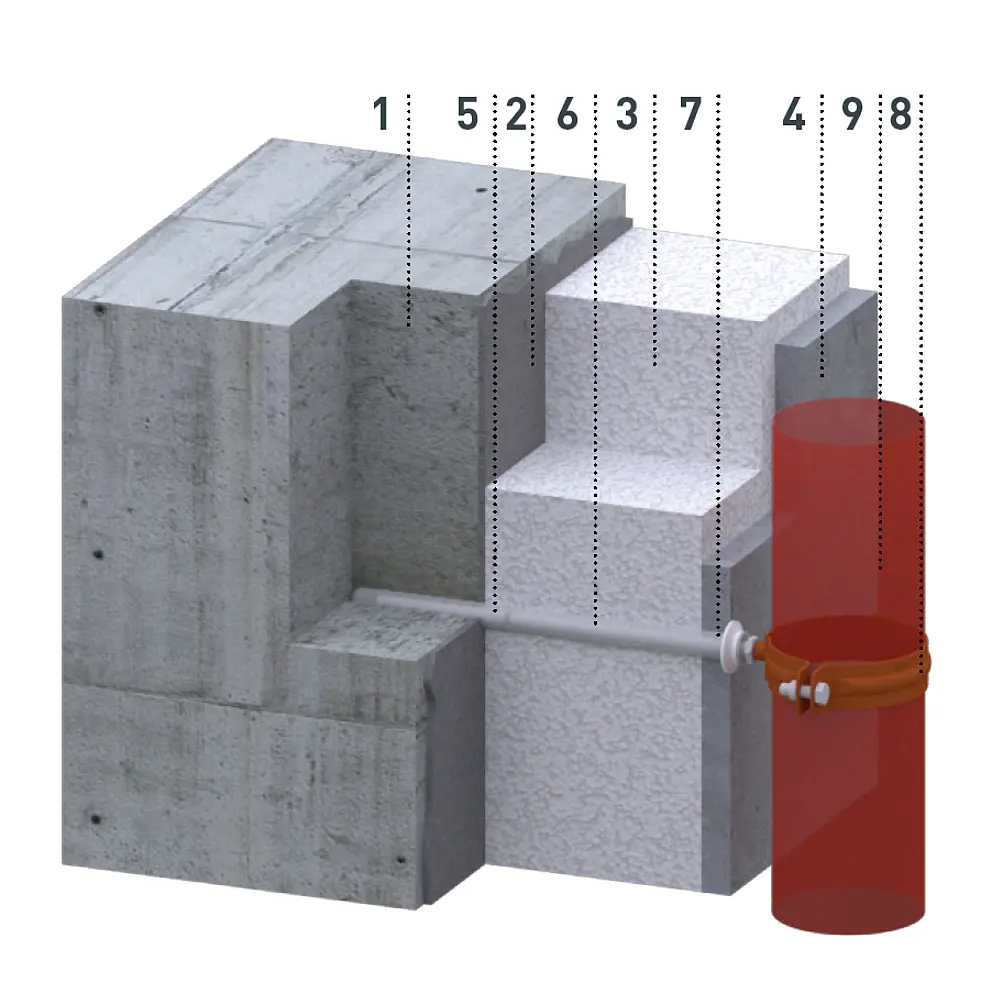

For bruk med eksisterende WDVS-fasader (isolasjonstykkelse 50–200 mm mulig, min. forankringsdybde i murverket: 70 mm).
Merknad
Avstanden mellom PREFA-avløpsrøret og fasadeoverflaten må være minst 20 mm. Når du bruker firkantrøret, må du holde en avstand på minst 45 mm mellom veggen og firkantrøret.
1 Murverk |
6 Rørklemmeplugg |

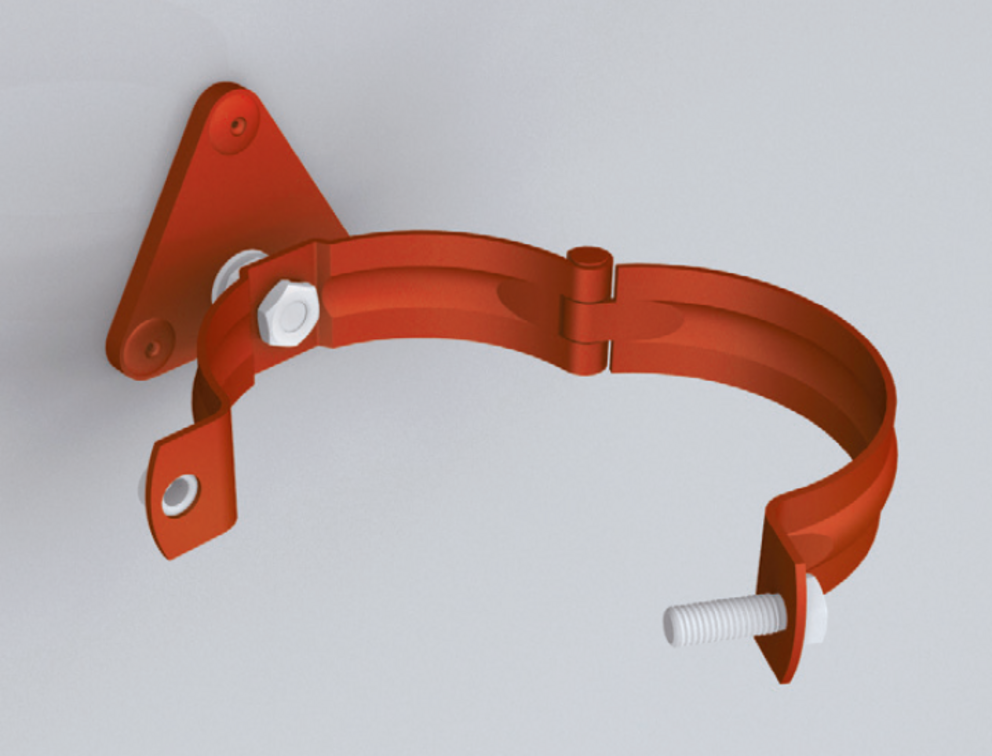

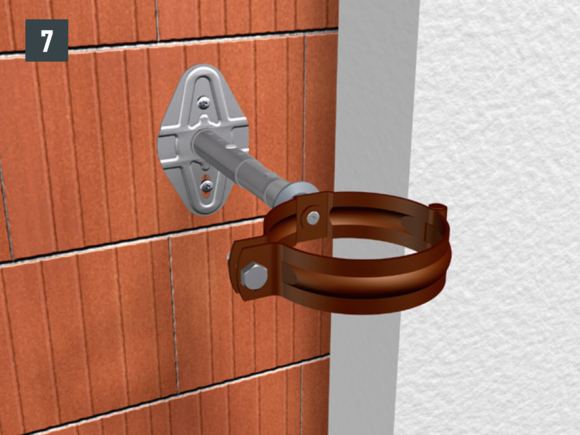

Til bruk på metallfasader og underlag (komposittpanel av aluminium, trapesfasade, støpte rør).
Merknad
Festematerialet er ikke inkludert. Bruk skruer eller nagler som tilsvarer overflaten.

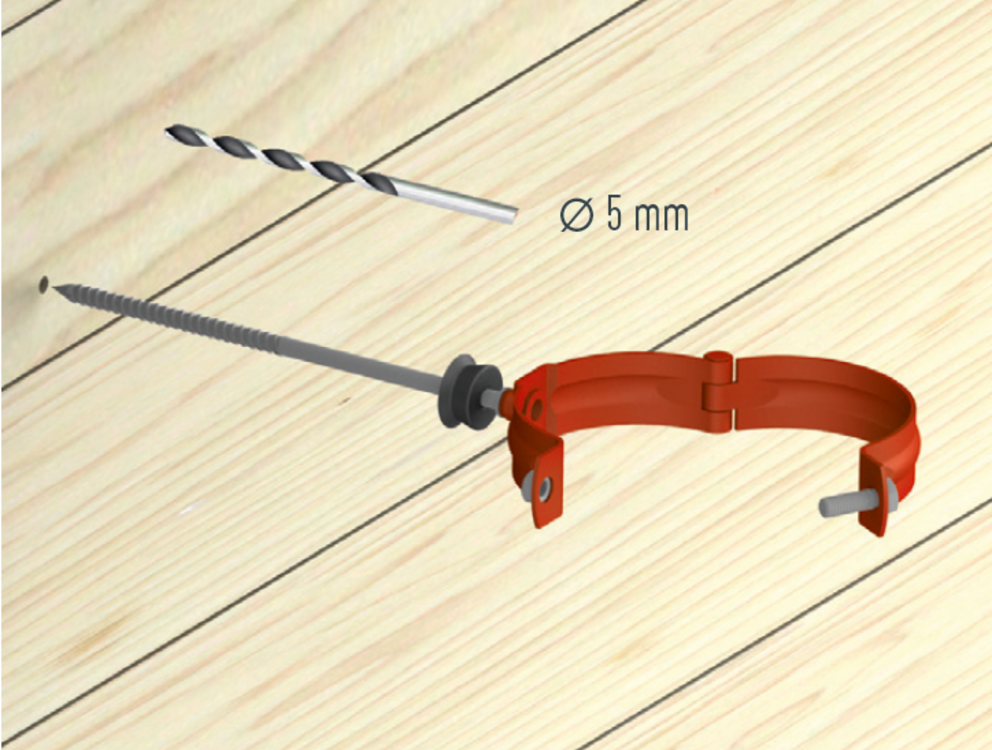

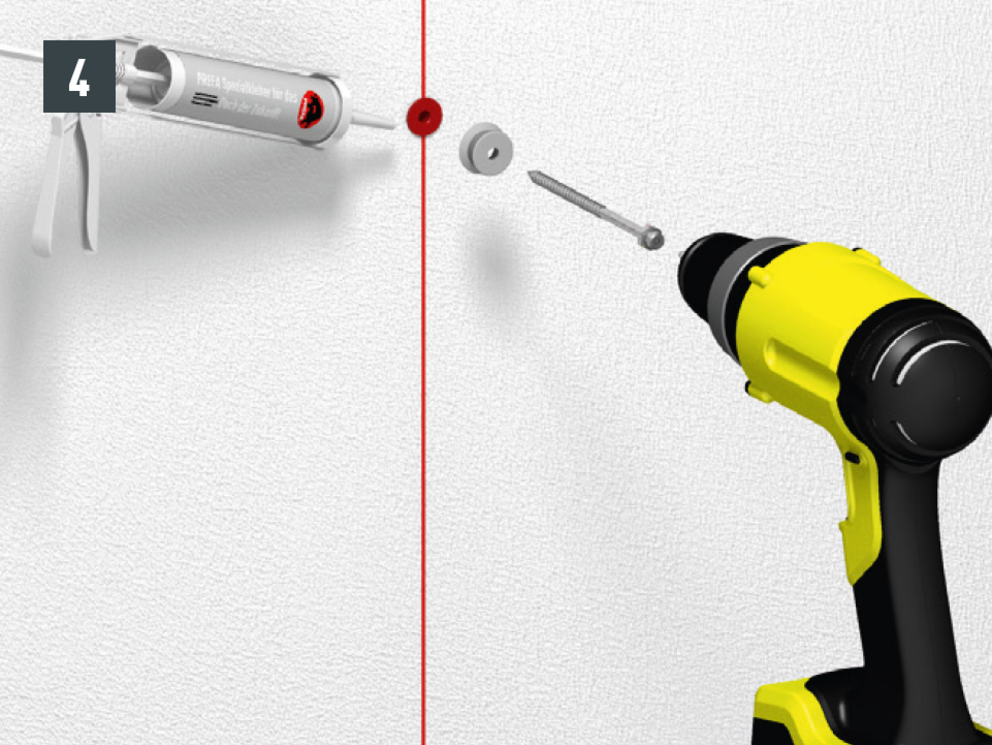

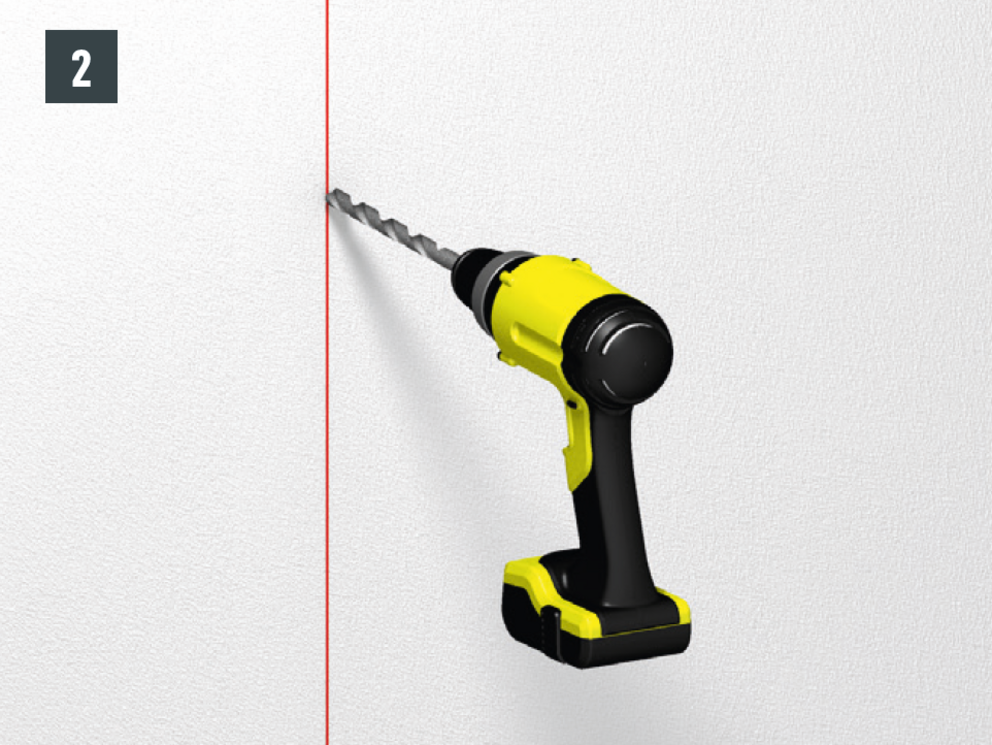

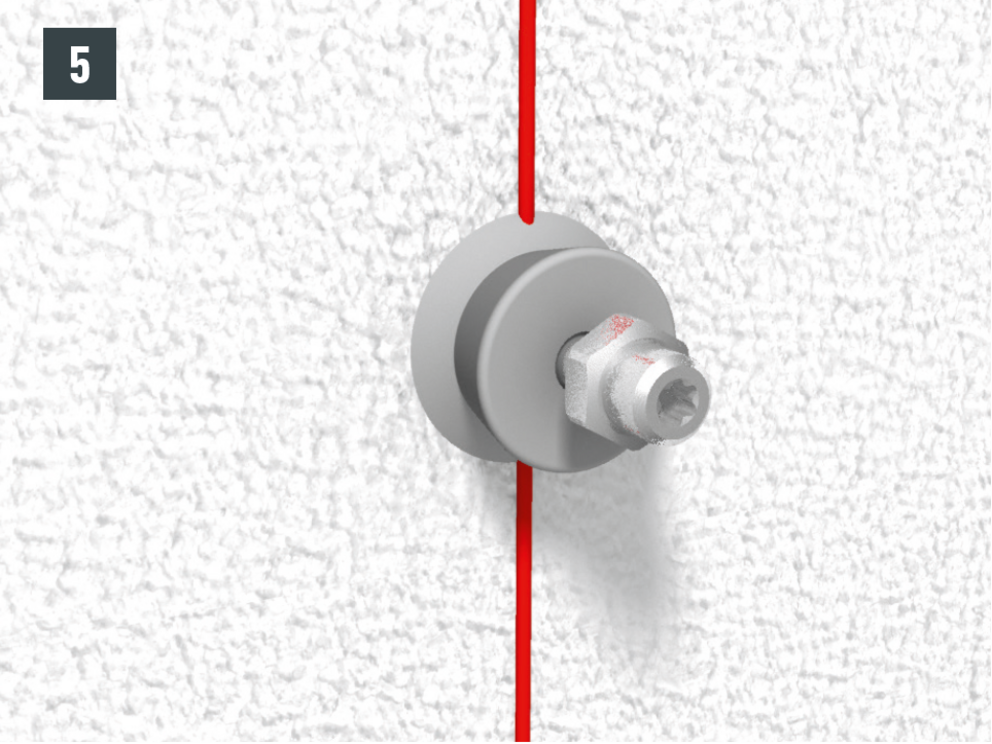

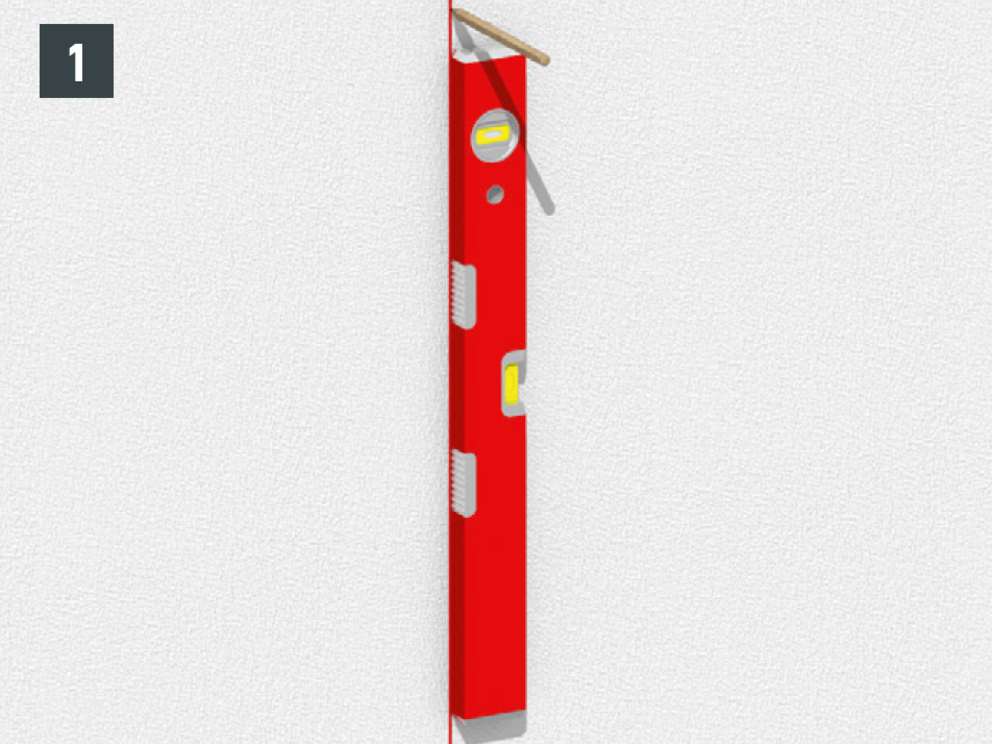

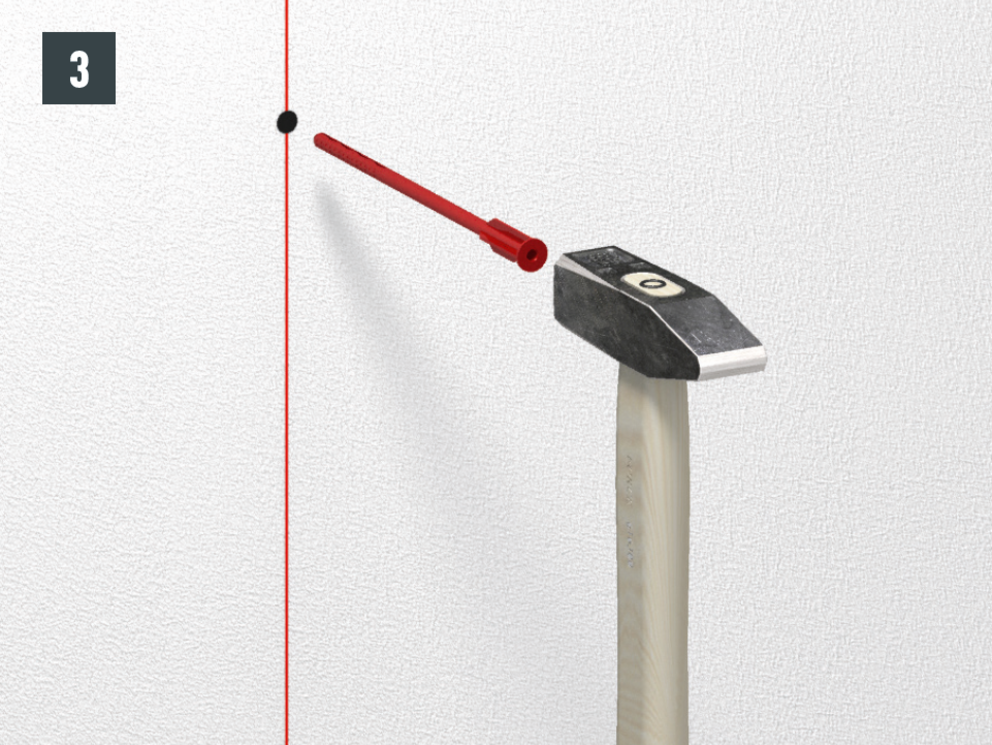

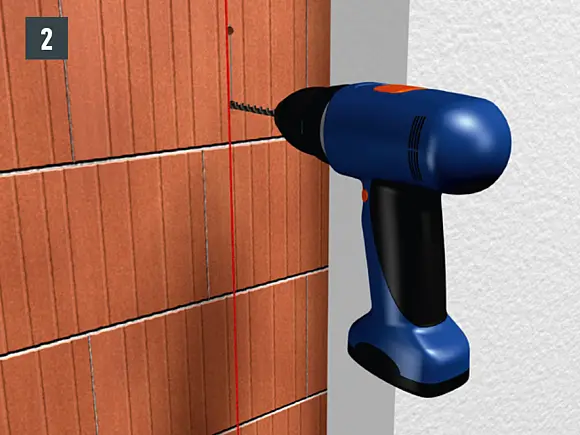

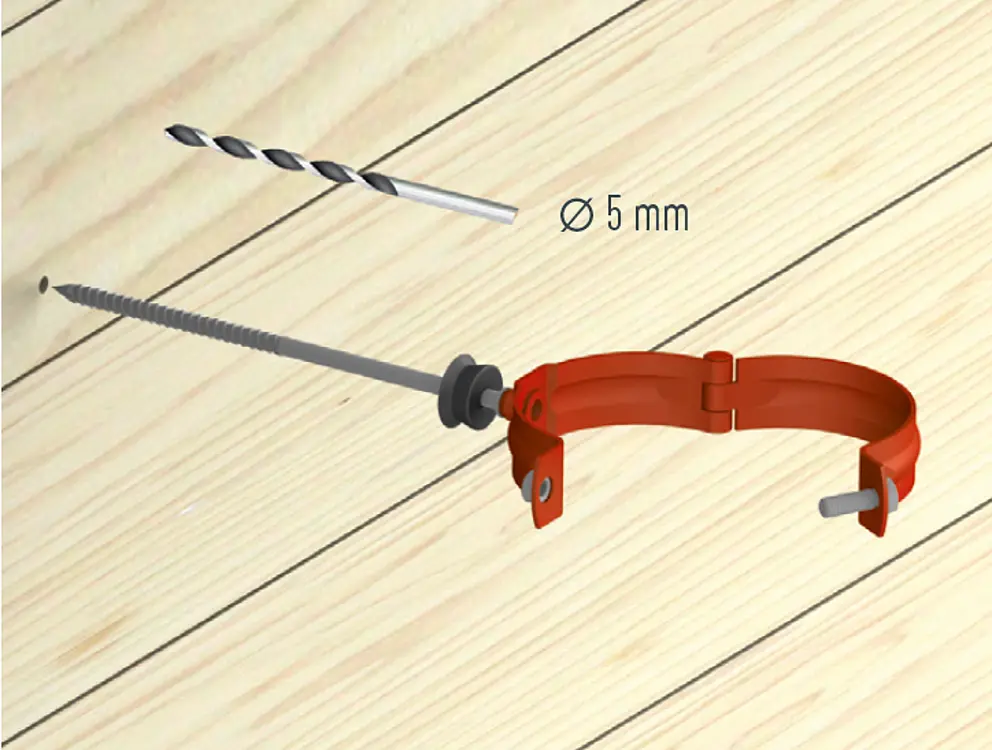

Til bruk i betong, tegl og tre. Dorlengde 140/200/330 mm. Merk, forhåndsbor Ø 5 mm, stram dekselet og skru inn med TX 25.
Om nødvendig må dekselhettene forsegles mot fasaden (f.eks. spesialsilikon eller spesiallim under dekselhetten) for å sikre mot kraftig regn.
Merknad
Vær spesielt forsiktig når du forhåndsborer sandbundne underlag.

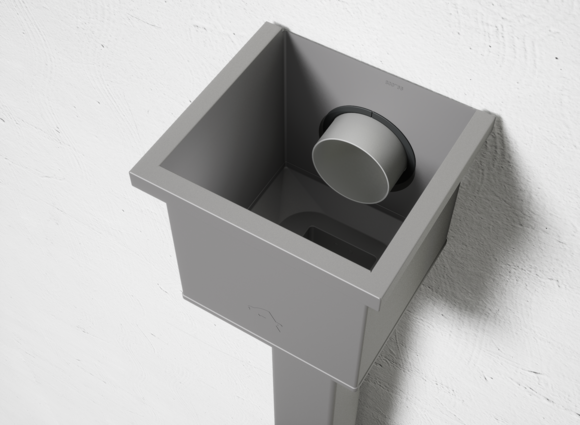

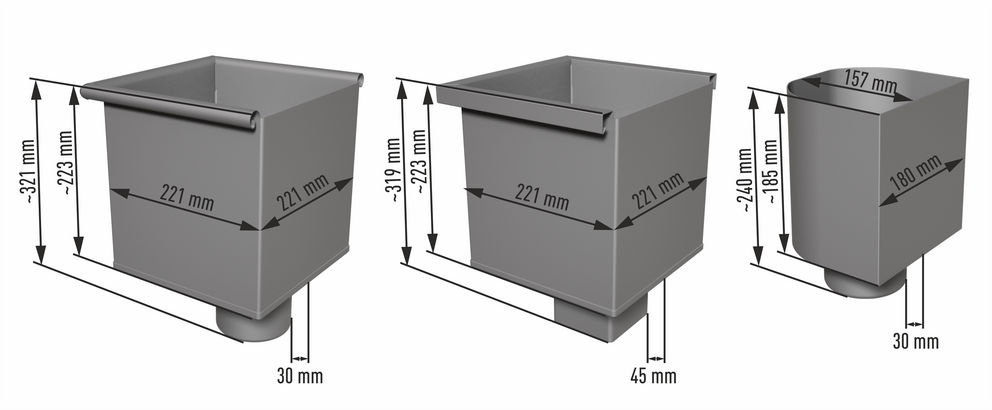

Vannoppsamlingsbeholdere må monteres på fasaden med egnede festeanordninger, som må tilpasses det respektive underlaget.

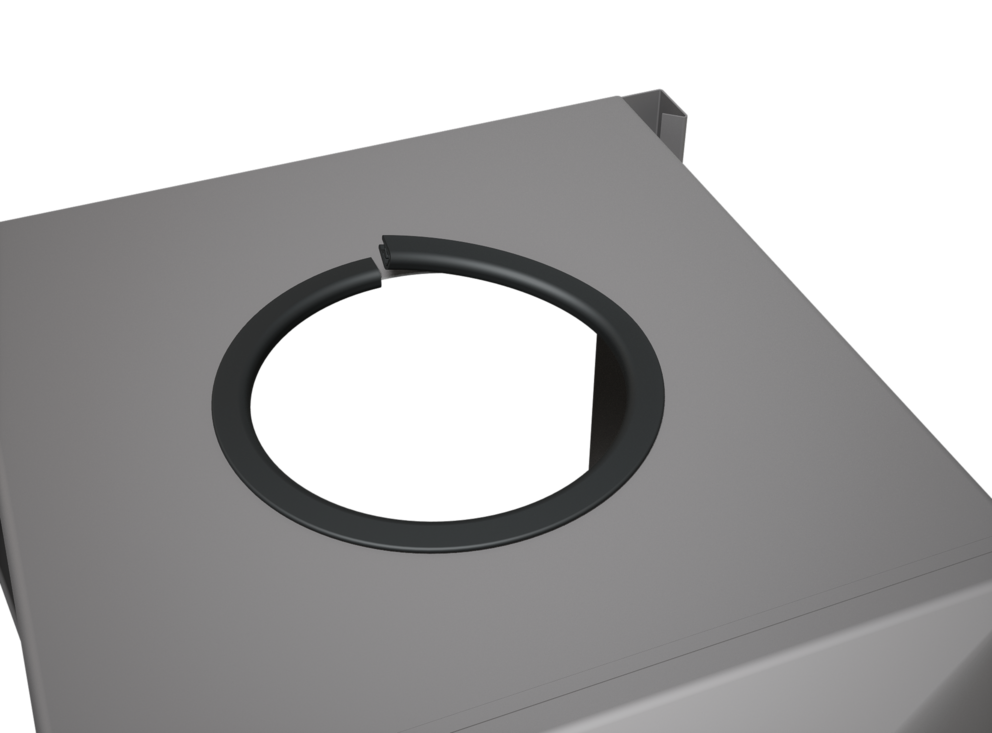

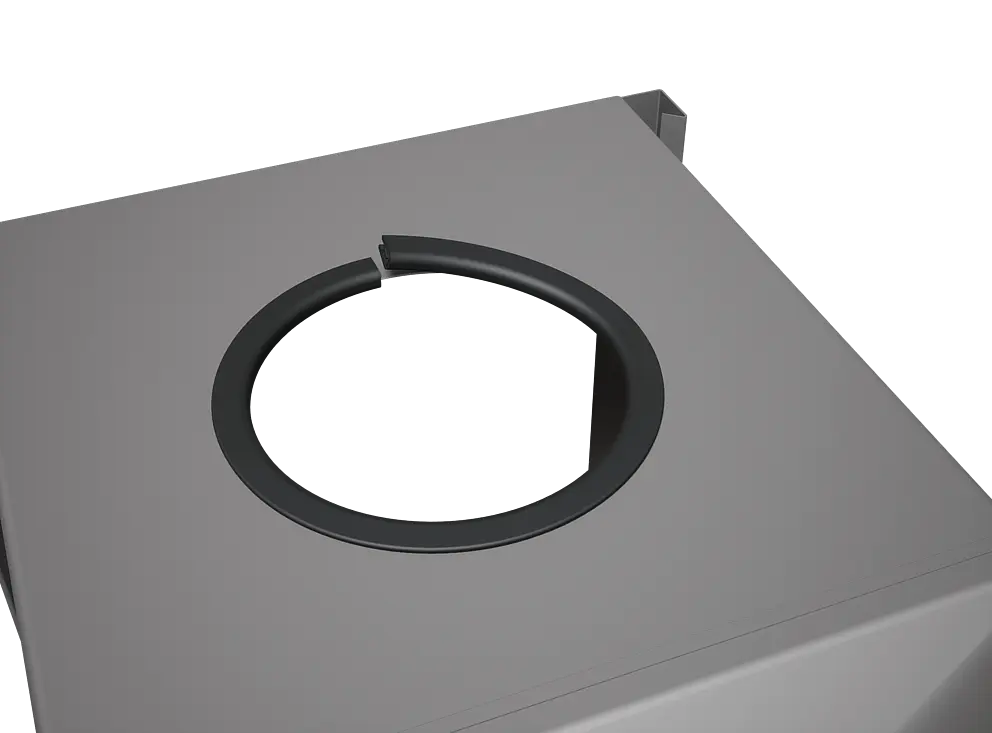

Installasjonen av forseglingen forhindrer lekkasje av vann på baksiden av vannoppsamlingsbeholderen.

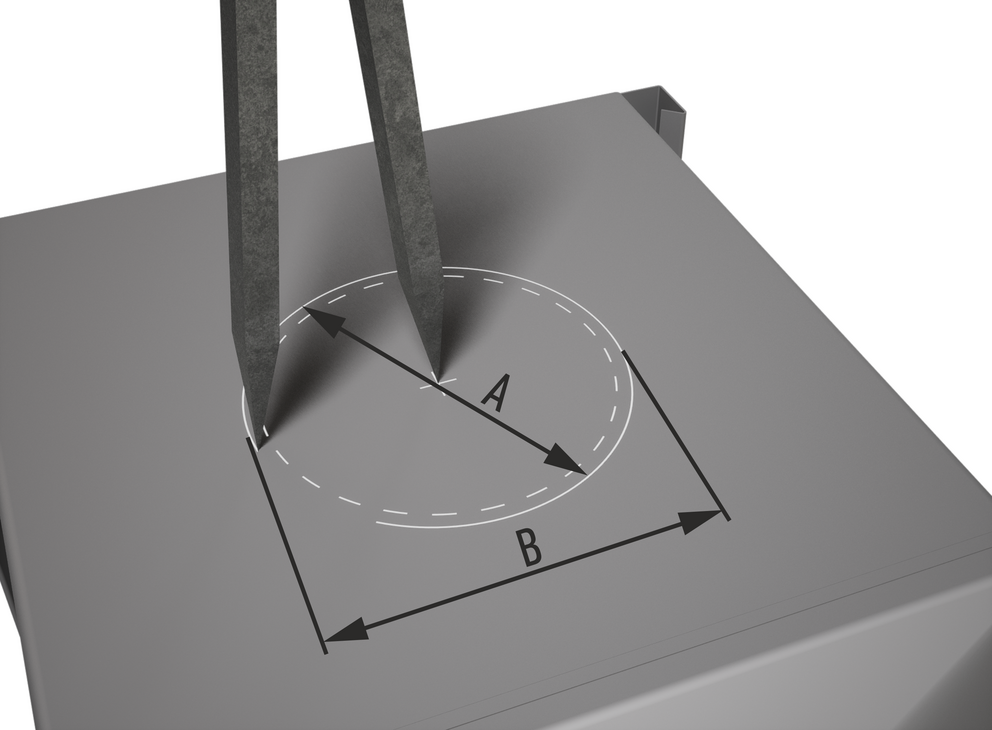

Merk rørdiameteren inkludert forseglingen på baksiden av vannoppsamlingsbeholderen og skjær den til (figur 1).
Tillegg for forseglingen:
— I diameter: 8 mm
— I radius: 4 mm
Merknad
Maksimal diameter: 120 mm

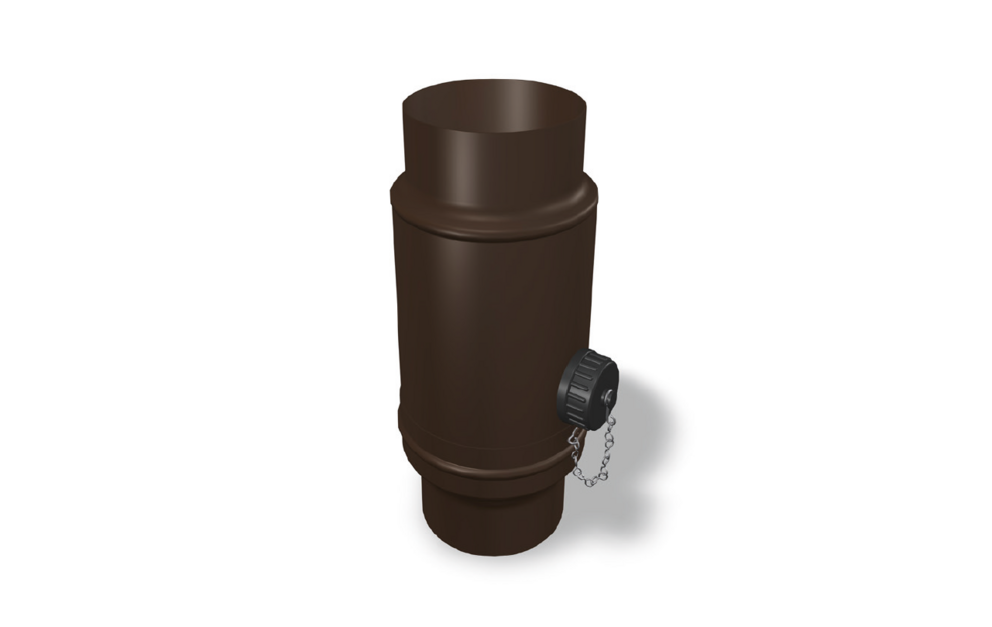

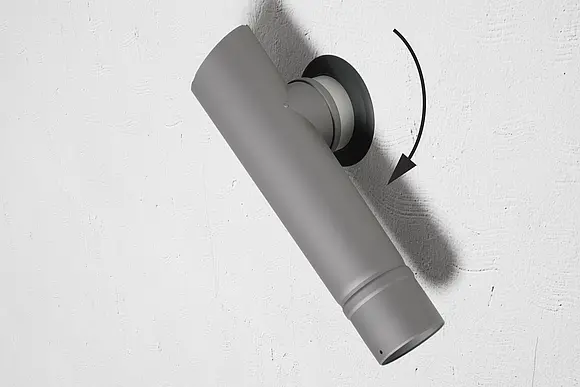

Regnvannsoppsamleren er et praktisk verktøy for å få mest mulig ut av naturens ressurser!

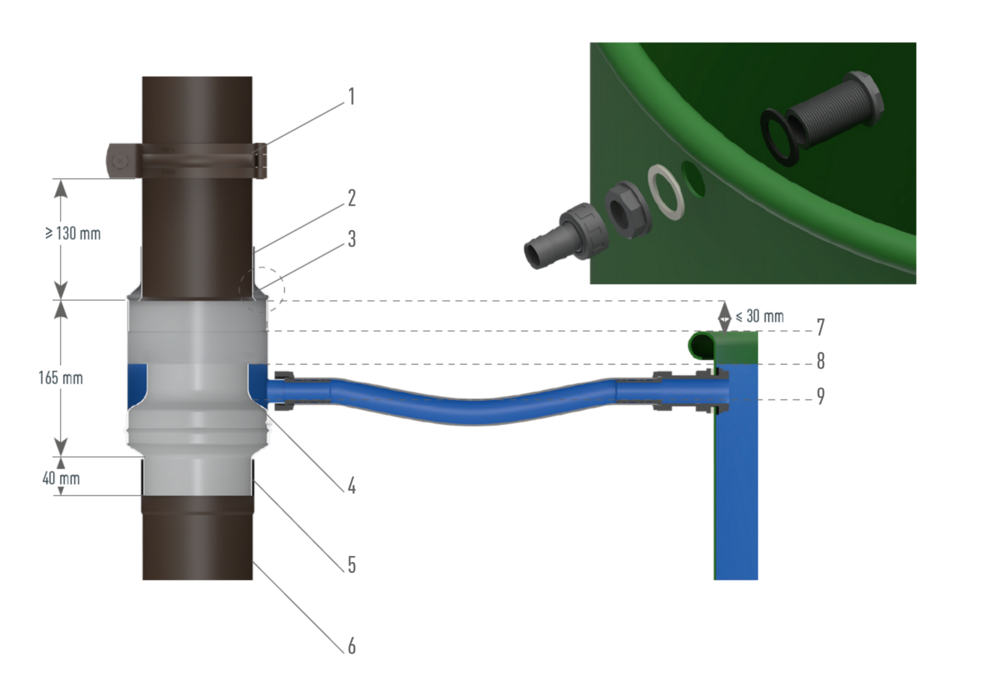

Ved hjelp av regnvannsoppsamleren fylles regntønnen med regnvann direkte via avløpsrøret under nedbør og samler vannet opp til ønsket høyde.
1 Rørklemme |
6 Avløpsrør |
Merknad
Avhengig av forurensningen må vannoppsamleren regelmessig rengjøres for blader og smuss og om nødvendig for is og snø. For å unngå frostskader må slangeforbindelsen fjernes om vinteren, og vannoppsamleren må lukkes med den medfølgende skrukorken.
