Installasjonseksempel

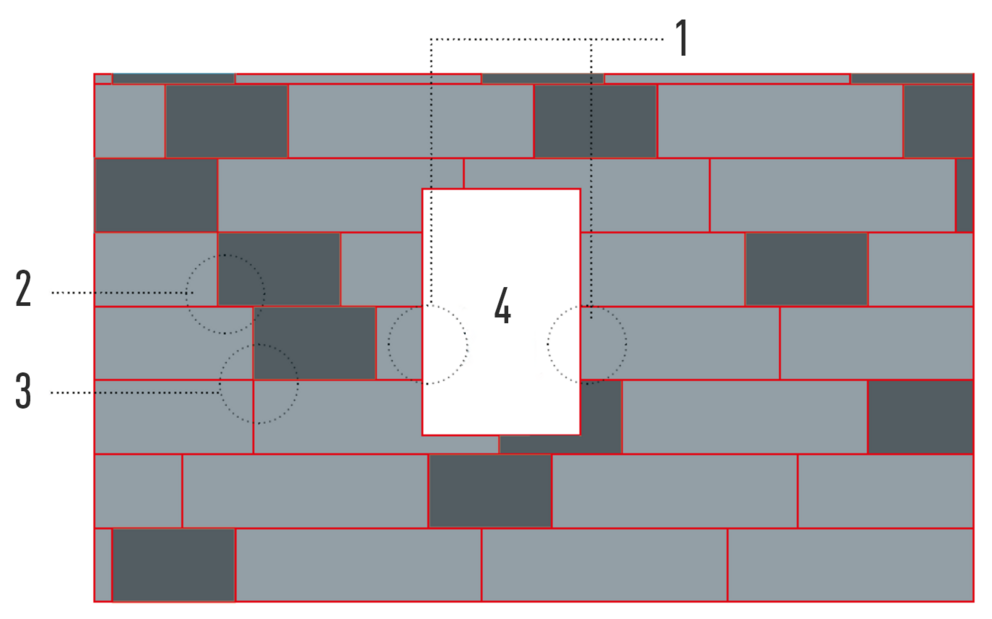

Eksempel på feil installasjon

Et avkuttet FX.12-panel har blitt gjenbrukt på den andre siden av åpningen (1). Dermed er en riktig skjøtfordeling ikke lenger garantert (2) og kan i verste fall føre til overlappende skjøt (3). Av denne grunn er det laget installasjonseksempler for en optimal forskyvning av skjøt.

Beispiel einer falschen Verlegung

Merknad

For hjelp, se følgende installasjonseksempler med et stykkforhold på 2 : 1 (store paneler : små paneler).

På vår nettside er disse også tilgjengelige for nedlasting digitalt (.pdf og .dwg).

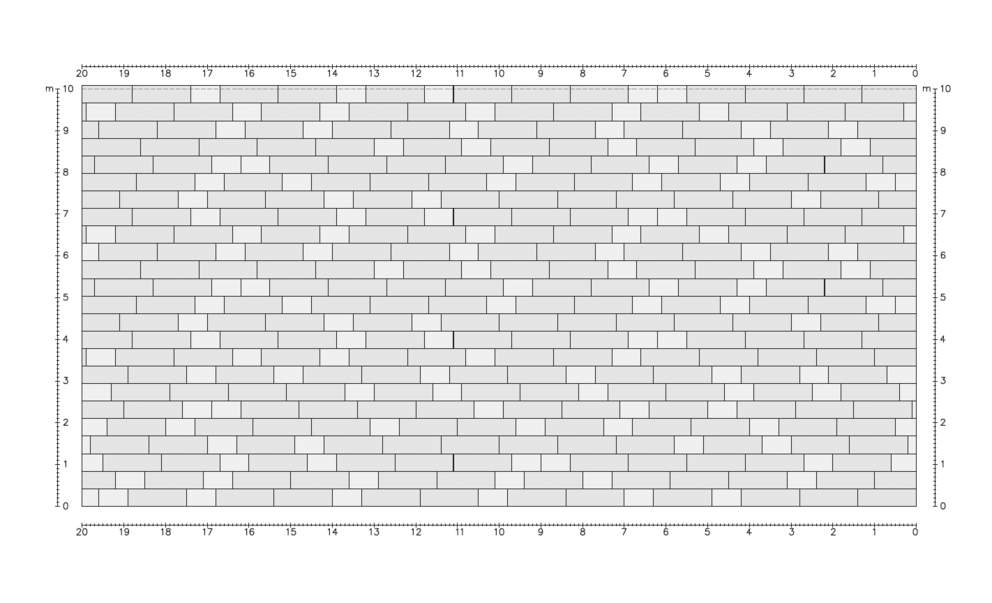

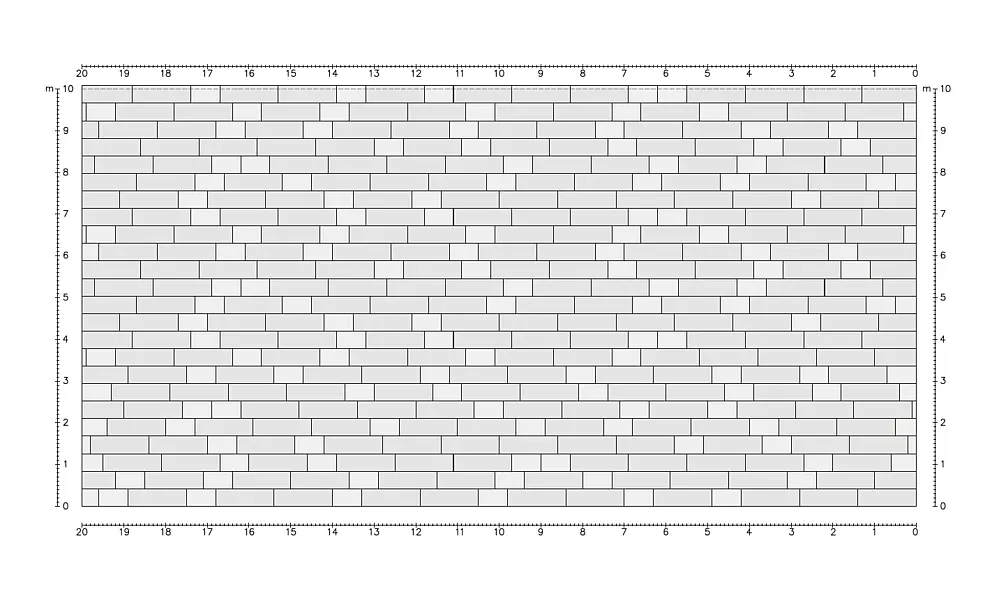

Installasjonseksempel variant 1

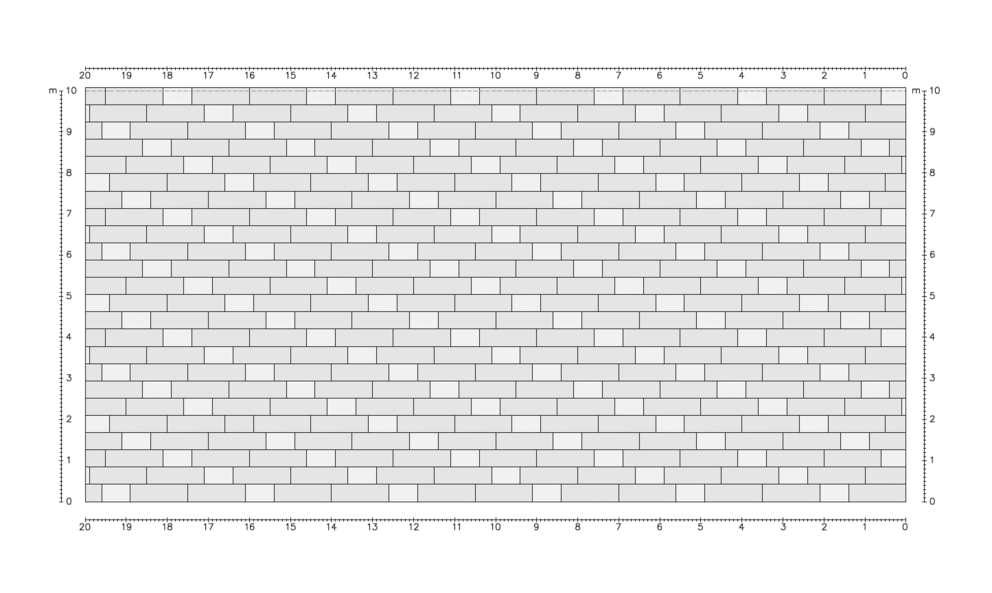

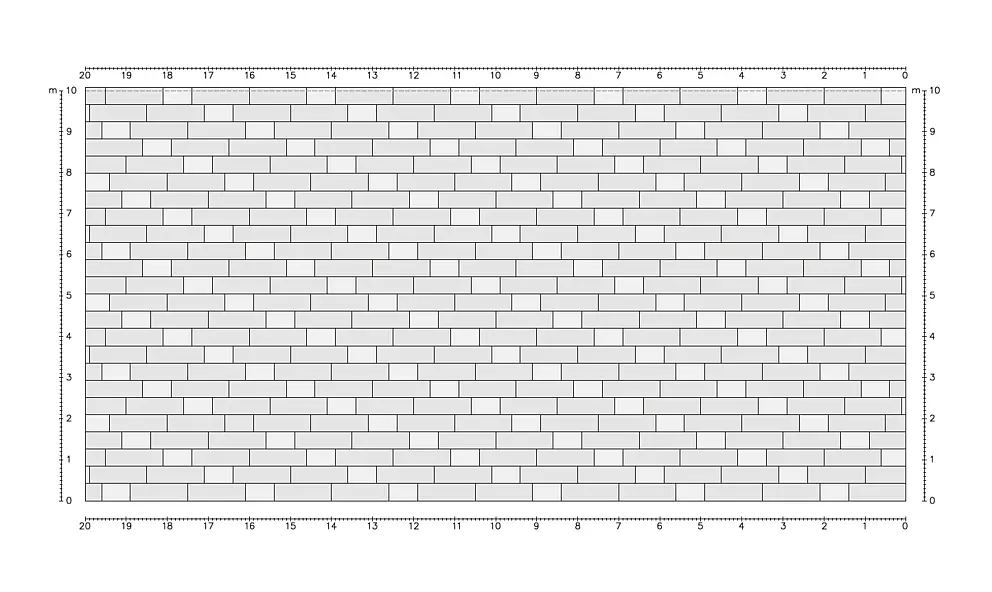

Installasjonseksempel variant 2

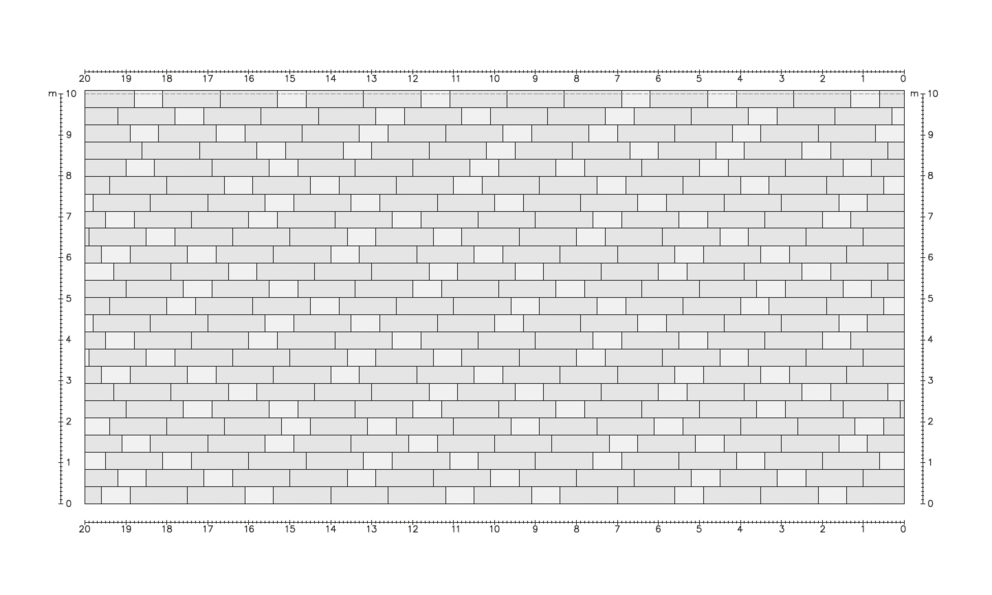

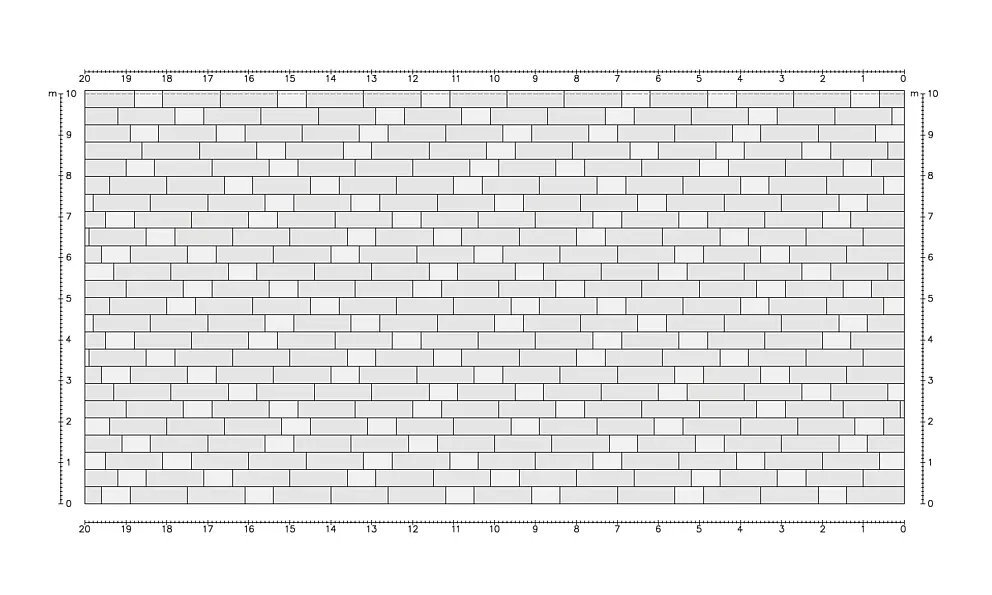

Installasjonseksempel variant 3
