Tekniske data
Ytelse |
100 Wp |
|---|---|
Plassbehov per kWp |
5,88 m² |
Mål |
1400 × 420 mm (1,7 stk./m²) |
Vekt |
7,4 kg (12,6 kg/m²) |
Celletype |
mono; half-cut |
Takhelling |
fra 17° (31 %) |
Bruksområde |
Test for snølast i henhold til SPF-testgrunnlaget for takhellinger på 0°–60° 11 kN/m². |
Materiale |
0,7 mm belagt aluminium, coilbelegg |
underkonstruksjon og separasjonslag |
ved full forskaling (min. 24 mm) med separajonslag av bitumen* |
Bunnmontering |
direkte, med 5 skruer per solcellepanel for tak, stor |
* Ta hensyn til landsspesifikke standarder og tekniske regler.
Elektriske egenskaper ved standard testforhold (STC)*
Nominell effekt PMPP |
100 Wp |
Nomniell spenning UMPP |
16,38 V |
Nominell strøm IMPP |
6,11 A |
Tomgangsspenning UOC |
19,33 V |
Kortslutningsstrøm ISC |
6,42 A |
Modulvirkningsgrad |
16,6 % |
Effekttoleranse |
+/- 5 % |
* STC (Standard Test Conditions): Innstråling på 1 000 W/m², spektralfordeling AM 1,5 | temperatur 25±2 °C, i henhold til EN 60904-3
Generelle data
Celler |
18 høyeffektive half-cut solceller |
Celletype |
mono PERC, 10 bussbar |
Dimensjoner celle |
182 × 91 mm |
Antall bypassdioder |
1 |
Glasspesifikasjon |
ESG-glass 3,2 mm, prismatisk |

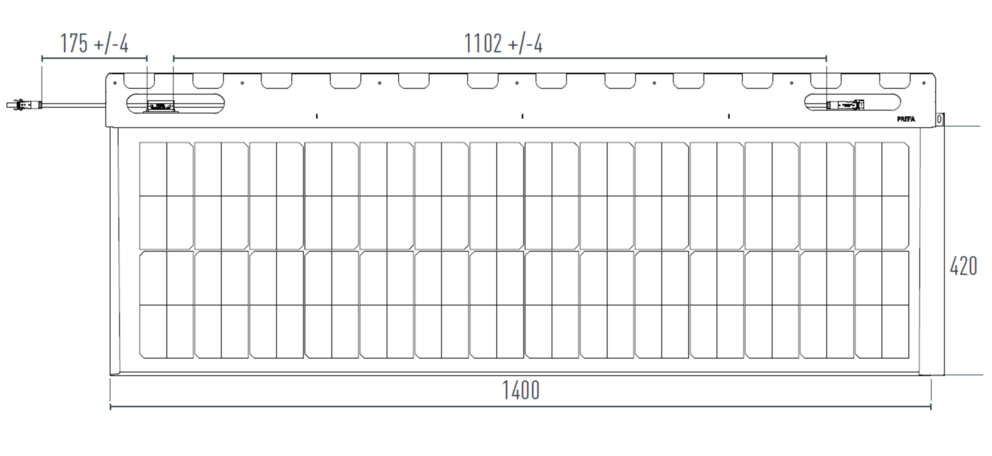

Dimensjoner solcellepanel |
1400 × 420 mm på lagt overflate |
Vekt solcellepanel |
7,4 kg (12,6 kg/m²) |
Beskyttelsesklasse |
II |
Tilkoblingskontakt |
1 bypassdiode; IP65, i samsvar med IEC62790 |
maks. systemspenning / maks. returstrøm |
1000 V/12 A |
Modultilkobling |
4,0 mm² solcellekabel |
Koblingsstykke |
NIU Power A4 Mini |
Opphav |
Produsert i Østerrike |
IEC-brannvern type |
Klasse C-s2, d0 |
Snølast |
0°-60° maks. 11 kN/m² |
Termiske egenskaper
Spenningskoeffisient VOC |
-0,3 %/K |
Strømkoeffisient ISC |
0,06 %/K |
Effektkoeffisient PMAKS. |
-0,39 %/K |
Omgivelsestemperatur |
-40 … +85° |
Sertifiseringer, tester og garantier
Sertifiseringer |
ISO 9001, ISO 14001, ISO 45001, IEC 61215:2016 , IEC 61730 |
Effektgaranti for PMAKS. |
min. 95 % første året, deretter maks. reduksjon på 0,7 % p.a. inntil 25 år |
Brannklasse
Brannklasse (iht. EN 13501-1) |
C — s2, d0 |
Oppførsel når utsatt for ekstern brann (iht. EN 13501-5) |
BROOF (t1) |
