Montering av PREFA solcelle takplate

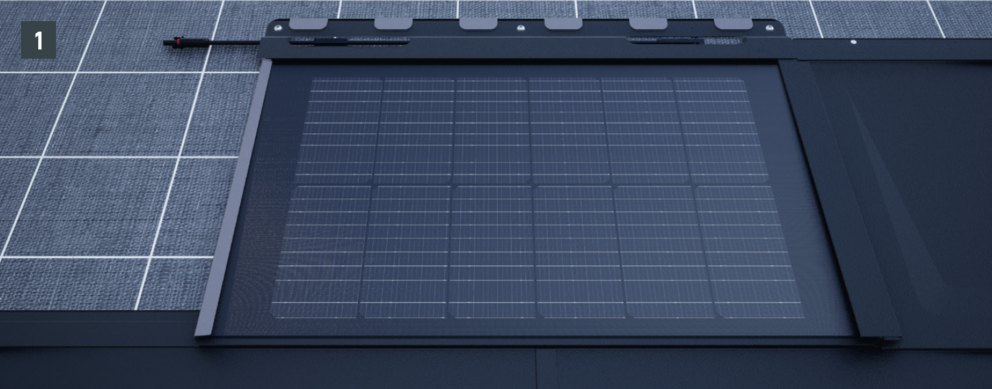

Plassering av det første solcelle takplate på det forhåndsmonterte PREFA-taktekkingen (fig. 1)

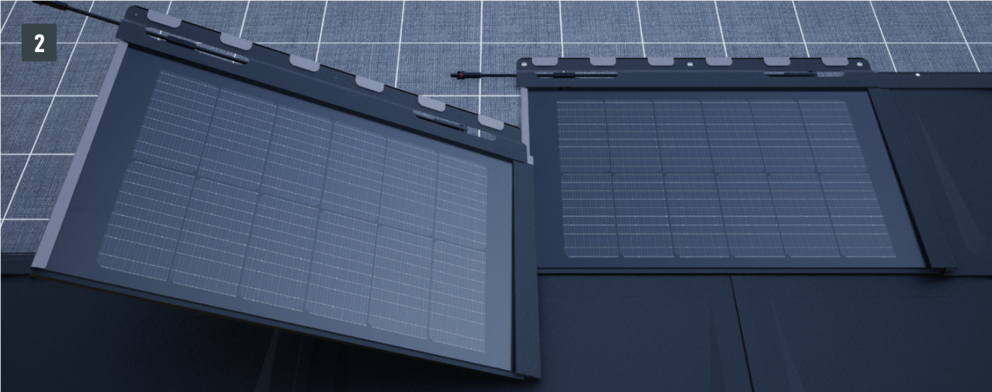

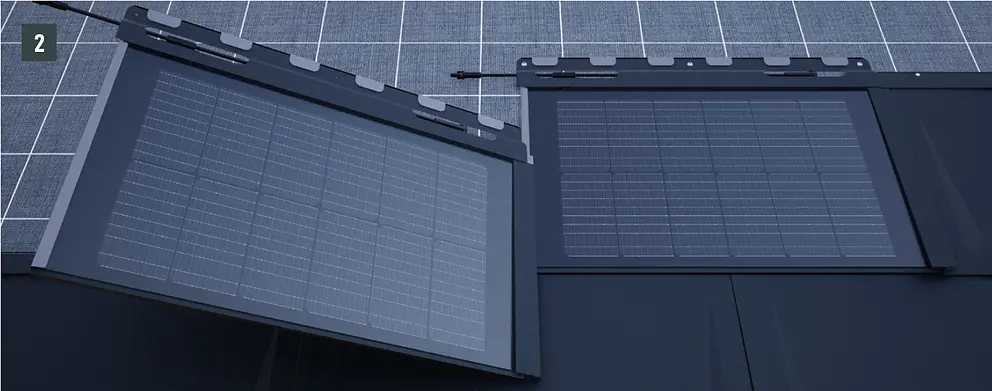

Heng neste solcelle takplate på skrå inn i den nedre tredjedelen av den koniske falsen på det forrige panelet (fig. 2)

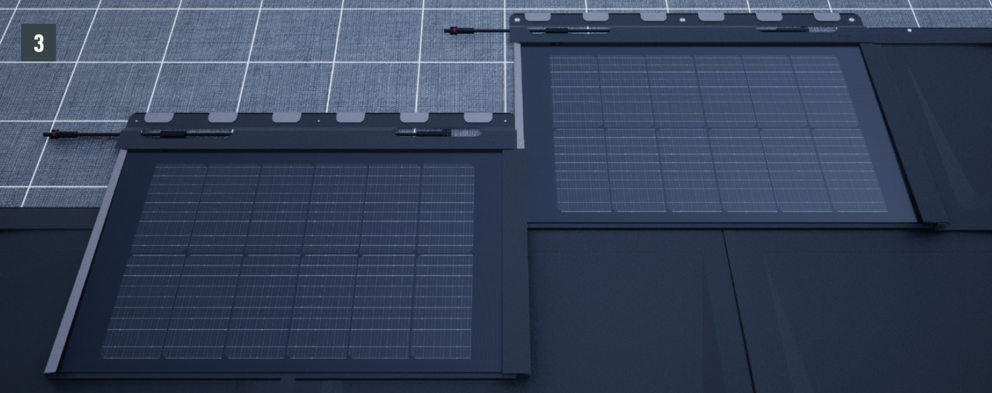

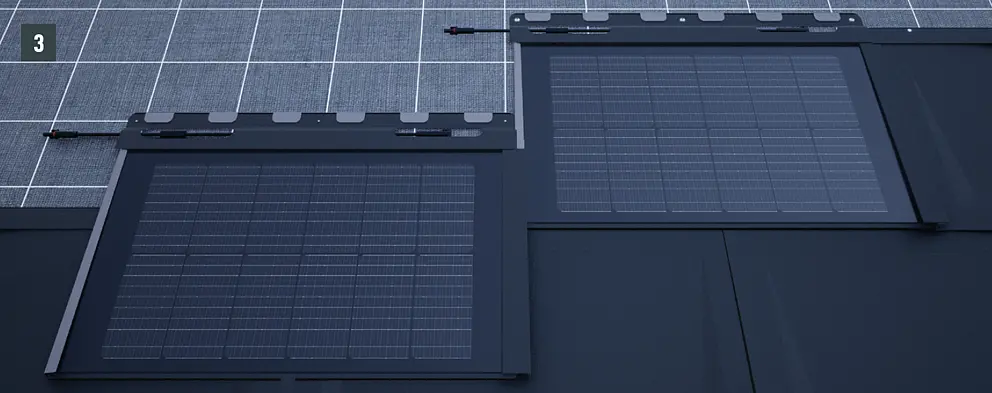

Skyv panelet forsiktig fremover for ikke å skade tilkoblingskabelen til det andre panelet (fig. 3)

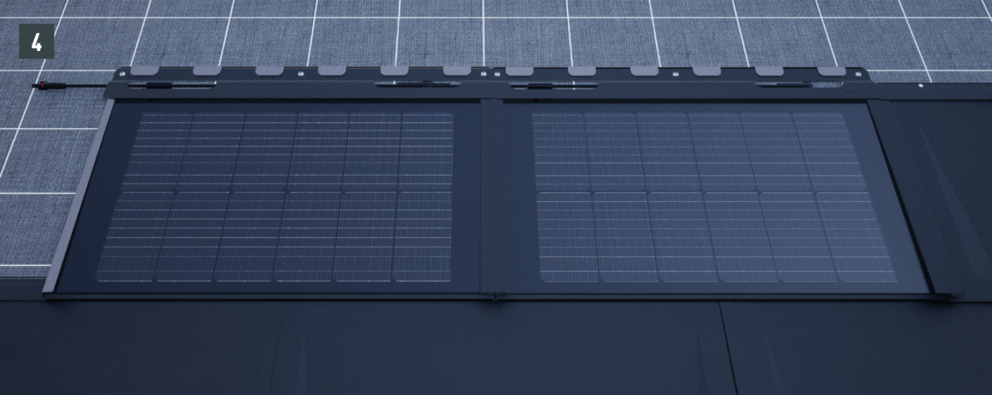

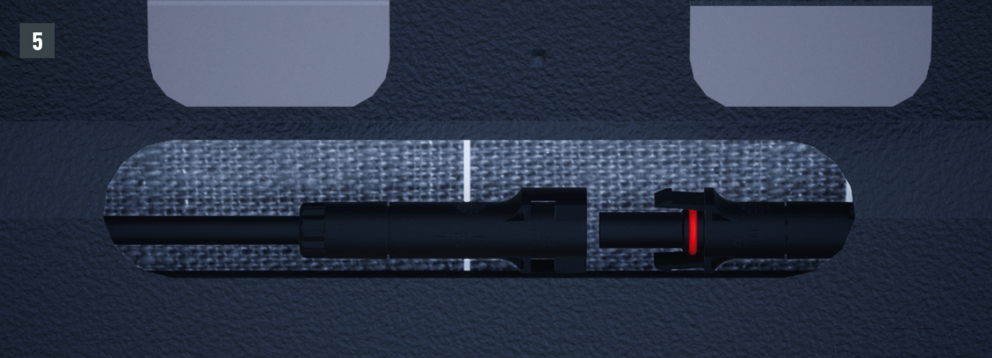

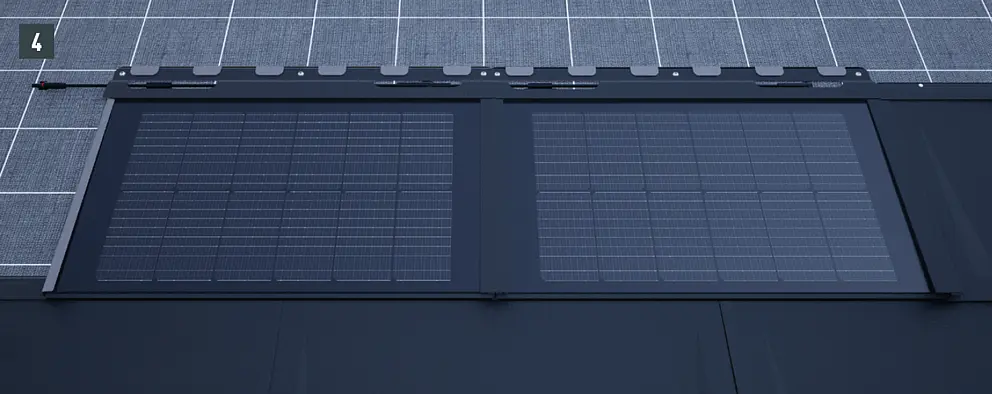

Når panelet er montert, blir kontaktene koblet. (bilde 4)

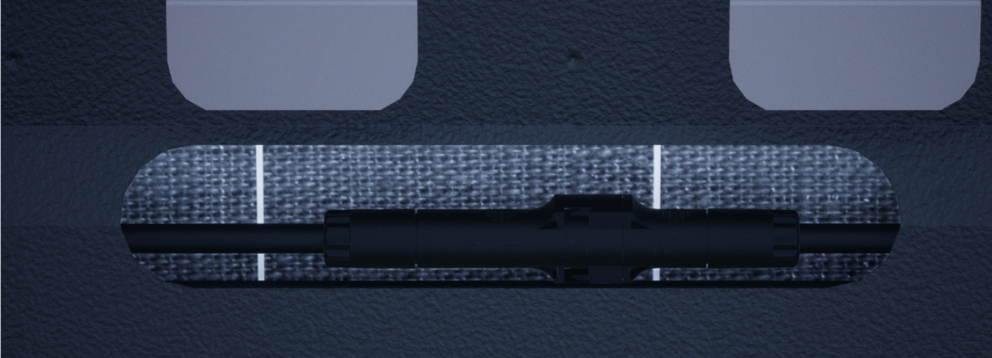

Sett sammen pluggene, koble de forsiktig sammen til de er helt lukket og fjæren har låst seg (figur 5)

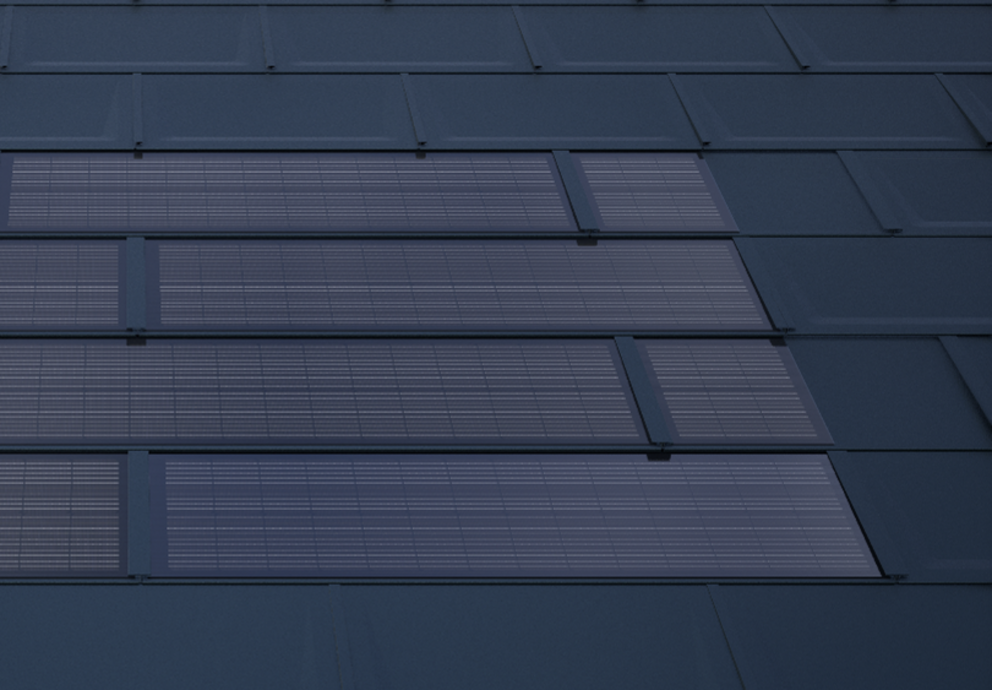

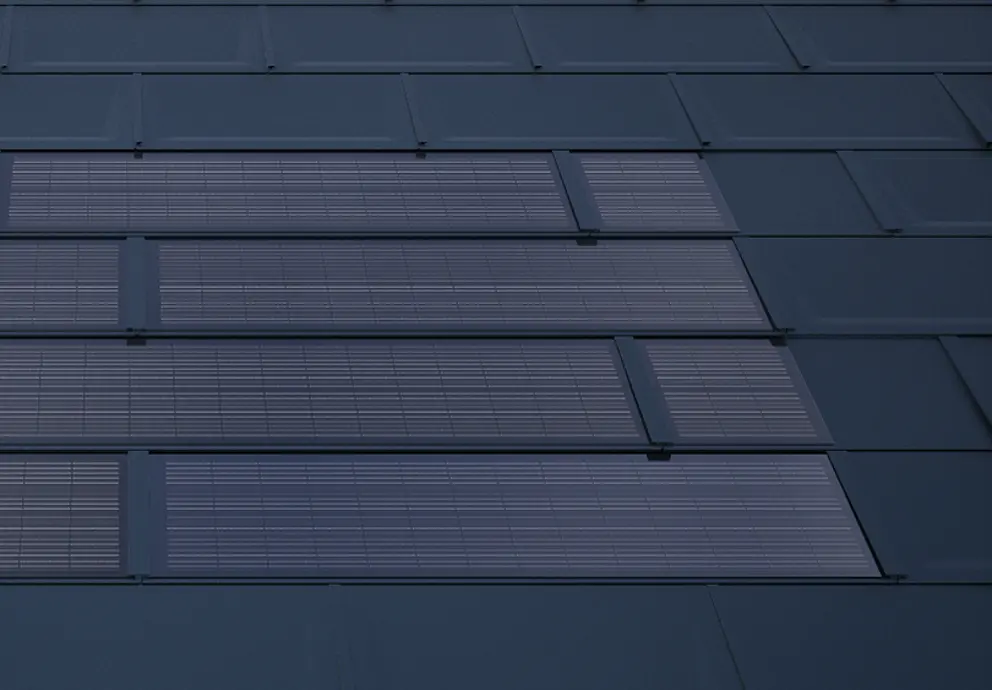

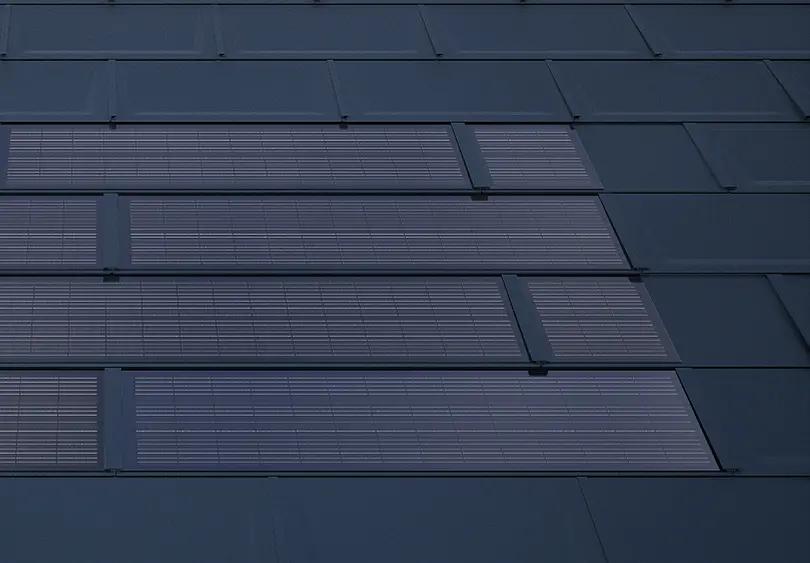

For å få en plan avslutning på siden av flaten med solcelletakplater, kan tilleggsplater installeres. Disse er tilpasset PREFA solcelletakplate og fungerer utelukkende som en visuell komplettering av generatorflaten, og produserer derfor ingen elektrisk effekt. De monteres på samme måte som solcelletakplatene, og integreres sømløst i leggebildet uten å påvirke solcellegeneratorens elektriske funksjon.

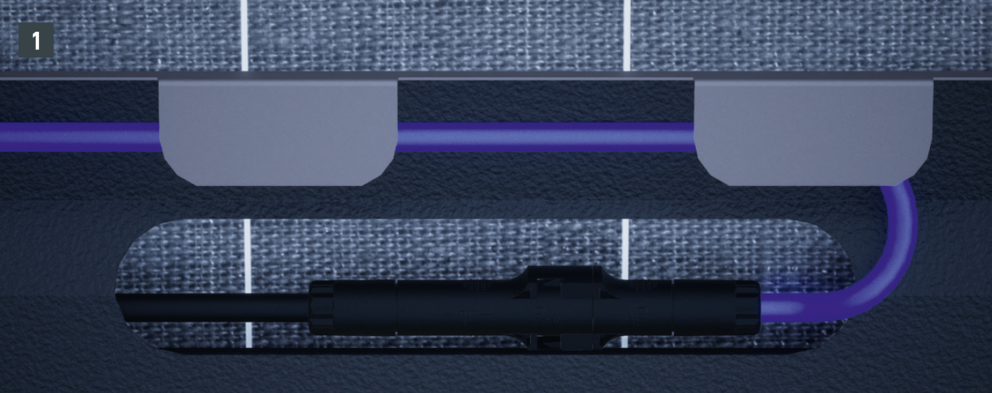

Detaljbilde av tilkoblingen til den tvunnede kabelen (–) eller tilkoblingskabelen (innlegging av kabelen i de tiltenkte kabelføringene)
(Fig. 1)

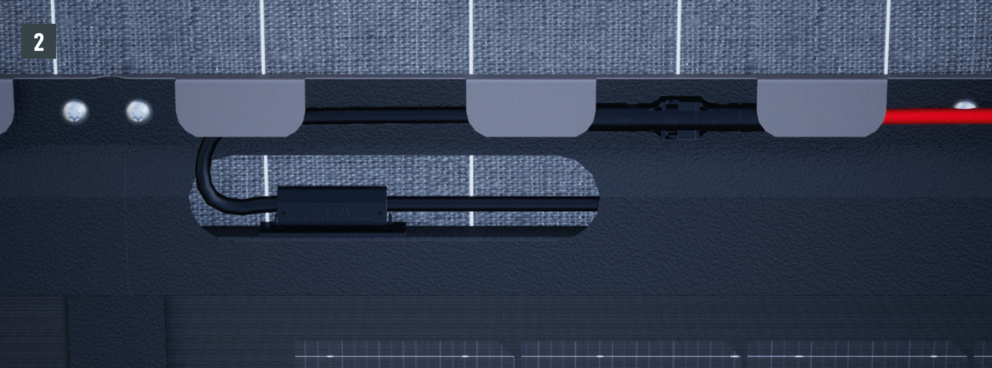

Detaljbilde av tilkoblingen til den tvunnede kabelen (+) eller tilkoblingskabelen (innlegging av kabelen i de tiltenkte kabelføringene)
(Fig. 2)

Merknad

De sorte kablene er vist i farger for bedre forståelse.

Minste bøyeradius på kabelen er 25 mm og må ikke være mindre enn dette.

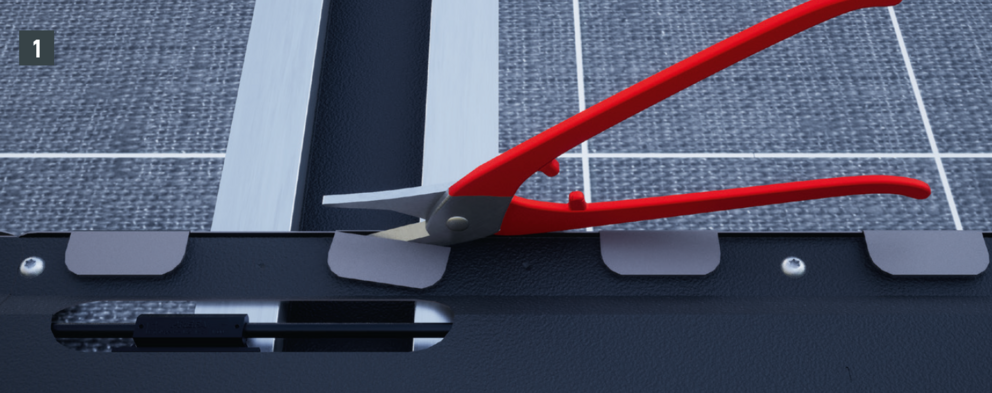

Løsne kabelføringen som befinner seg over kabelkanalen (fig. 1)

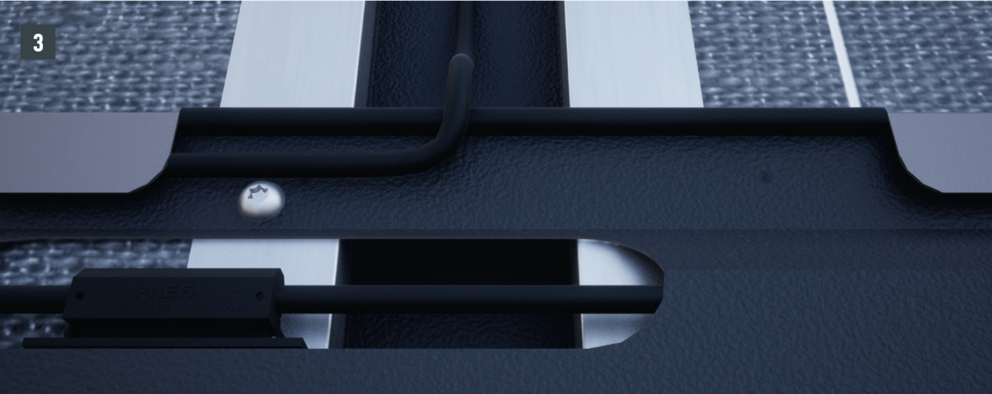

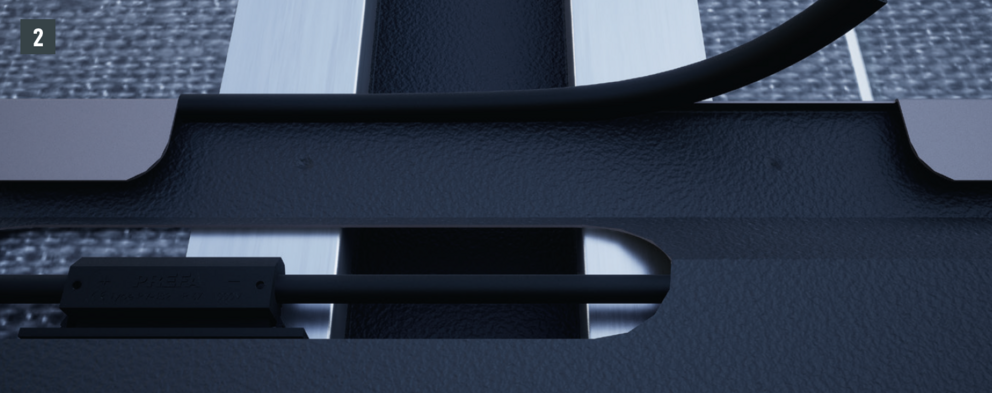

Sett på den medfølgende kantbeskyttelsen i området rundt kabelkanalen (fig. 2)
Tilkoblingskablene og strengkablene føres inn i kabelkanalen via kantbeskyttelsen. (Fig. 3)

Solcellegeneratoren er komplett når alle solcelletakplatene er tilkoblet, og til- og fraføringer for hver enkelt streng med isolert ende er ført frem til bygningens inntak.

Merk strengkabelpar som hører sammen med riktig kabelnummer, slik at de kan tilordnes på en entydig måte av elektroinstallatøren.

Sikre alltid løse kabelender mot utilsiktet skade og fuktighet. Ikke plasser kabelendene i vann, og sett på de medfølgende beskyttelseshettene. Overlever GAK til elektrofirmaet eller eieren.

Det er nå arbeid begynner for elektroentreprenøren.
