Bruk på tak

Informer snekkerfirmaet som utfører arbeidet, om lektdimensjoner og krav til utforming (f.eks. utforming av møne og valm, plassering og utforming av kabelkanaler) innen de starter arbeidet, og kontroller at de er korrekte.

Grunnlaget må klargjøres i henhold til gjeldende standarder og lokale forhold.

Anbefaling fullforskaling:

Platebredde: 80–160 mm
Bordtykkelse: minst 24 mm
Trefuktighet: maks. 20 %

Anbefaling treplate (iht. EN 14964):

Materialtykkelse: min. 22 mm

Når det gjelder ettlags, ikke-isolerte takkonstruksjoner, må et undertak anordnes i samsvar med kravene i nasjonale forskrifter (standarder for undertak), med minst ett bitumen separasjonslag. Strukturelle matter er ikke nødvendig på grunn av aluminiumets korrosjonsbestandighet. For PREFA anbefales ikke bruk av strukturelle matter. Ved bruk av sterkere separasjonslag bør det brukes lengre skruer om nødvendig.

Ved bruk av plater av trematerialer som underlag for installasjon av PREFA-taktekkinger, må valg av tykkelse, feste til trematerialet og den tiltenkte bruken som underlag for metalltak koordineres med produsenten eller forhandleren av de trebaserte platene, bestemmes.

Hvis det brukes plater av trematerialer, kreves et separasjonslag.

OSB-plater som underlag er ikke anbefalt konstruksjoner og må planlegges som sådan.

Merknad

PREFA anbefaler ikke bruk av OSB-plater som underkonstruksjon til metalltekking med eller uten separasjonslag.

På grunn av den nødvendige kabelføringen må underkonstruksjonen av tre lages i samsvar med følgende detaljer. Antall og plassering av kabelkanalene defineres av PREFA Produkttechnik og vises i monteringsplanen til PV.

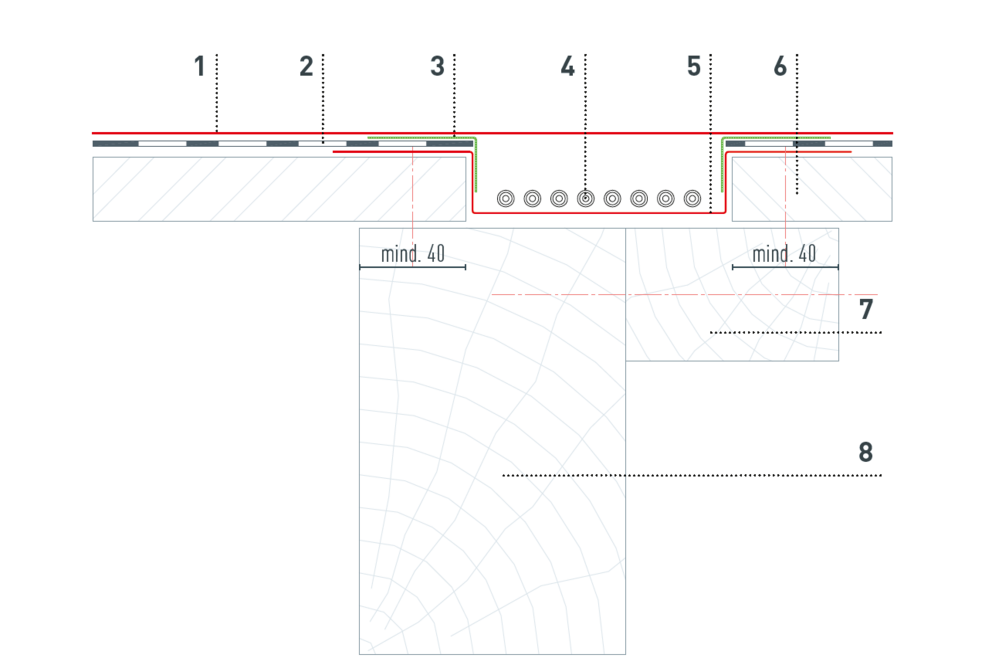

1 Solcelle takplate
2 Bituminøst separasjonslag
3 Tetningstape
4 Streng og tilkoblingskabler

5 Kabelkanal (kant del)
6 Full forskaling (min. 24 mm)
7 Konstruksjonsvirke
8 Taksperrer

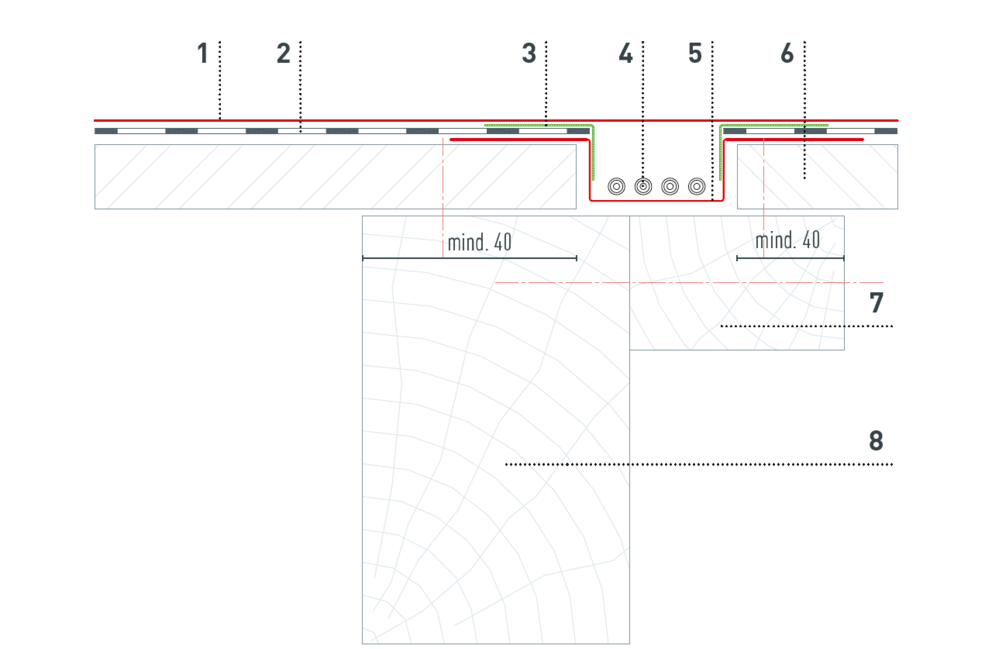

1 Solcelle takplate
2 Bituminøst separasjonslag
3 Tetningstape
4 Streng og tilkoblingskabler

5 Kabelkanal (kant del)
6 Full forskaling (min. 24 mm)
7 Konstruksjonsvirke
8 Taksperrer

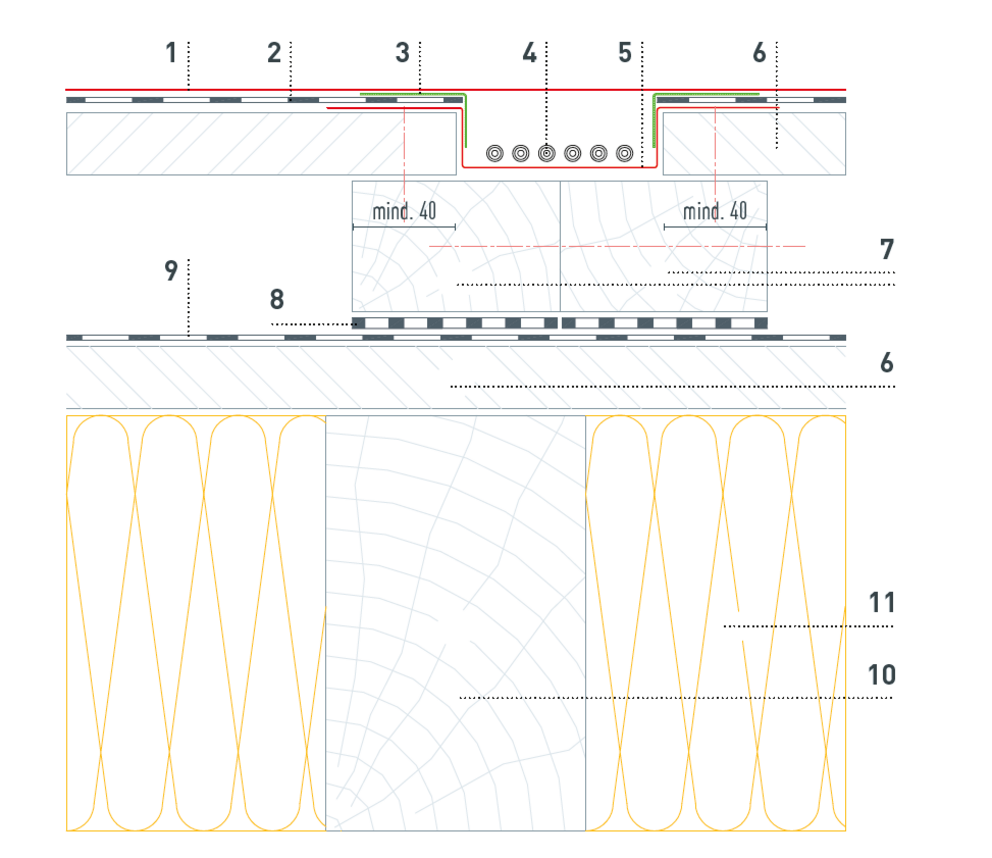

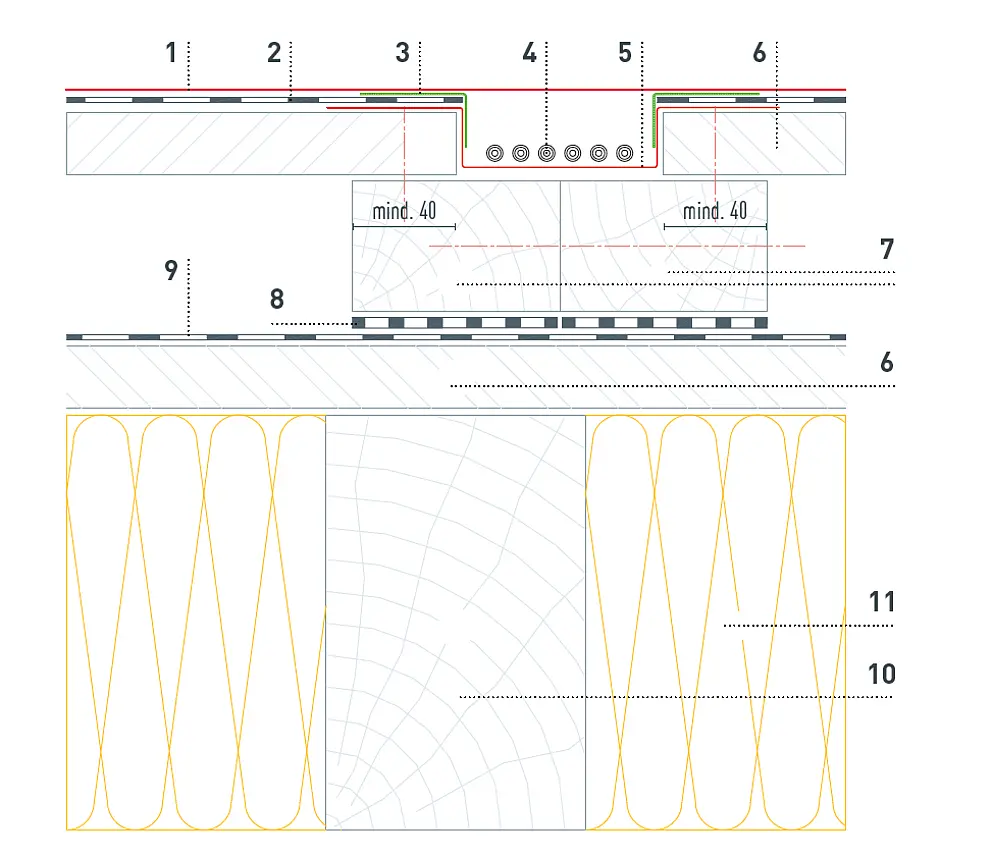

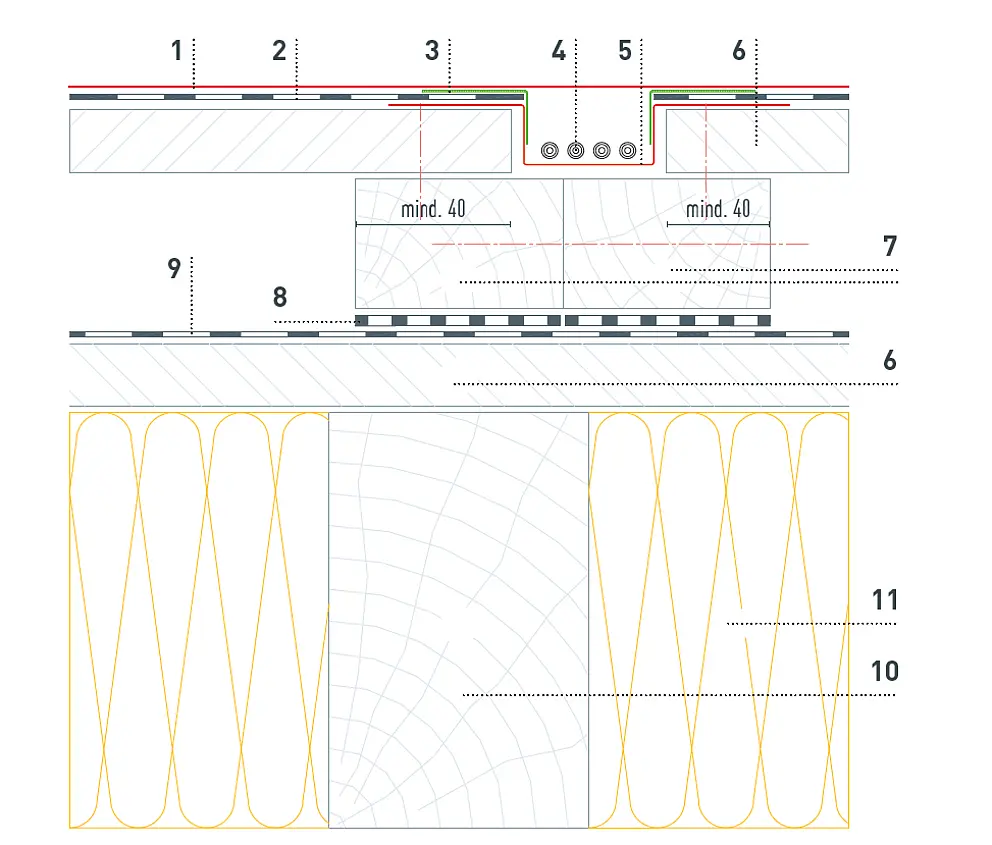

1 Solcelle takplate
2 Bituminøst separasjonslag
3 Tetningstape
4 Streng og tilkoblingskabler
5 Kabelkanal (kant del)
6 Full forskaling (min. 24 mm)

7 Lekter
8 Tetningstape for spiker (etter behov)
9 Diffusjonsåpen underlagsmembran
10 Taksperrer
11 Isolasjonsmateriale

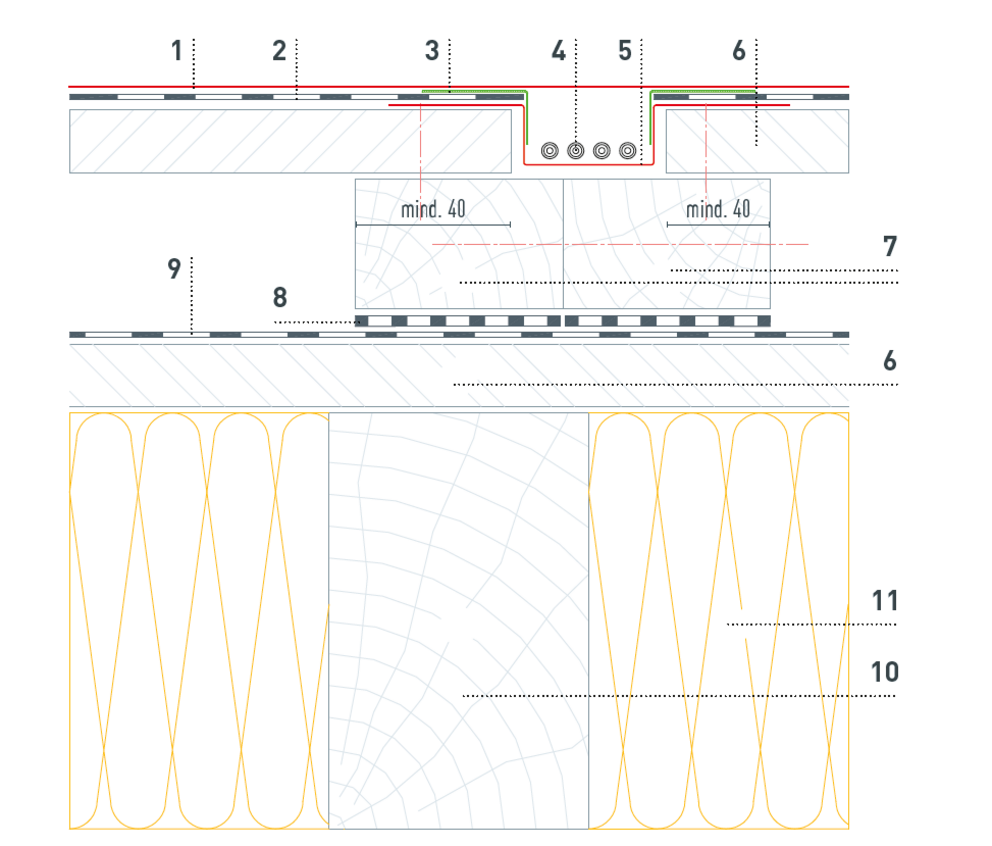

1 Solcelle takplate
2 Bituminøst separasjonslag
3 Tetningstape
4 Streng og tilkoblingskabler
5 Kabelkanal (kant del)
6 Full forskaling (min. 24 mm)

7 Lekter
8 Tetningstape for spiker (etter behov)
9 Diffusjonsåpen underlagsmembran
10 Taksperrer
11 Isolasjonsmateriale

Takgjennomføringer eller innføringer i bygningen går gjennom flere lag med bygningsdeler og krever derfor samarbeid mellom flere faggrupper (taktekkere, tømrere og elektrikere).

Alle tiltak må utføres i henhold til byggeplanen.

Takgjennomføringer skal utføres fagmessig og må ikke forringe undertakets egnethet eller funksjon.

Selvklebende hylser, slik som de som brukes til PREFAs solcelleluke, kan være en slik løsning.

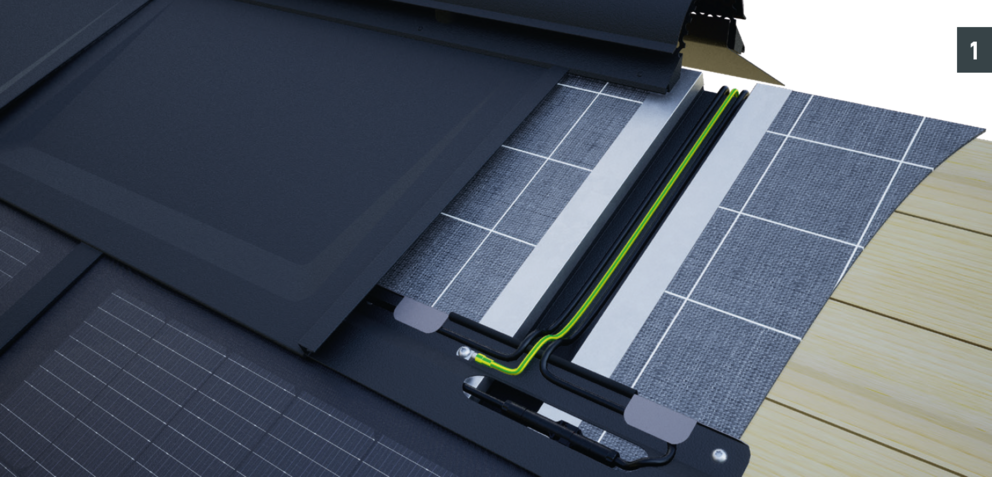

Kabelgjennomføring over møne for takkonstruksjoner med enkelt skall (fig. 1)

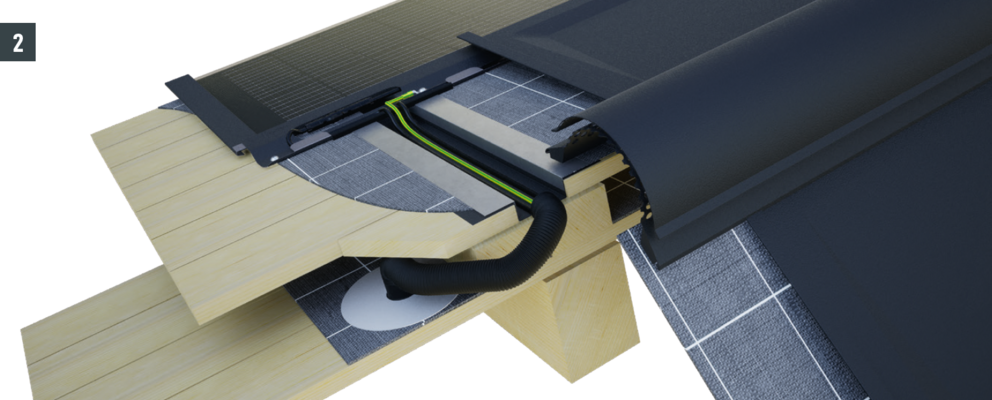

Kabelgjennomføring over møne for takkonstruksjon med dobbelt skall (fig. 2)

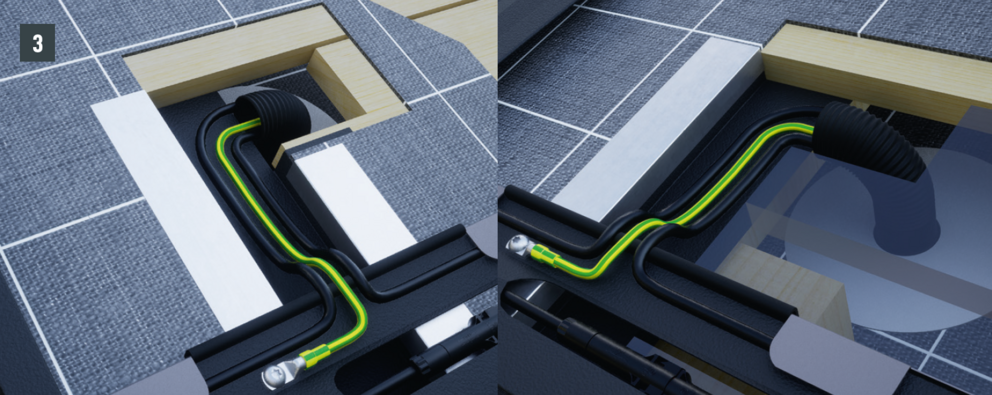

Kabelgjennomføring på overflaten for takkonstruksjon med dobbelt skall (fig. 3)
