Underkonstruksjonen er bindeleddet mellom den bærende konstruksjonen og fasadekledningen. Metall og tre eller en kombinasjon av begge er tilgjengelig som materialer for underkonstruksjonen. I prinsippet skal det leveres statisk bevis for hver underbygning, både for nybygg og for fasadeoppussing.
Det skal tas hensyn til de fysiske bygningskravene. Forankringen av underkonstruksjonen avhenger av de forskjellige underlagene og forekommende laster samt kravene til brannvern. Kontroller funksjonen og dimensjoneringen av underkonstruksjonen både i en ny bygning og i en renovering, samt de brukte festemidlene avhengig av materialet i underkonstruksjonen.
Som regel omfatter beviset på stabilitet underkonstruksjonen, inkludert forankring og tilkoblingsinnretninger, samt klær med tilhørende festeinnretninger.
De angitte festene representerer basisfestet for de respektive produktene. Ved økt vindbelastning kan det være nødvendig å øke antallet festepunkter i forhold til objektet.
Informer tømrerfirmaet om avstandene til underkonstruksjonen før de starter arbeidet, og kontroller at de er korrekte. PREFA småformat skal monteres som fasadekledning på full treforskaling eller, avhengig av brannkrav, på trapesprofiler av metall.
Grunnlaget må klargjøres i henhold til gjeldende standarder og lokale forhold.
Anbefaling fullforskaling:
Anbefaling treplate (iht. EN 14964):
Plater av trematerialer
Ved bruk av trebaserte plater som monteringsunderlag for PREFA-fasadebelegg må valg av tykkelse, feste til trematerialet og tiltenkt bruk som underlag for ventilerte fasader avtales med produsenten eller forhandleren av panelene av trematerialet.
Merknad
PREFA anbefaler ikke bruk av OSB-plater som underkonstruksjon til metalltekking med eller uten separasjonslag.

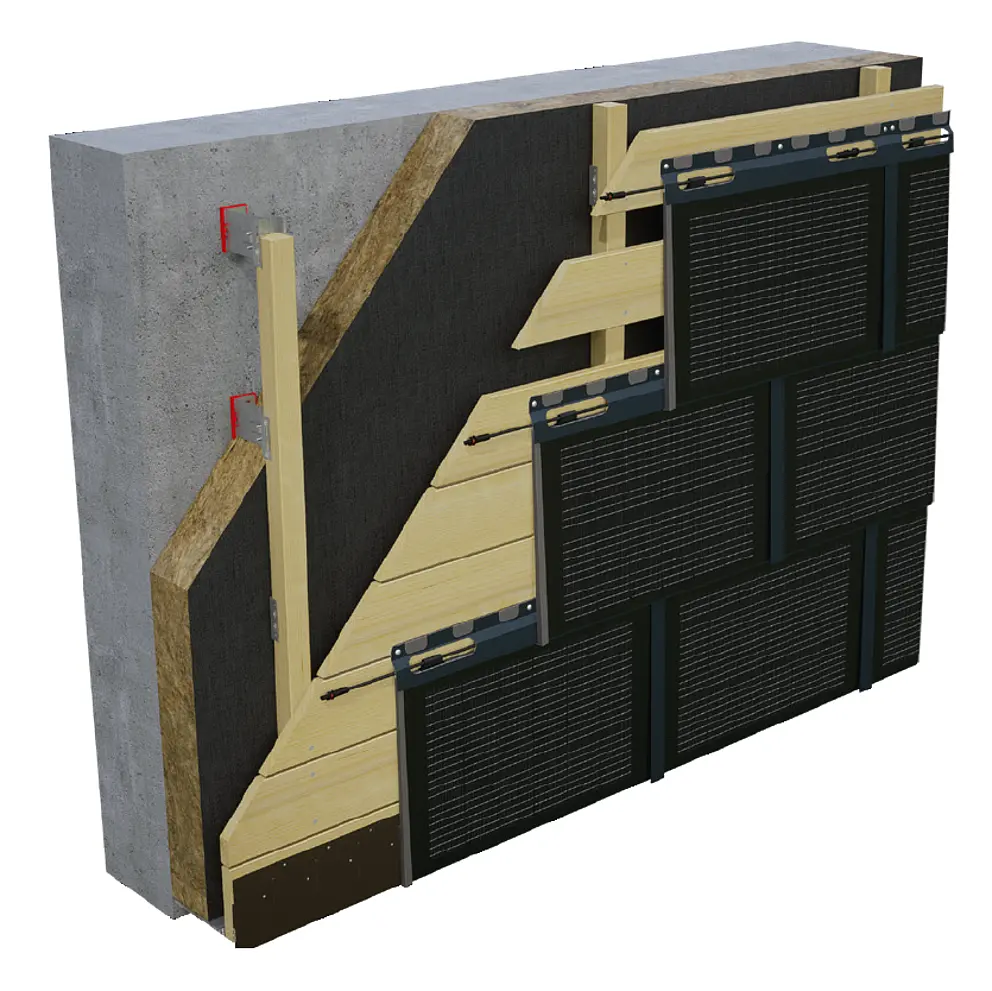

Solcelletakplaten på fasaden kan også legges på en forskaling med spalter (min. 24 mm). Ved montering av en forskaling med spalter, sørg for at det alltid er et bord under festelisten, og at snormålet på 420 mm overholdes.
Kabelgjennomføringen må utformes på en slik måte at det ikke oppstår fysiske eller strukturelle skader. I tillegg må det sørges for en effektiv begrensning av brannspredning langs kabelstrengene. Nasjonale standarder og retningslinjer må overholdes. Antallet kabelgjennomføringer avhenger av mengden strengkabler.

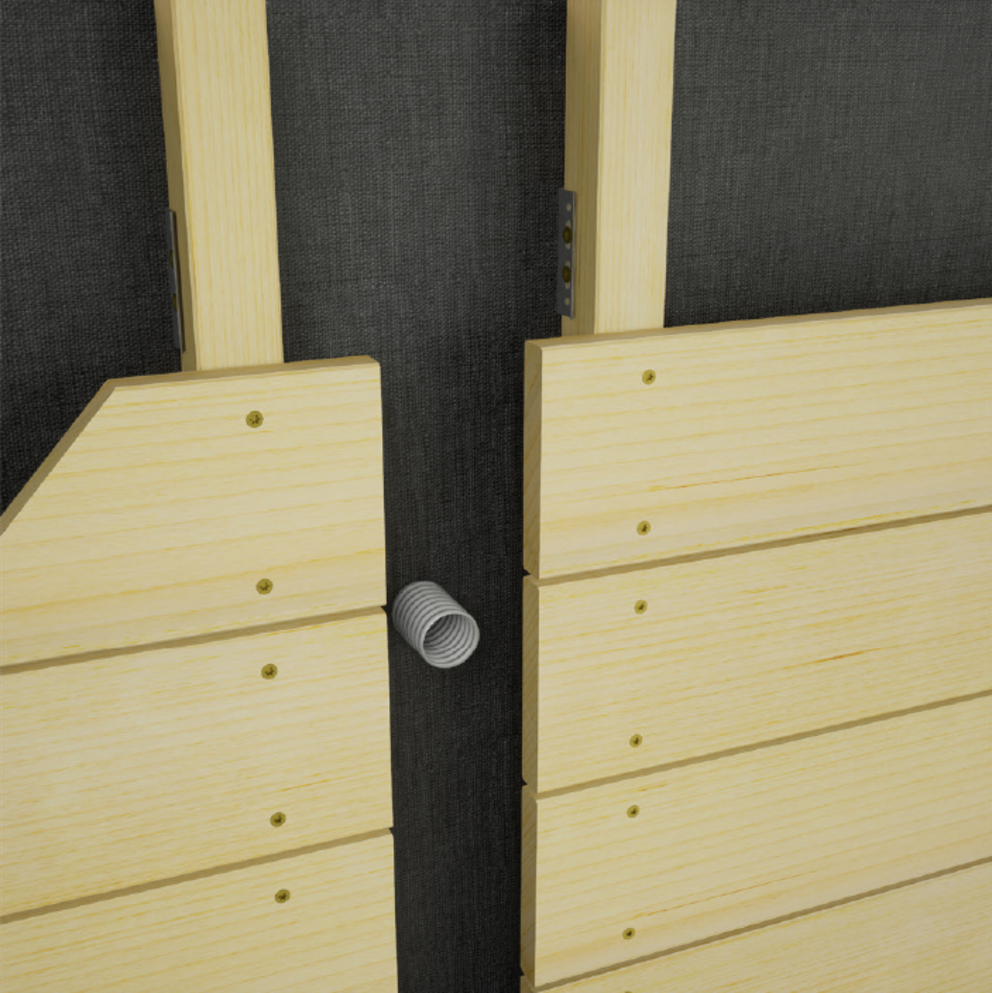

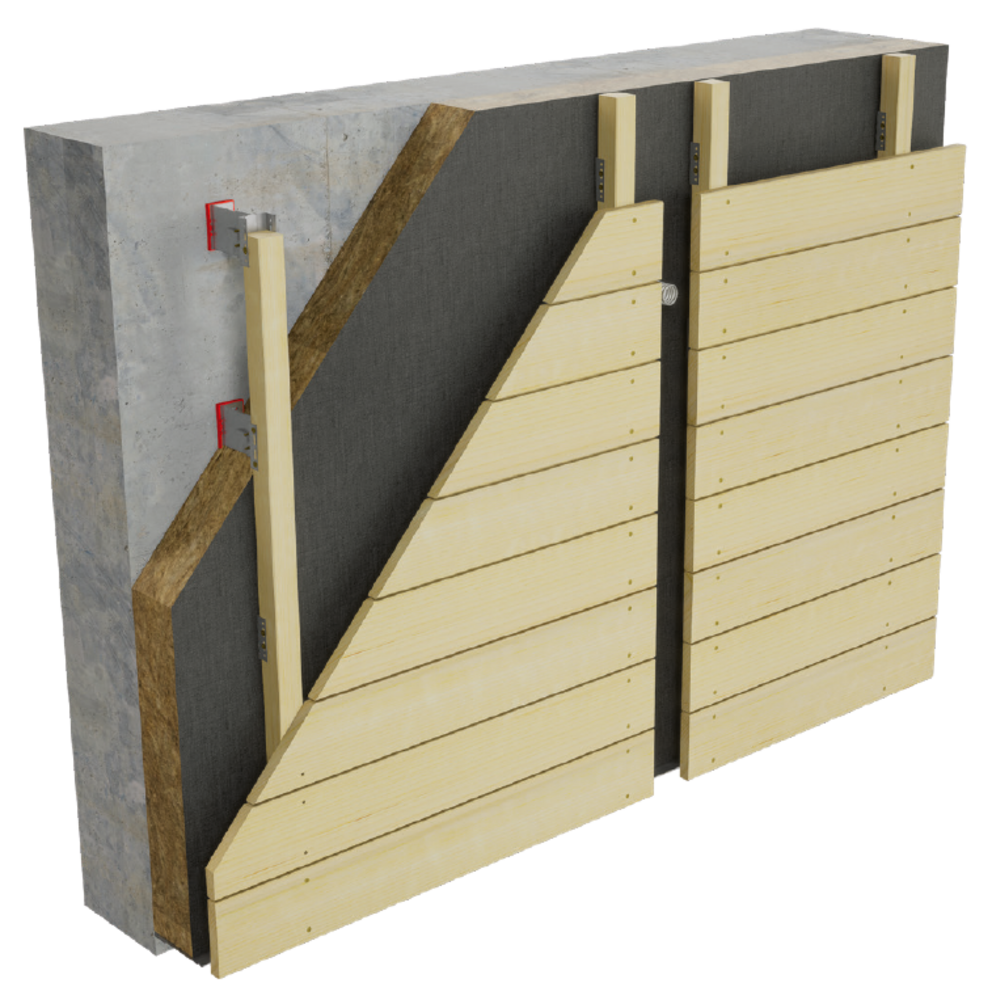

I området rundt veggjennomføringen skal kabelkanalen plasseres med suppleringsbånd. Det må sørges for at tre-forskalingen i dette området er tilsvarende utsparret, slik at kabelkanalen kan monteres nøyaktig og i flukt med veggen.

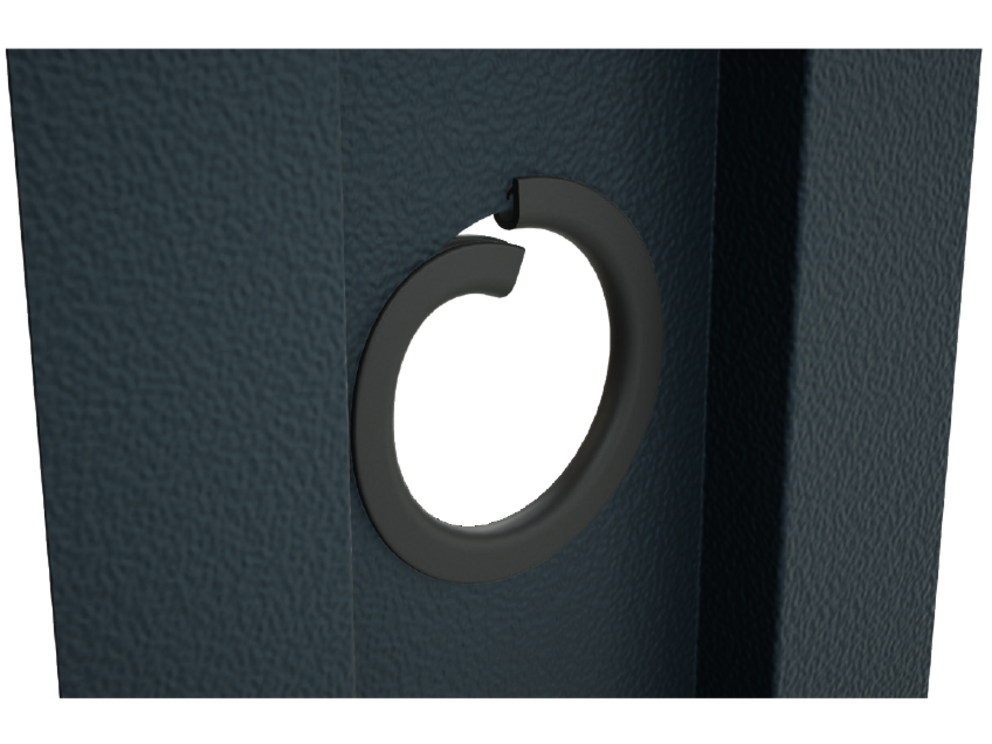

Den medfølgende kantsikringen for solcelle takplatene skal settes inn i åpningen i kabelkanalen, som er laget med en hullsag. Den beskytter kablene mot å bli skadet av den åpne metallkanten. Ved å sette inn kantsikringen sikres en trygg kabellegging, og det forhindres at kablene skades av bevegelse eller vibrasjon.
På grunn av lengden på den medfølgende kantsikringen blir hulldiameteren 50 mm.

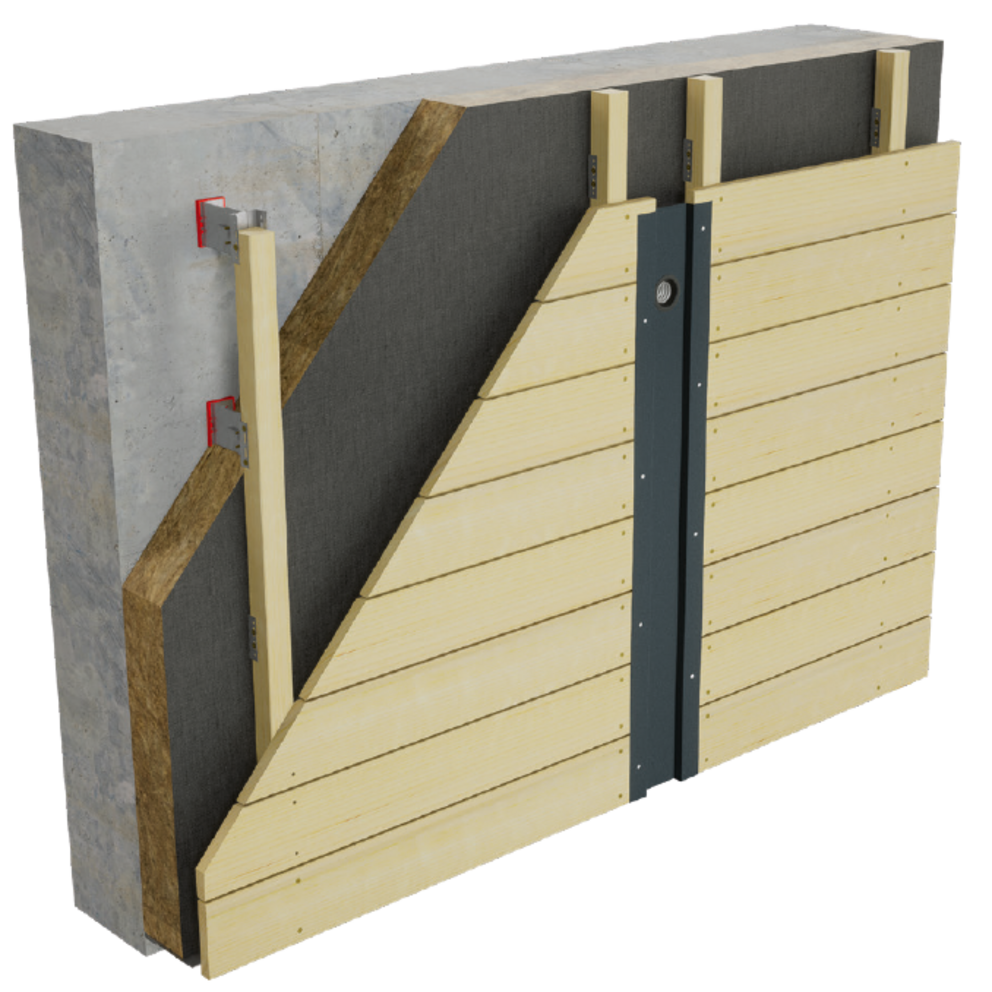

Montering av den prefabrikkerte kabelkanalen i tre-forskalingen. Det er viktig at veggjennomføringen ligger sentrert bak åpningen i kabelkanalen.

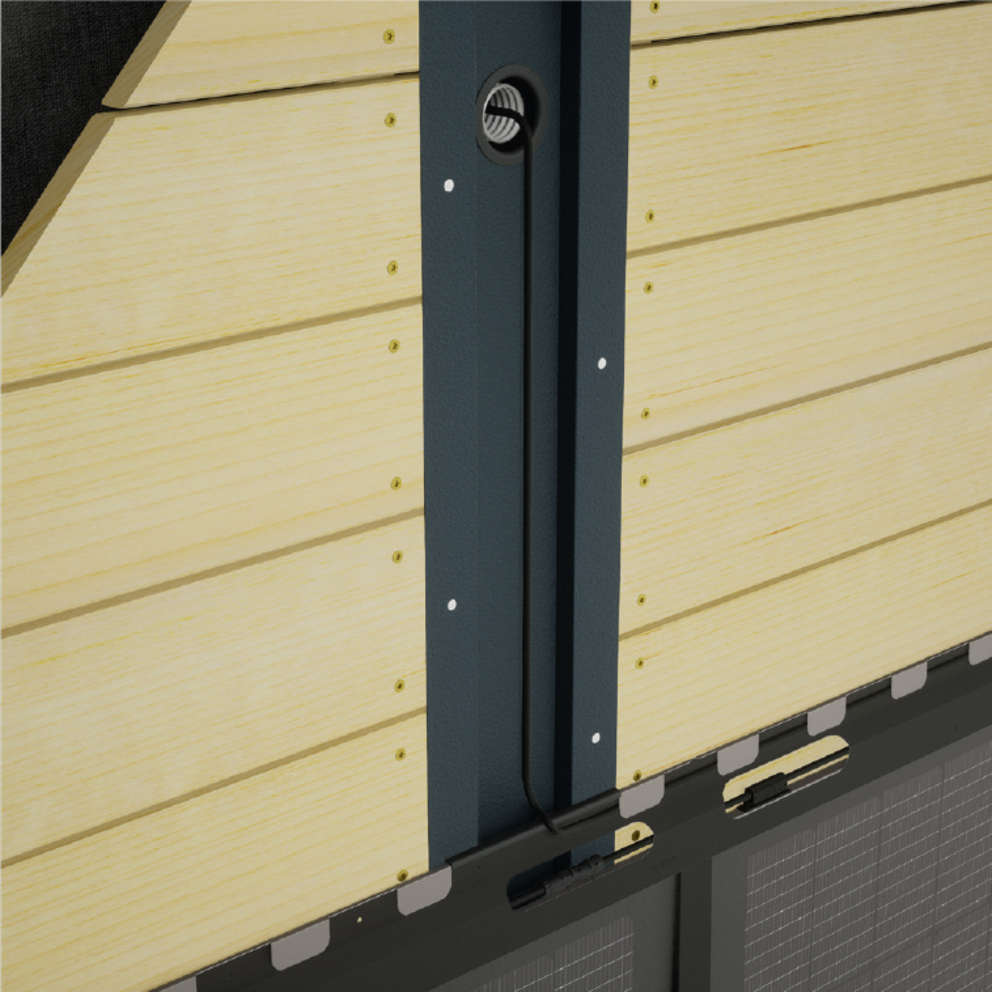

Legg inn strengens tilførselskabel i kabelkanalen.

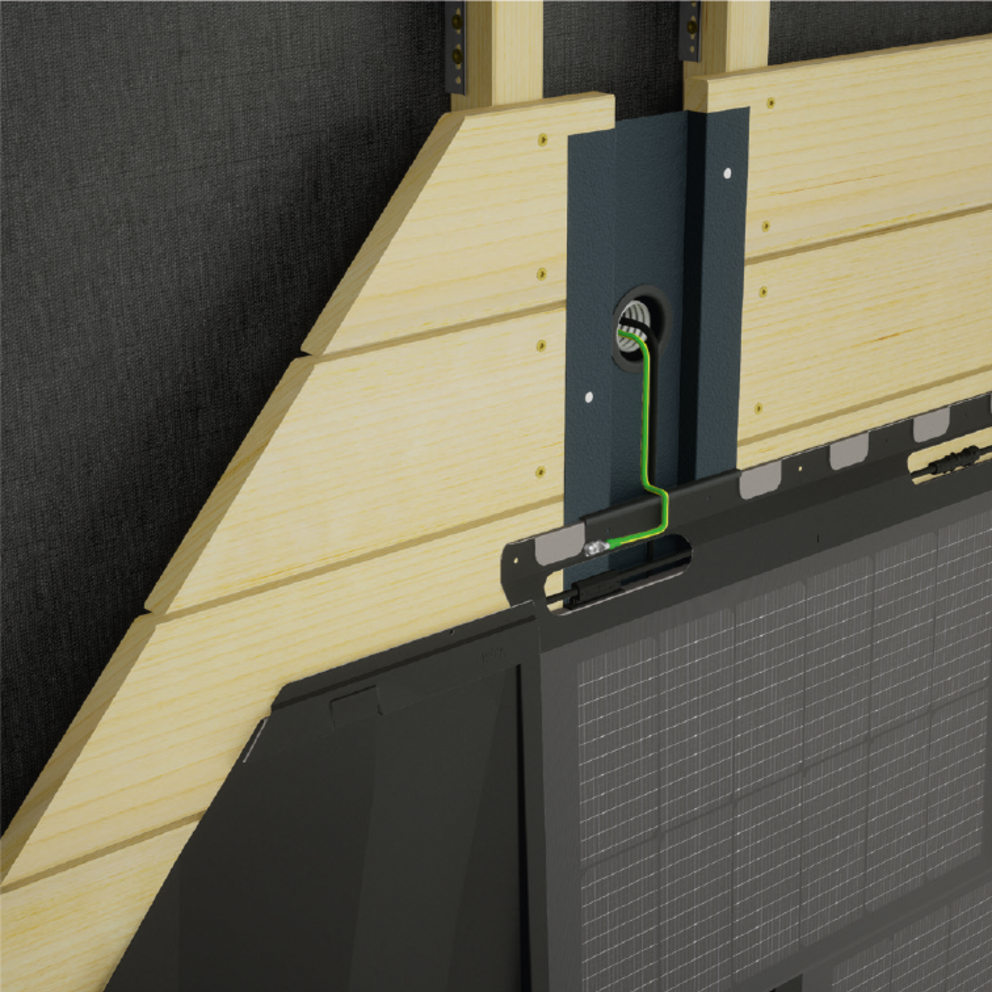

Sett inn nedlederen og monter potensialutjevningskabelen på sollcelle takplaten ved hjelp av de medfølgende festene.
