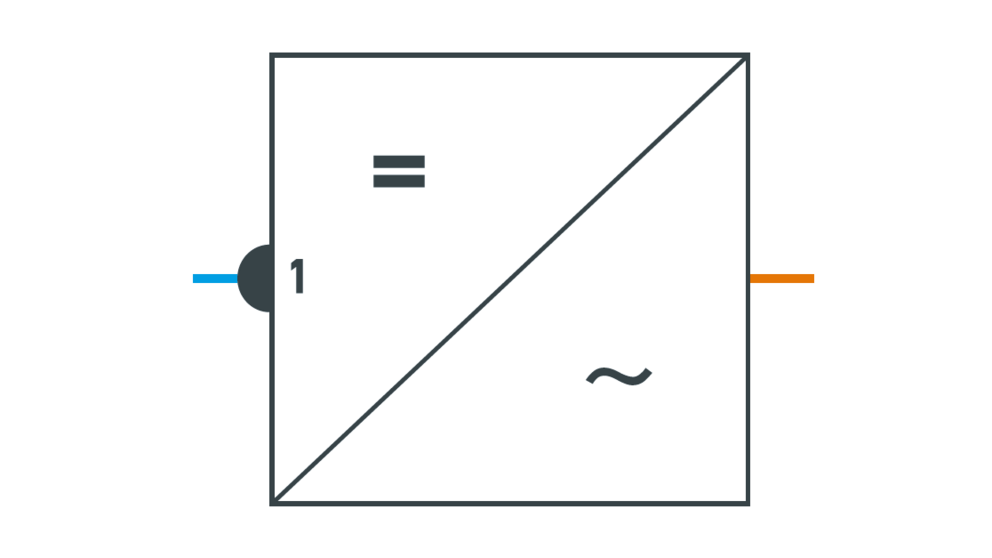

Hovedoppgaven til en vekselretter er å konvertere likestrømmen fra solcellemodulene til vekselstrøm som er tilpasset nettet og forbrukeren.
Dagens vekselrettere tilbyr samtidig tilleggsfunksjoner som systemovervåking, lagringstilkobling, nødstrømsfunksjon eller integrering i smarthussystemer.

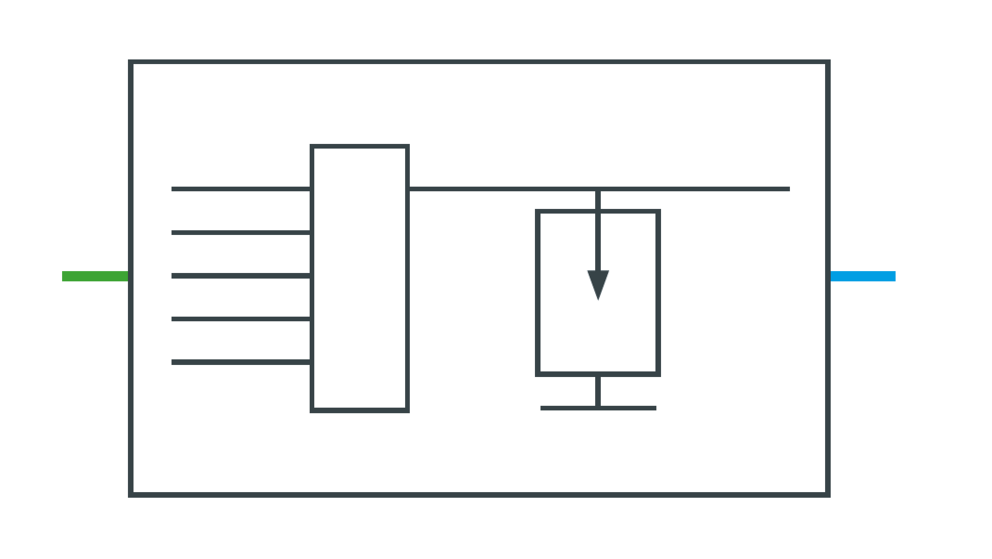

Solcellegeneratorens strenger samles i generatorens koblingsboks (forkortet GAK) og kobles til likestrømmens hovedkabel.
Sikkerhetsrelevante deler som overspenningsvern og jordingstilkobling er også komponenter i GAK.
De fører pluss- og minuskablene til en strengkabel inn i taket, der de kobles til GAK av elektroinstallatøren.

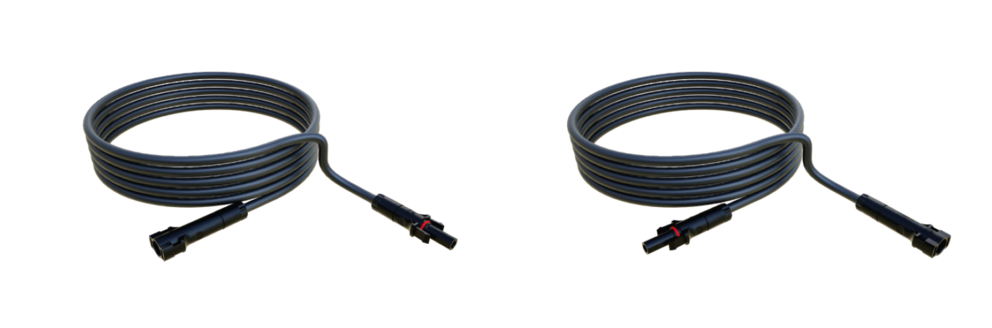

I PREFAs takpanelsystem for solcelle takplaten er strengkablene tilgjengelige som strengkabelpakker med to kabler i hver. Disse er forhåndsmontert i standardlengder, der den ene enden er utstyrt med en stikkontakt (–) og den andre enden med en plugg (+).
Hvis en streng strekker seg over flere rader med solcelle takplaten, må disse kobles sammen ved hjelp av tilkoblingskabler.

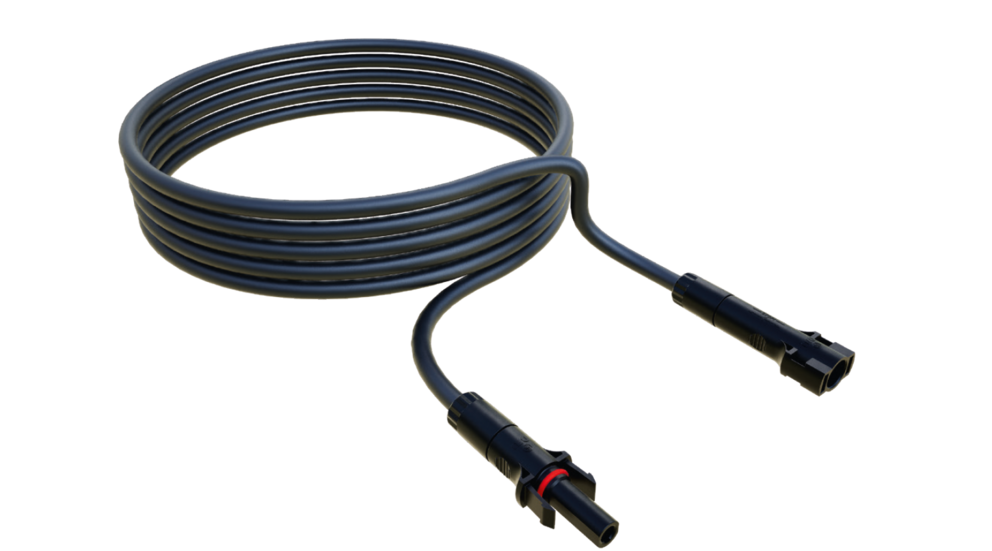

Disse kablene produseres prosjektspesifikt og tildeles fortløpende nummer. Kabelendene er utstyrt med hver sin PV-plugg og PV-kontakt.
Fjern den tilsvarende posisjonen fra monteringsplanen.
De metalliske delene av anlegget som ikke er strømførende under normal drift, må være forbundet med en potensialutjevningsleder.
Potensialutjevningsledere for lynvern som kan føre delvis lynstrømmer, må ha et tverrsnitt på minst 16 mm². Kobberkabelen må ha grønngul isolasjon.
Den hengende falsen på solcelle takplate skaper en elektrisk ledende forbindelse slik at hele takflaten har en lav motstandsverdi.
En 16 mm² potensiell utjevningskabel for lynvern med kontakt i rustfritt stål leveres alltid med solcelletaket.

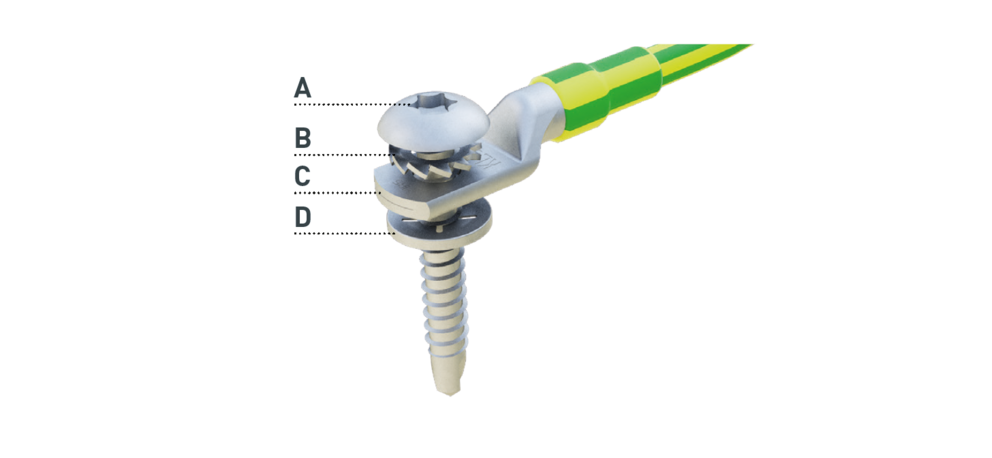

Komponenten består også av monteringsskrue (A), låsemutter (B), kontakt i rustfritt stål (C) og skruelås (D) (se figur under).
Låsemutteren skal bare brukes én gang. Denne må skiftes ut ved montering.

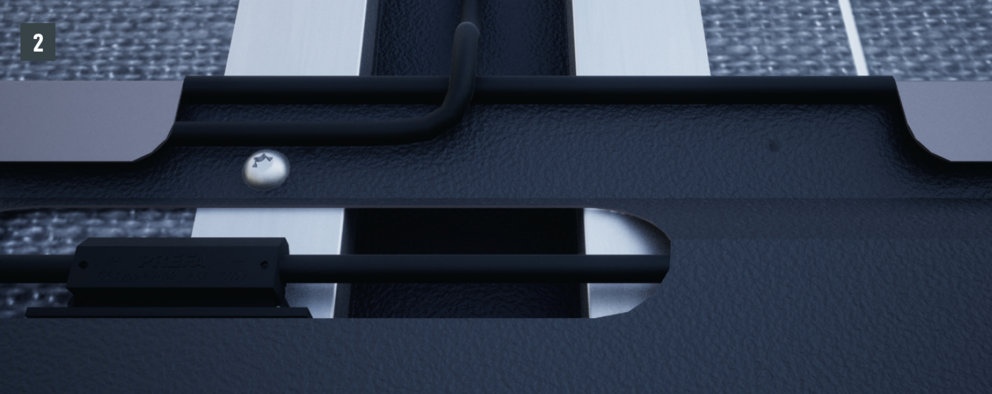

Solcelle takplaten som ligger over kabelføringen, må også skrus fast med en panhodeskrue (se fig. 2). Kabelføringen må derfor være laget av en kantprofil i aluminium for å skape en ekstra vertikal ledende forbindelse mellom solcelle takplaten.

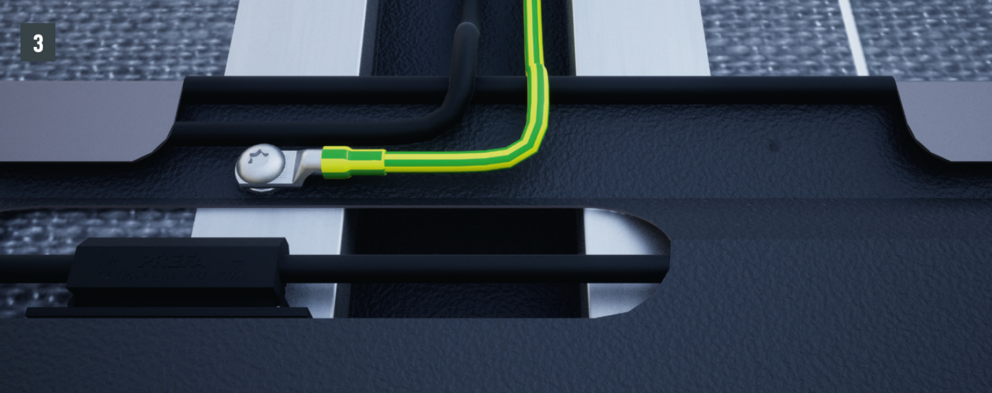

I den siste raden er den potensielle utjevningskablen skrudd fast til solcelle takplate med en skrue som ligger over kabelkanalen (se fig. 3), der stengkablene ligger i kabelkanalene og ført inn i taket.
