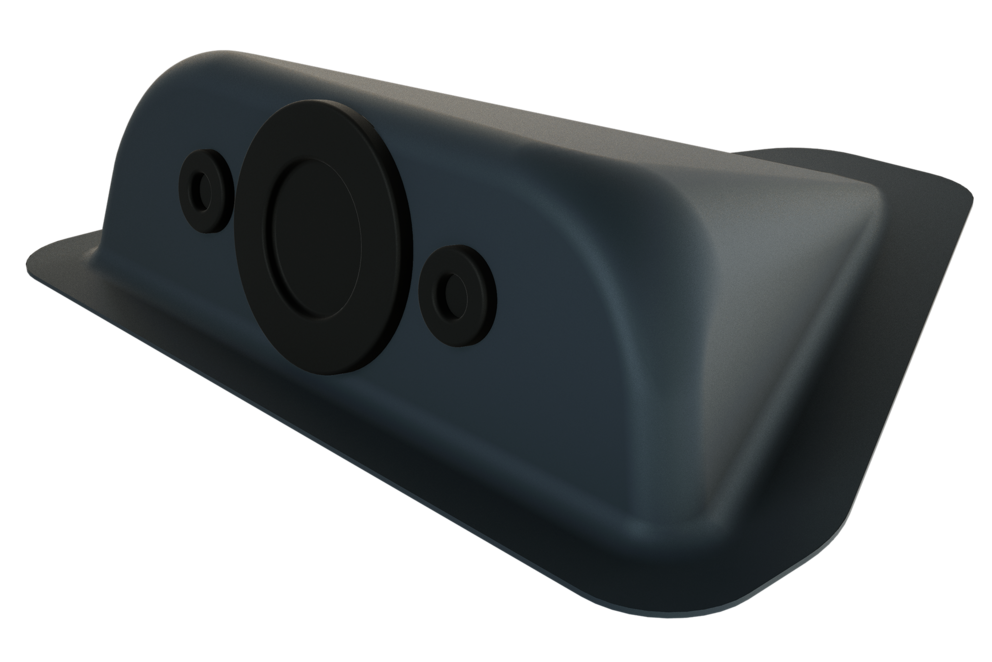

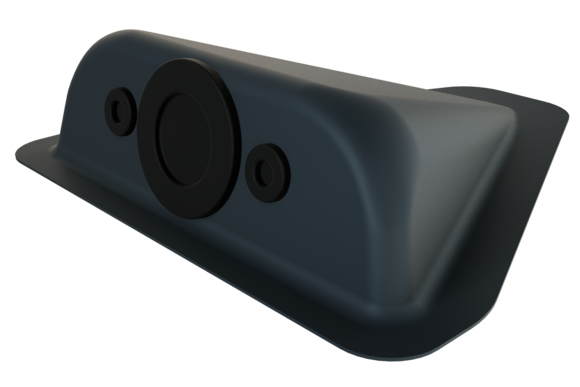

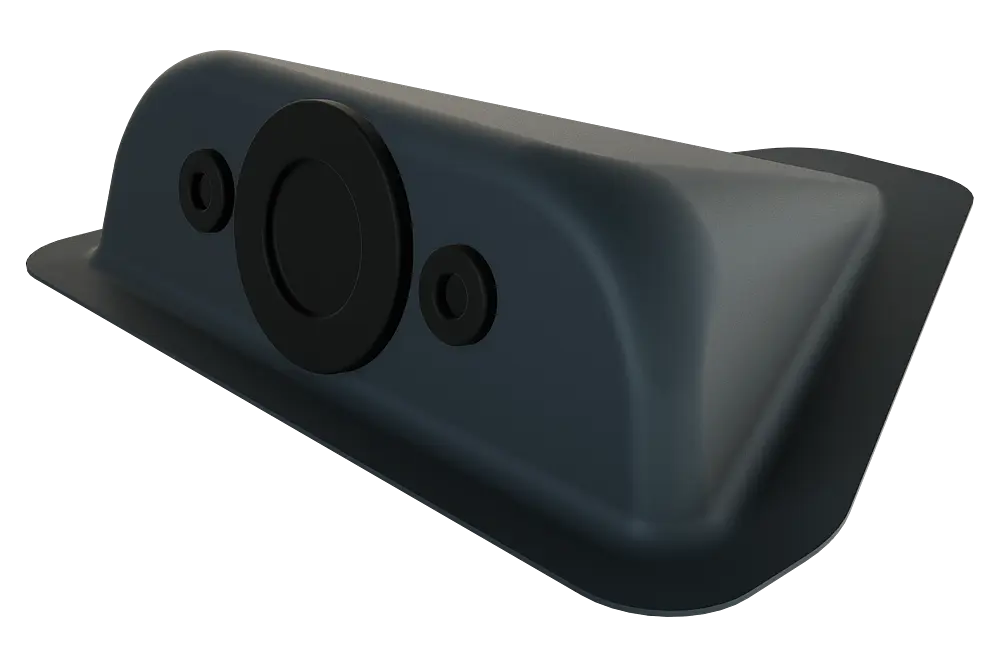

PREFA solcelleluke for føring av ledning ved fotovolteiske anlegg hos PREFA takdekking.
Materiale |
|
|---|---|
Farge |
blank eller pulverlakkert i standardfarger |
Komponenter |
1 x gjennomføringshylse DM 32-35 mm |
Takhelling |
fra 3° limt med PREFA spesiallimsett |

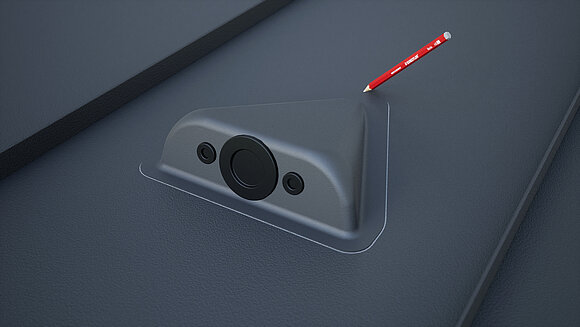

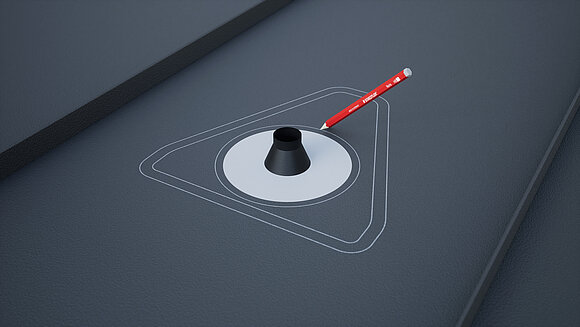

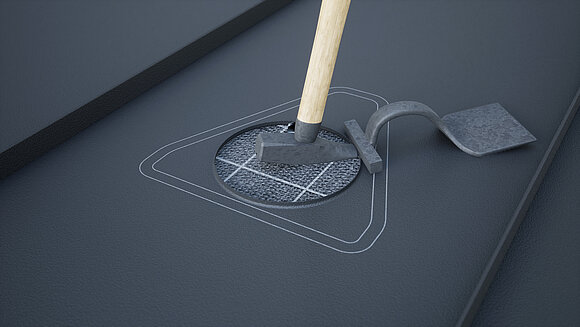

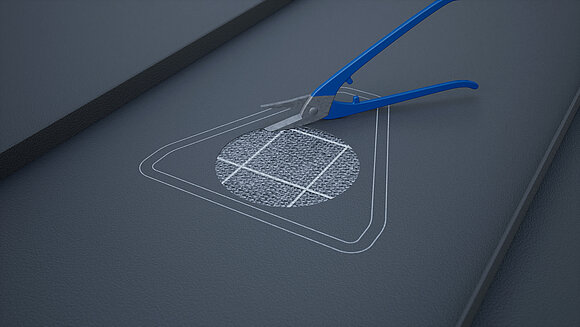

Plassering av solcelleluken og oppmerking av omrisset. Merk opp ved klebeområdet (25 mm) og utskjæringen til rørkragen. Utskjæring og kanting av sirkelrundt område.

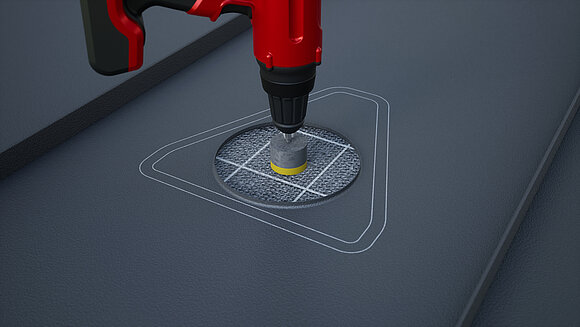

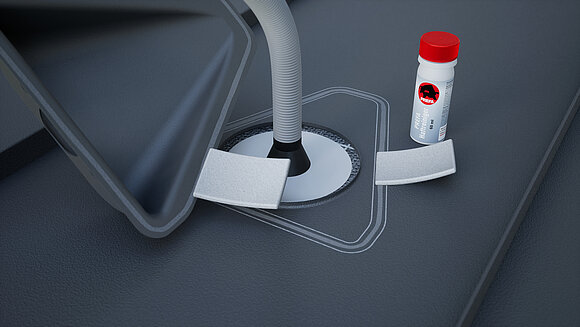

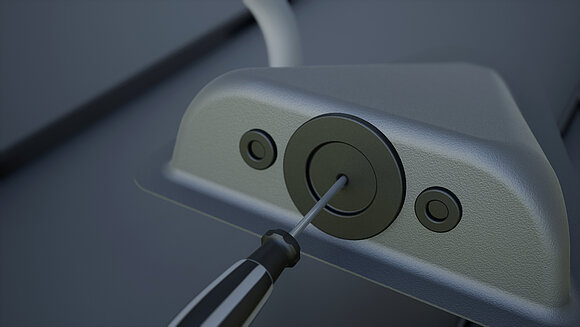

Bor hull i nødvendig diameter, lim på mansjetten og før det korrugerte røret gjennom. Pluss, rengjør og luft klebeflatene. Stikk opp gjennomføringshylsen med en skrutrekker.

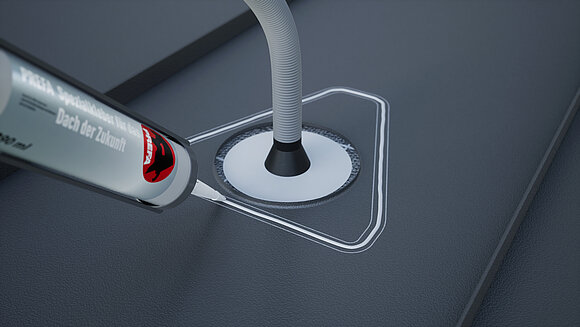

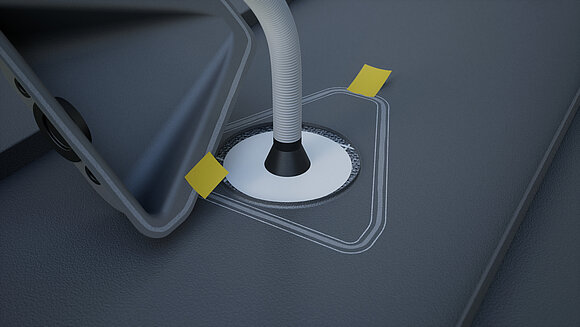

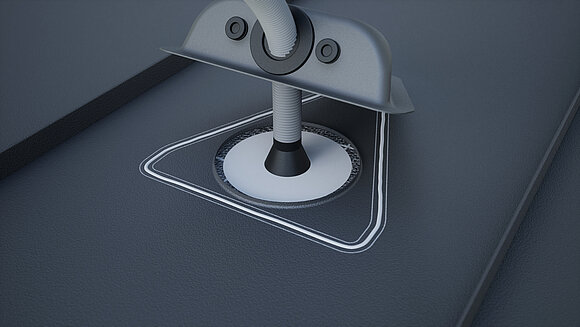

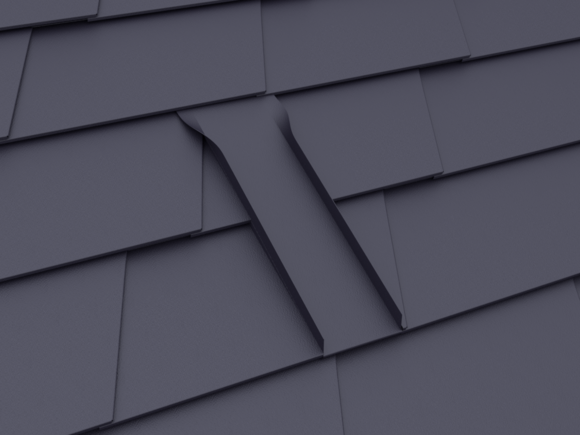

Påfør spesiallim umiddelbart, og før det korrugerte røret gjennom hylsen. Sett deretter på solcelleluken og press den på i midten.
Merknad
Korrugert rør følger ikke med leveransen.
For at det korrugerte røret lettere skal kunne føres gjennom, er rørkragen og gjennomføringshylsen behandlet med talkum. Ved å bøye det korrugerte røret 90° i retning takutstikket blir det lettere å sette på solcelleluken.

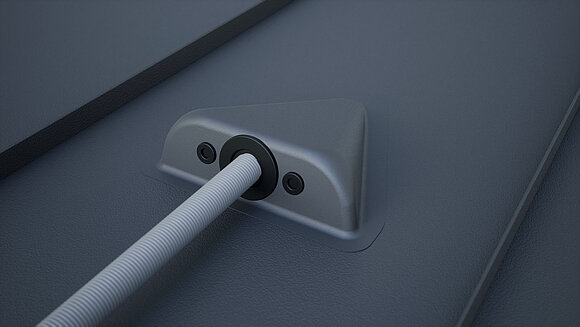

Det korrugerte røret må føres minst 30 cm parallelt med taket etter at det ført gjennom solcelleluken.
Inntil at limet har herdet, kan solcelleluken ved behov holdes i posisjon av et eksternt hjelpemiddel.
Farge |
PREFA standardfarger |
|---|---|
Materiale |
Fargebelagt aluminium (0,7 mm; EN AW 3005) |

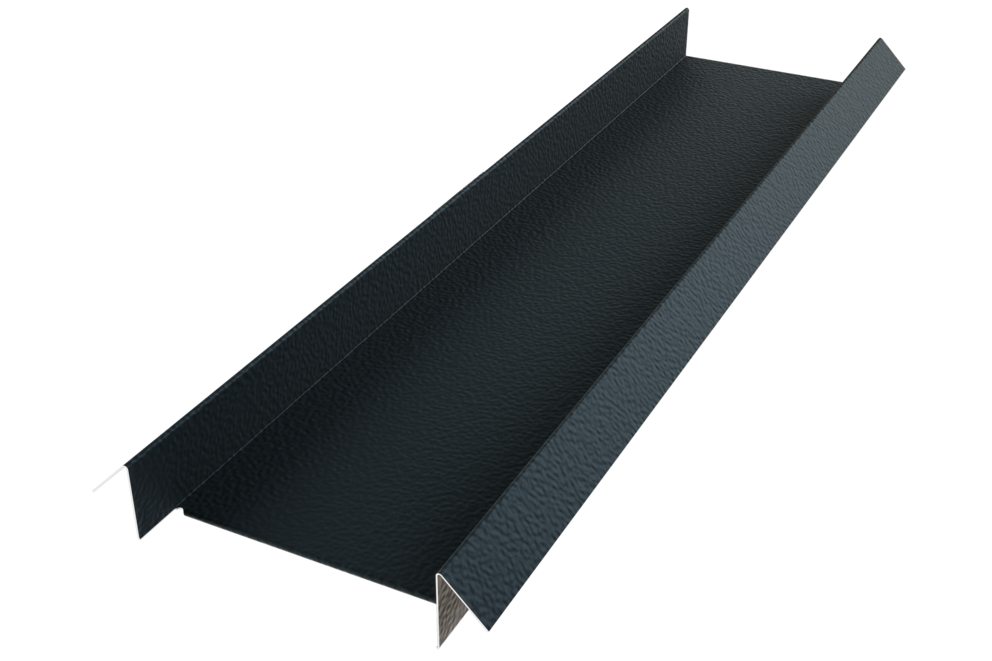

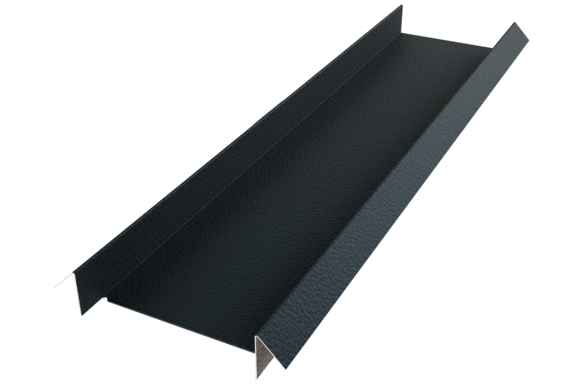

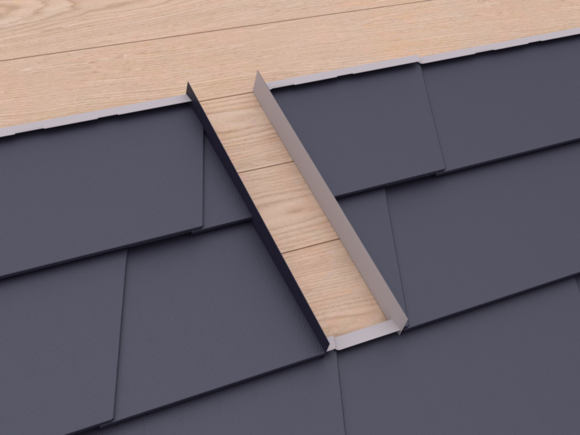

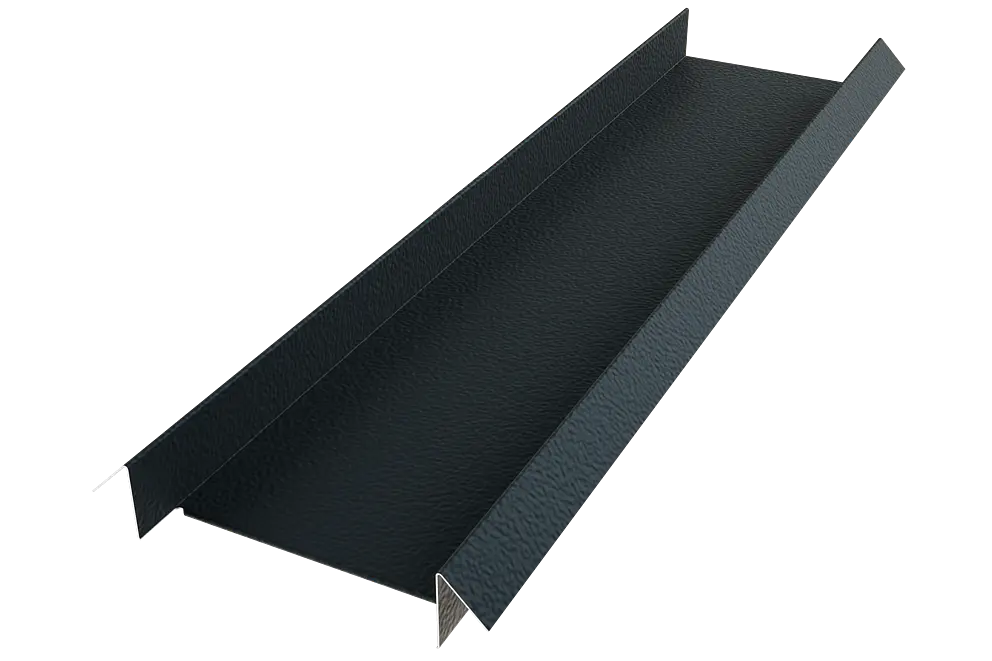

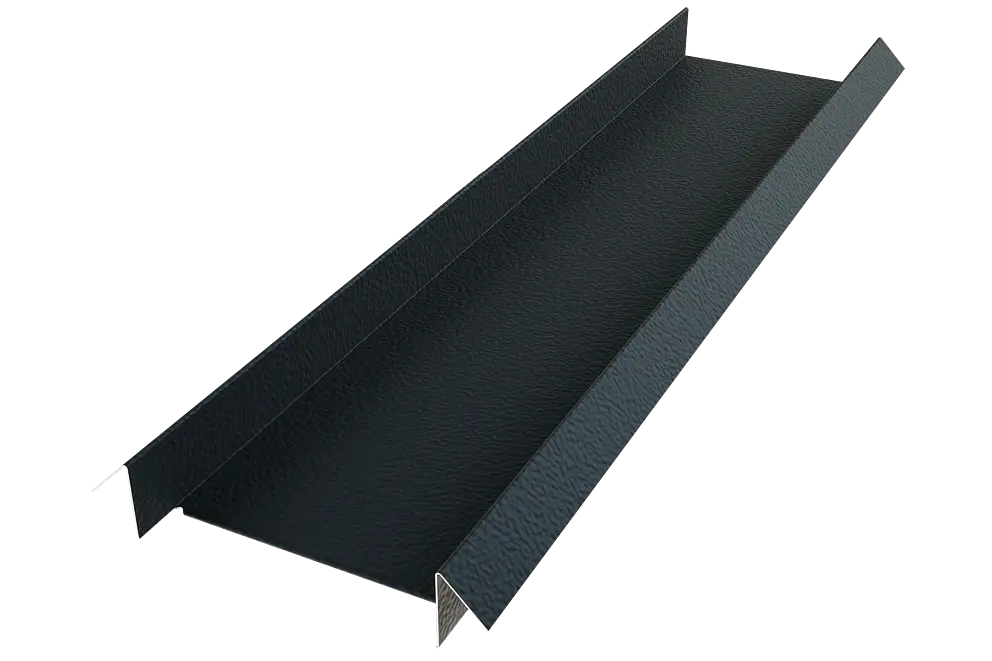

Ved alle PREFA taktekkinger i småformat kan det være nødvendig å montere underlagsplater. Spesielt ved tilkoblingspunkter for fotovoltaisk anlegg får temaet særlig betydning, ettersom det som regel dreier seg om store anlegg.
Hvis en sperre ligger direkte under innhengfalzen på et PREFA småformat og montering dermed ikke er mulig i monteringsområdet, skal det monteres en underlagsplate for å skape et plant underlag for tilkoblingspunktene. En annen løsning er, hvis mulig, å endre underkonstruksjonen (f.eks. dobling av sperre, innsetting av tverrøkt).
