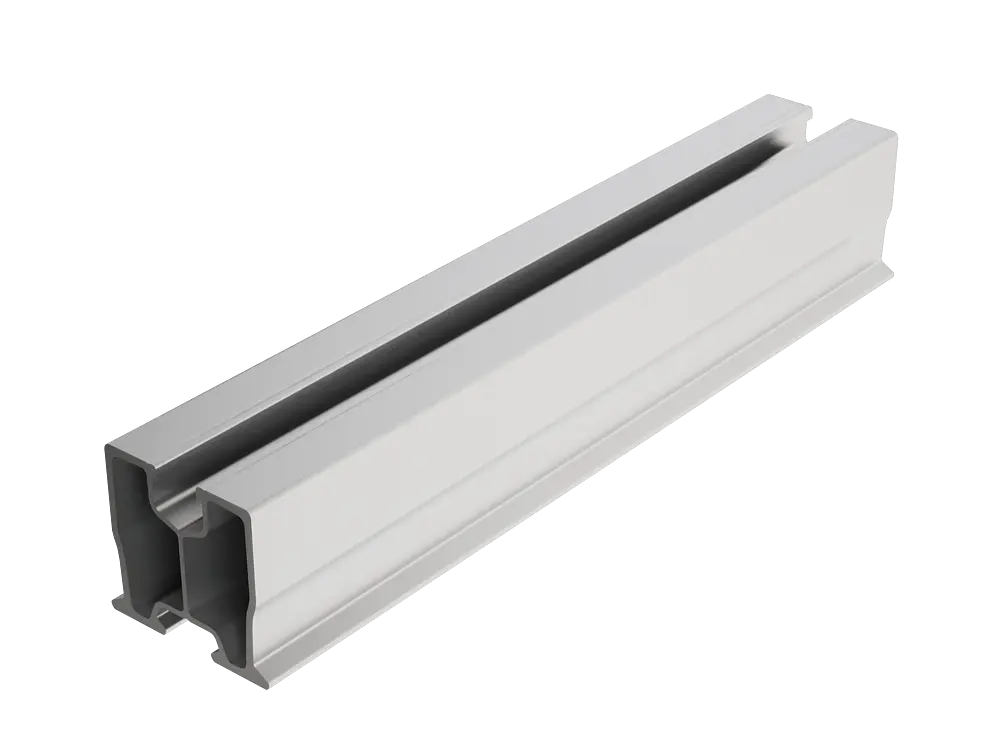

Farge |
blankt |
|---|---|

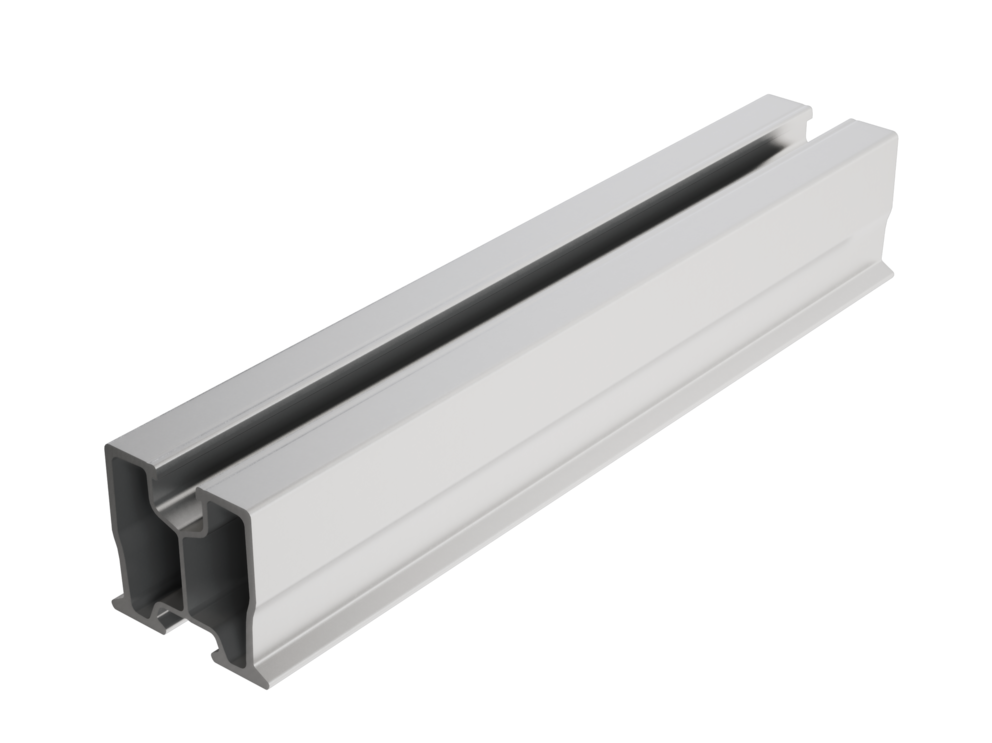

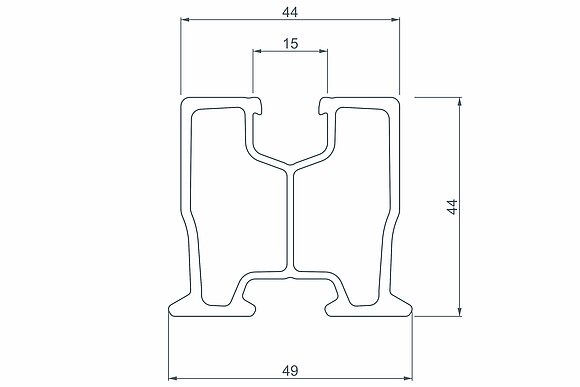

Materiale |
Aluminium (EN AW 6005A) |
Lengde |
3.600 mm |

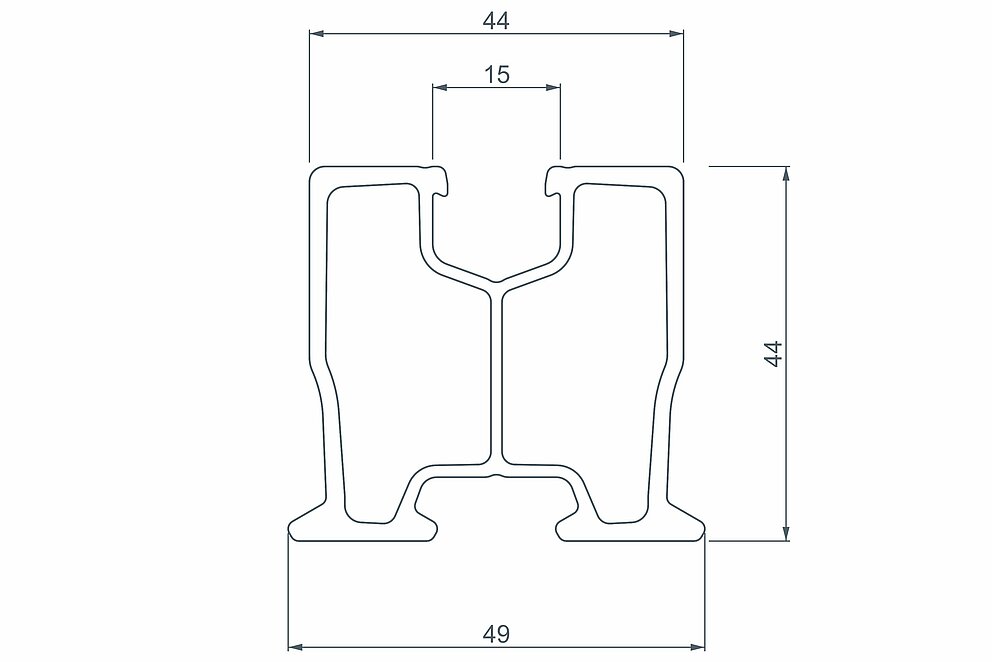

Dimensjon (bredde/høyde) |
49 mm / 44 mm |
Fotovoltaiske moduler |
for innrammede fotovoltaiske moduler (rammehøyde: 28 – 47 mm) |
Modulretning |
i henhold til produsenens tretningslinjer |
Farge |
Blank eller svarteloksert |
|---|---|

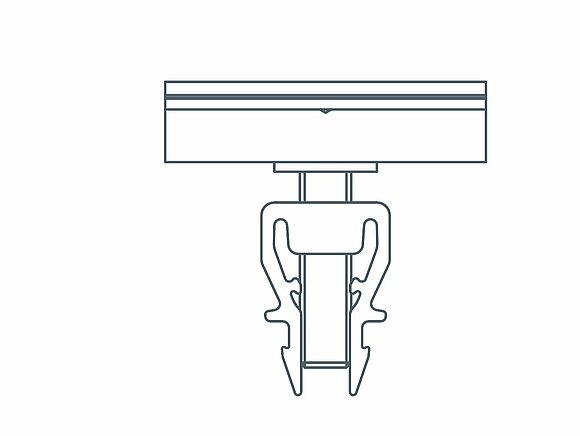

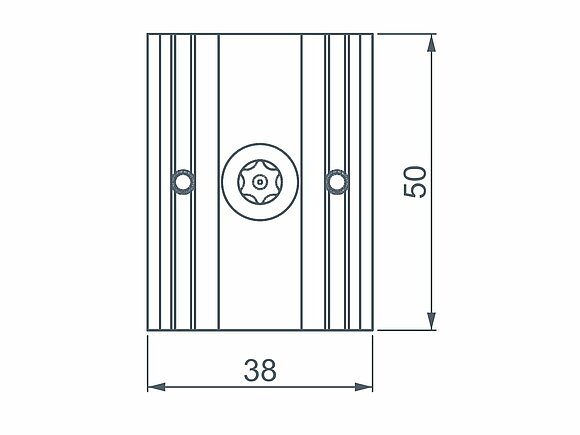

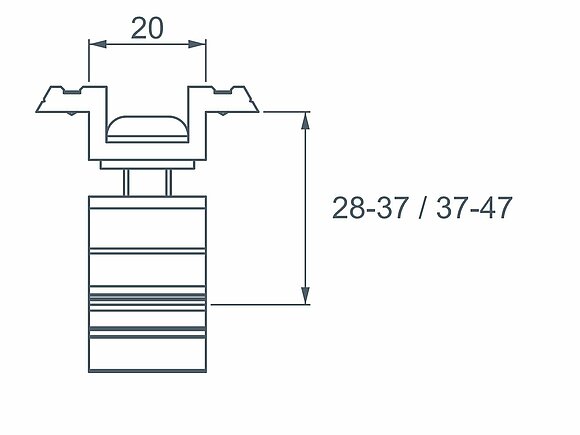

Komponenter |

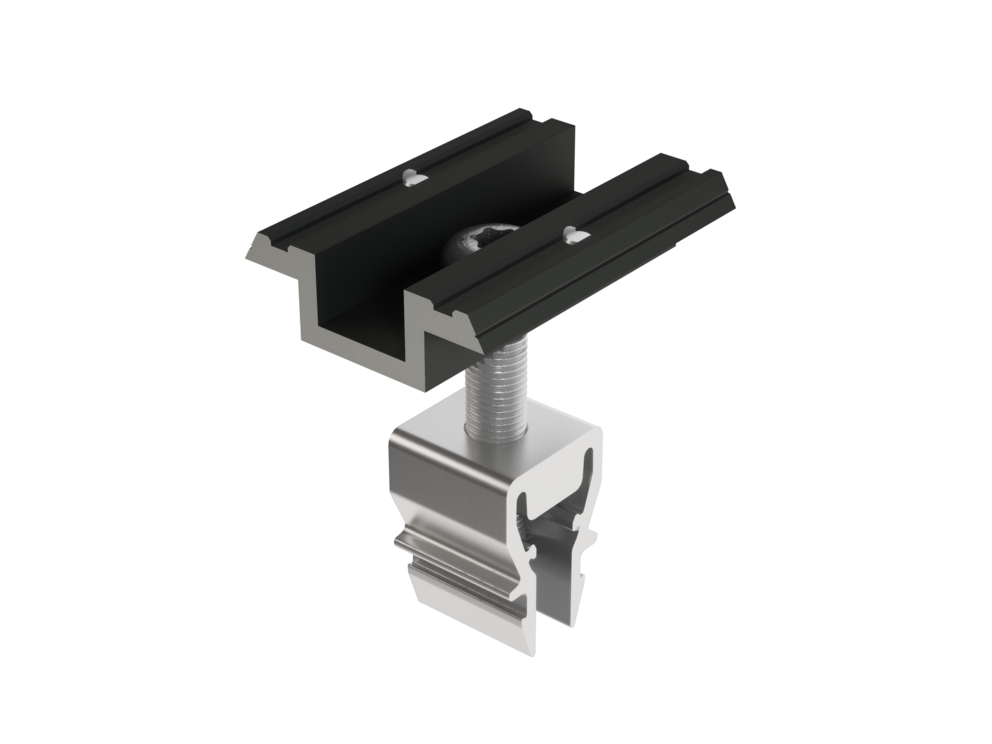

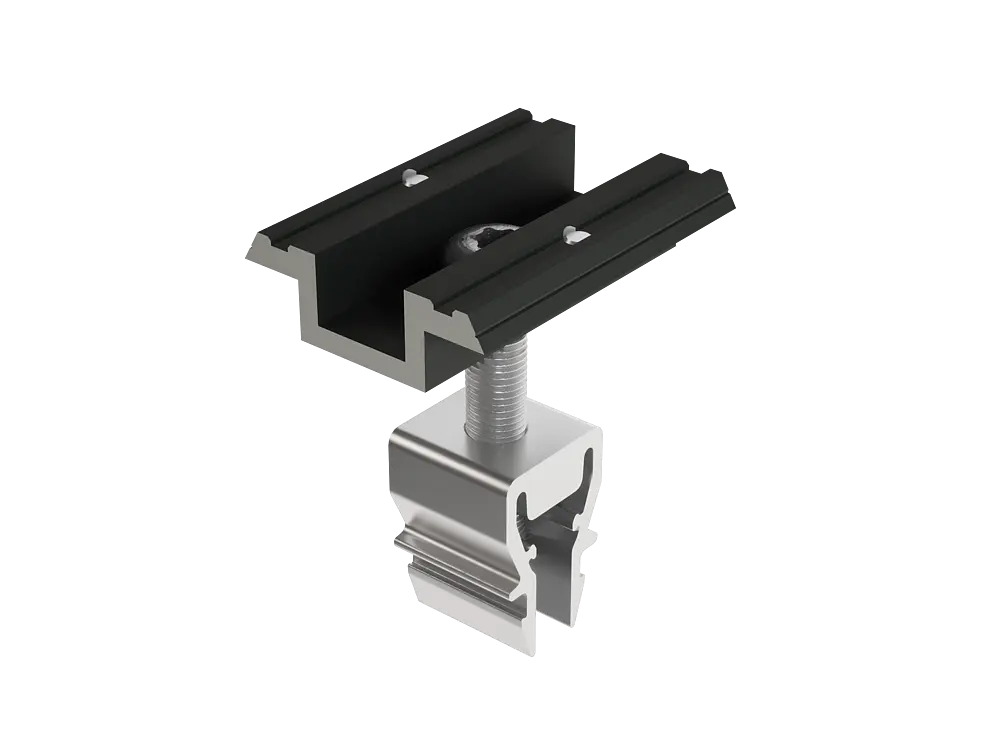

Midtklemme med pinne 28 - 37 mm, aluminium Midtklemme med pinne 37 - 47 mm, aluminium |
Dreiemoment |
15 Nm |
Farge |
Blank eller svarteloksert |
|---|---|

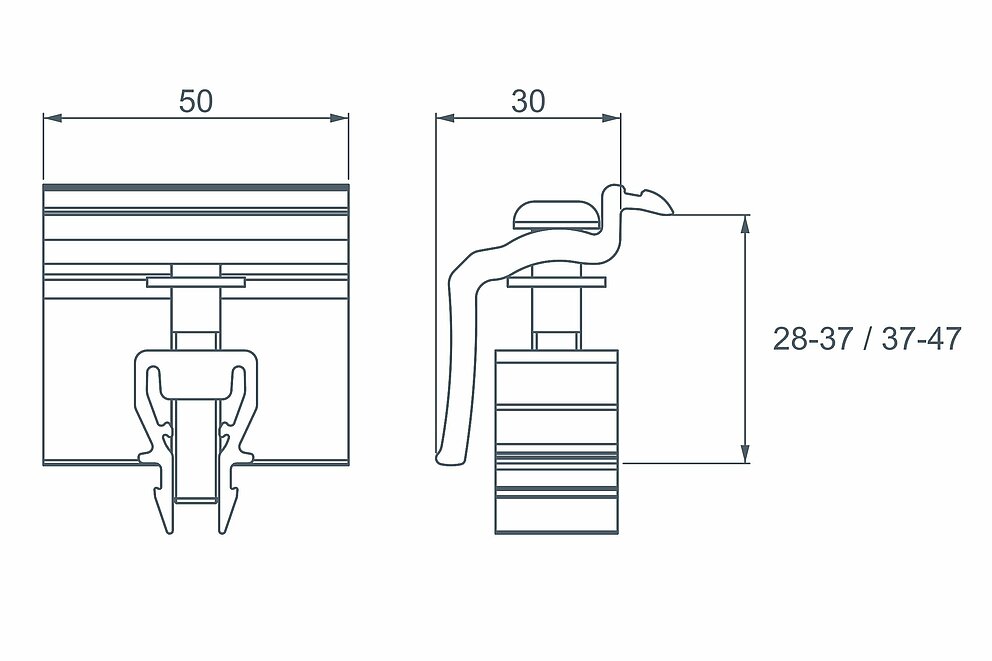

Komponenter |

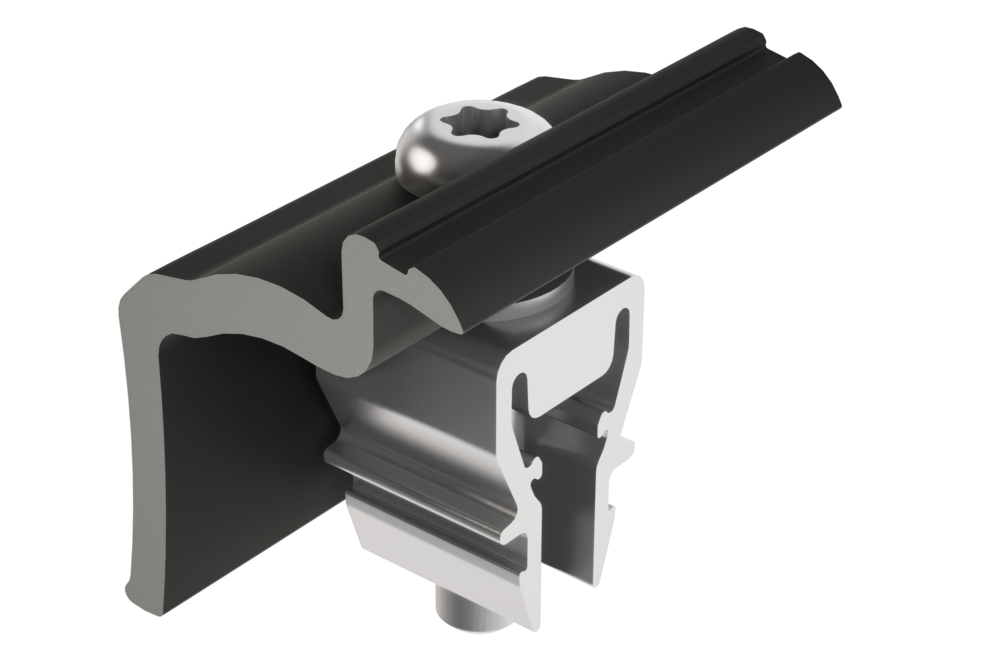

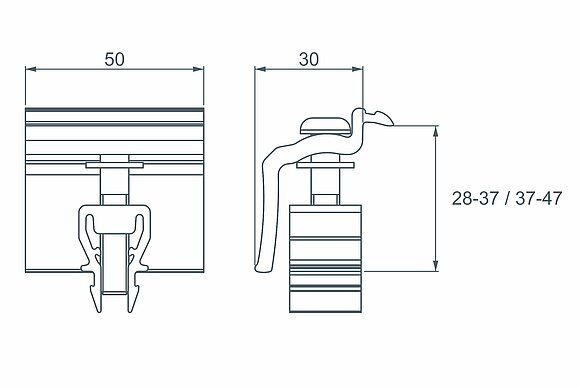

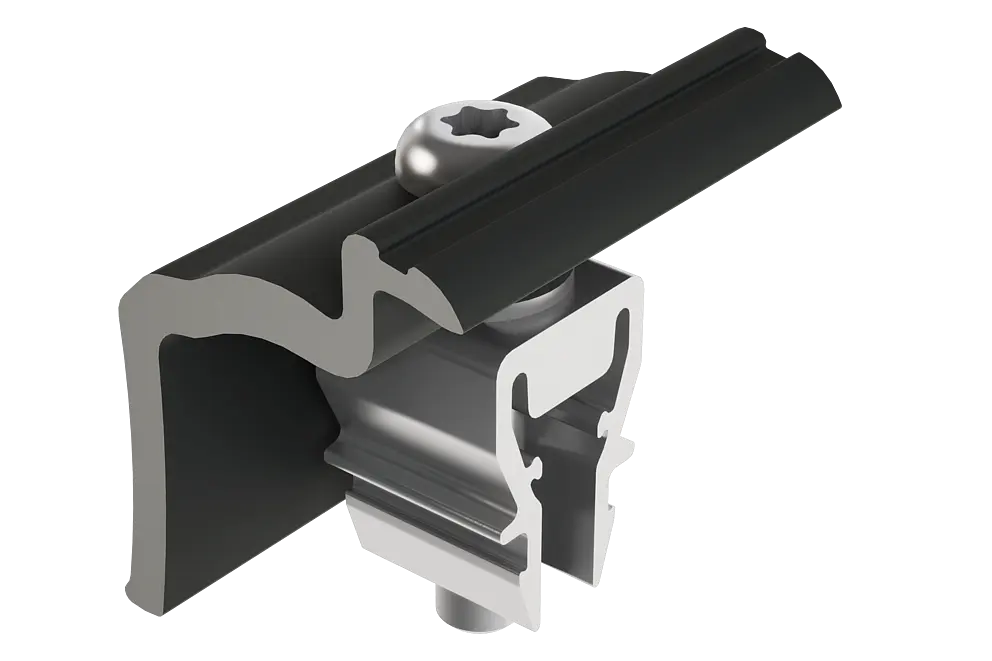

Endeklemme 28 - 37 mm, aluminium Endeklemme 37 - 47 mm, aluminium |
Dreiemoment |
15 Nm |

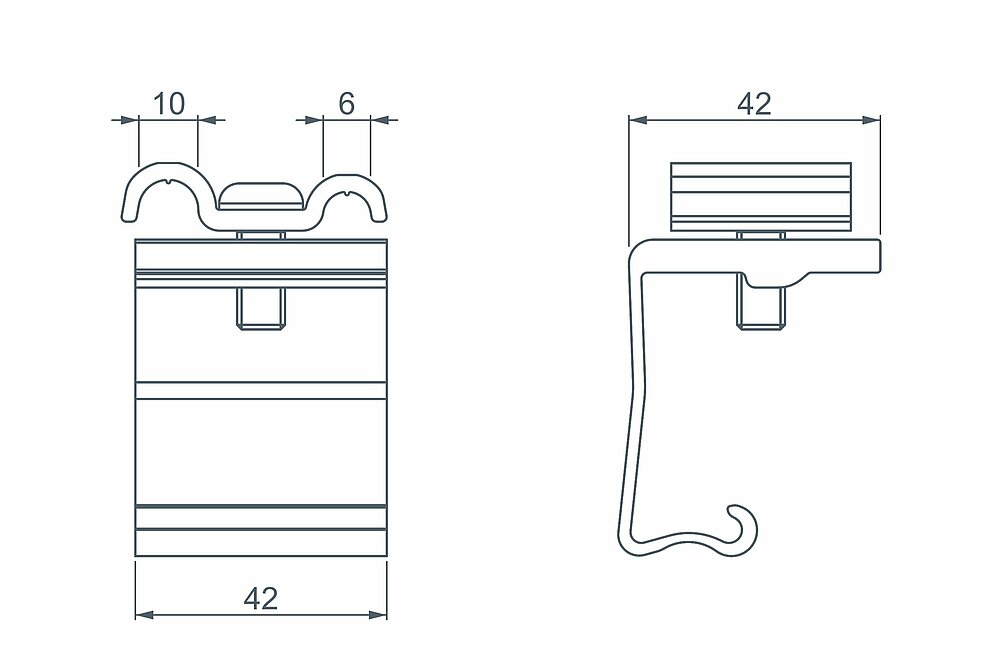

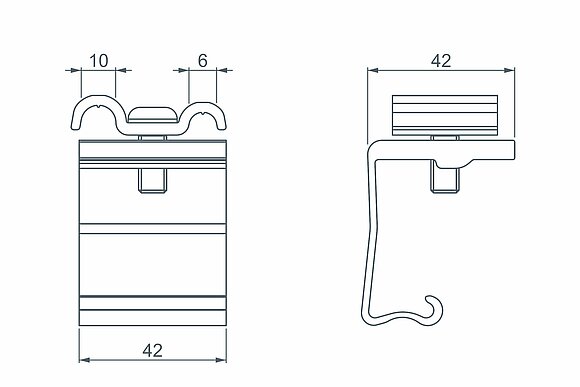

Komponenter |

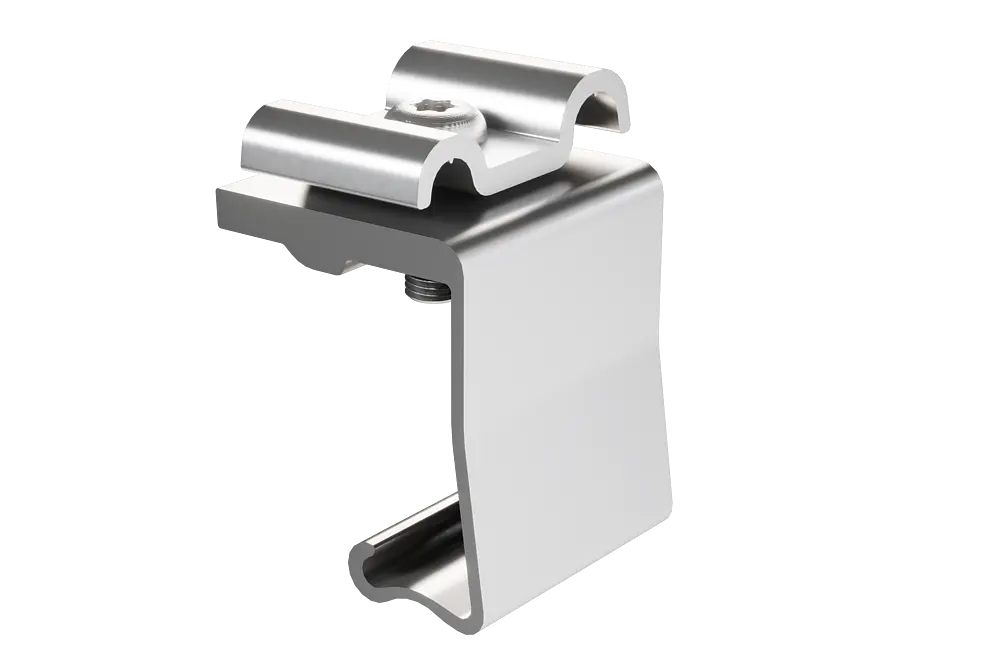

Jordingsklemme Ø 8 og Ø 10 mm |
|---|---|
Dreiemoment |
15 Nm |

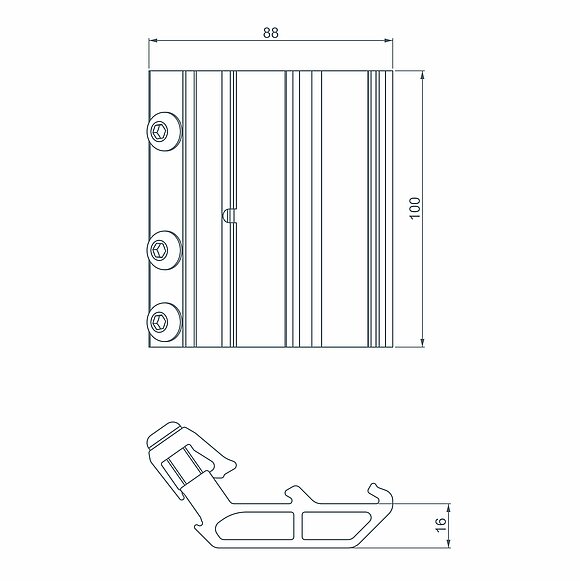

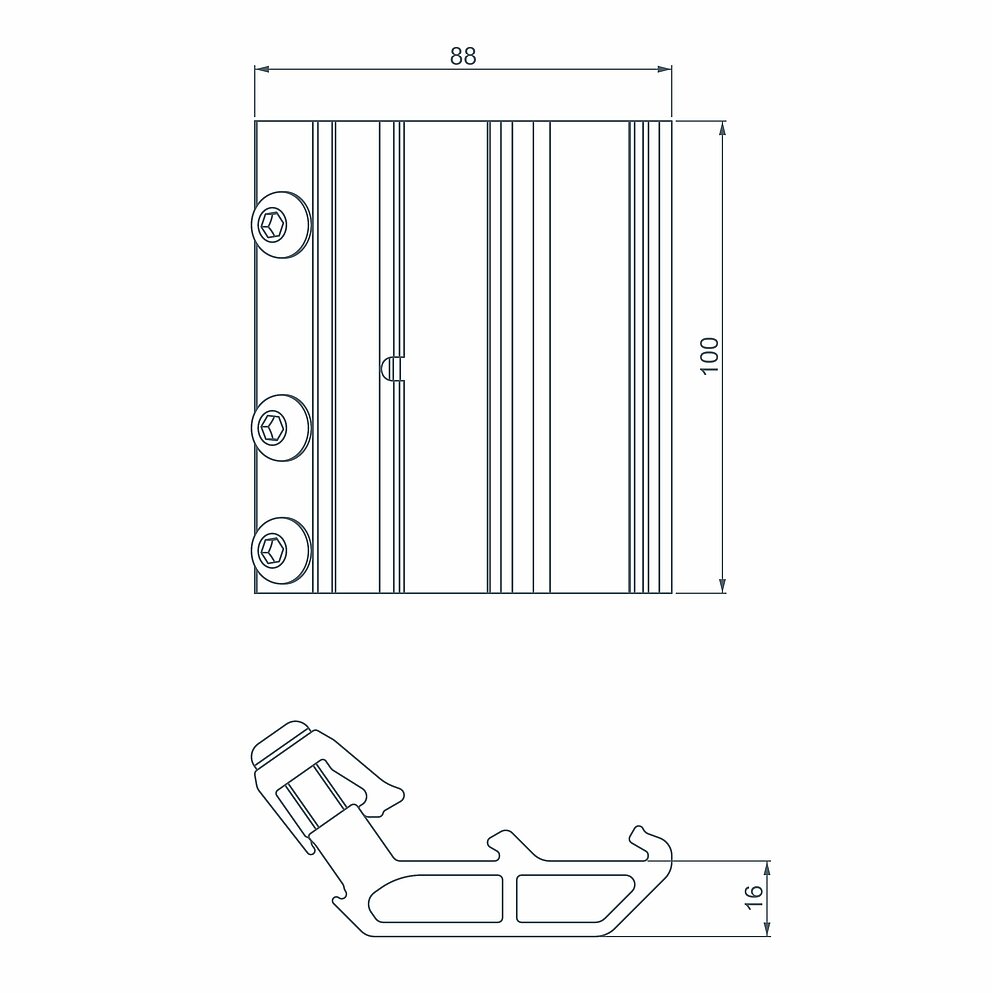

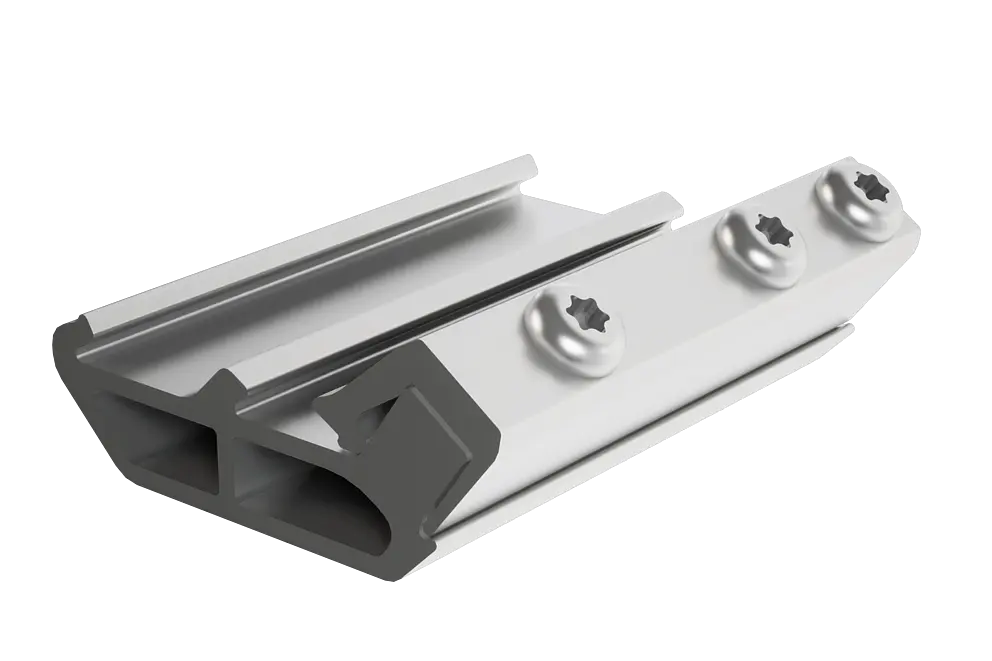

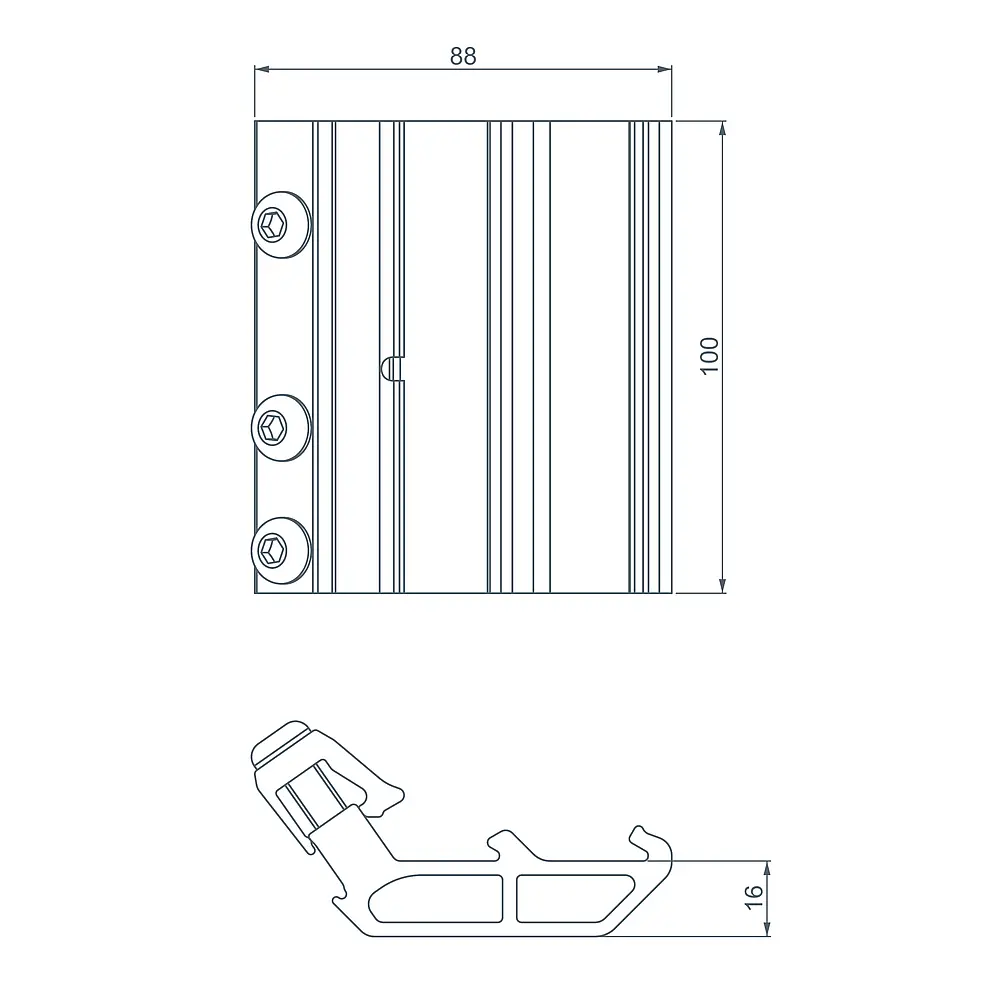

Materiale |
Aluminium (EN AW 6060T66) |
|---|---|
Lengde |
100 mm |
Komponenter |
Grunnkropp (EN AW 6060T66) |
Dreiemoment |
20 Nm |

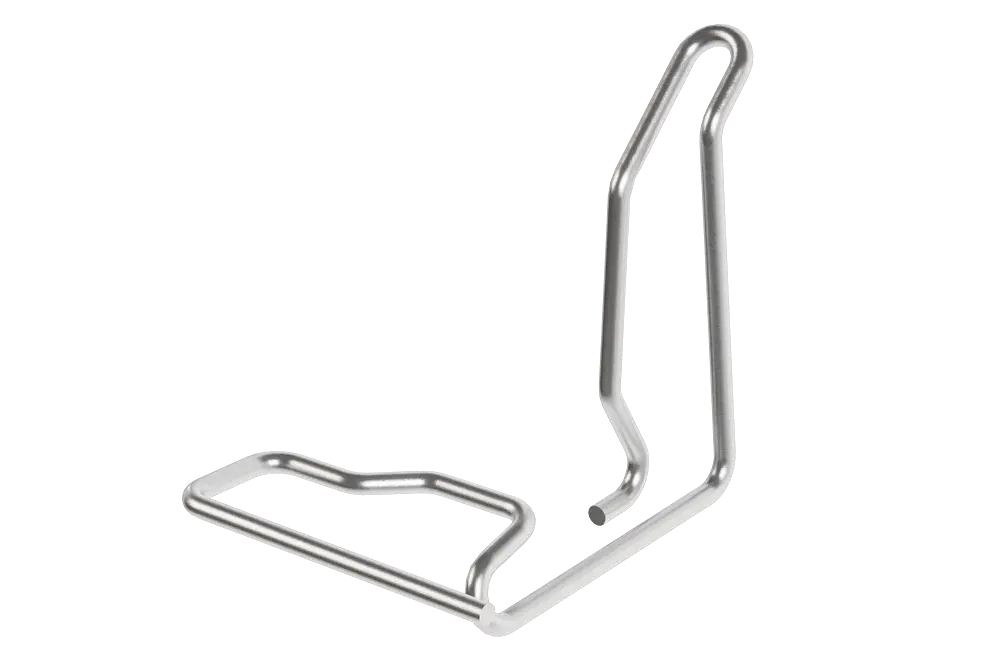

Materiale |
Rustfri fjærståltråd Ø 1,8 mm |
|---|

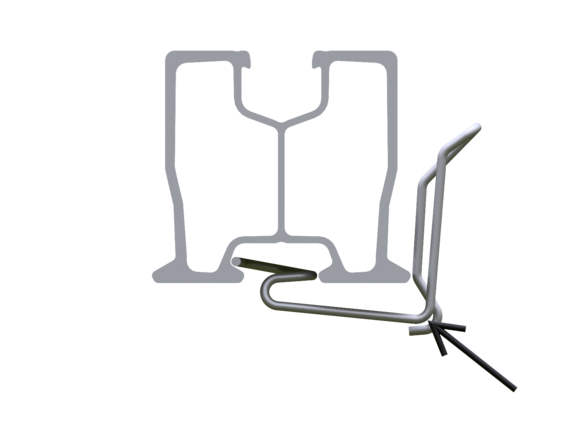

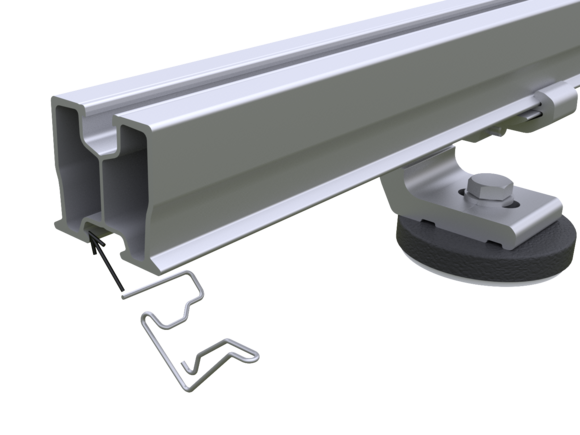

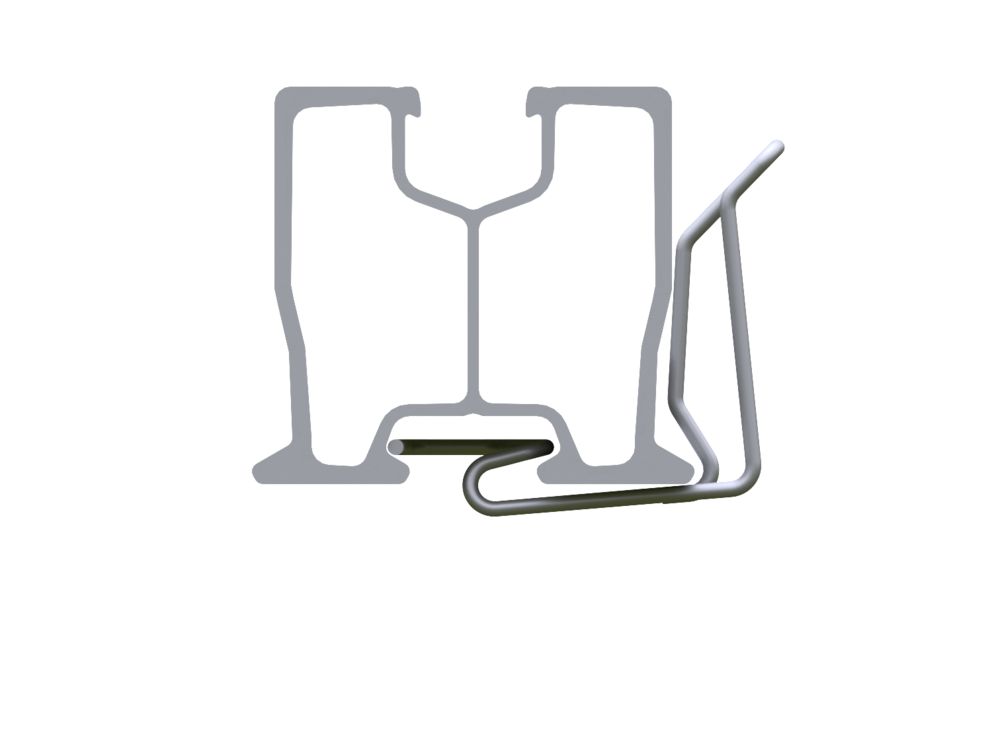

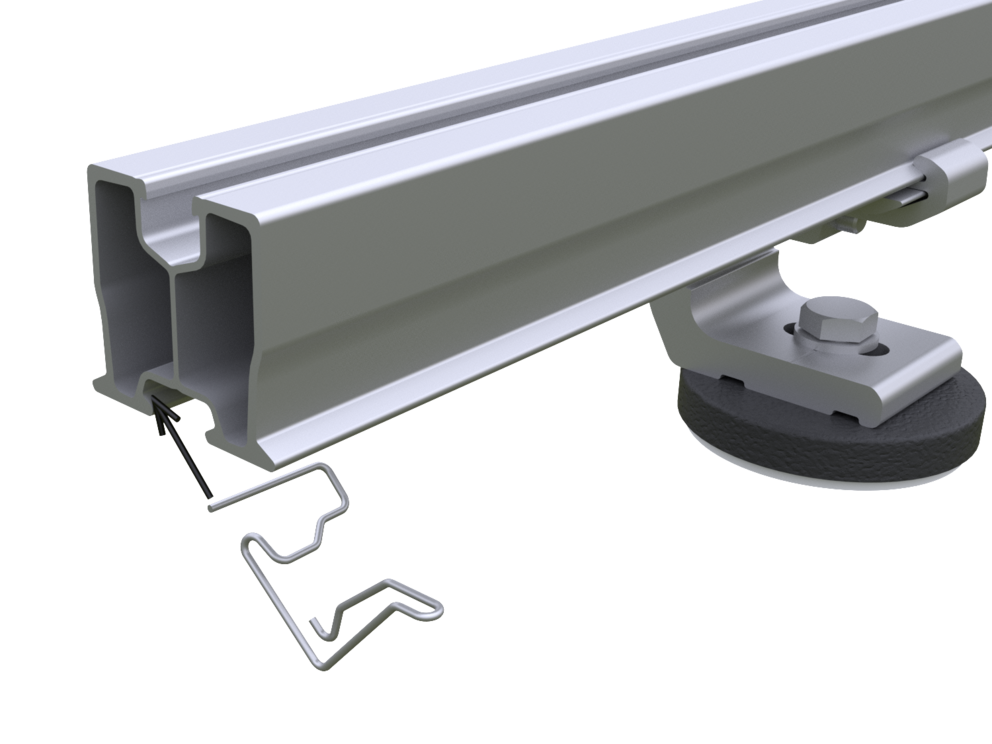

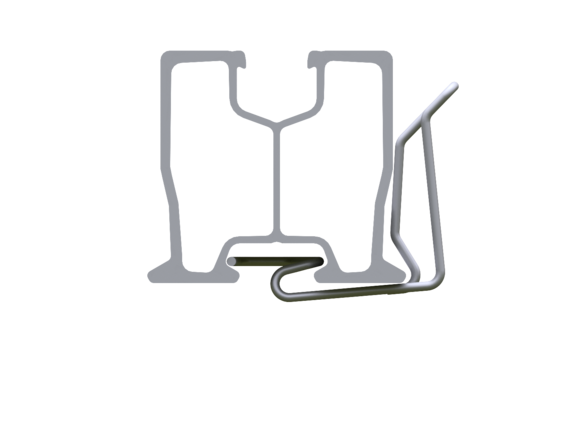

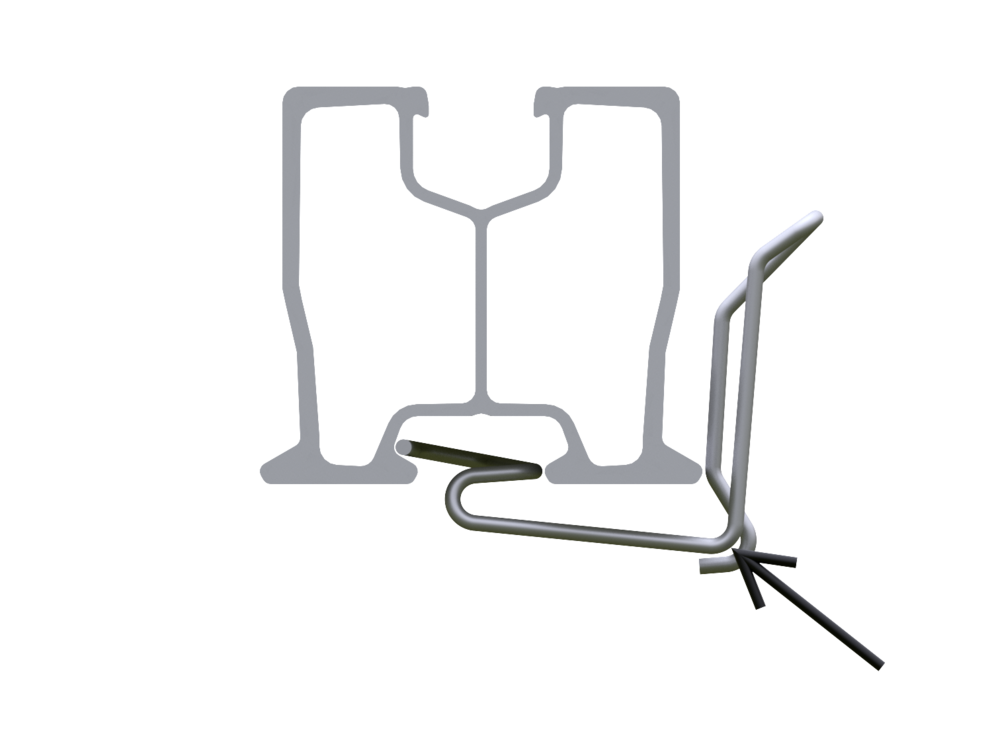

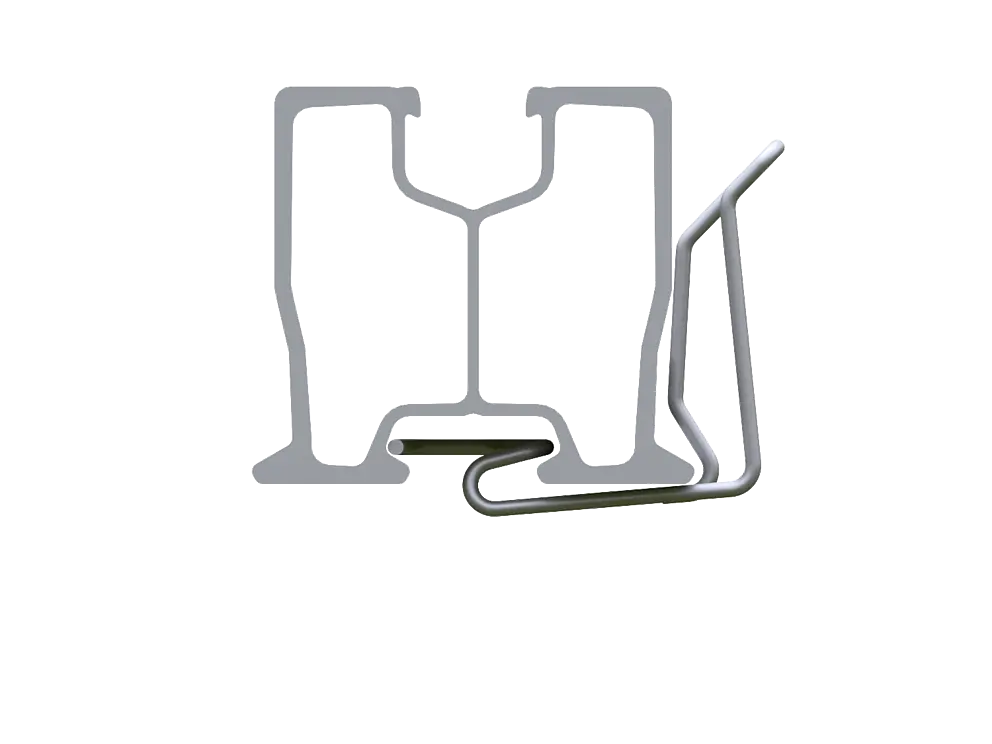

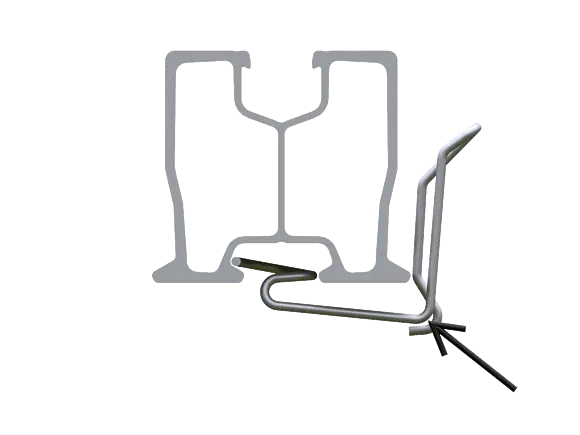

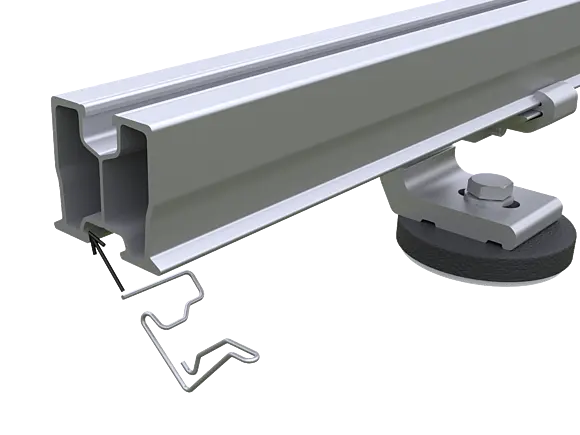

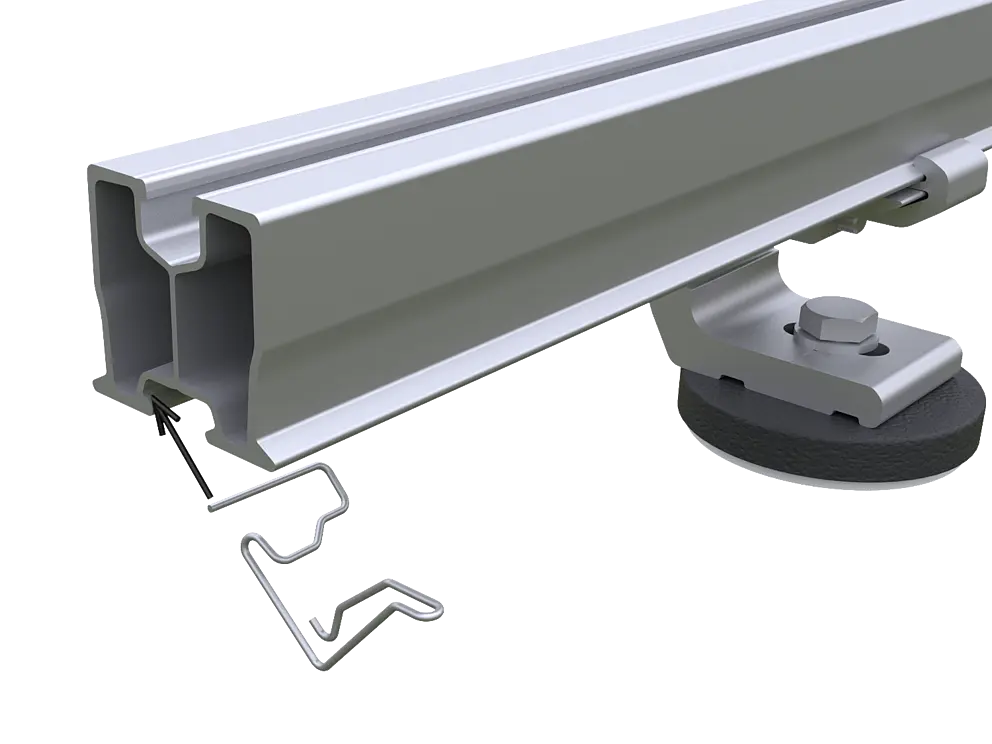

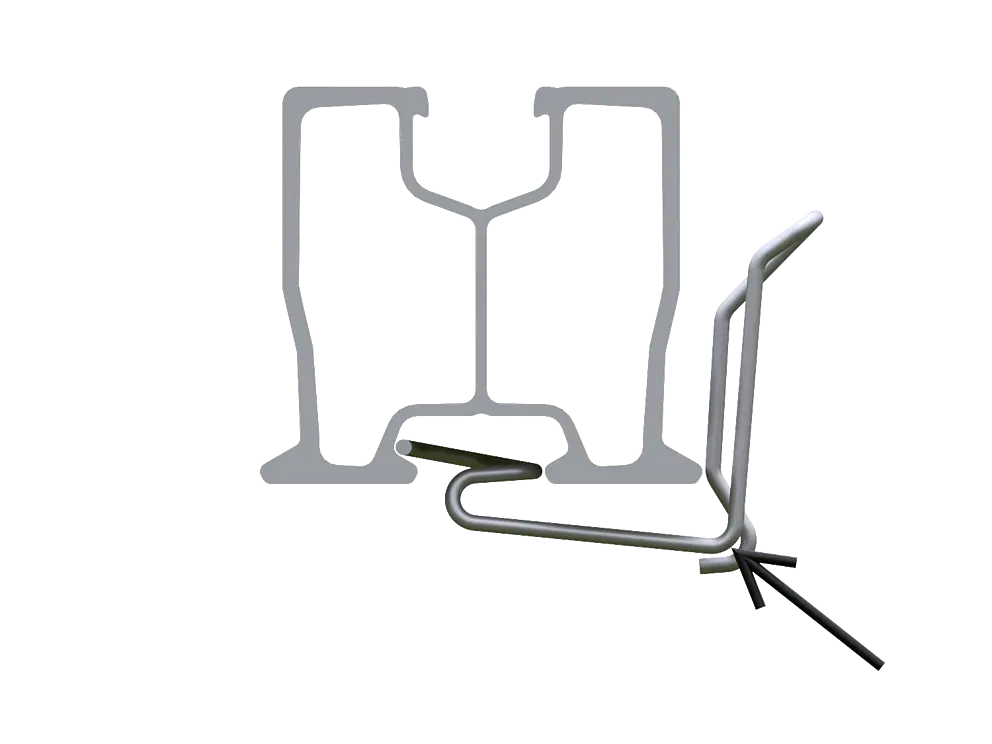

Kabelklipsen settes skrått nedenfra mot sporet på skinnen og klipses inn i skinnen ved å påføre et trykk skrått oppover.
Materiale |
Aluminium (EN AW 6060T66) |
|---|

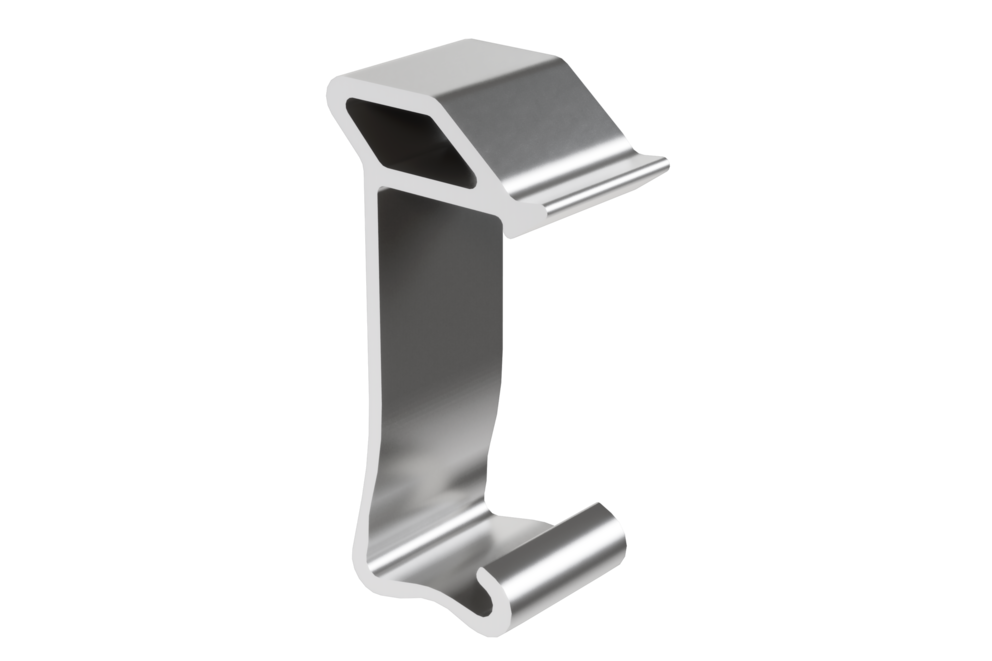

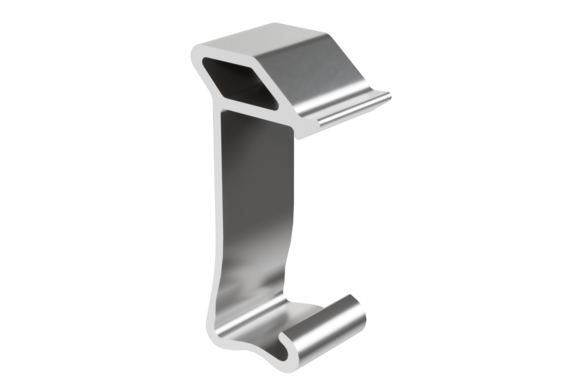

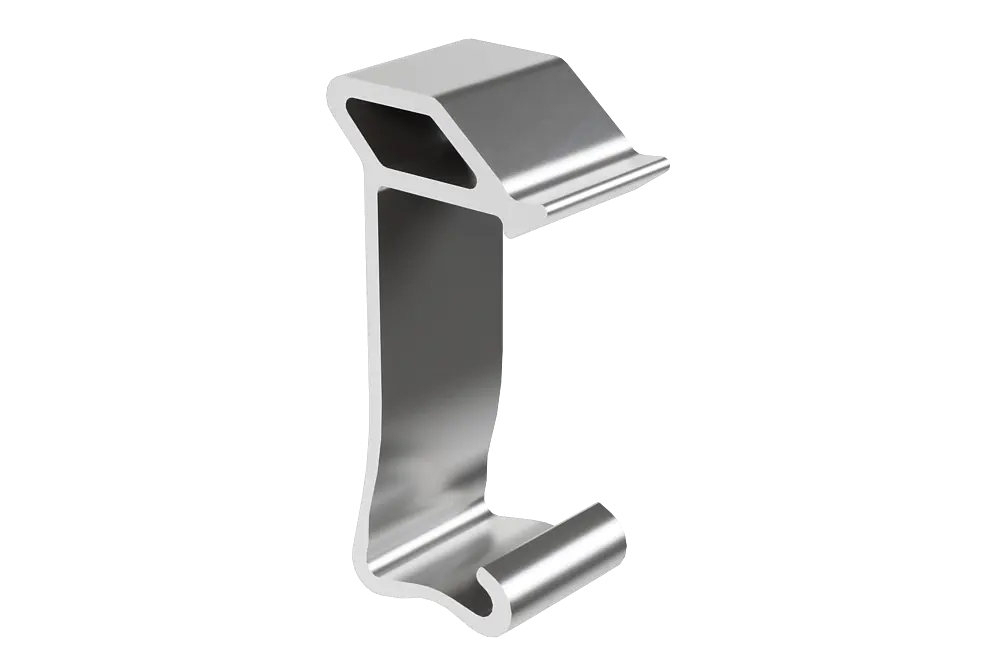

For å forhindre at fotovolteiske moduler faller ned, installeres modulfallsikringer i PREVARIO monteringssystem for solcellepaneler. I den nederste modulraden på en generatorflate klemmes to modulfallsikringer pr. modul på den øvre modulskinnen. Slik blir den fallende modulen hengende med rammeoverkanten i sikringen. En sikring som har blitt utløst utgjør ikke en permanent montering. Berørte moduler skal umiddelbart monteres på nytt.
