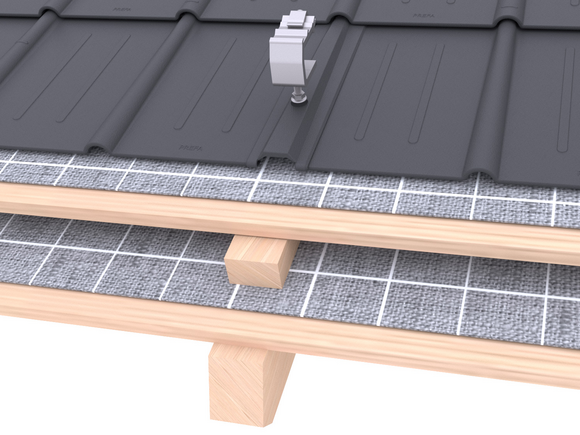

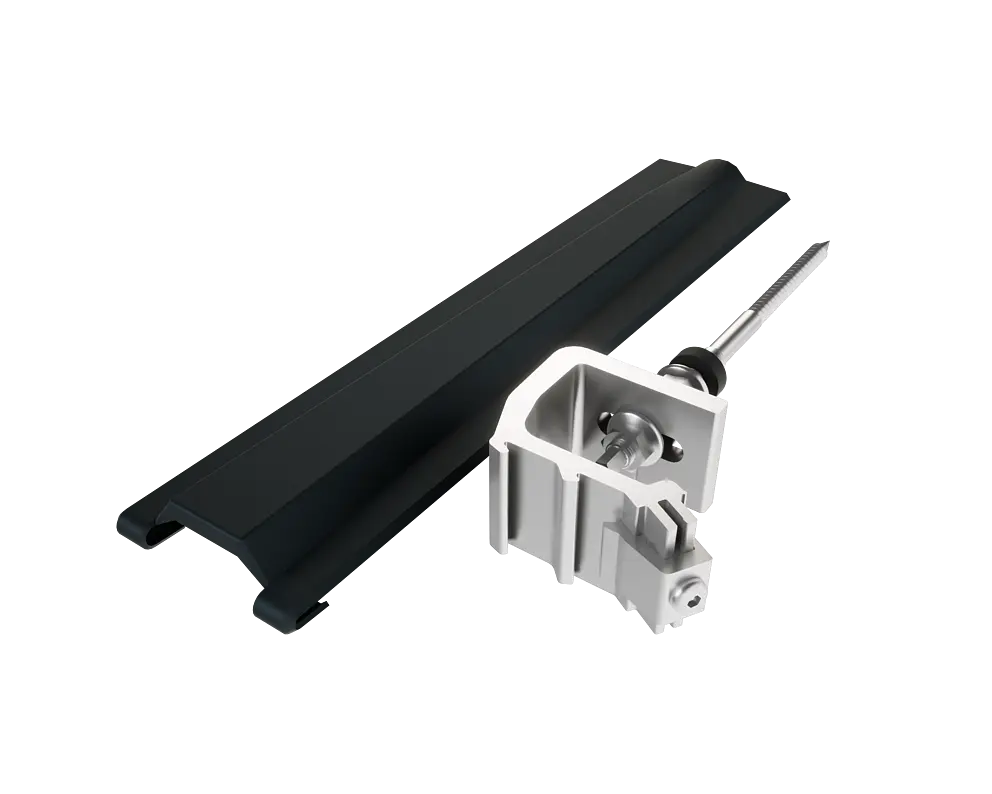

Hvis det er en overlapping eller midtrille av takplatene nøyaktig over bjelken (i monteringsområdet til hengselskruen), kan Sunny spesial brukes i stedet for å montere en underlagsplate.
Nødvendig tilbehør: Spesiallimsett
Merknad

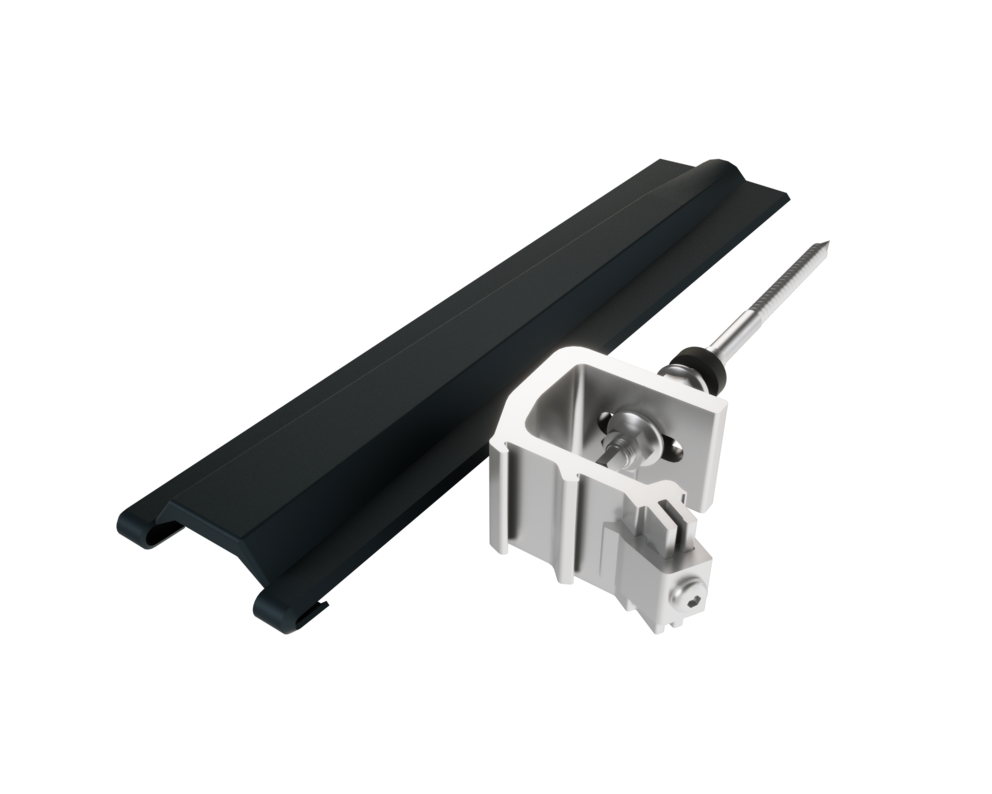

PREVARIO Sunny spesial skal utelukkende brukes i kombinasjon med solcellepanelholderen Sunny. En kombinasjon med PREVARIO 3.S er ikke mulig på grunn av ulike byggehøyder.
Justeringsområde |
22 mm |
|---|---|
festemidler |
PREVARIO Sunny 250 – ettlags takkonstruksjon PREVARIO Sunny 350 – tolags takkonstruksjon |
Farge |
pulverbelagt i anstrasitt (hette og Sunny) |
Komponenter |
3 Flensmuttere M12, rustfritt stål (SW 18) |
Nødvendig tilbehør |
Spesiallimsett |

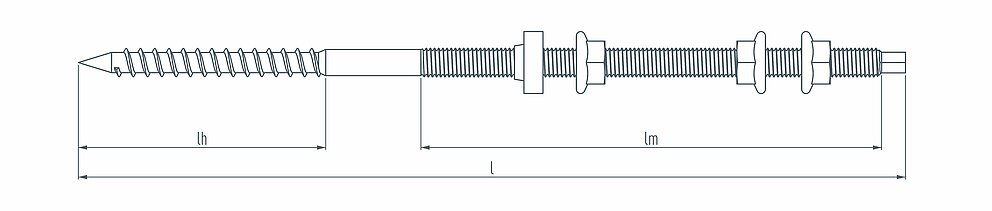

Dimensjoner hengebolt
Dimension |
l |
lh |
lm |
SW |
M12 x 250 |
250 |
100 |
100 |
SW 9 |
M12 x 350 |
350 |
100 |
195 |
SW 9 |

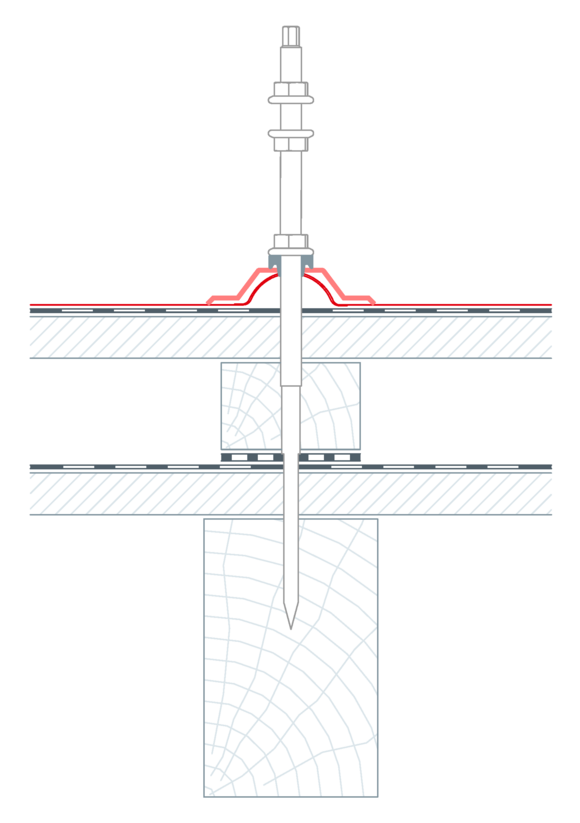

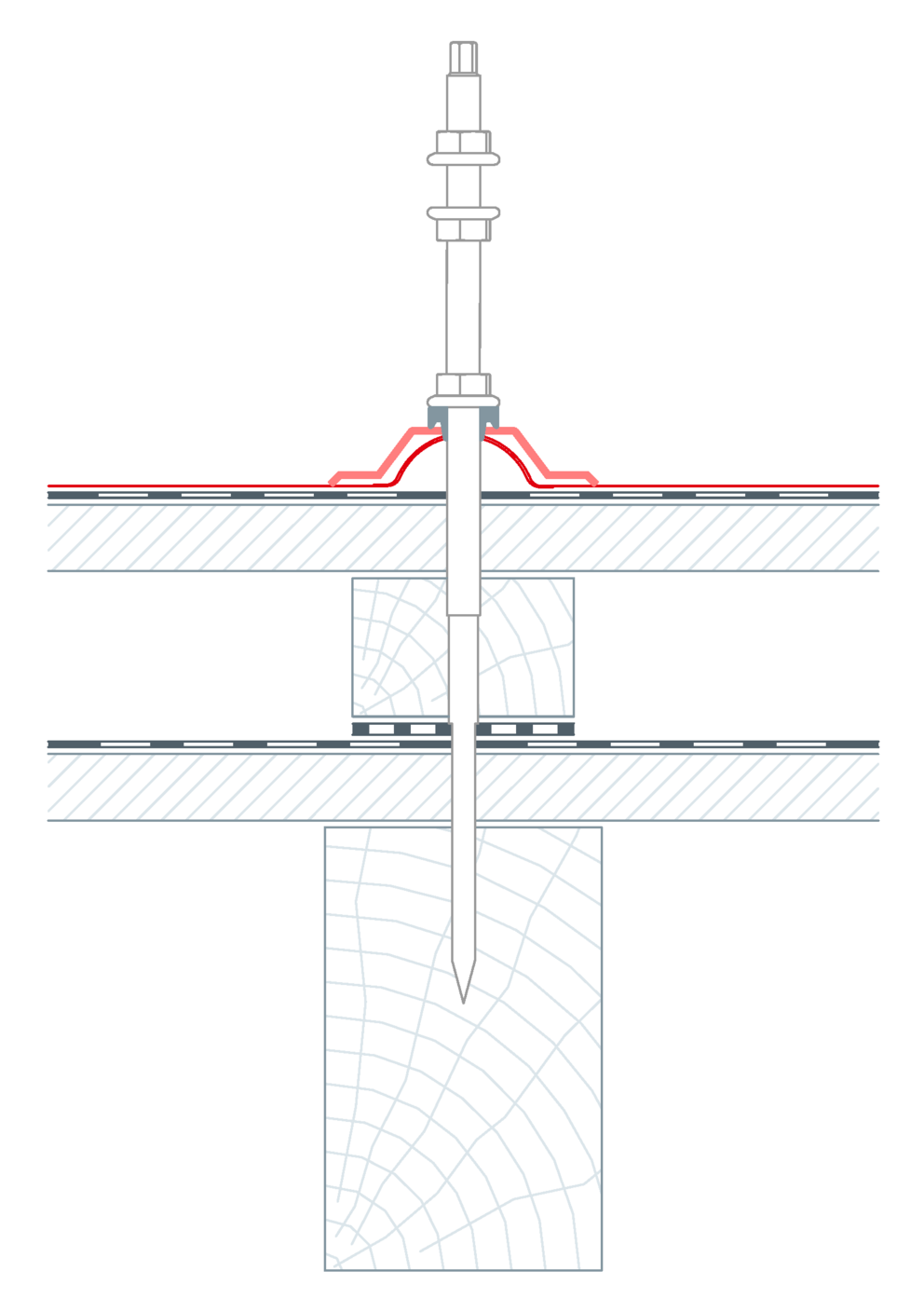

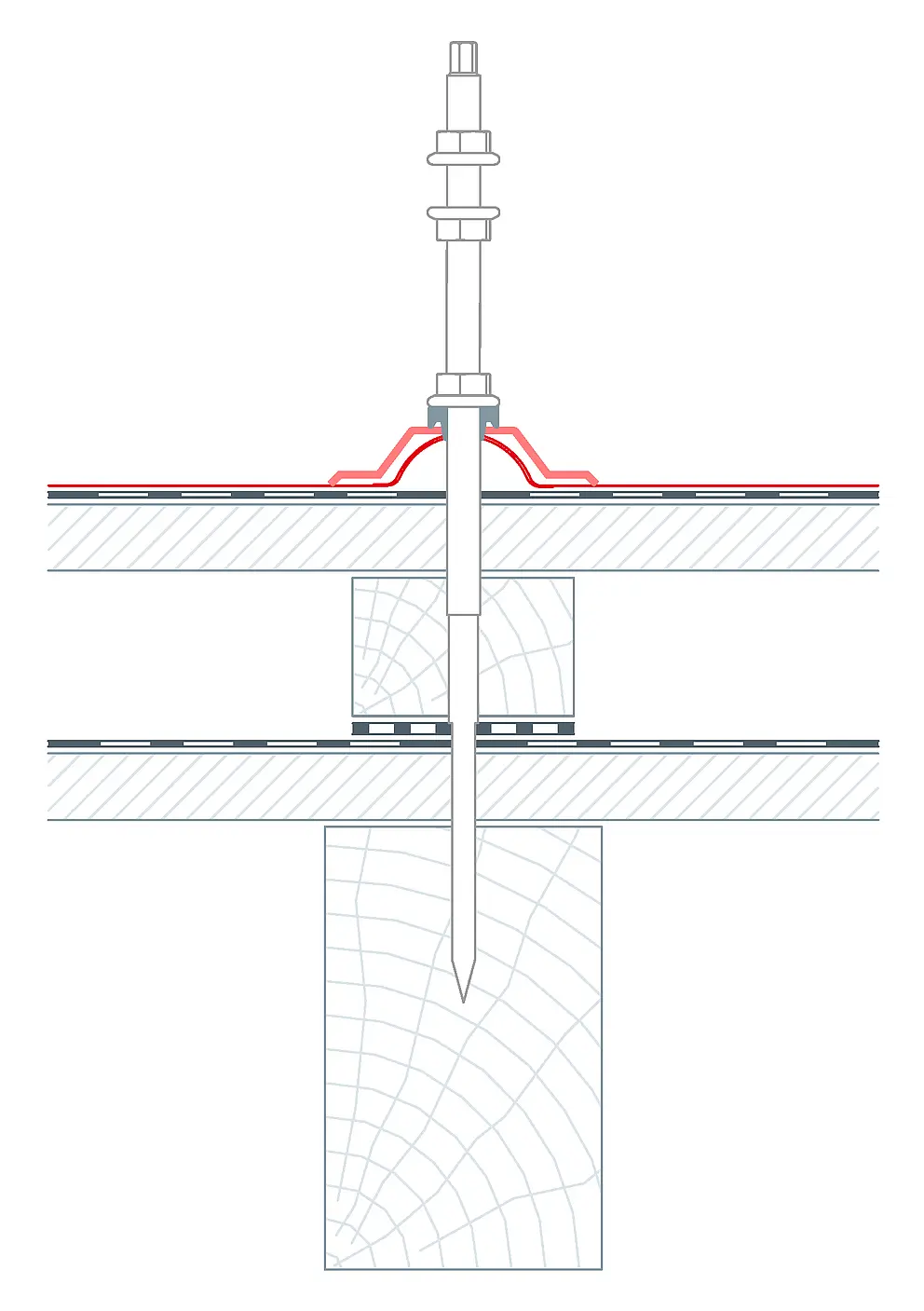

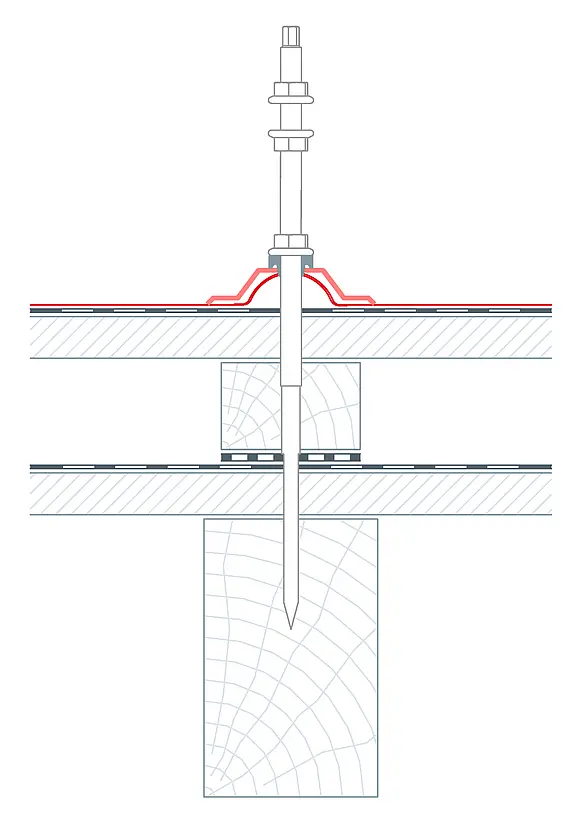

Krav til bærende underkonstruksjon:
Konterlekten kan fungere som bærende konstruksjon dersom punktene ovenfor overholdes og kreftene fra holderen for solcellepanel kan overføres via denne til sperren. Dimensjonering av takkonstruksjonen for lasten som virker på den i samsvar med gjeldende standarder.

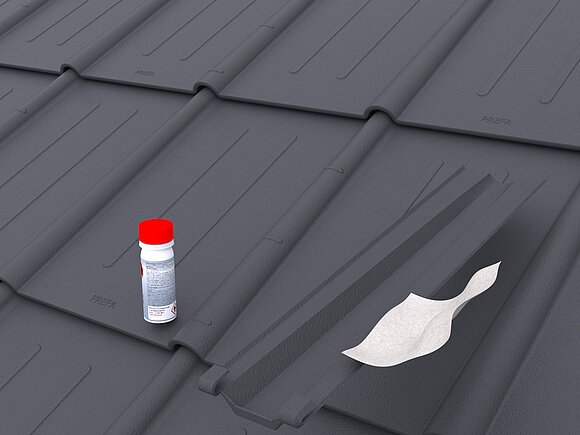

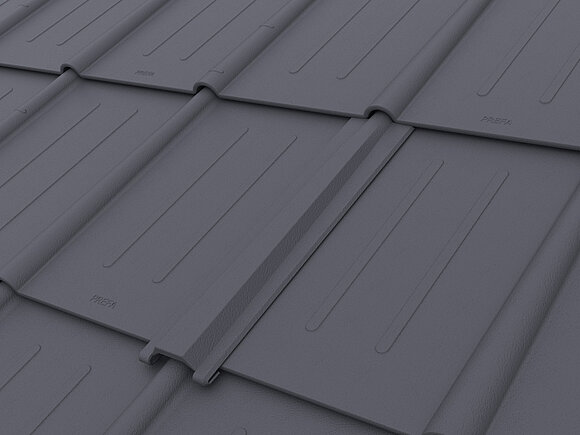

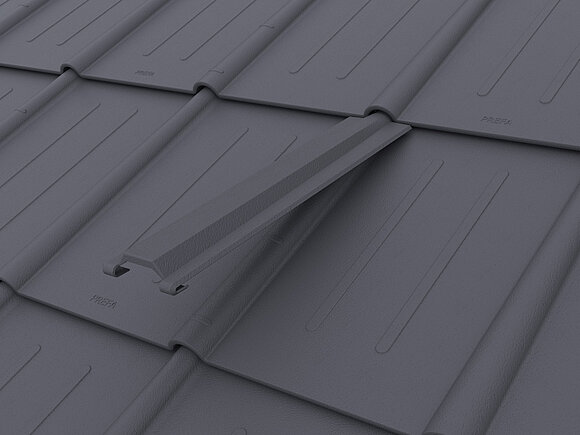

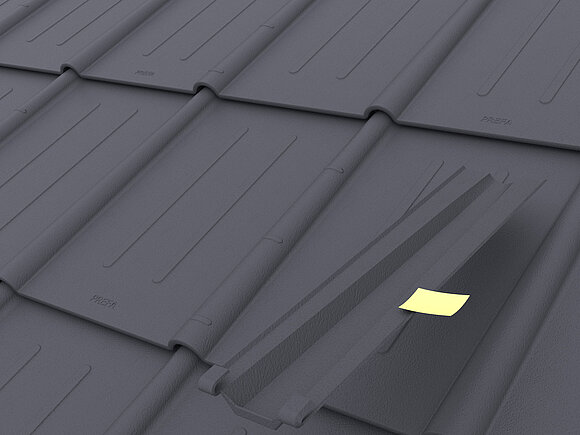

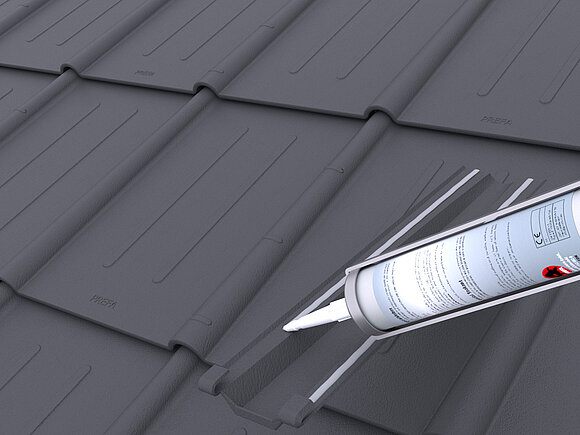

Klebeområdene på Sunny spesial og på takplaten skal slipes og rengjøres. Påfør spesiallim på den slipte og rengjorte Sunny spesial. Skyv Sunny spesial i området for overlappings- eller midtrillen inn i den øvre falsen på takplatene og vipp den ned. Skyv Sunny spesial så langt som mulig opp i falsen.

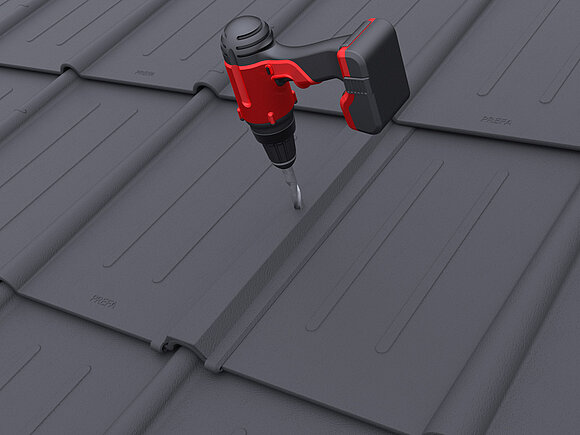

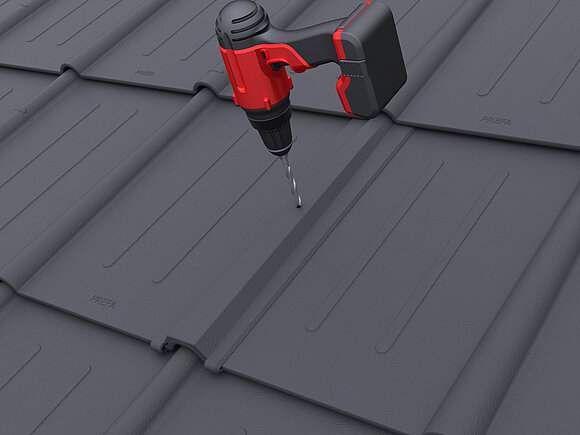

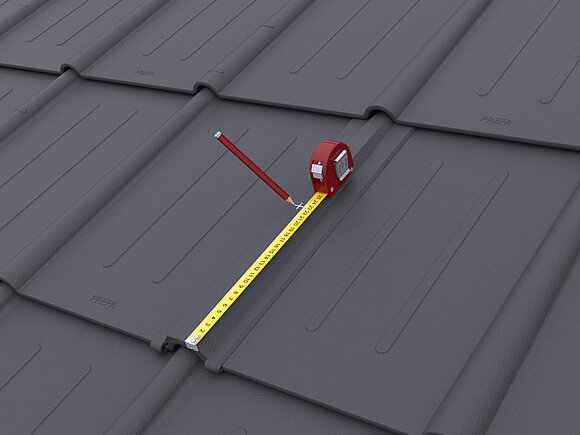

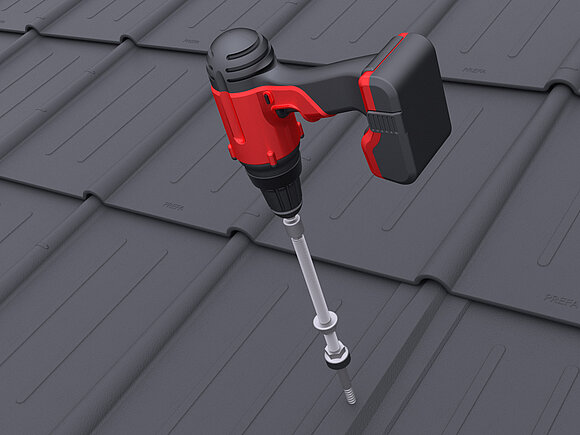

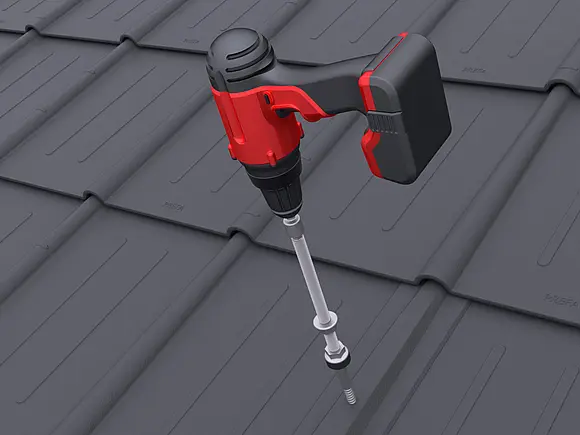

Marker posisjonen til hengebolten. Trekonstruksjon forbores med ⌀ 8 mm. Sunny spesial og takplater forbores med ⌀ 13 mm. Skru inn hengebolten med boremaskin (nøkkelpipe: SW 9). Inntrengningsdybde på den bærende underkonstruksjonen (sperrer): min. 80 mm.

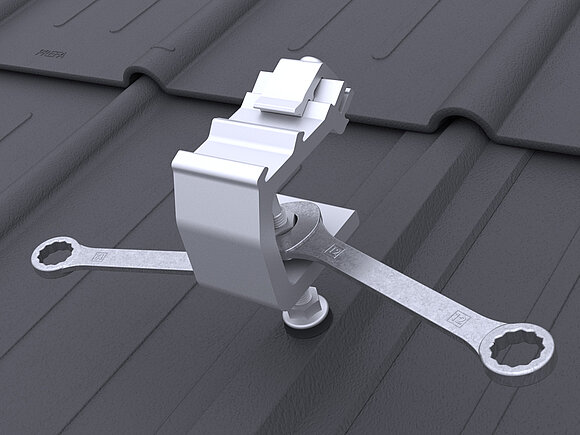

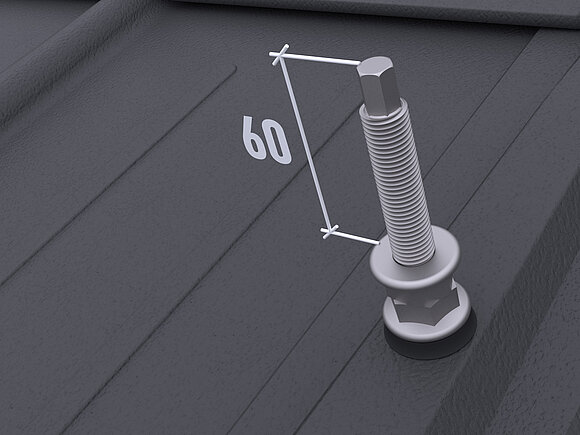

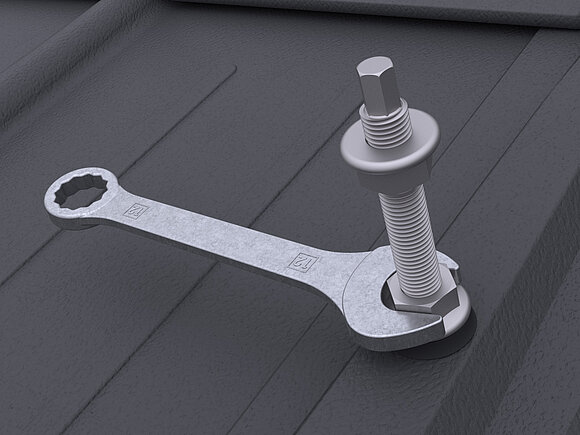

Skru fast mutteren inntil EPDM-tetningen buer utover (fastnøkkel: SW 18). Sett på den andre mutteren og skru den helt inn. Mål 60 mm oppover fra overkanten av den andre mutteren (anlegg for skinneholder) på gjengestangen og kapp av. Sett på skinneholder og stram til i riktig høyde (i samsvar med de øvrige solcellepanelholderne) med to fastnøkler (fastnøkkel: SW 18).
