Der PREVARIO Sunny egner seg for PREFALZ dobbelfalset taktekking og alle PREFA taktekkinger i småformat.
Skyveområdet til Sunny er tilpasset PREFALZ glidesko. Festingen av Sunny påvirker ikke utvidelsesområdet til PREFALZ-panelet på en panellengde på inntil 12 m.
OBS!
Ved bruk av en vinklet glideklemme (opptil 15 m panellengde) kontakt PREFA produktteknikk.
Ved en temperaturforskjell på 80 °C må avstanden mellom solcelleholder Sunny og midtpunktet til festeområdet være maksimalt 7,5 m.

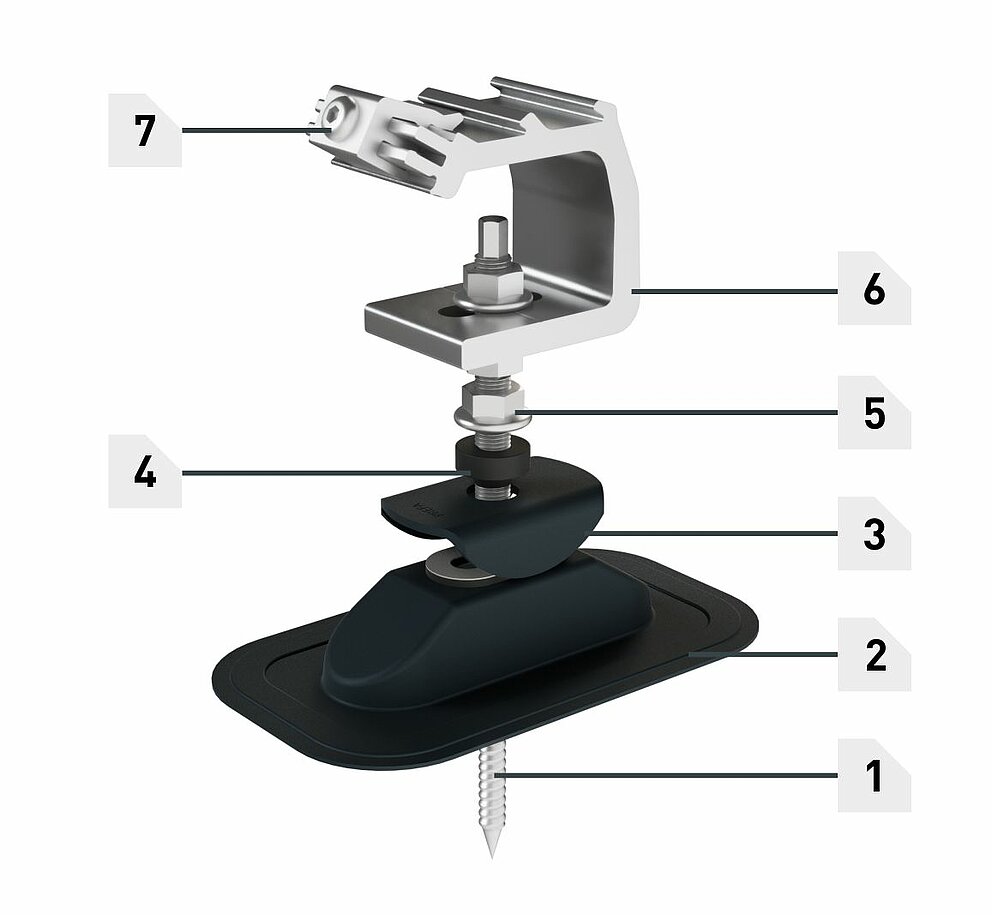

1 stokkskrue M12 x 250 eller M12 x 350 (SW 9)
2 PREVARIO Sunny
3 Hette
4 EPDM-tetning
5 Sekskantmutter M12 med flens (SW 18)
6 skinneholder
7 Festeskrue M8 (T40)
Justeringsområde |
22 mm |
|---|---|
festemidler |
PREVARIO Sunny 250 – ettlags takkonstruksjon PREVARIO Sunny 350 – tolags takkonstruksjon |
Farge |
pulverbelagt i anstrasitt (hette og Sunny) |
Komponenter |
3 Flensmuttere M12, rustfritt stål (SW 18) |
Nødvendig tilbehør |
Spesiallimsett |

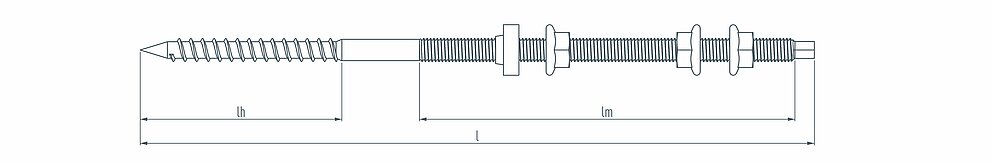

Dimensjoner hengebolt
Dimension |
l |
lh |
lm |
SW |
M12 x 250 |
250 |
100 |
100 |
SW 9 |
M12 x 350 |
350 |
100 |
195 |
SW 9 |
Krav til bærende underkonstruksjon:
Konterlekten kan fungere som bærende konstruksjon dersom punktene ovenfor overholdes og kreftene fra holderen for solcellepanel kan overføres via denne til sperren. Dimensjonering av takkonstruksjonen for lasten som virker på den i samsvar med gjeldende standarder.

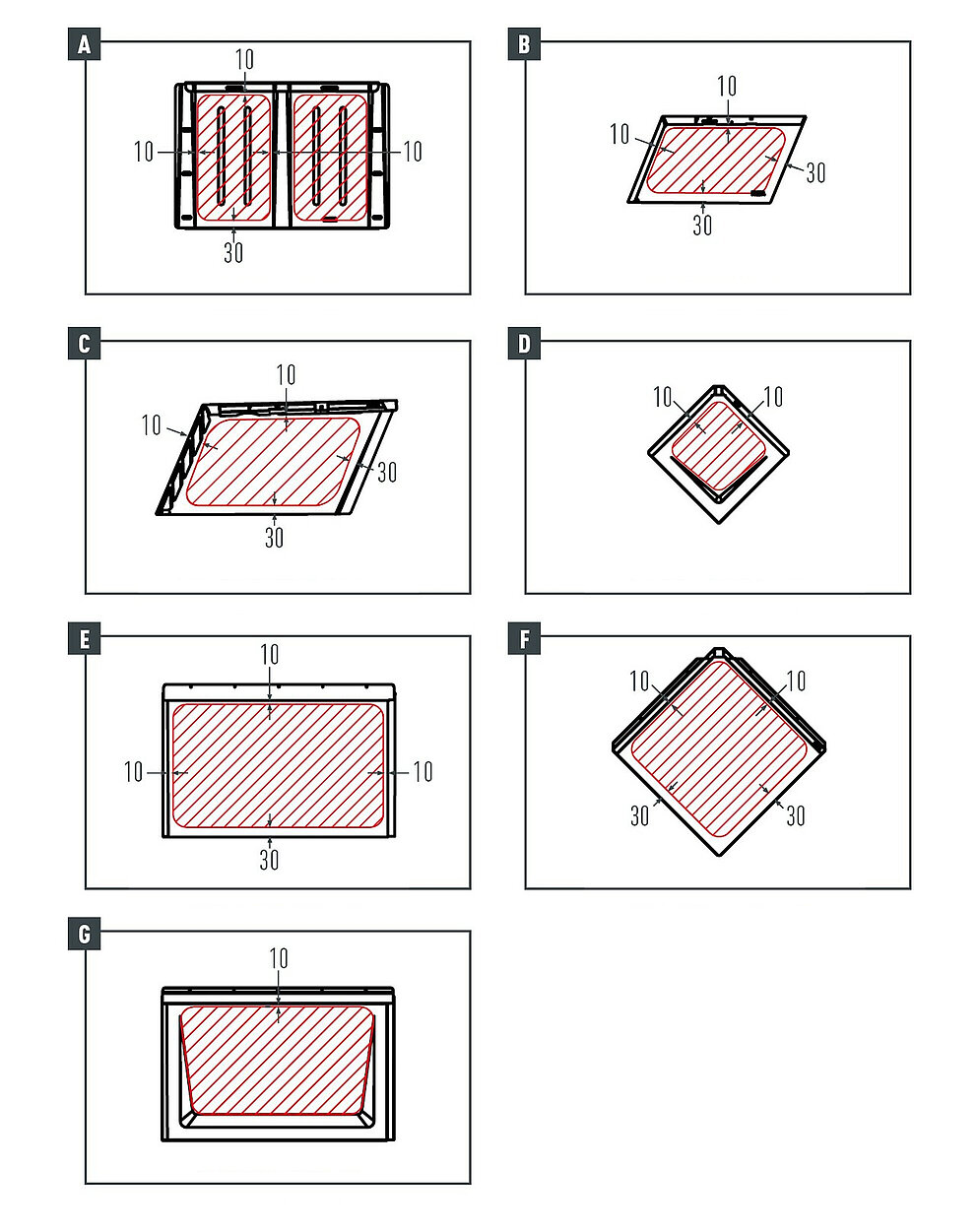

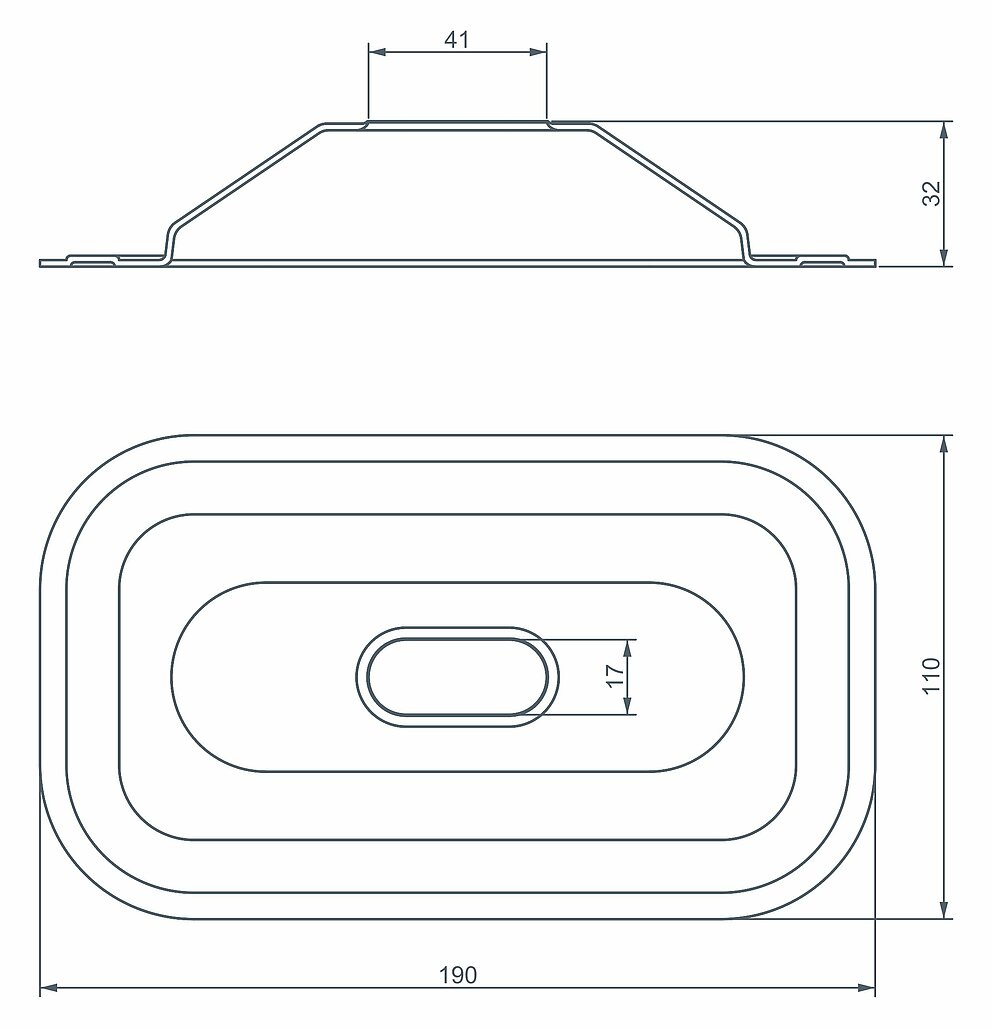

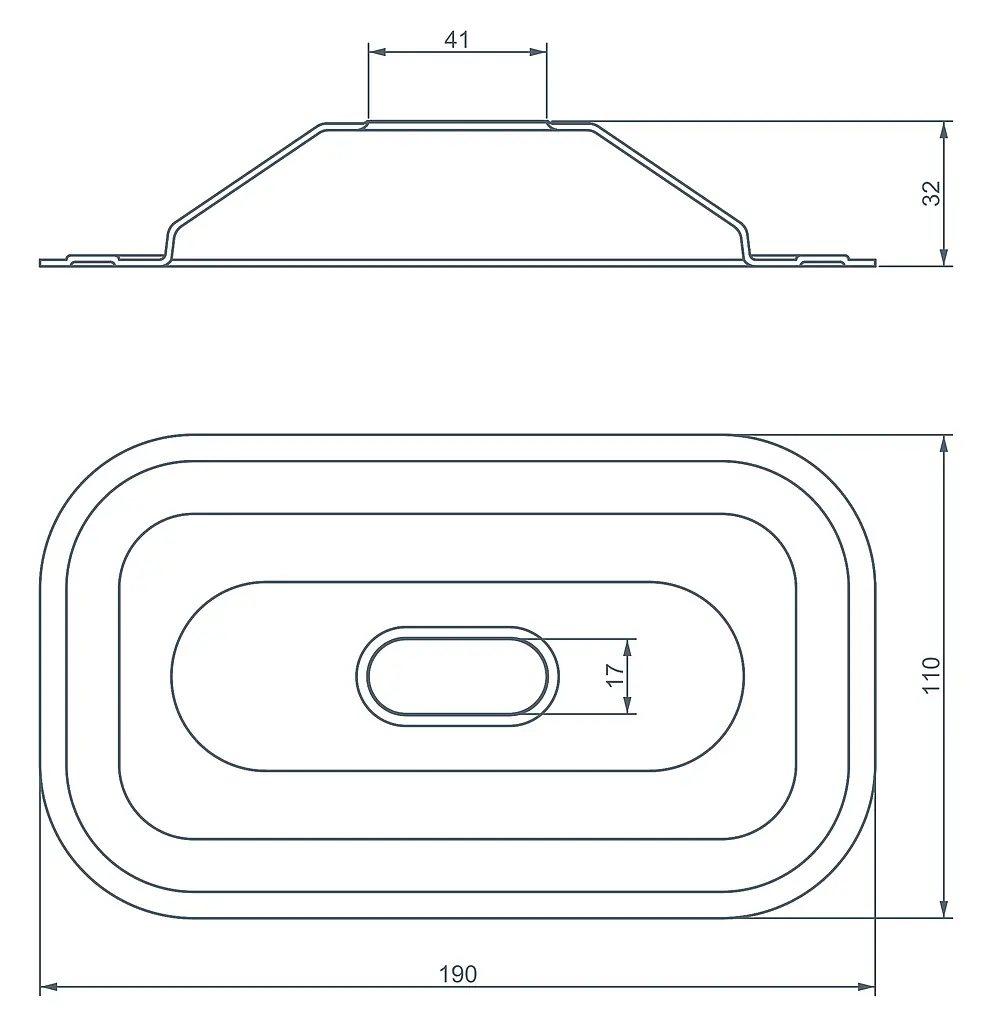

Som vist i forrige illustrasjon er monteringsområdet for PREVARIO SUNNY begrenset til PREFA-produkter i småformat. Monteringen av Sunny utføres utelukkende på de plane flatene. Siden Sunny kun har en tetningsfunksjon, kan dekselhetten plasseres nærmere falsene.
Montering på full forskaling eller lekteverk mulig. For PREFA-takelementer i småformat kan det være nødvendig å montere en underlagsplate for å kunne montere PREVARIO Sunny, f.eks. når en fals i monteringsområdet ligger over sperren.

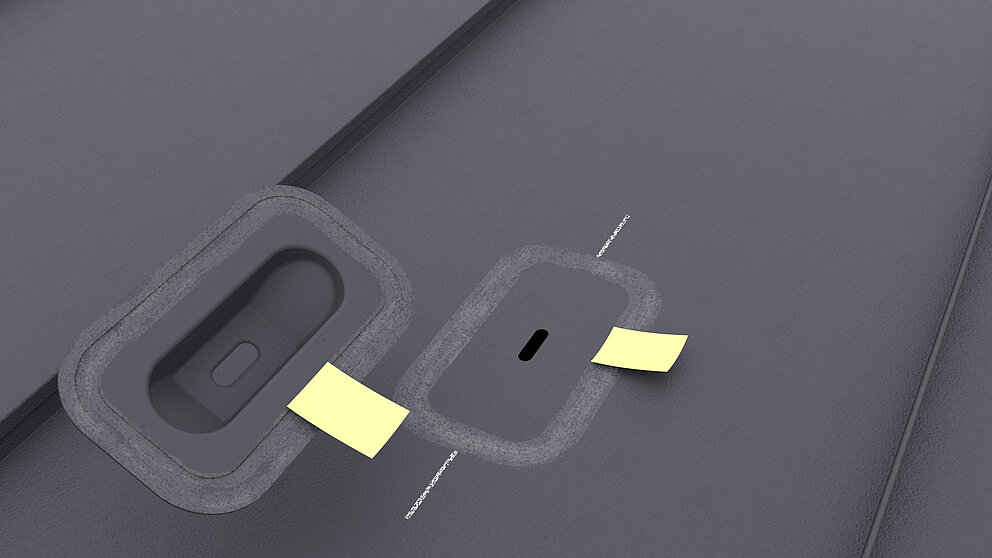

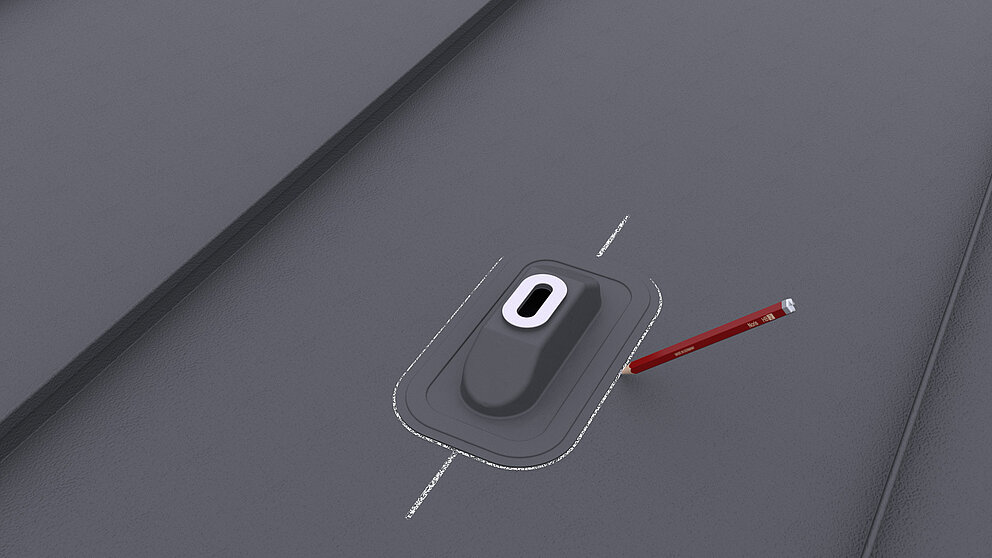

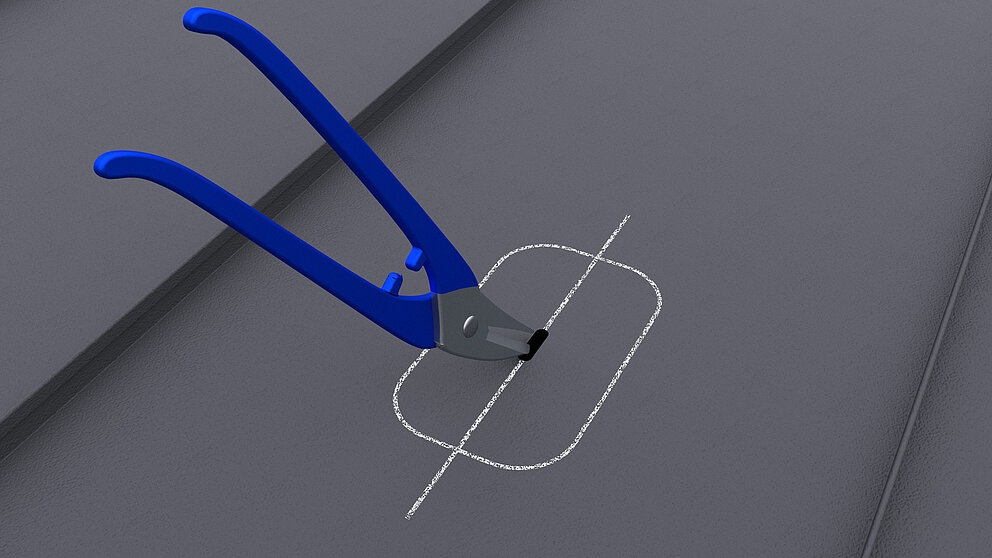

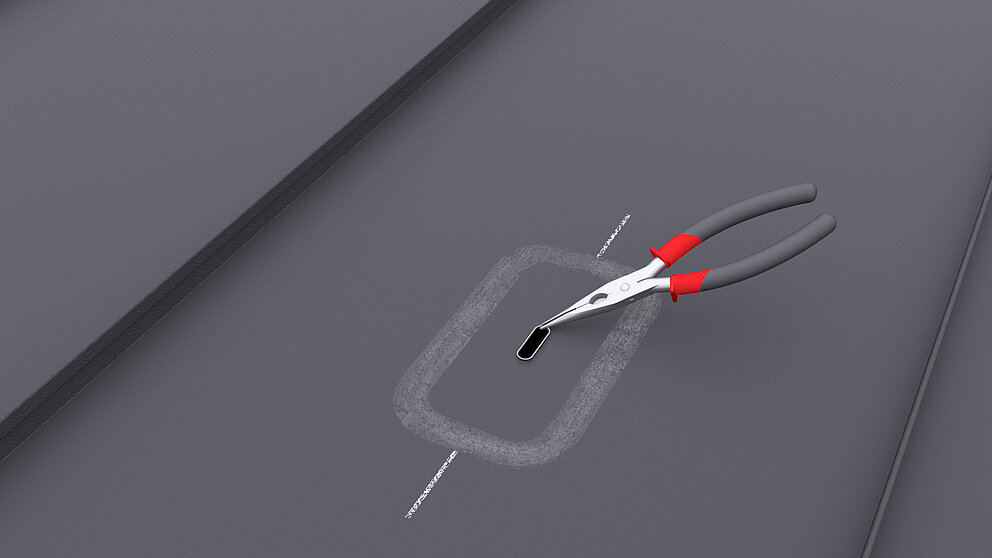

Marker omriss og langhull. Forborr langhull (⌀ 13 mm) i PREFALZ-panelet (boring er tilstrekkelig for småformat). Skjær ut langhull i PREFALZ-panelet (utgår for småformat).

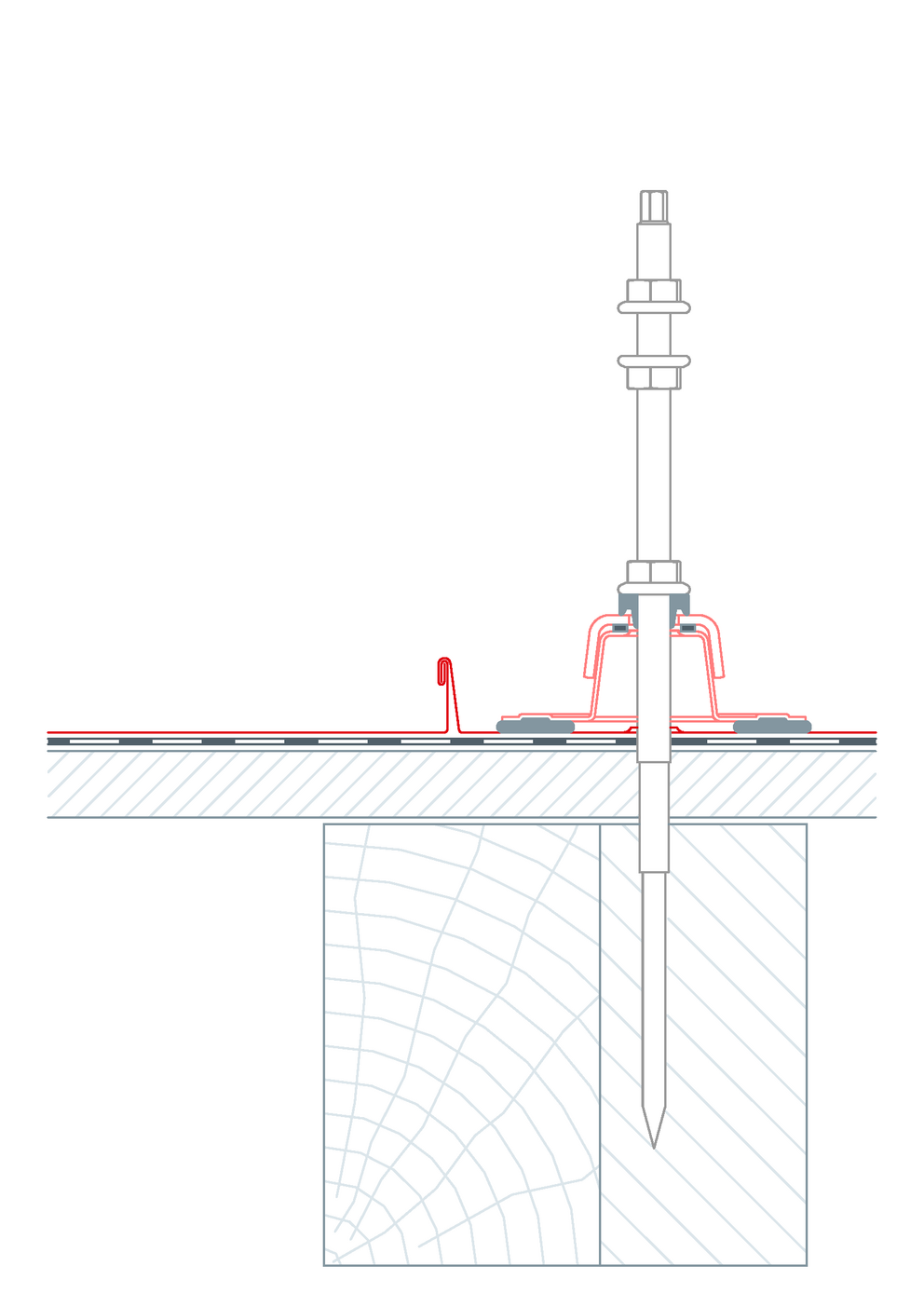

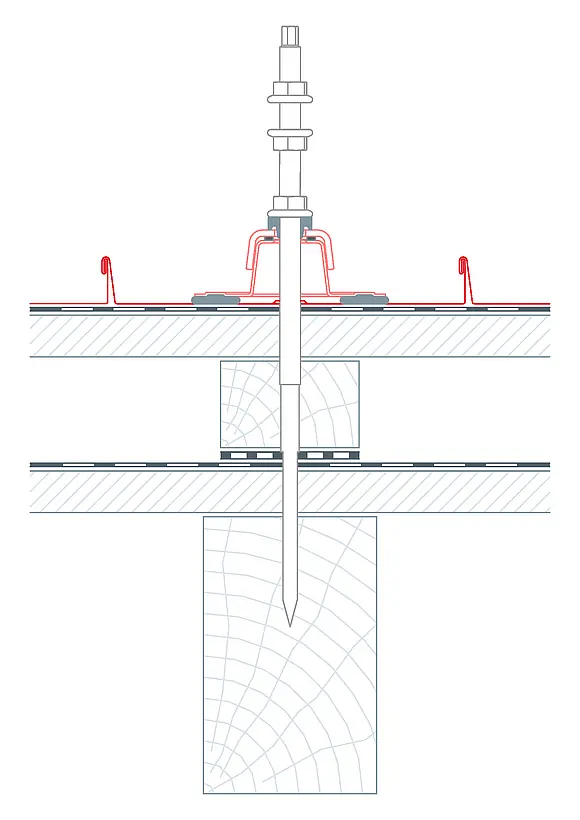

Forbor den bærende underkonstruksjonen midt i langhullet eller i boringen med ⌀ 8 mm.

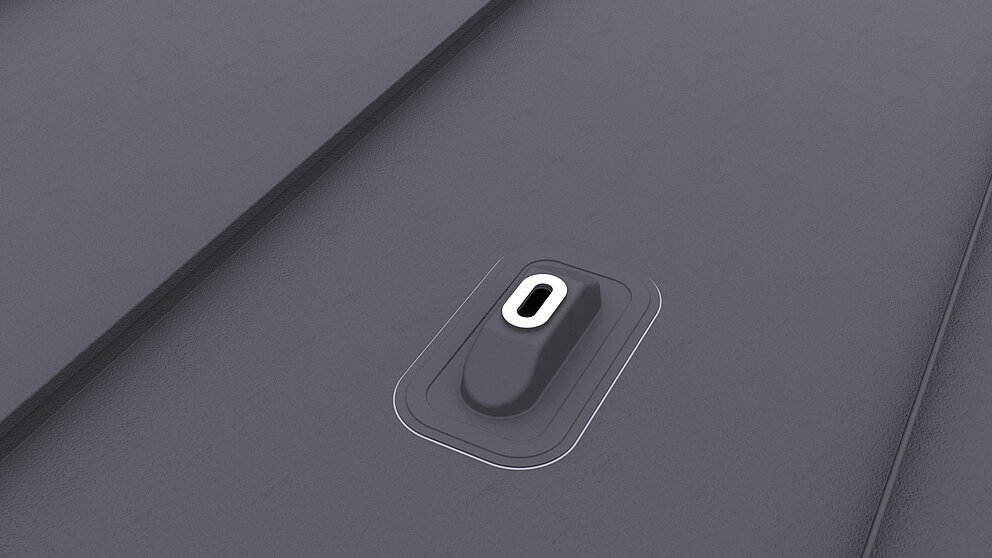

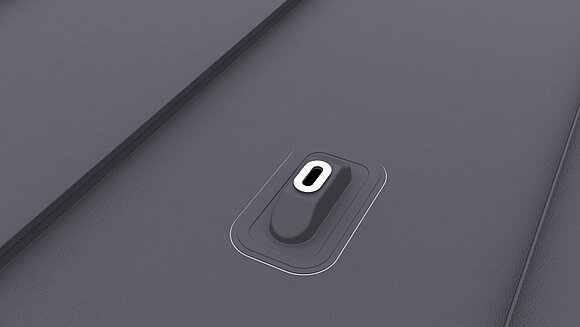

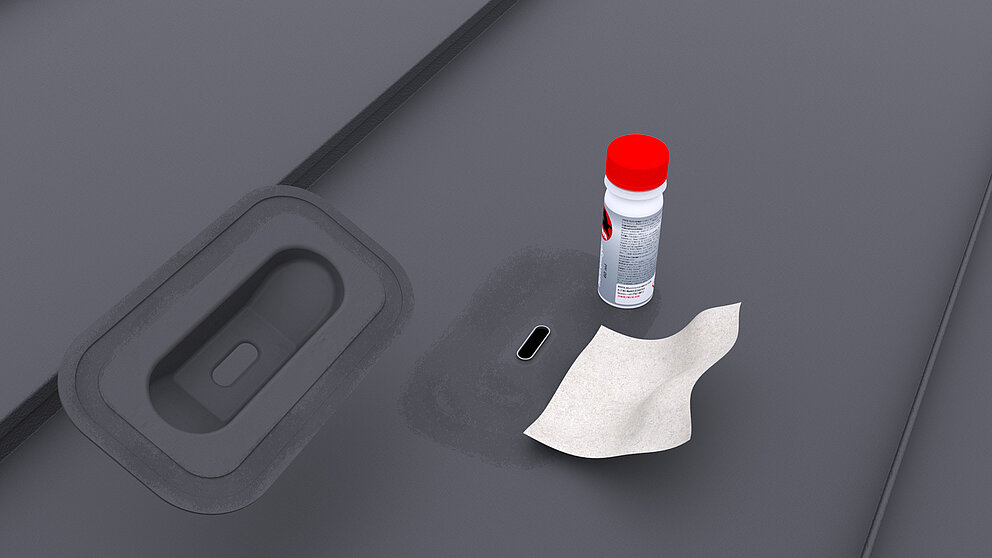

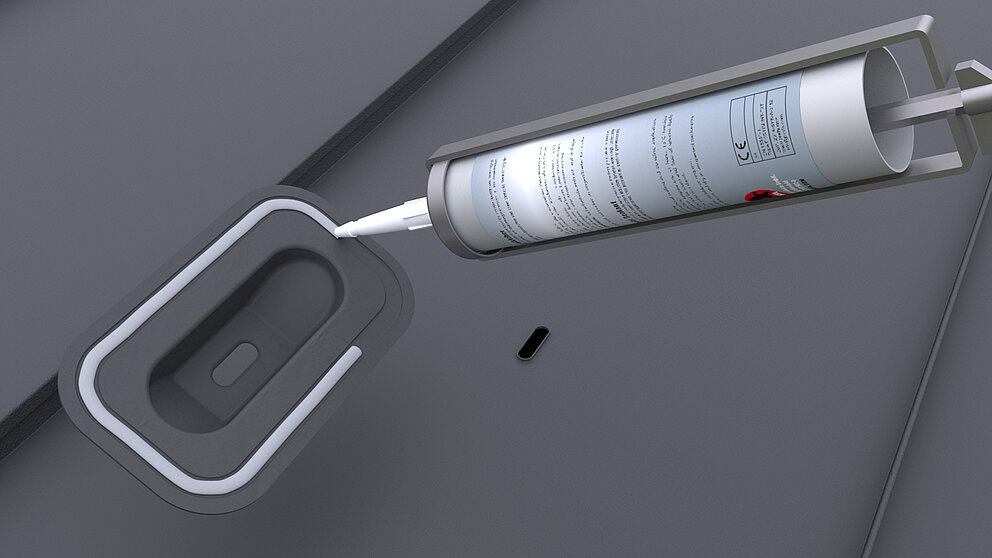

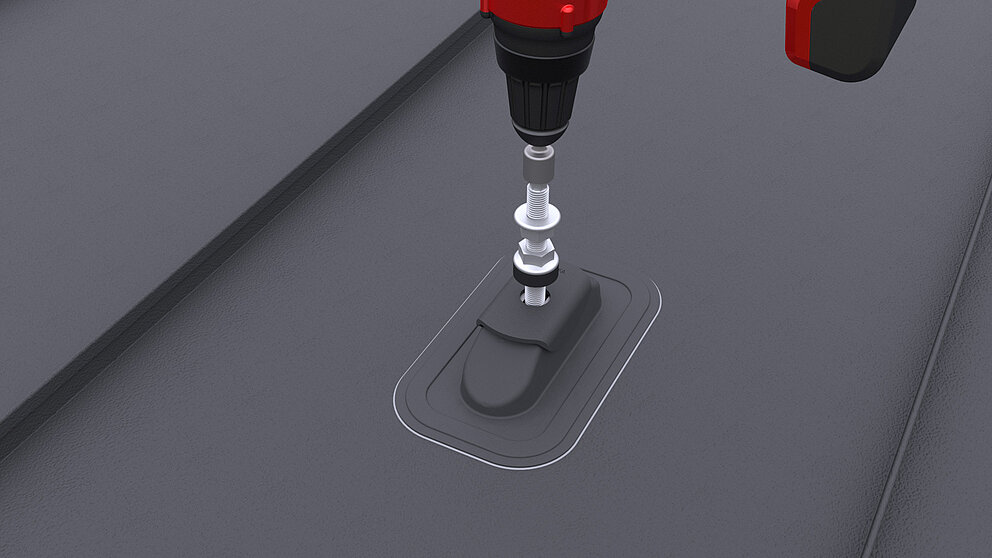

Slip limflaten på taktekkingen og på PREVARIO Sunny. Kant opp langhull eller boring. Rengjør de slipte limflatene med heftrens. Påfør en limstreng (⌀ 10 mm) på den slipte og rengjorte Sunny. Press PREVARIO Sunny inn på midten. Sett på hette og skru inn hengebolten med boremaskin (nøkkelpipe SW 9 mm). Inntrengningsdybde på den bærende underkonstruksjonen (sperrer): min. 80 mm.
Merknad

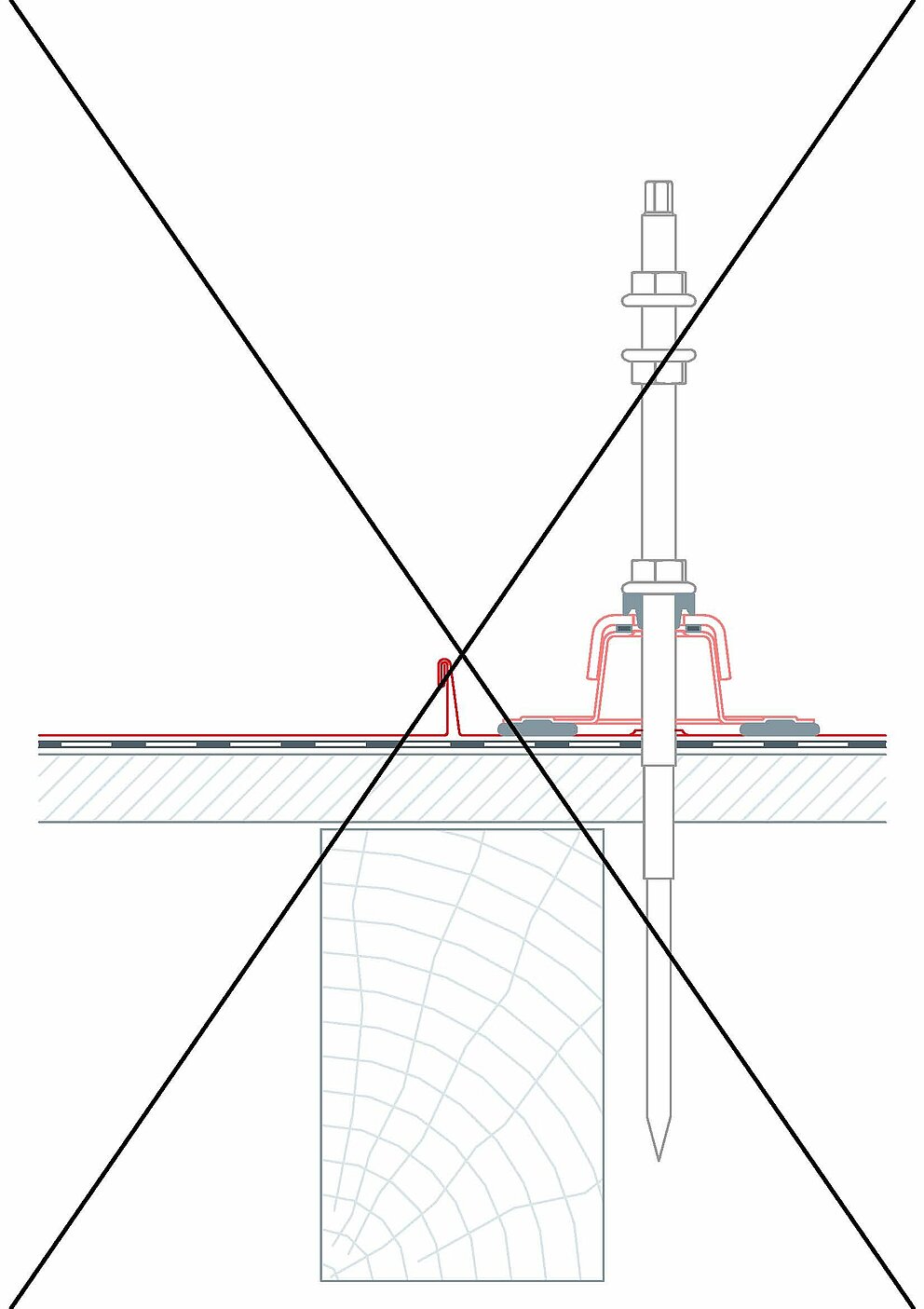

Hvis EPDM-tetningen ikke sitter på det glatte skaftet til hengebolten, men på M12-gjengen, er det nødvendig med ekstra tiltak for tetting mellom skrue og gummitetning.

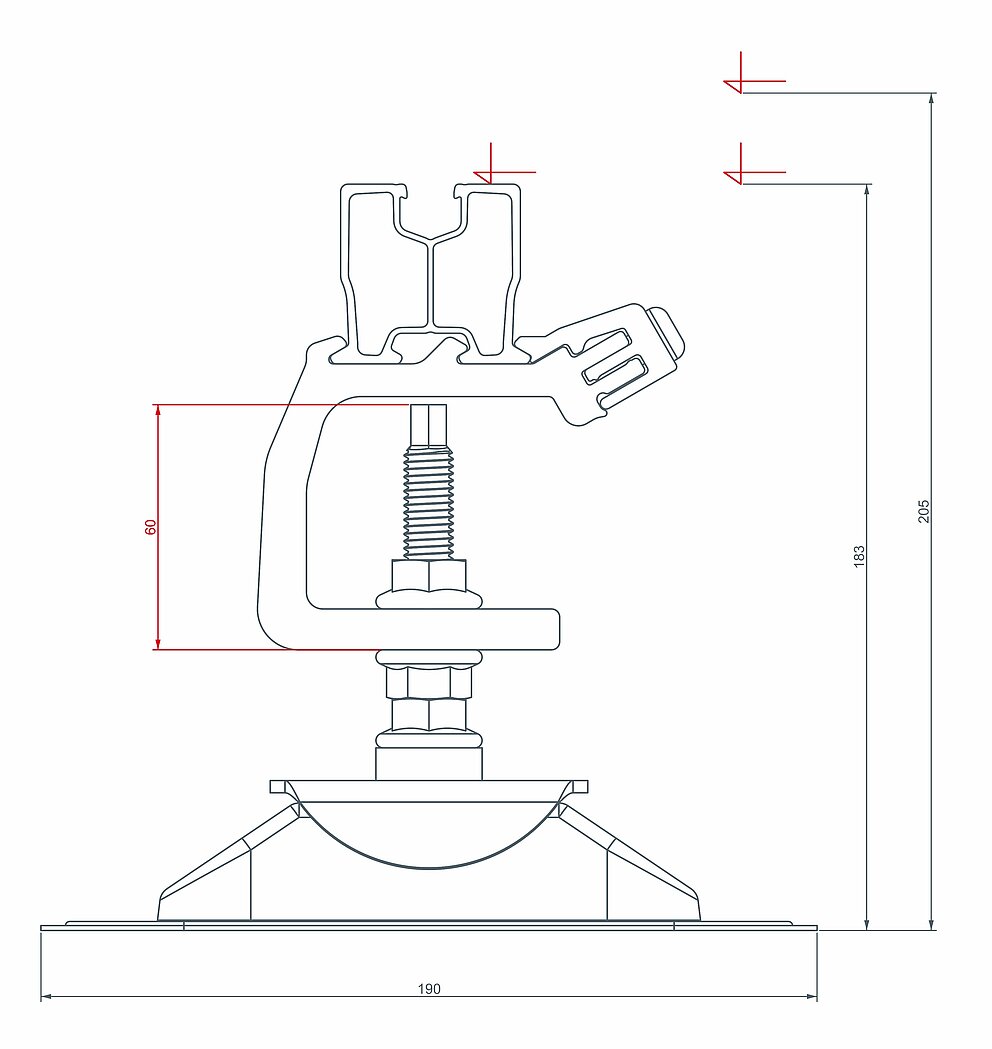

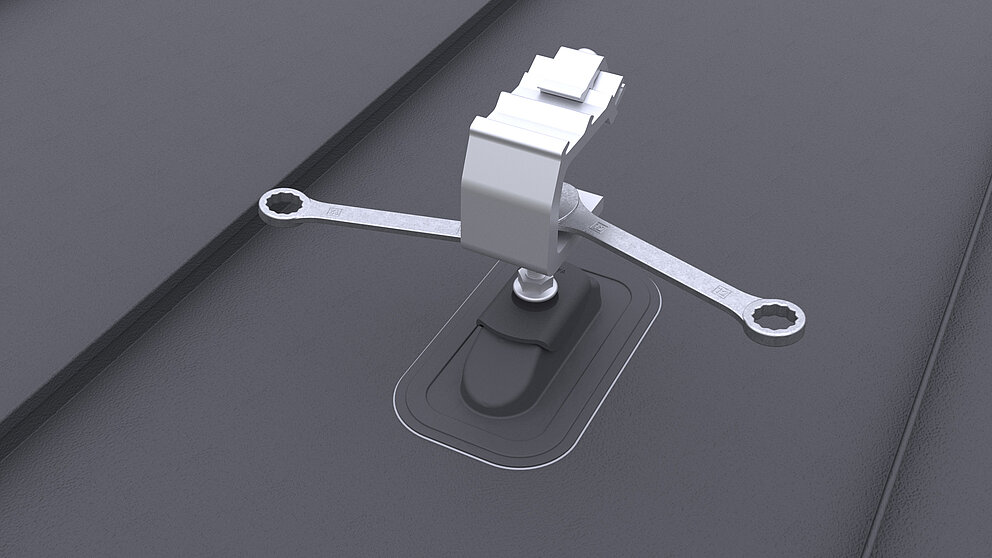

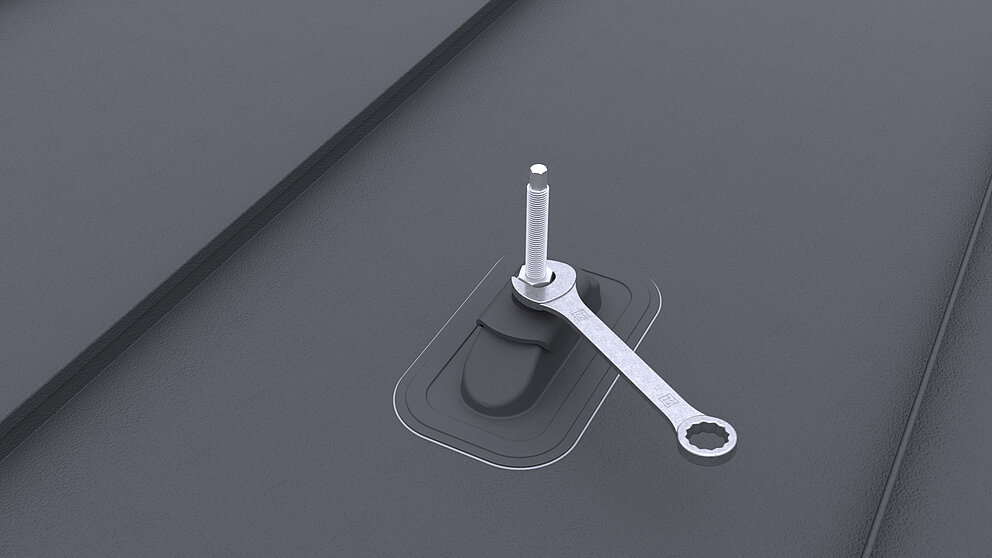

Skru fast mutteren inntil EPDM-tetningen buer utover (fastnøkkel: SW 18). Sett på den andre mutteren og skru den helt inn. Mål 60 mm oppover fra overkanten av den andre mutteren (anlegg for skinneholder) på gjengestangen og kapp av. Sett på skinneholder og stram til i riktig høyde (i samsvar med de øvrige solcellepanelholderne) med to fastnøkler (fastnøkkel: SW 18).
Ved PREFALZ dobbeltstående falstekkinger kan det hende at dekselhetten til PREVARIO Sunny ikke lenger kan monteres av plasshensyn. Monteringsanvisningen for PREVARIO Sunny skal tas i betraktning.

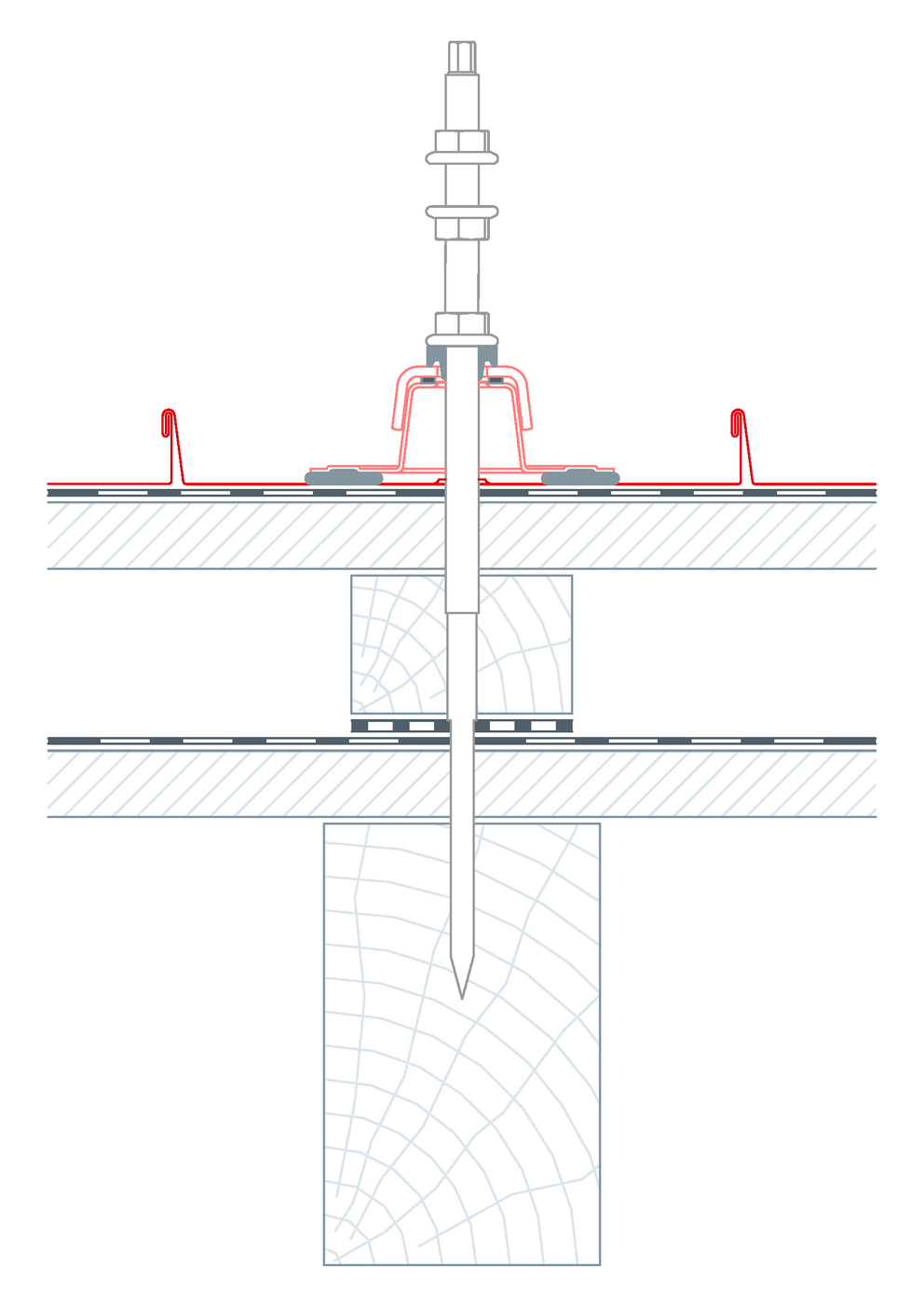

For ettlags takkonstruksjoner kan underkonstruksjonen for hengebolter forskyves (f.eks. fordobling av sperrer over hele sperrelengden, innsetting av tverrlekter).
For tolags takkonstruksjoner kan utskjæring av falsen og etterfølgende ny innfalsing av en smal metallplate være et alternativ.

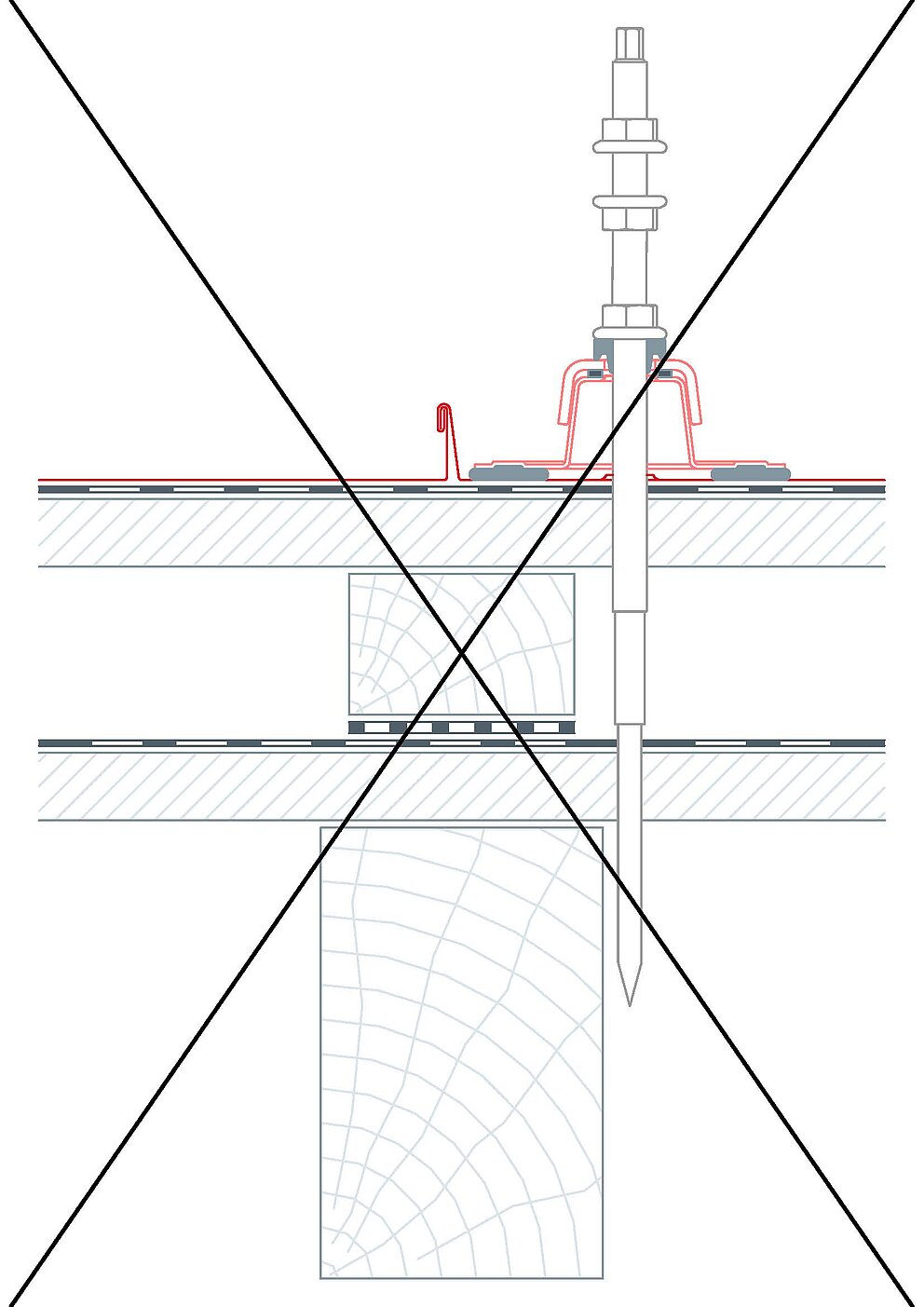

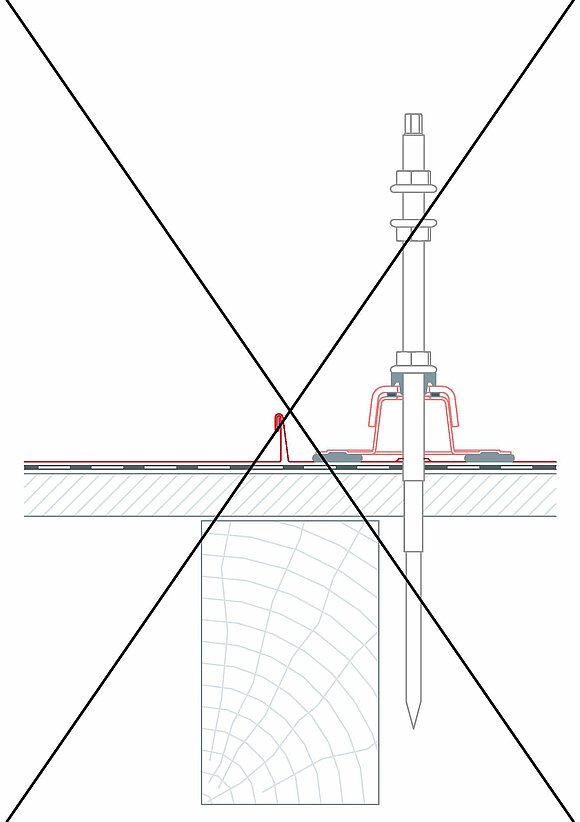

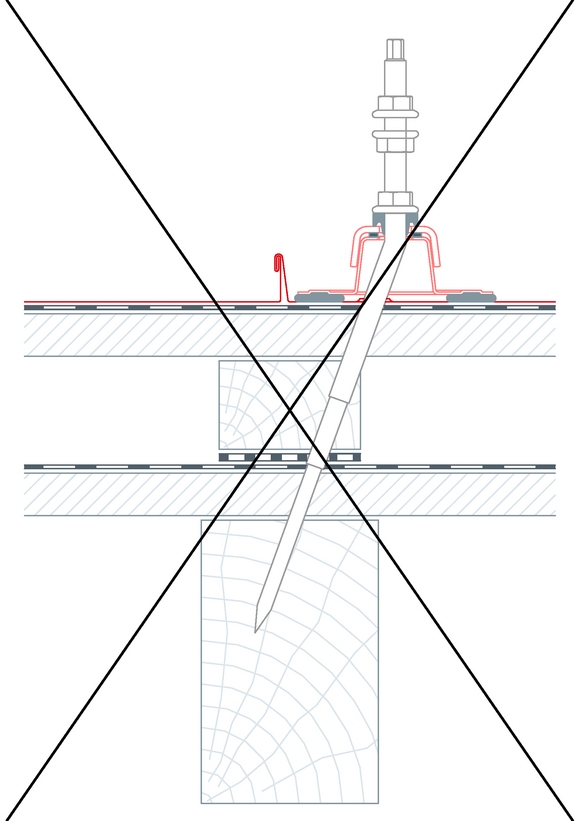

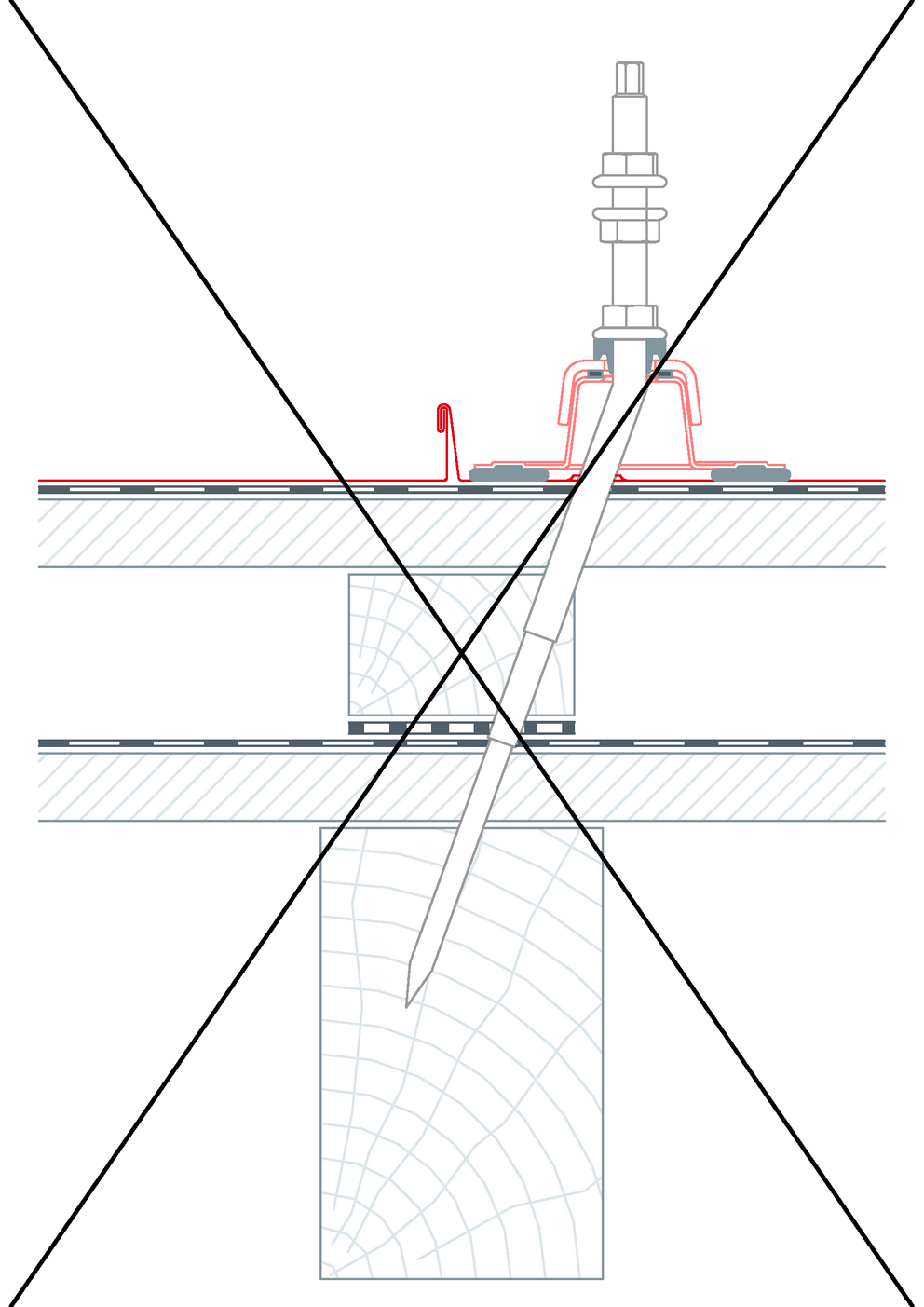

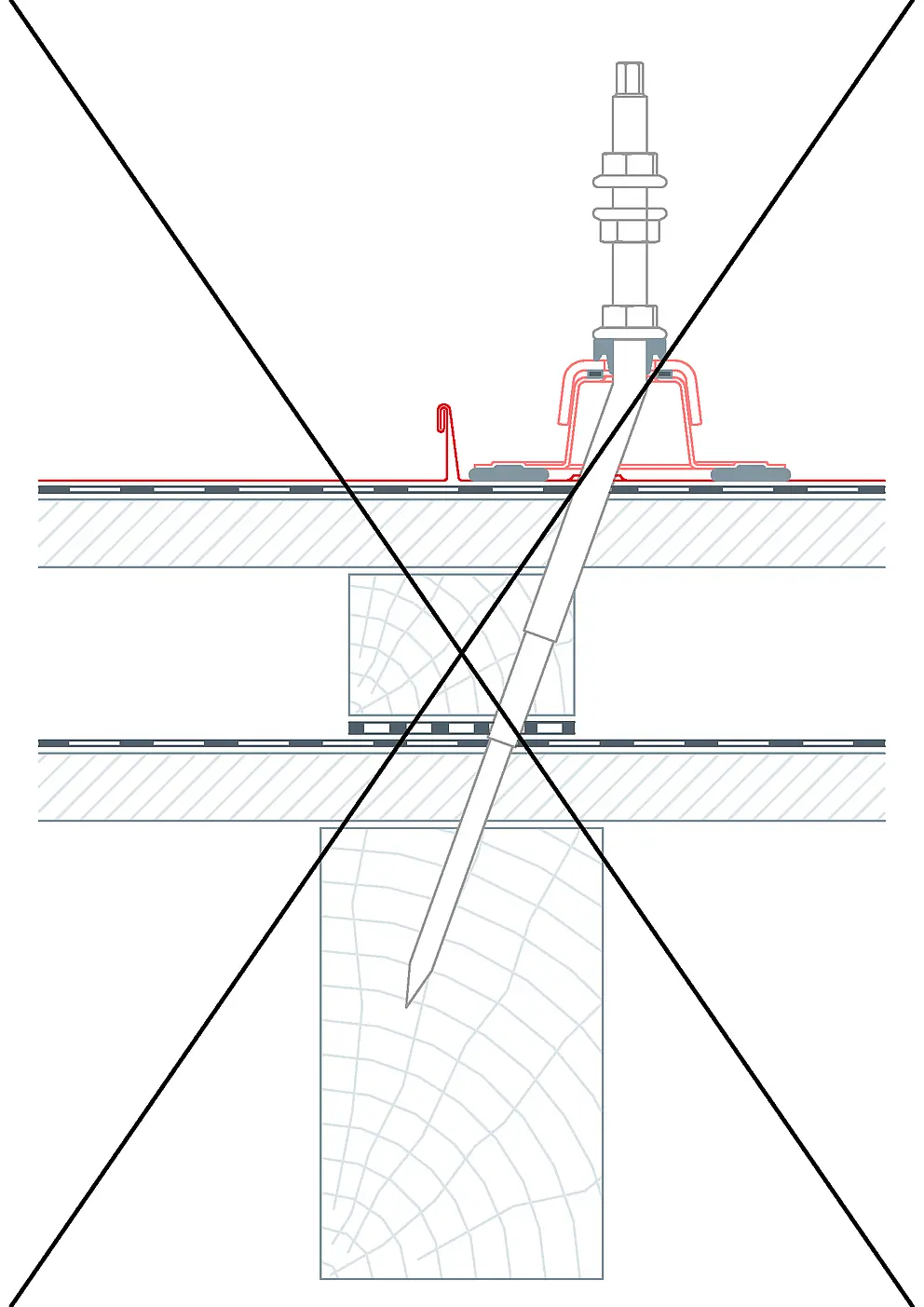

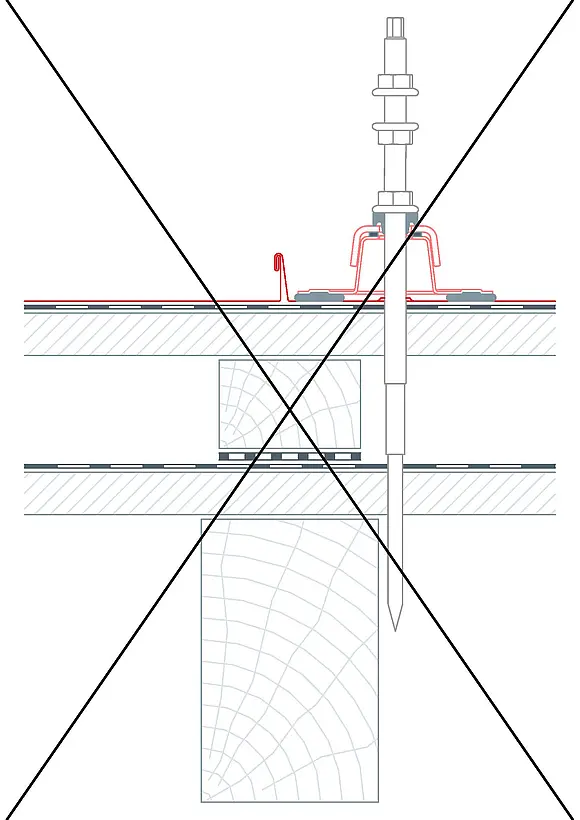

Skrå innskruing eller etterbøying av skruene er ikke tillatt.
