PREVARIO PREFALZ

Problemfri montering og sikker feste på PREFALZ og FALZONAL® doble stående falssystemer. Lengdeutvidelsen av panelene påvirkes ikke av monteringen av PREVARIO PREFALZ. Montering på vinkelstående fals-, vinkelskyve- og vinkel-langskyvefeste er mulig. Den statisk beregnede falsavstanden samt den statisk beregnede maksimale festeavstanden skal tas hensyn til under monteringen.

Festeavstand iht. vindlastberegning (maks. 33 cm)
Bruk kun i kombinasjon med en PREFALZ- eller FALZONAL®-taktekking med stående dobbelfals lagt i henhold til gjeldende standarder og fagregler.
PREVARIO PREFALZ er kun beregnet for takparallelle anlegg (ingen oppstøttinger o.l.).
Den nøyaktige mengdeberegningen kan utføres av PREFA produktteknikk eller av en bygningsingeniør.
Bruk er også mulig på paneler med 25 mm frigang for feste.

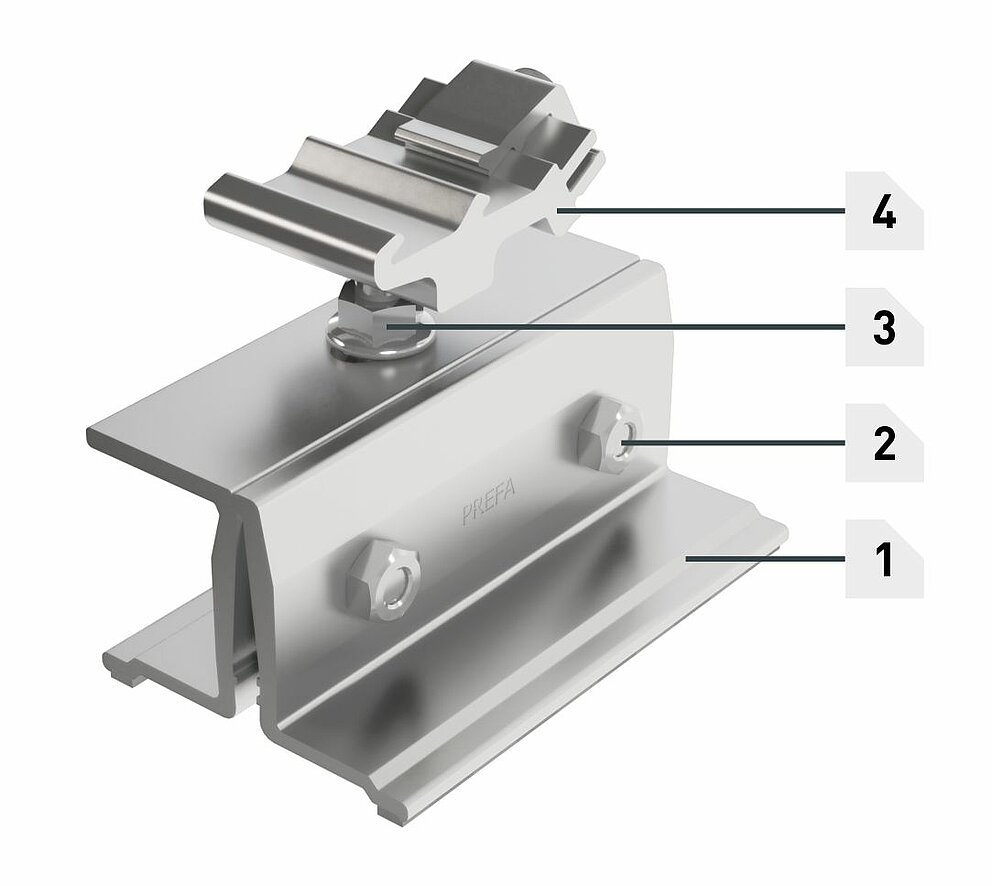

1 PREVARIO PREFALZ
2 Hengselskrue og mutter M10 (SW 17)
3 gjengestenger med mutter M12 (SW 18)
4 skinneholdere

Justeringsområde	36 mm
festemidler	Klemming på stående dobbelfals
Farge	blankt
Komponenter	Skinneholder (EN AW 6005A T6) Festeskrue M8 x 30, rustfritt stål (T40) Gjengestang M12 x 90, rustfritt stål 2 flensmuttere M12, rustfritt stål (SW 18) 2 hengselskruer M10 x 25, rustfritt stål (SW 17) 2 sekskantmuttere M10, rustfritt stål (SW 17) EPDM-tetning

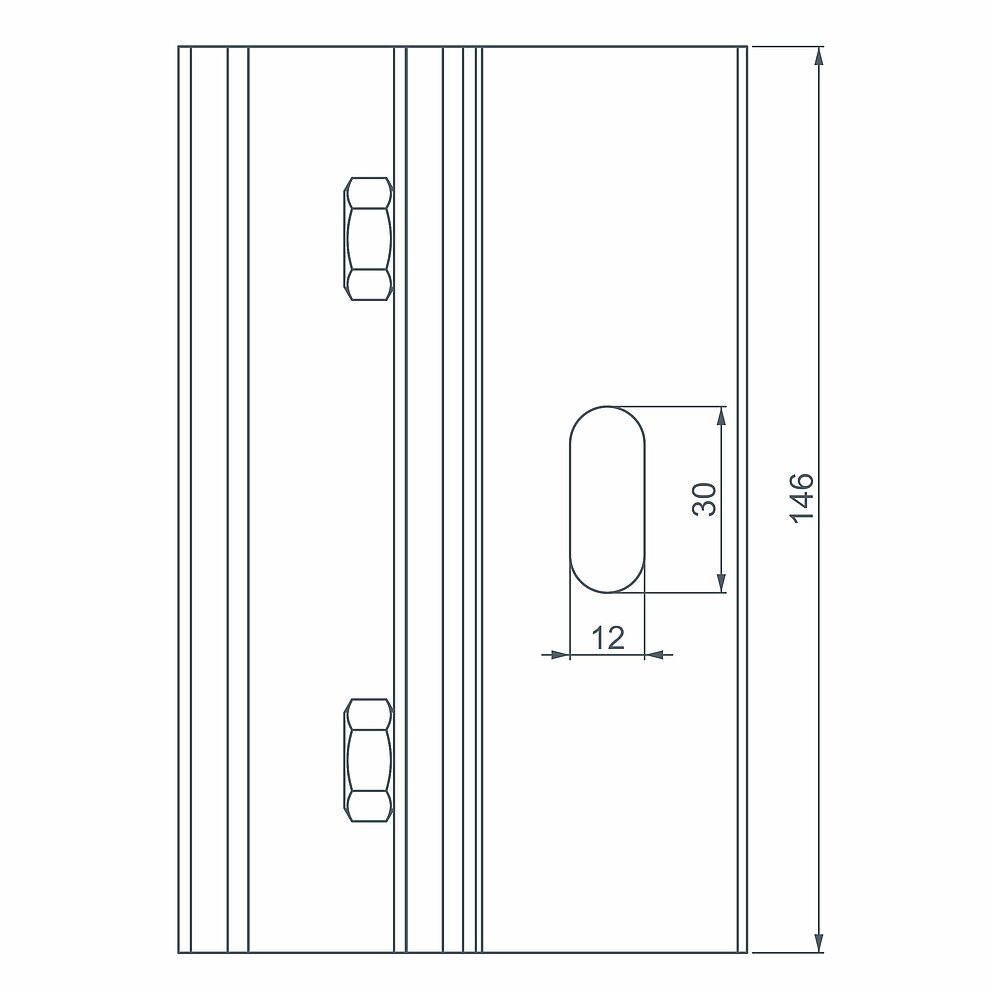

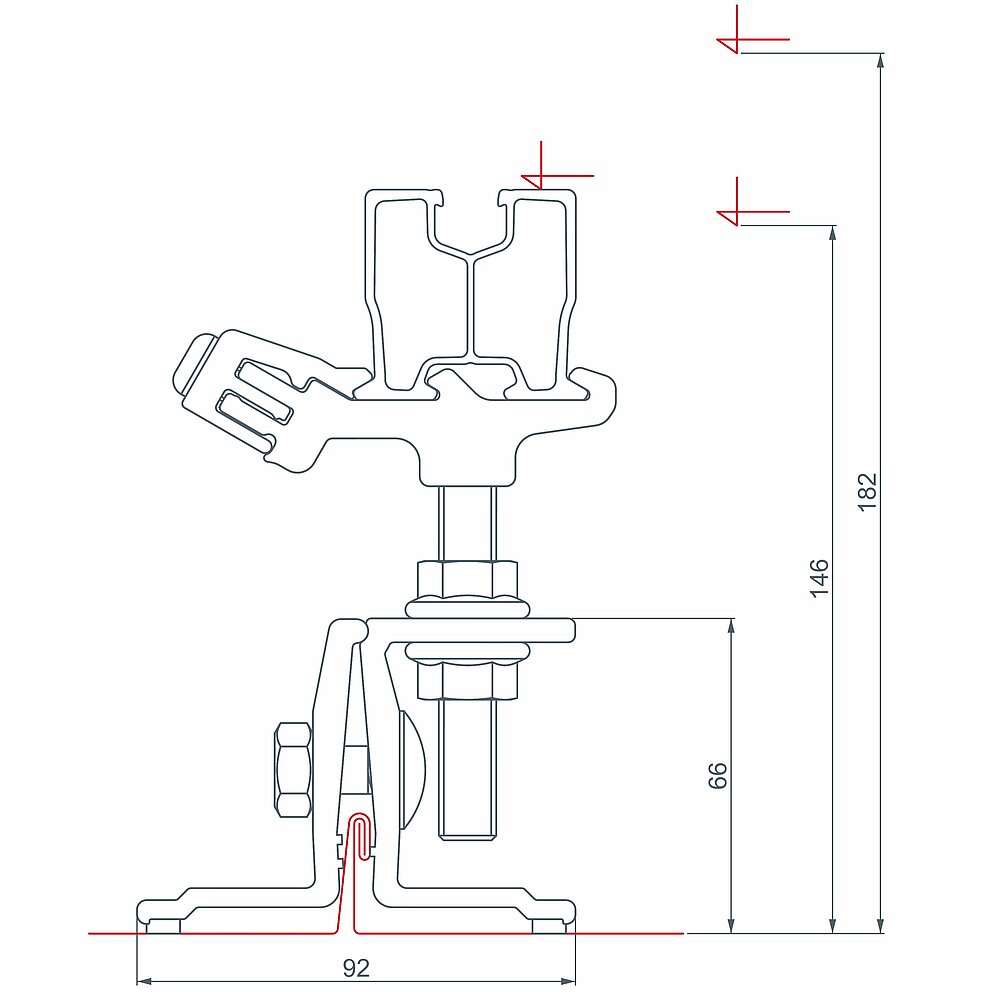

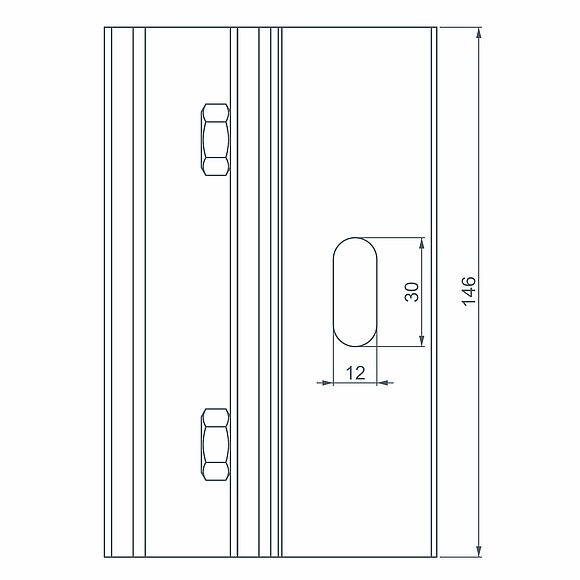

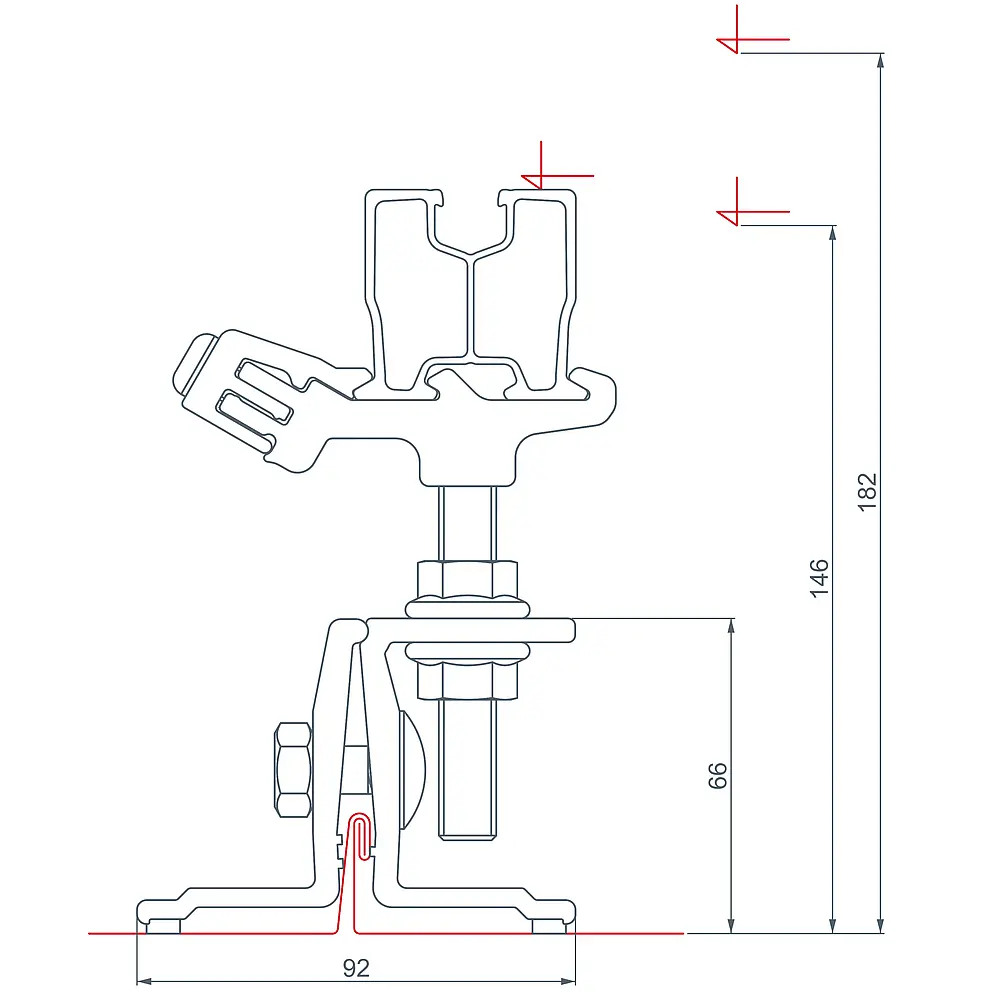

PREVARIO PREFALZ total (venstre) og underdel (høyre)

Krav til den bærende taktekkingen:

Taktekking med stående dobbelfals av PREFALZ eller FALZONAL®
Festing av tekking med PREFA-fester og PREFA rillespiker 28/30 eller 28/25 i rustfritt stål eller med PREFA senkhodeskruer i rustfritt stål 4,5/30
- Festeavstand iht. vindlastberegning (maks. 33 cm)
Avstand fra øvre takkant til øvre kant på PREFA profilskinne ≤ 150 mm
Avstand mellom to falsklemmer på samme fals ≥ 400 mm

Dimensjonering av takkonstruksjonen for lasten som virker på den i samsvar med gjeldende standarder.

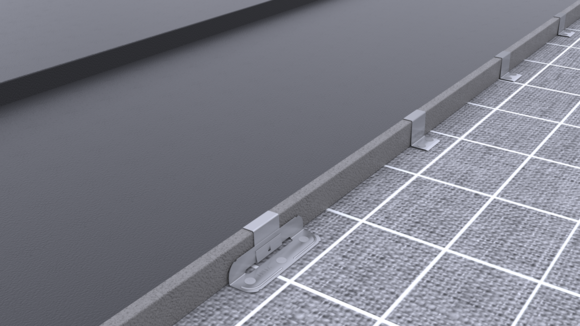

Innenfor modulområdet må den maksimale festeavstanden på 33 cm fra midten av ett feste til midten av neste feste ikke overskrides.
Før solcellepanelholderen settes på må skruene løsnes.

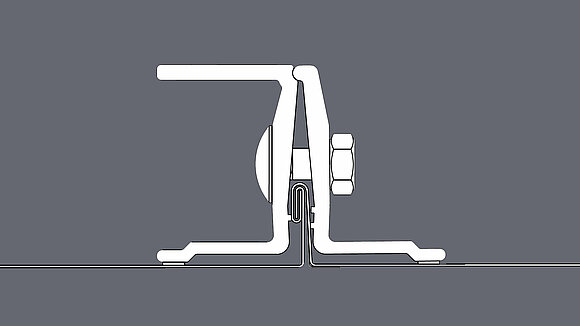

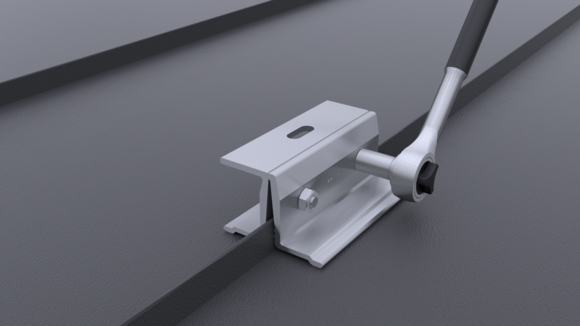

Posisjonering av PREVARIO PREFALZ

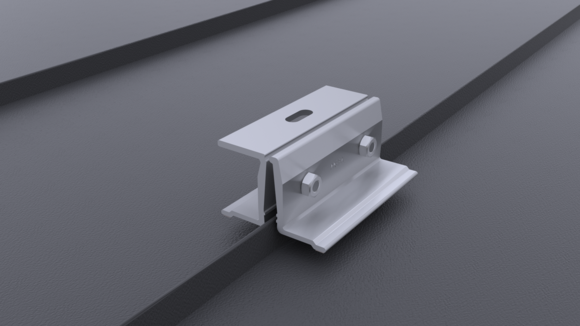

Det må tas hensyn til klemmenes leggeretning. Velg leggeretningen for holderen slik at gjengestangen i etterkant kan monteres på falssiden. Trekk til de to mutrene i rustfritt stål med et moment på 35 Nm (nøkkelpipe: SW 17).

Montering av PREVARIO PREFALZ

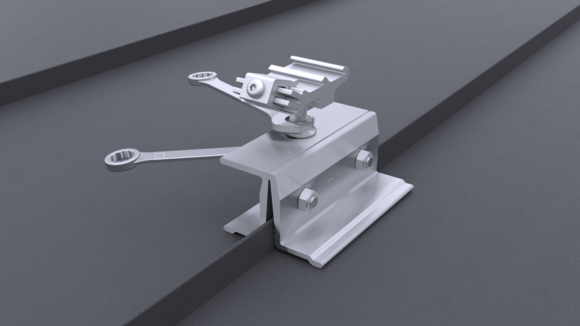

Løs montering av gjengestangen inkl. profilskinnefeste og låsemuttere. Håndstramming av mutterne for eventuell senere høydejustering av profilskinnefestet (fastnøkkel: SW 18).

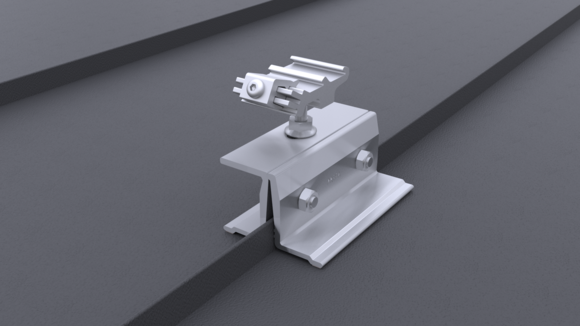

Festing av skinneholderen

PREVARIO PREFALZ

Tekniske data PREVARIO PREFALZ

Statisk grunnlag

Montering
