Problemfri montering og sikkert feste på takplate, takplate R.16, takshingel, takshingel DS.19, takrombe 29×29, takrombe 44×44 og takpanel FX.12. Det må opprettes en full forskaling i området for PREVARIO 3.S.
Merknad
Vær oppmerksom, under bearbeiding, på PREFAs retningslinjer for tekking samt de felles tekniske standardene og sikkerhetsforskriftene.

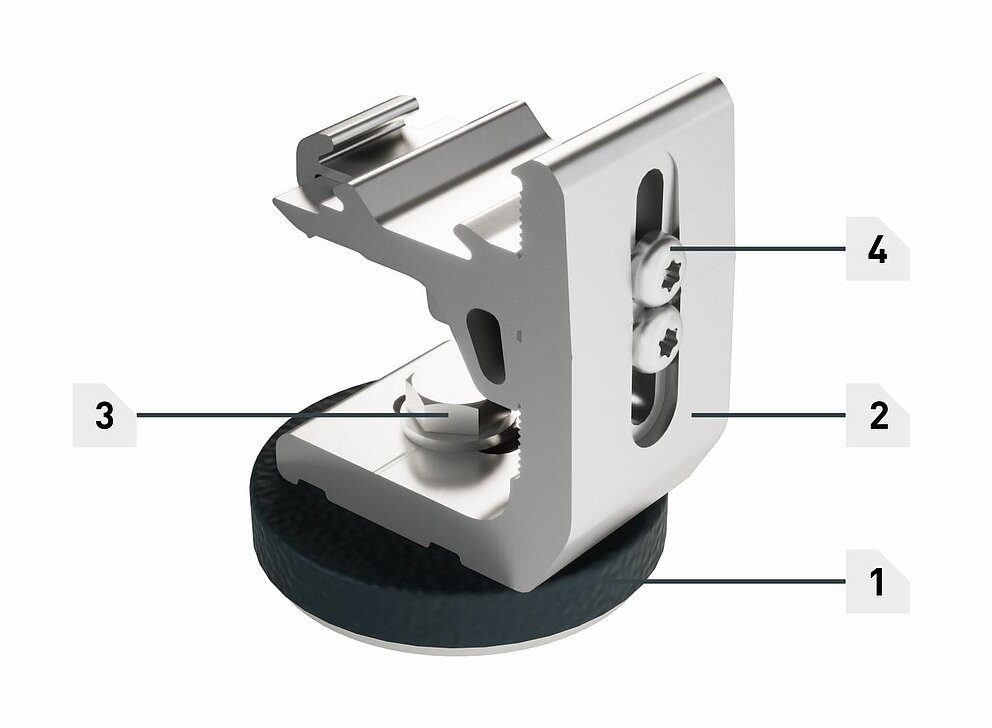

1 fotdel med deksel
2 grunnkropper
3 sekskantskrue M12 (SW 19)
4 festeskruer M8 (T40)

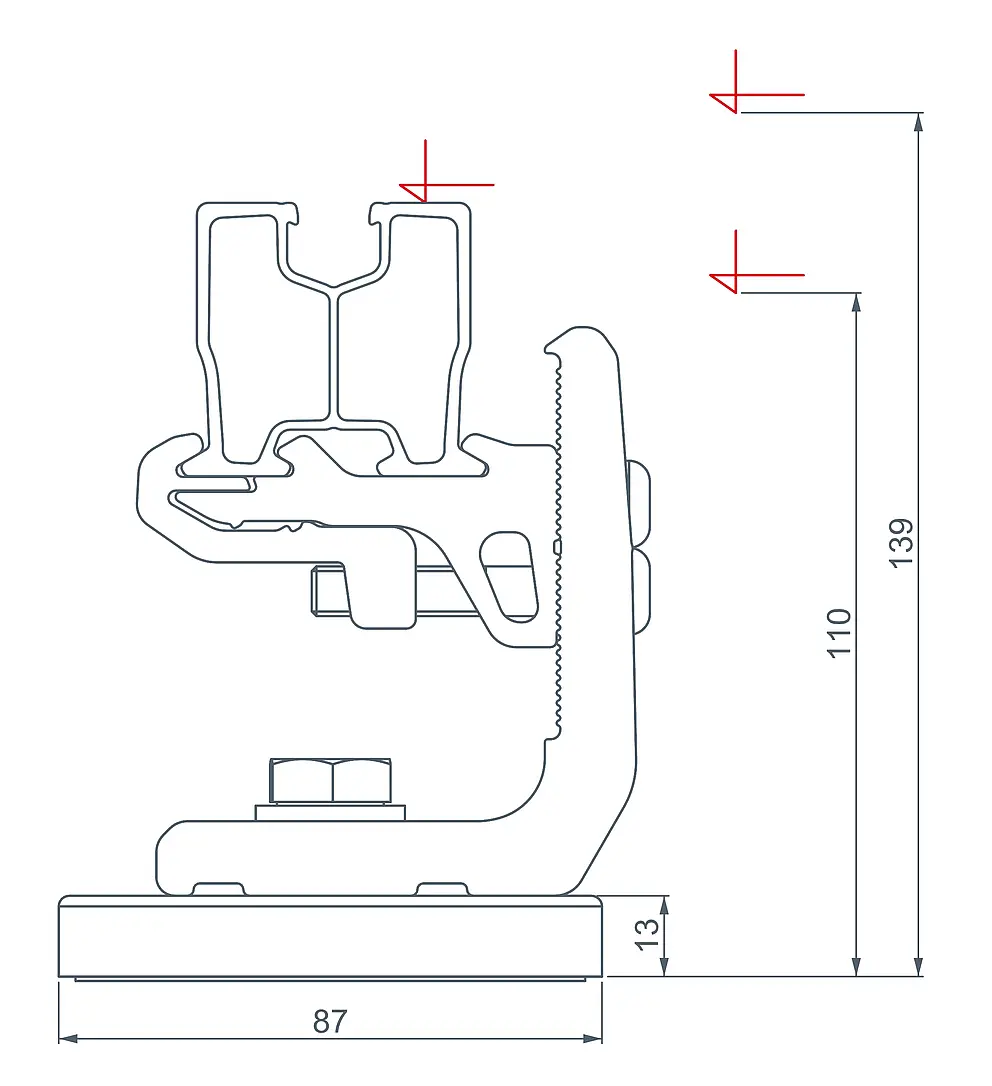

PREVARIO 3.S (sperrefeste)

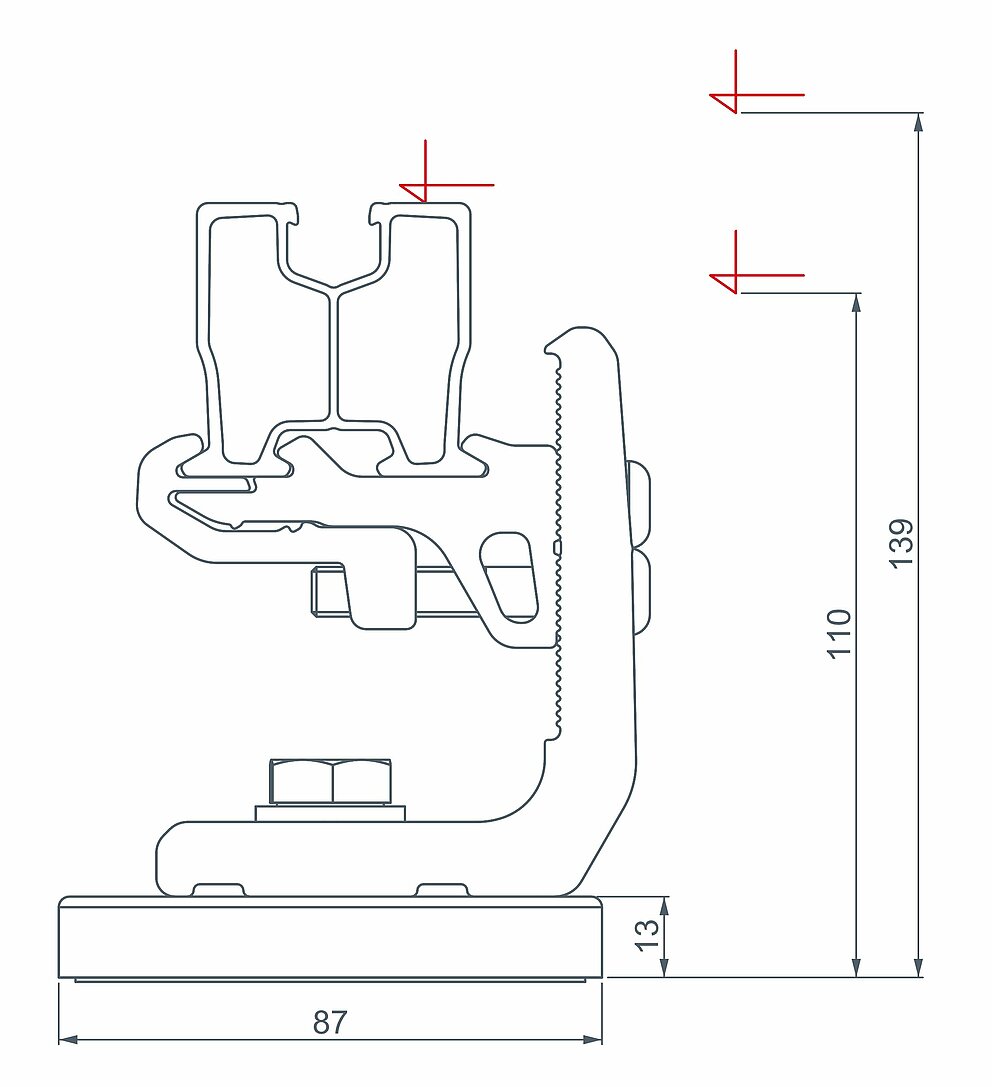

Justeringsområde |
29 mm |
|---|---|
festemidler |
PREVARIO 3.S 120 – ettlags takkonstruksjon PREVARIO 3.S 220 – tolags takkonstruksjon |
Farge |
blank (grunnkropp) |
Komponenter |
Bunndel (EN AW 2007) med tetting |
PREVARIO 3.S (forskalingfeste)
Justeringsområde |
29 mm |
|---|---|
festemidler |
6 senkhodeboreskruer Ø 6 × 38/25 mm, rustfritt stål (T25) |
Farge |
blank (grunnkropp) |
Komponenter |
Bunndel (EN AW 2007) med tetting |
Krav til bærende underkonstruksjon:
Konterlekten kan fungere som bærende konstruksjon dersom punktene ovenfor overholdes og kreftene fra holderen for solcellepanel kan overføres via denne til den bærende konstruksjonen. Dimensjonering av takkonstruksjonen for lasten som virker på den i samsvar med gjeldende standarder.
Krav til bærende underkonstruksjon:
(forskalingbordet må rekke over minst tre sperrer, min. 2 festepunkter per sperreopplegg)
Dimensjonering av takkonstruksjonen for lasten som virker på den i samsvar med gjeldende standarder.

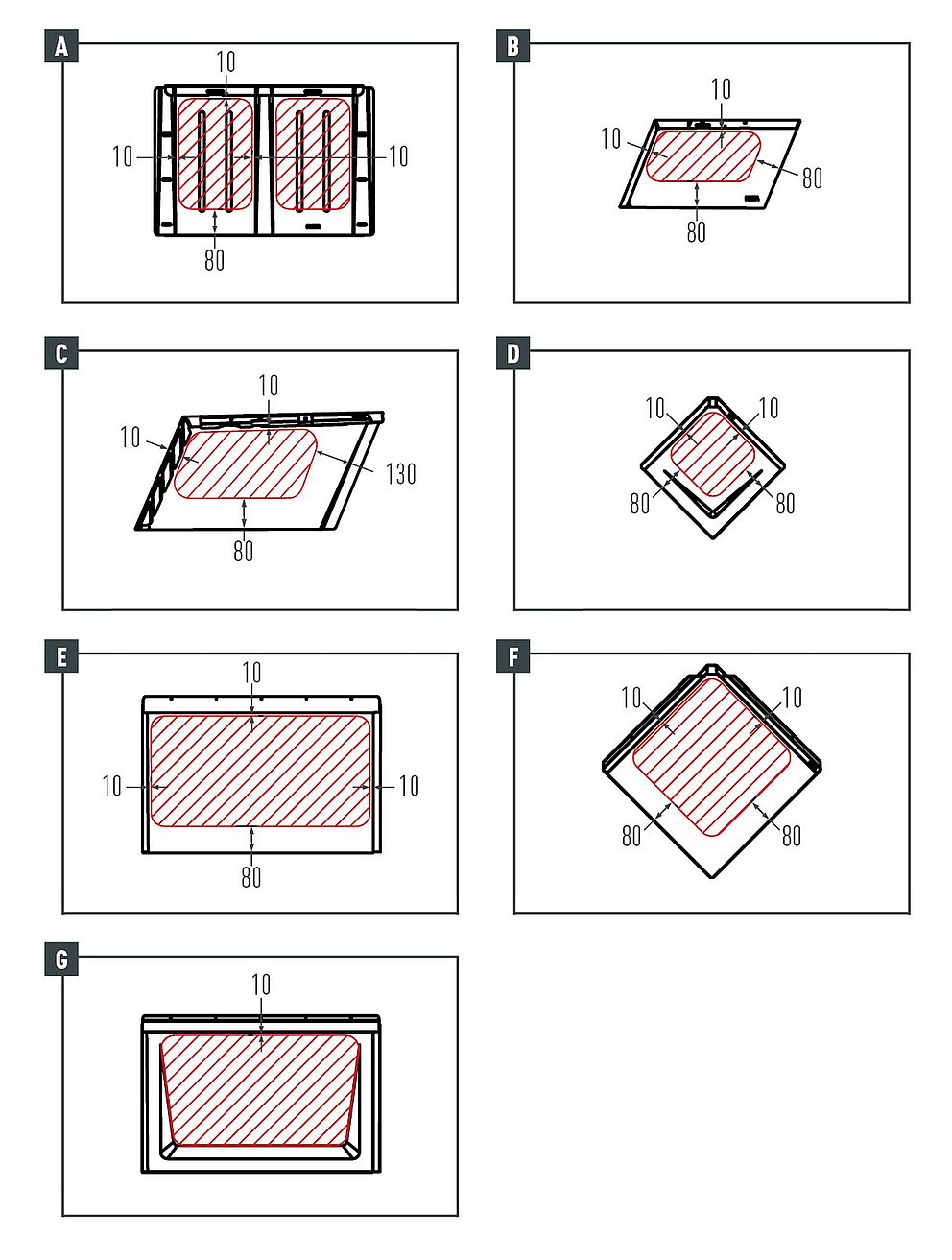

Merk midten av bjelken. Bunndelen bør være i en avstand på minst 10 mm til den overliggende og minst 80 mm til den underliggende falsen (se skissene ovenfor).

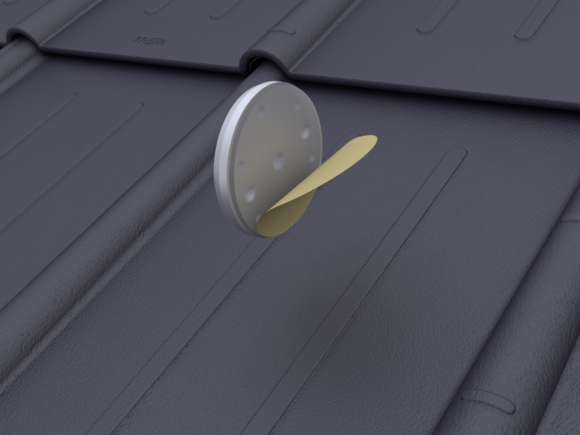

For å feste til sperren må borehullene (⌀ 8,5 mm) ligge i aksen til sperreforløpet (festeskruer i én akse med sperren). Fjern, plasser og lim den bakre beskyttelsesfilmen på bunndelen.
Merknad
Ikke fest bunndelen på falsen eller bølgekammen på PREFA-taktekkingen. Hvis sperreplasseringen ikke stemmer overens med monteringsområdet, skal det brukes en underlagsplate.

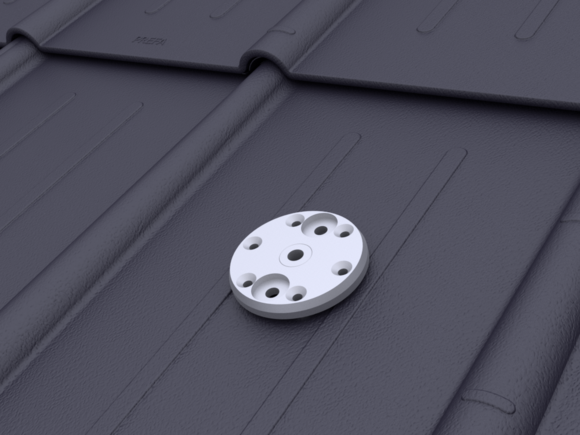

Forhåndsboring av skruehullene i underkonstruksjonen med bor (⌀ 5,0 mm).
Boredybde: ca. 50 mm

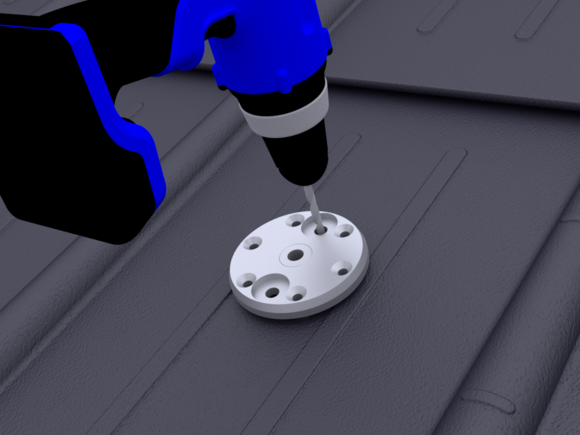

Skru fast bunndelen med 2 festeskruer ⌀ 8×220 mm (tolags takkonstruksjon) eller ⌀ 8×120 mm (ettlags takkonstruksjon) til sperren, til overflatetetningen presses mot taktekkingen og underkonstruksjonen. Ved riktig utførelse buer overflatetetningen seg lett utover (borchuck: T40).

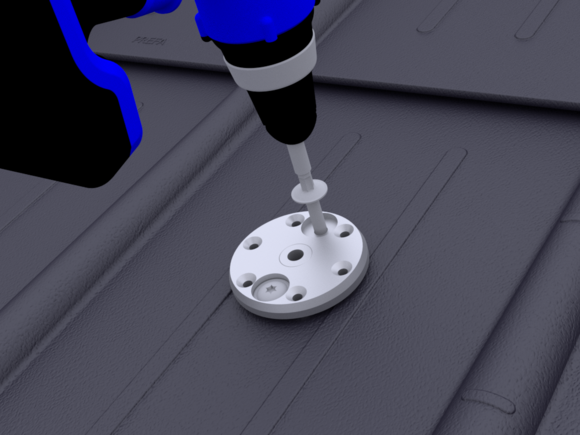

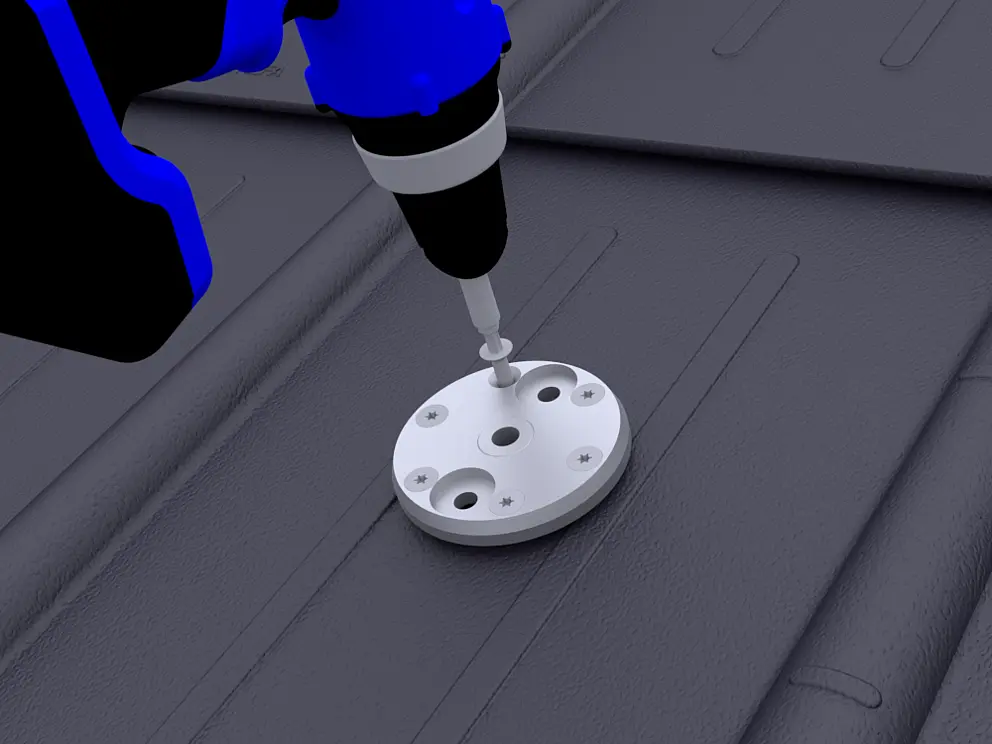

Skru fast bunndelen med 6 festeskruer ⌀ 6,0×40/24 mm, til overflatetetningen presses mot taktekkingen og underkonstruksjonen. Ved riktig utførelse buer overflatetetningen seg lett utover (borchuck: T25).
Merknad
Maksimalt én PREVARIO 3.S per sperrefelt monteres på forskalingen (forskalingstykkelse: min. 24 mm; trelastkvalitet C24). Forskalingbordet må rekke over minst tre sperrer og være festet med kamspiker eller skruer. Dimensjonering av takkonstruksjonen for lasten som virker på den i samsvar med gjeldende standarder.

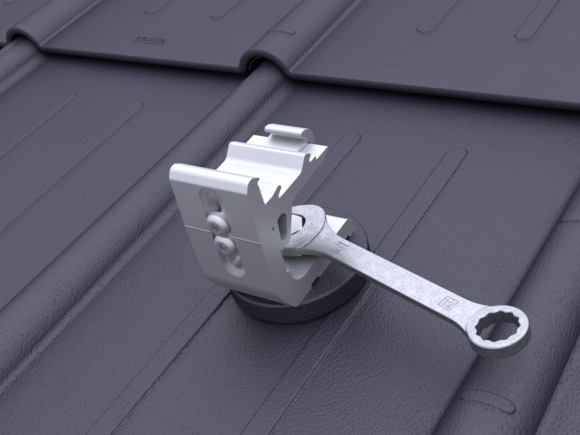

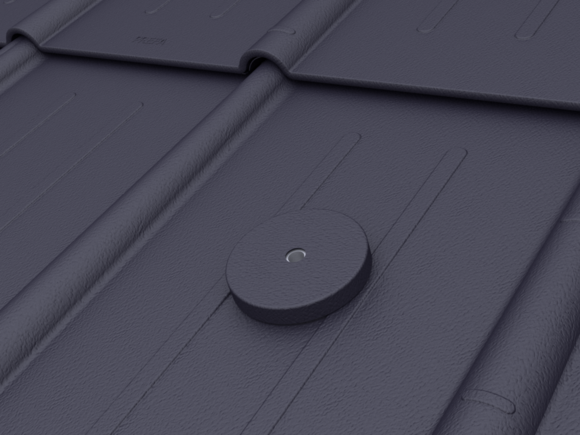

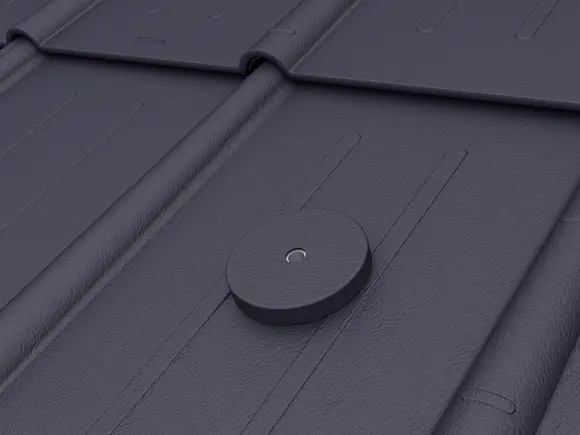

Fest dekselet, sett grunnkroppen på bunndelen og fest deretter med sekskantskruen (fastnøkkel: SW 18). PREVARIO 3.S egner seg for montering på PREFA taktekking i småformat.
For PREFA-takelementer i småformat kan det være nødvendig, f.eks. når en fals i monteringsområdet ligger over sperren, å montere en underlagsplate for å kunne installere PREVARIO 3.S.
