Følgende veiledning er forenklet med PREVARIO 3.S, men kan brukes for alle PREFA solcellepanelholdere.

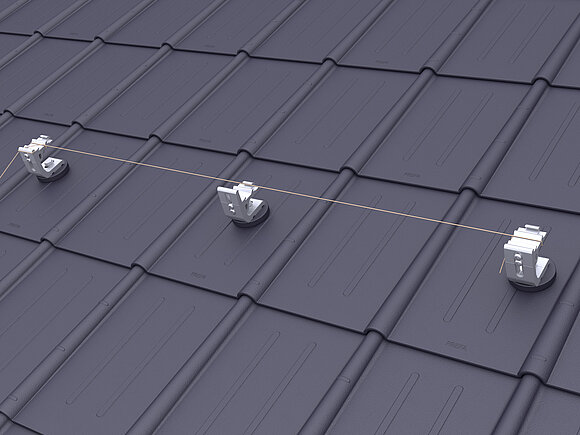

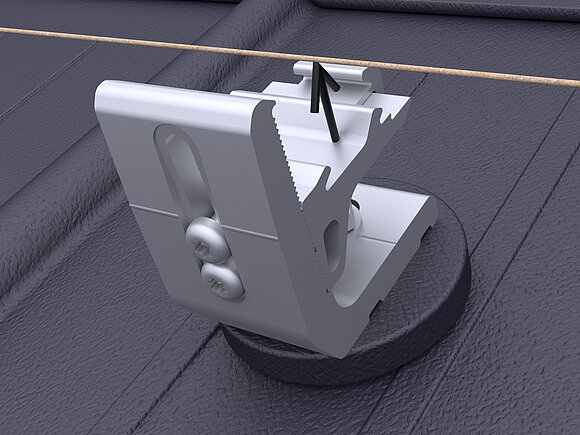

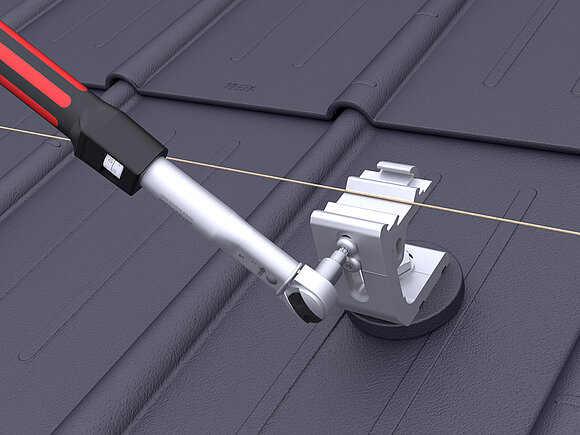

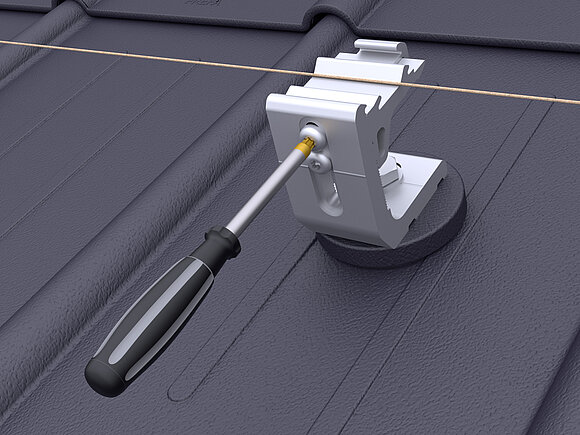

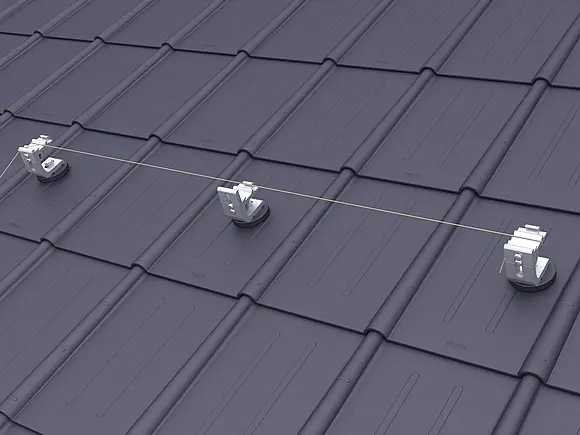

Juster skinneholderne til middels høyde på de ytterste PREVARIO 3.S. Stram monteringssnoren og juster de resterende skinneholderne parallelt med taket og i høyden. Stram den øvre skruen på de allerede justerte skinneholderne med et dreiemoment på 20 Nm.

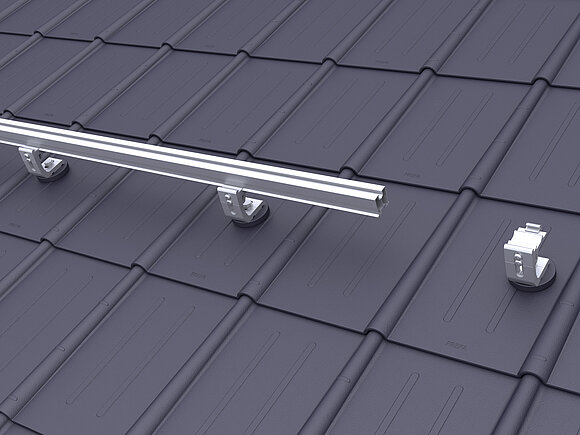

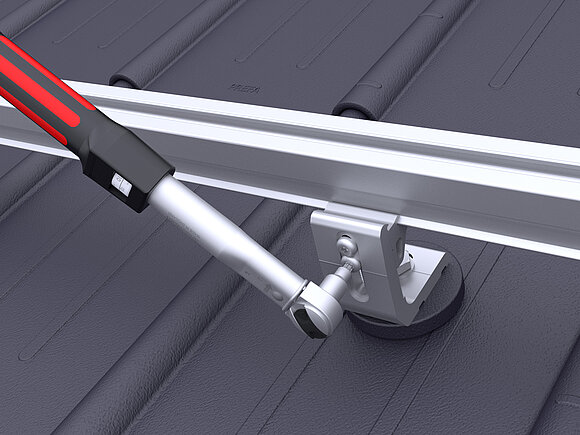

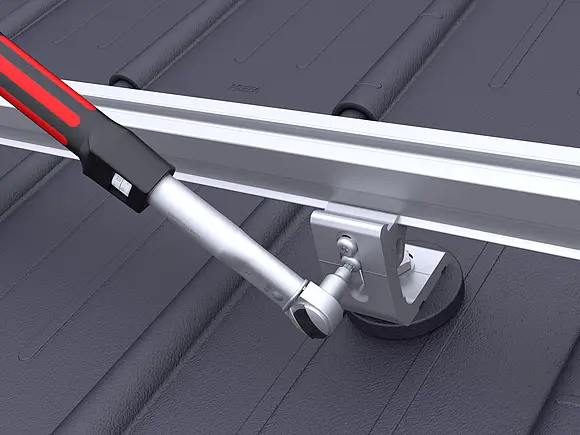

Legg inn skinnen og stram den nedre skruen med et dreiemoment på 20 Nm.

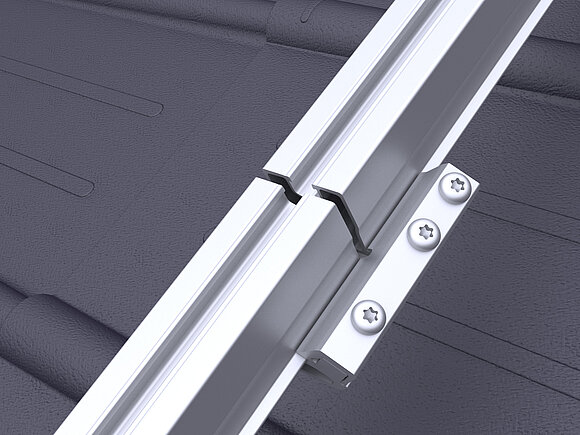

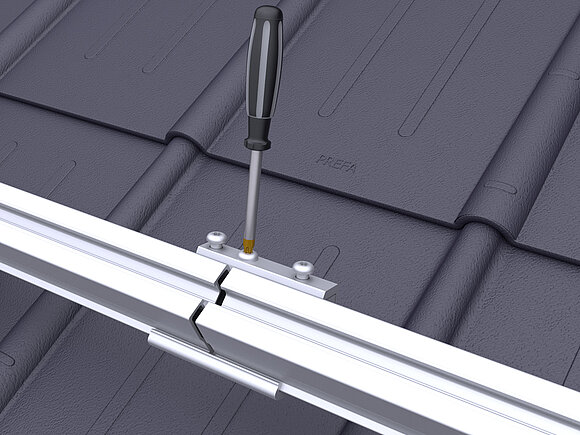

Skinnetilkoblingen skal monteres slik at festeskruene ligger på mønesiden av skinnen. Her må avstanden mellom de to skinnene som er angitt ved en gravering overholdes, slik at temperaturbetinget utvidelse av de enkelte skinnene er mulig.

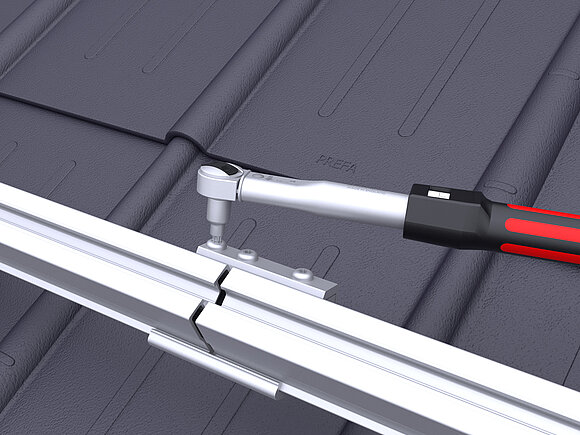

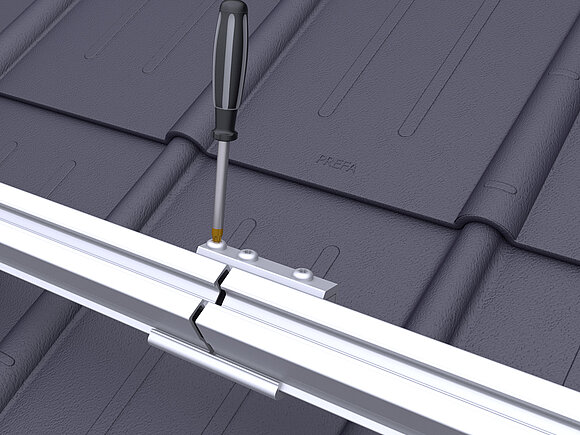

For festing stram først den midterste skruen, deretter de ytre skruene med et dreiemoment på 20 Nm.
Før modulmontering skal det sikres at modulfallsikringen er montert.

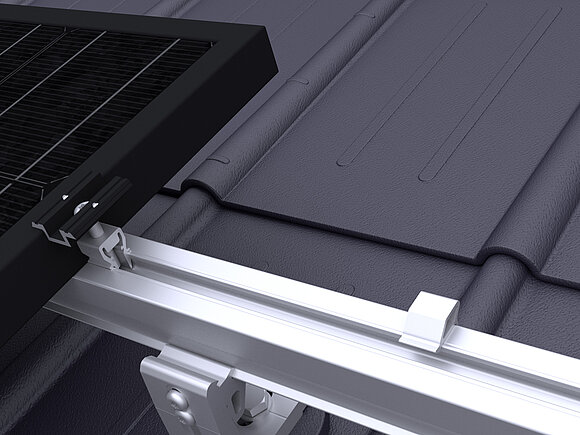

I den nederste modulraden på en generatorflate klemmes to modulfallsikringer pr. modul på den øvre (liggende på mønesiden) modulskinnen.

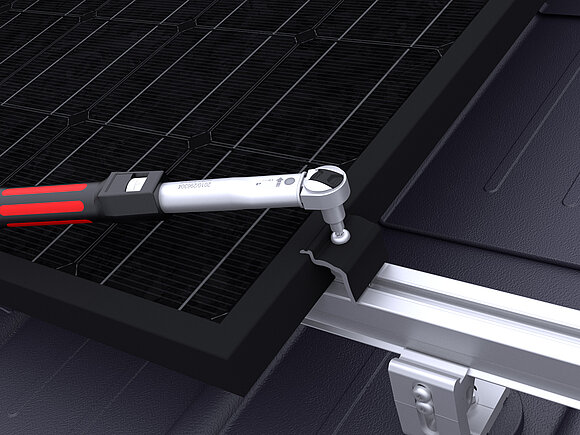

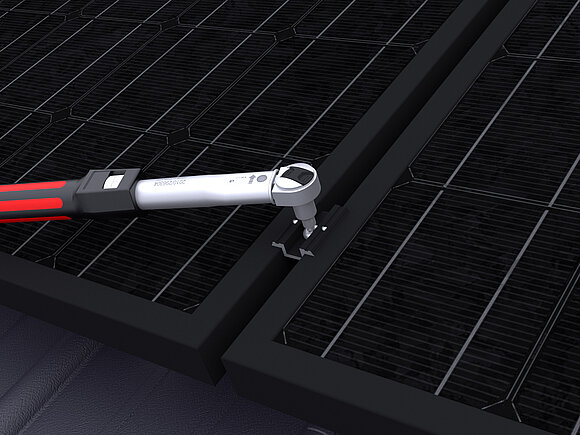

Deretter plasseres modulene og midt- og endeklemmene strammes med et dreiemoment på 15 Nm.
Midtklemmene sørger for potensialutjevning mellom modulene via de innebygde pinnene. Om denne typen potensialutjevning er tillatt for den aktuelle modulen, eller om en ekstra forbindelse via tilkobling til jordingshullet er nødvendig, må avklares med modulprodusenten.
Ved godkjenning skal kun modulradene forbindes med hverandre ved hjelp av jordingsledning og jordingsklemme.
