Montering av solcellemodul PREFALZ

Plassering av fester

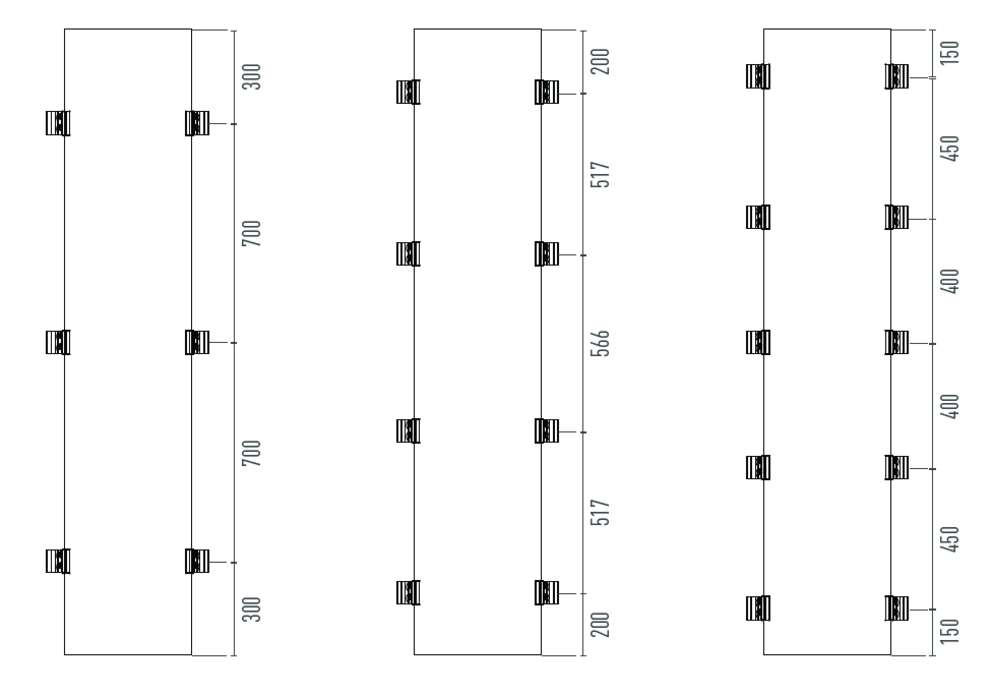

Skissen viser tre ulike varianter for montering av solcellemodul PREFALZ med 6, 8 eller 10 festepunkter. Illustrasjonen viser hvilken avstand festene skal monteres med, avhengig av foretrukket variant.

Merknad

Hvilken variant som skal brukes, avhenger av de lokale forholdene og vind- og snølastene. PREFA stiller et beregningsverktøy til rådighet for dette, som via nettsiden eller via produktteknikk på info.no@prefa.com kan forespørres.

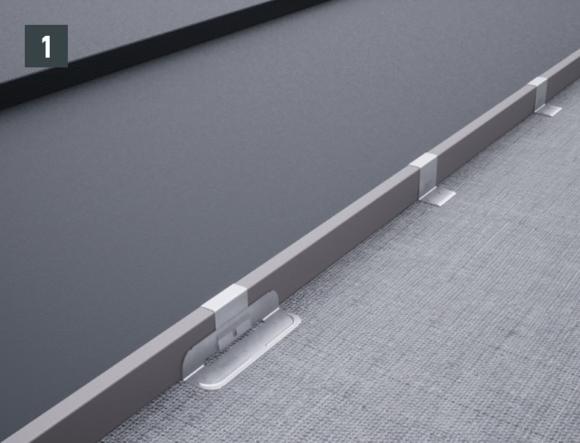

Den maksimale festeavstanden på 33 cm fra midten av et feste til midten av neste feste må ikke overskrides (figur 1).

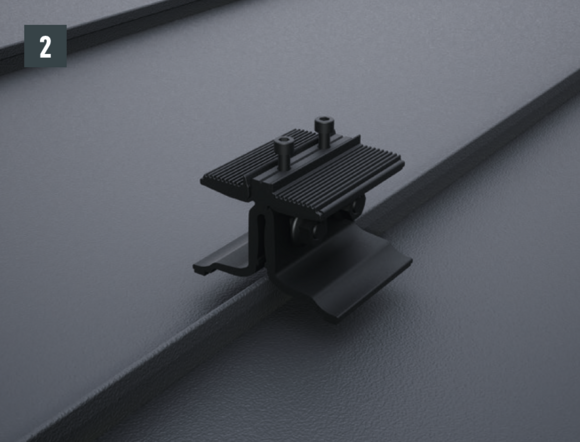

Sørg for at området rundt festene har en ren overflate. På grunn av de symmetriske festeflatene er det mulig å plassere dem hvor som helst på falsen (Bilde 2).

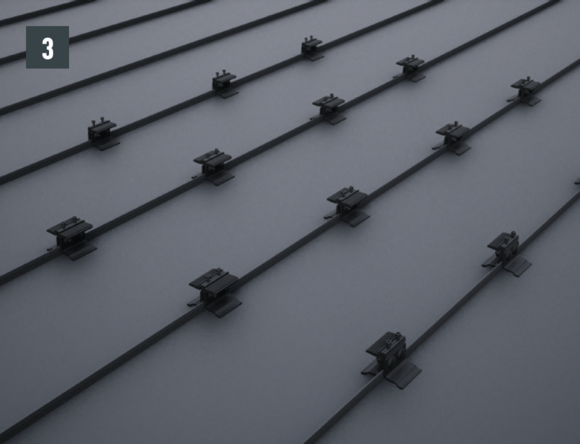

Posisjonering og lineær justering av underdelene til festene i henhold til det nødvendige antallet, avhengig av den statiske utformingen i samsvar med monteringsplanen (fig. 3).

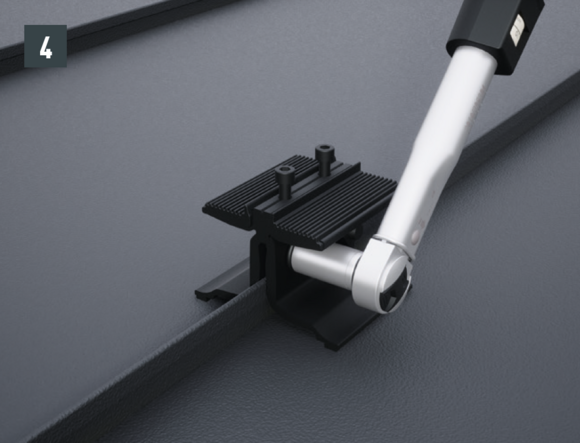

Trekk til de to mutrene i rustfritt stål med et moment på 35 Nm. Stram alltid den venstre mutteren først for å unngå at festet vipper opp (fig. 4).

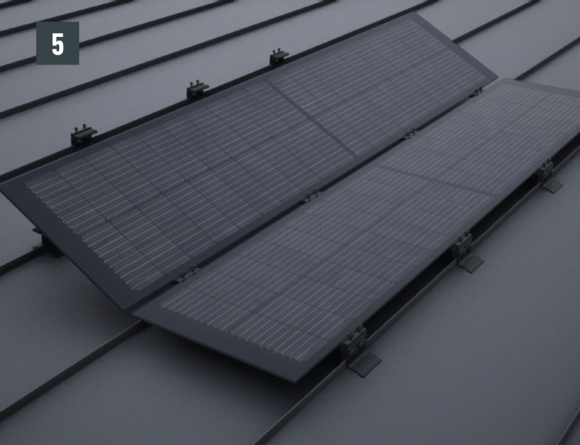

Legg inn modulene og koble sammen pluggforbindelsene i henhold til kabelplanen. Kontroller at solcellemodulene er sentrert på underdelene til klemmen og at EPDM-innsatsene er korrekt plassert (figur 5).

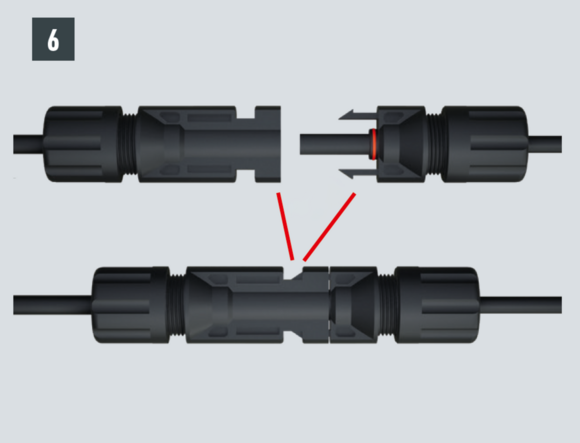

Tilkobling av solcelleplugger/-kontakter (fig. 6).

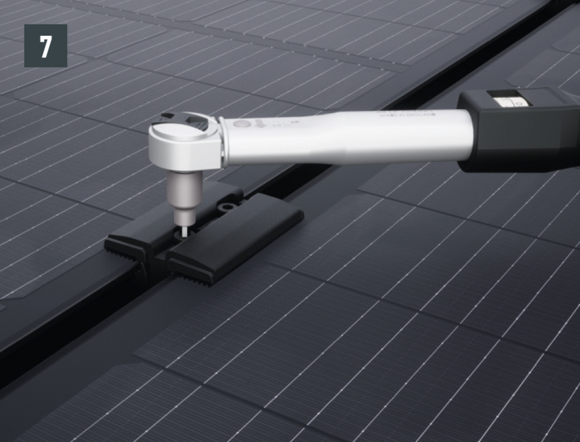

Plassering av festetoppene og stramming av innvendige sekskantskruer med et dreiemoment på 10 Nm (figur 7).

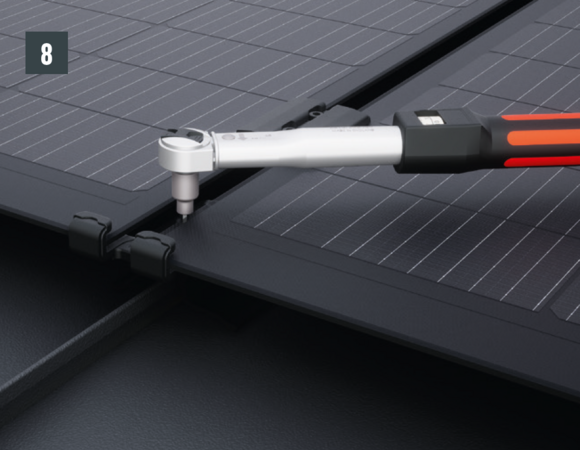

Montering av sklisikringen for solcellemodulen langs den nedre modulkanten på hver rad og stramming av innvendige sekskantskruer med 10 Nm (figur 8).

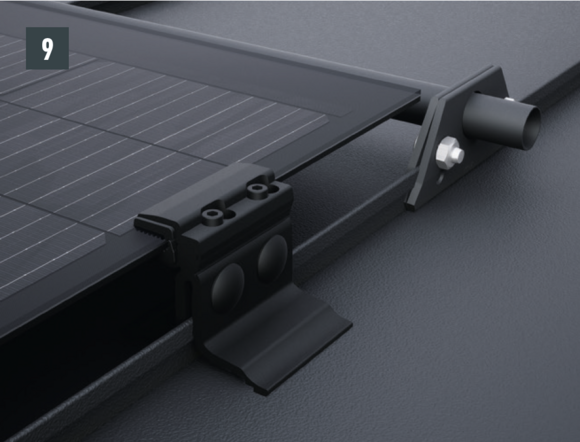

Over solcellemodulene kan det plasseres et snøfangersystem som beskyttelse for kablingen (figur 9). Snøbeskyttelsen for hele takflaten må vurderes separat!

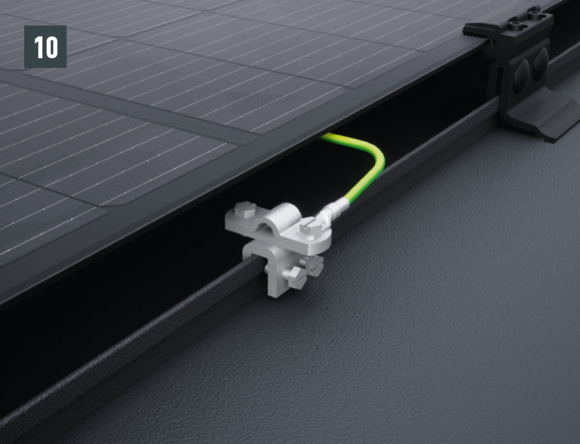

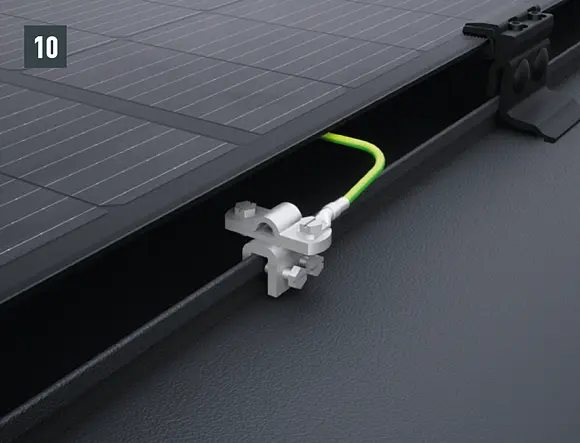

Installasjonen av utjevningslederen skal utføres for hver sammenhengende takflate (figur 10).
