Monteringsveiledning
Monteringsveiledning
Vennligst velg ett eller flere kapitler for nedlasting.
Innholdsfortegnelse
Solar PREFALZ solcellemodul Produktinformasjon Midt-/endeklemme, sklisikring for solcellemodul PREFALZ 500/600

Midt-/Endeklemme, sklisikring for solcellemodul PREFALZ 500/650

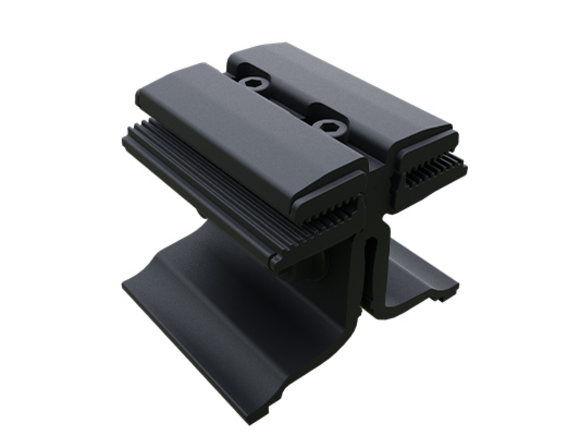

Midtklemme for solcellemodul PREFALZ 500/650
Sklisikring for solcellemodul PREFALZ 500/650

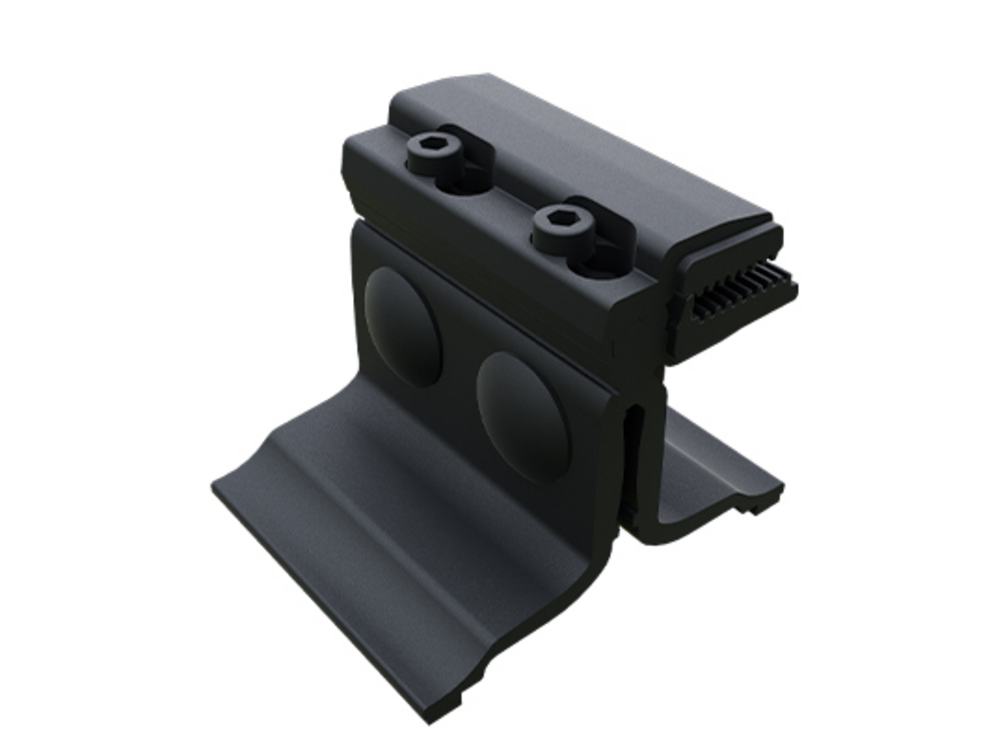

Endeklemme for solcellemodul PREFALZ 500/650

Tekniske data

Feste

Festing på PREFALZ stående dobbelfals (falshøyde 25 mm)

Farge

svart anodisert

Komponenter

Festebase i aluminium
2 låseskruer A2 M10 x 25
2 sekskantmuttere A2 M10
2 festeskruer A2 M6 x 20 (innvendig sekskant 5 mm)
Terminaltopp i aluminium
EPDM-innsats

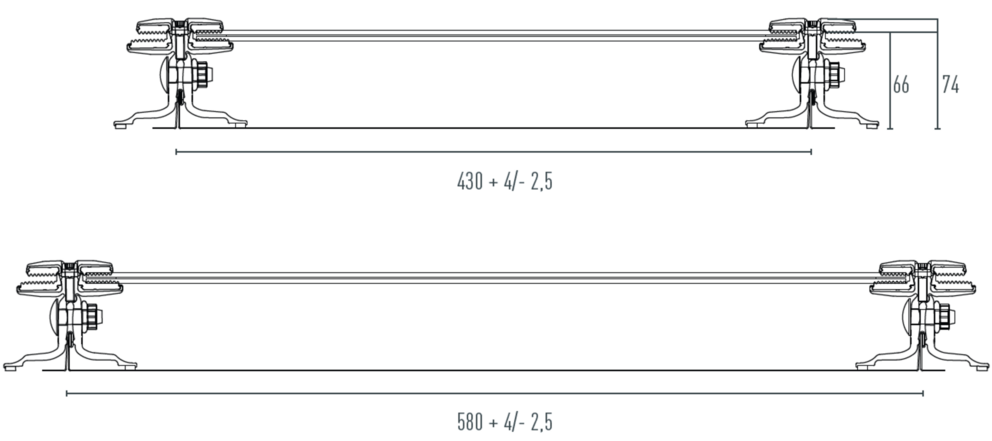

Falsavstand inkludert toleranser

Merknad

Vær oppmerksom på at paneler med dobbel bunnfals må trimmes 10 mm på grunn av det reduserte falstapet, for å oppnå en akseavstand på 430/580! Det er ikke mulig å montere på paneler med dobbel toppfals på grunn av det større falstapet på 10 mm.

Tilbake Neste

Merk

Det er kun mulig å laste ned innhold fra én produktkategori. Hvis du trenger innhold fra flere kategorier, må du opprette en separat nedlasting for hvert produktområde.
