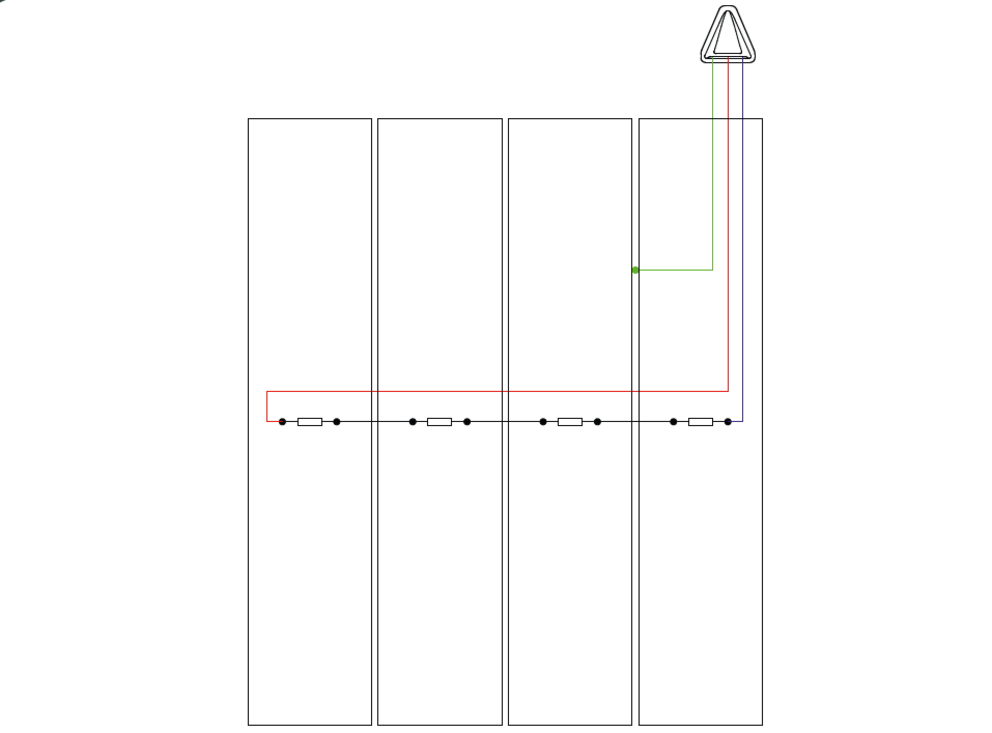

Et anlegg for solcellemodul PREFALZ trenger en tilførsel og en avledning per streng. I den følgende skjematiske tegningen av kablingen er tilførselen vist i blått, avledningen i rødt, potensialutjevningen i grønt, og modulledningene i svart for å gjøre det lettere å forstå.
Vennligst merk at til- og fraføringer, forbindelsesledninger samt utjevningsledninger skal føres i et UV-bestandig elektrikerør. Det er ikke tillatt at ubeskyttede ledninger ligger direkte på takflaten. Riktig utførelse skal avklares med den utførende elektrikeren.
