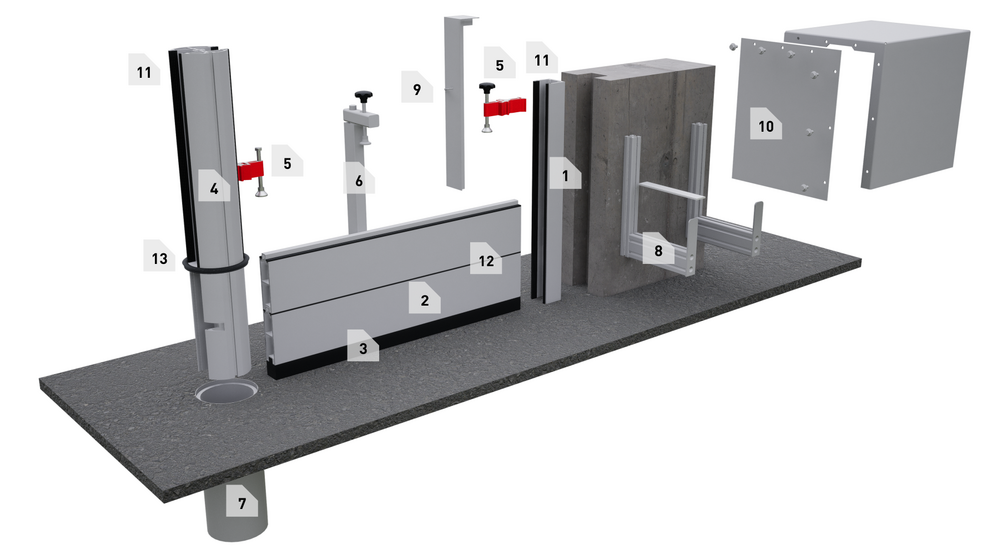

Forklaring
1. Veggprofil
Montert fast som U-profil eller grunnprofil i bærende konstruksjon eller i, foran eller bak åpningen.
2. Flomsikringselement
Illustrert: Det nederste flomsikringselementet med bunntetning (nr. 3).
3. Bunntetning
Tetter mellom det nederste flomsikringselementet og bakken.
4. Midtstolpe (rundprofil)
Midtstolper bruker ved for lange sperrer med flere felt.
5. Klemstykke
For stramming av flomsikringselementene.
6 Klemstykke midt
Forhindrer at flomsikringselementene bøyes vertikalt, og øker trykket på bunntetningen.
7 Jordanker
Anker sementert i fundamentet, fungerer som feste for midtstolpen.
8 Veggfeste
For oppbevaring av flomsikringselementene når de ikke er i bruk.
9. Tildekking
For tildekking av veggprofilene og for å beskytte tetningene når de ikke er i bruk.
10 Oppbevaringsdeksel
For tildekking av de lagrede elementene utendørs.
11 Grunnprofiltetning
For tetting mellom veggprofilen/midtstolpen og flomsikringselementet.
12 Flomsikringselementtetning
For tetting mellom flomsikringselementene.
13 Tetning for lokk og jordanker
For tetning mellom midtsøyle/deksel og jordanker.
Flomsikringselement |
System 25 |
System 50 |
System 80 |
Tykkelse |
25 mm |
50 mm |
80 mm |
Vekt |
2,99 kg/m |
5,6 kg/m; 4,12 kg/m |
7,78 kg/m |
Bjelkehøyde |
200 mm |
150 mm / 200 mm |
200 mm |
Spor |
17 mm |
15 mm |
15 mm |
Midtstolpe |
|
Diameter |
140 mm / 185 mm |
Høyde |
750 mm - 2.150 mm |
system |
50 eller 80 mm |
