Tekkeretning, feste og installasjon

Takshingel DS.19 legges fra høyre til venstre og bør legges i rader (i horisontale rader).

Festingen av hver takshingel DS.19 gjøres med en klips og en varmgalvanisert rillespiker 2,8/25 (standardfeste for bebygde områder).

I spesielt stormutsatte områder er det nødvendig å beregne vindbelastningen, og festet må tilpasses i henhold til beregningen.

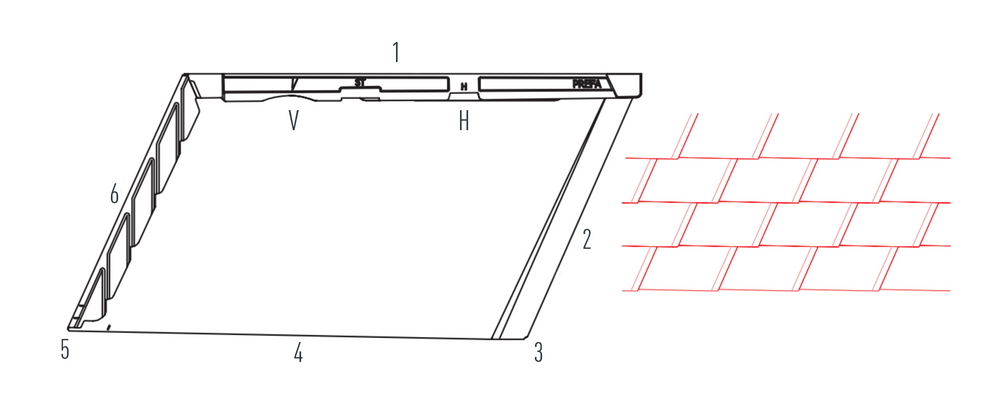

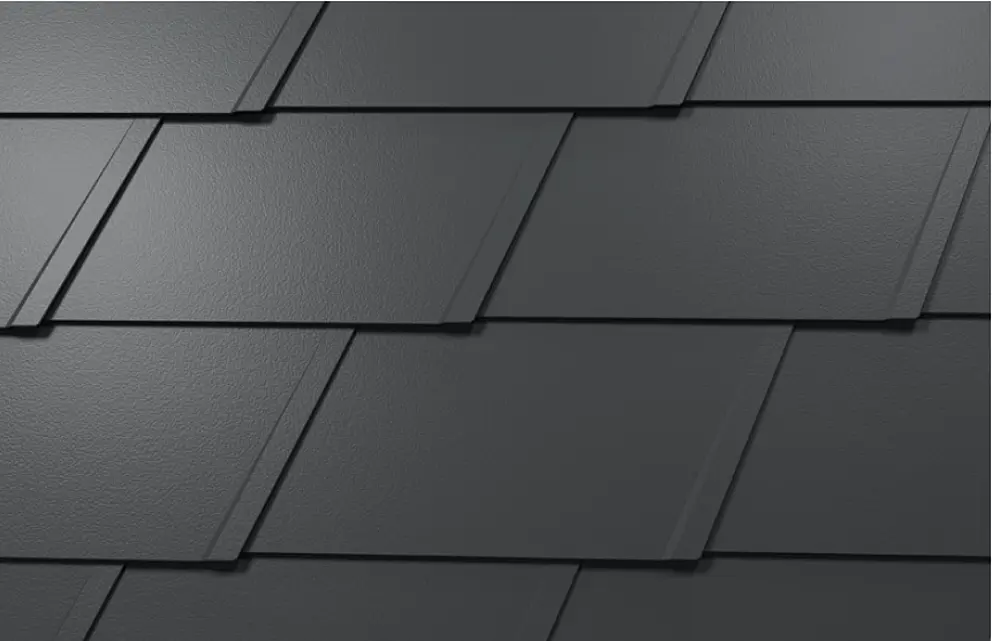

Takshingel DS.19 – tekkeretning og feste

V Forskyvning
H Klips
1 Hode
2 Bryst

3 Hæl
4 Fot
5 Spiss
6 Tilbake

Horisontal justering av kantlistene.

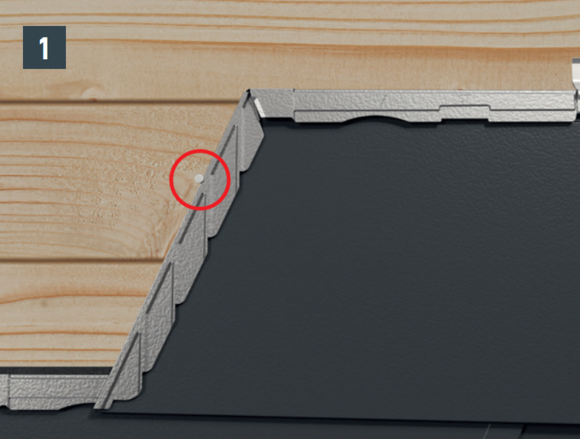

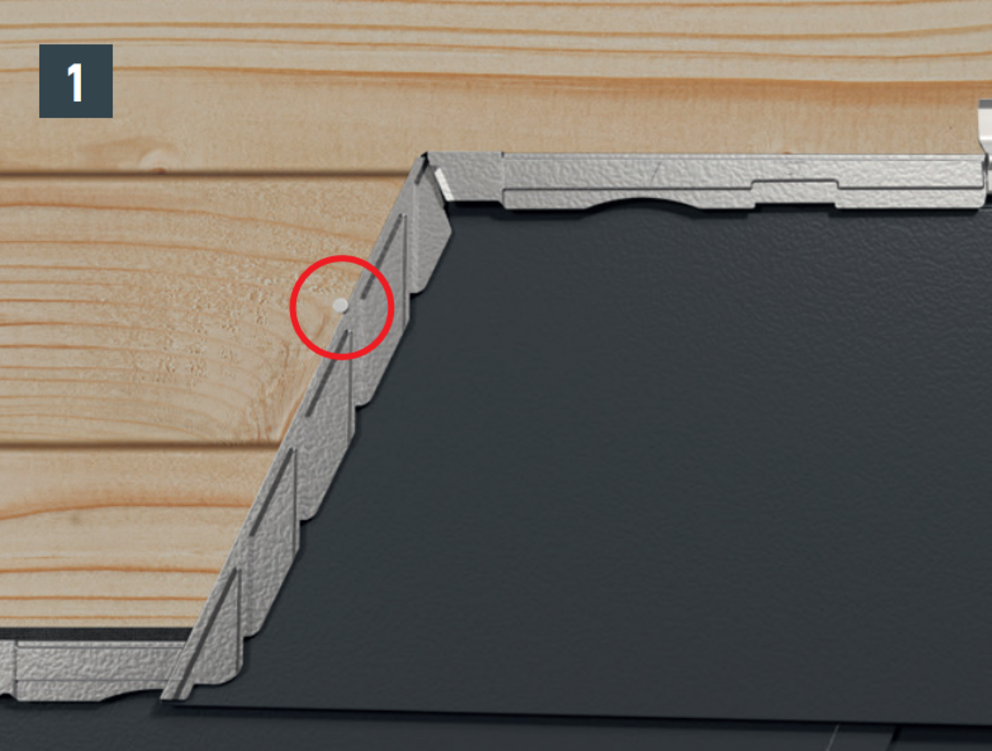

Den respektive første takshingelen DS.19 kan festes i hver rad til venstre for den skråstilte falsen med en spiker for å forhindre sideforskyvning (figur 1).
Juster takshingelen DS.19 og skyv den inn i falsene.
Fest takshingelen DS.19 kun til det utstansede hakket merket "H" med et patentklips og en rillespiker 2,8/25 (illustrasjon «Takshingel DS.19 – montering»).

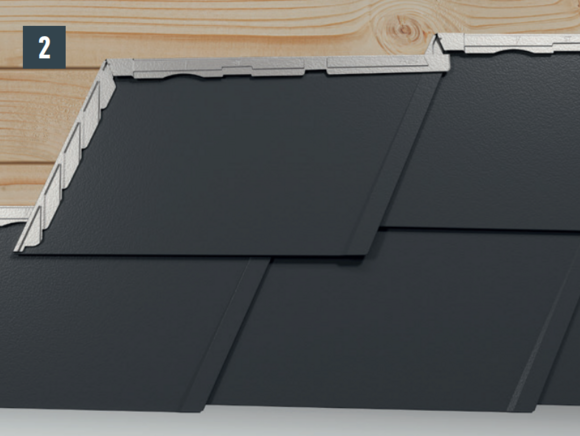

Hakket på den nedre shingelomslaget angir posisjonen til falsen som går på skrå nedover den påfølgende takskillehylsen DS.19 (fig. 2).

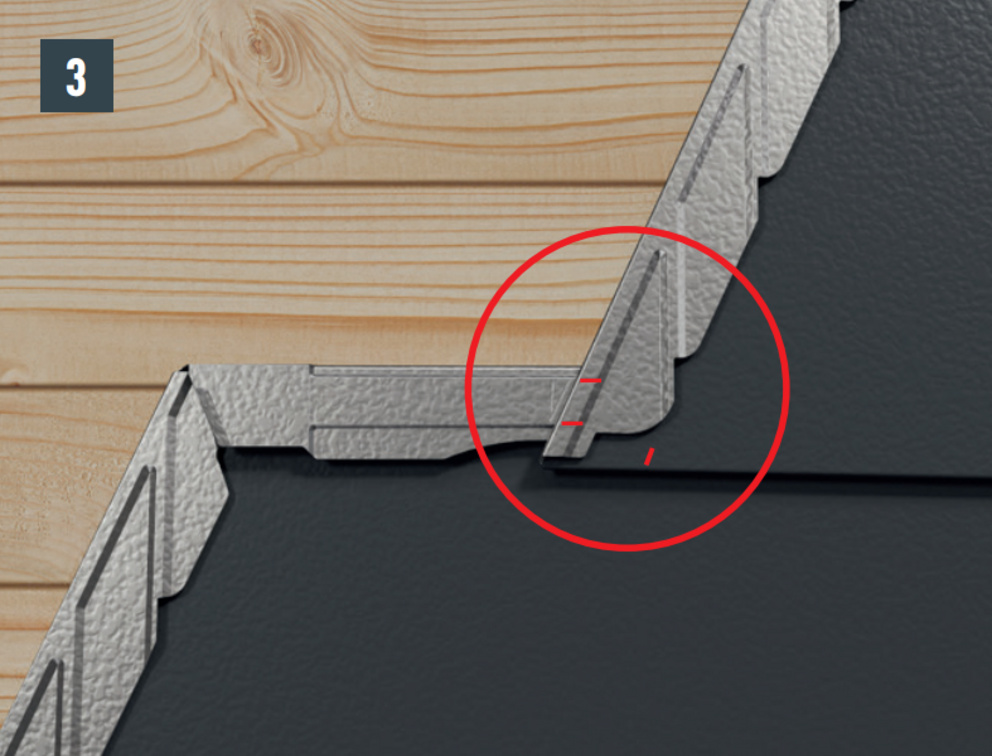

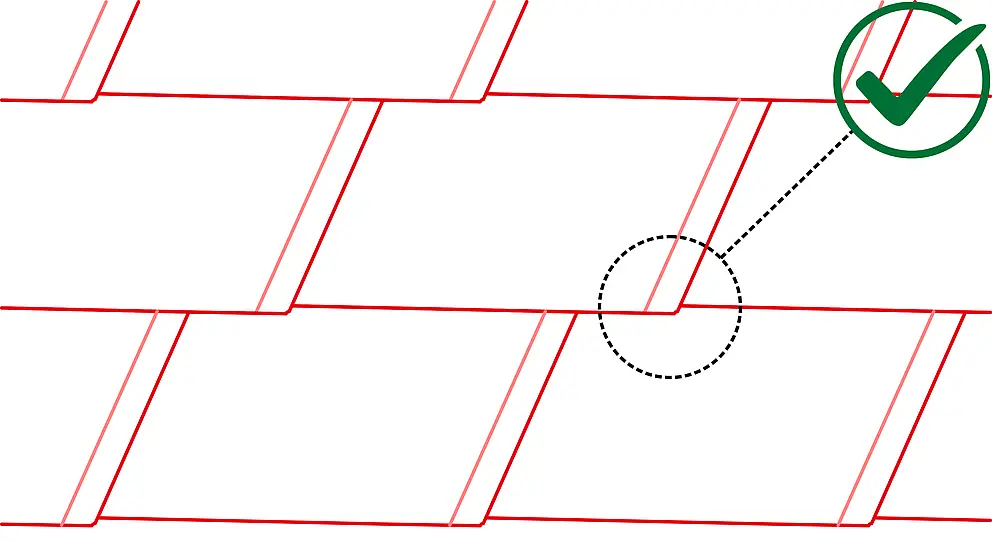

De to hakkene på den skrå falsen på takshingel DS.19 markerer den nedre eller øvre enden av knekkeranden på det øvre shingelomslaget på den underliggende takshingel DS.19 (fig 3).
Følg nøyaktig til alle hakk.

Merknad

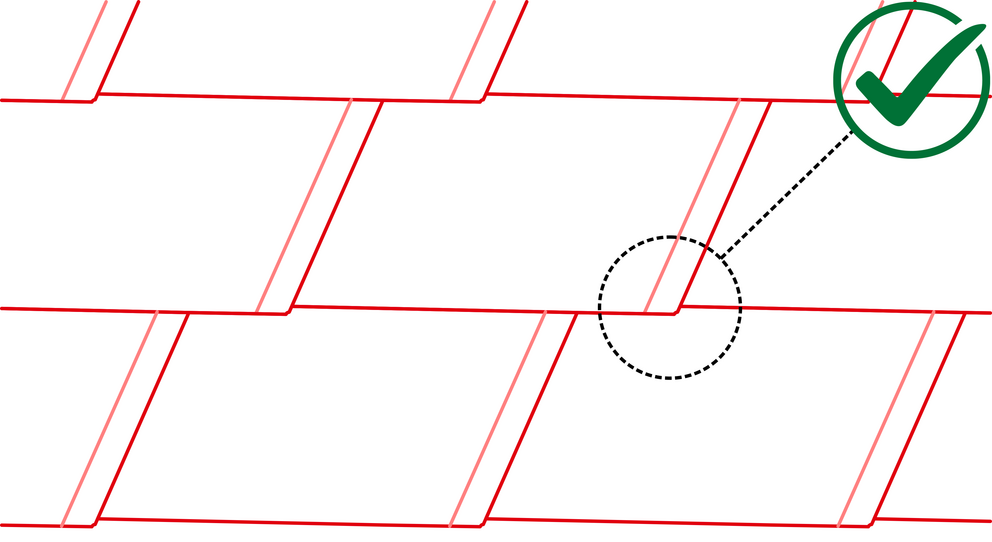

Formen på takshingel DS.19 resulterer i en senkning ved hælen på takshingelen. Bevar denne forsenkningen selv når du legger den første takshingel DS.19 i hver rad ved å ikke skyve den første takshingelen helt opp i kantlisten eller falsen. Senk hælen på den første takshingelen DS.19 til det øvre shingelomslaget går rett gjennom hele lengden. Man må unngå å trekke over den første takshingel DS.19.

Takshingel DS.19 – Installasjon
