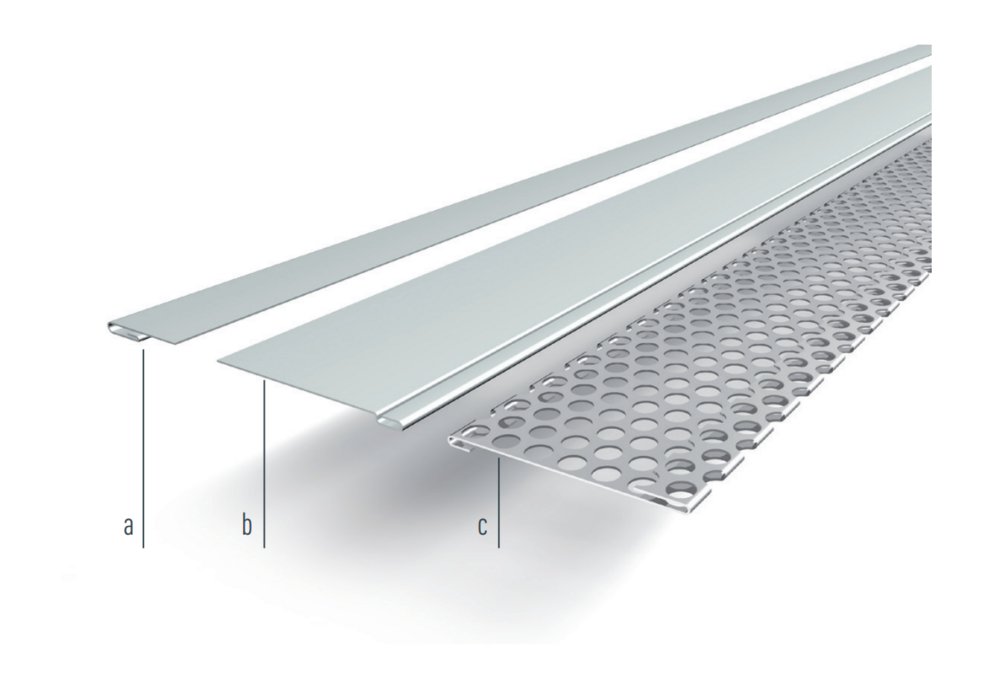

For bunntilkoblingen er følgende profiler prefabrikkert av PREFA suppleringsbånd eller PREFA perforerte plater:
a – innstikkslist |
b – sokkelplate |
c – perforert plate |

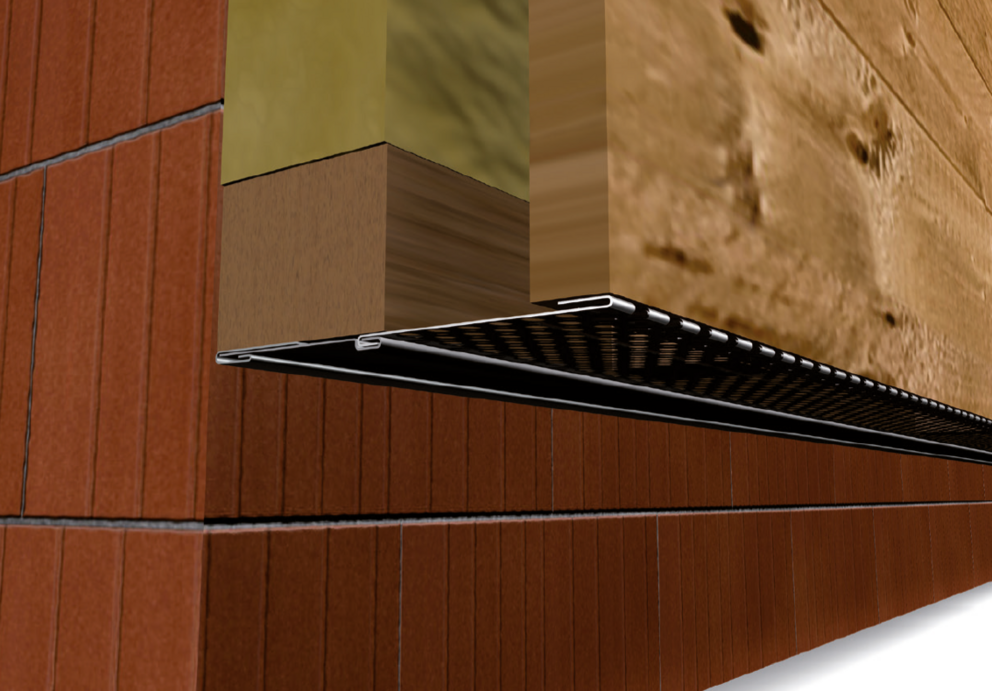

Disse settes sammen og festes deretter til underkonstruksjonen.

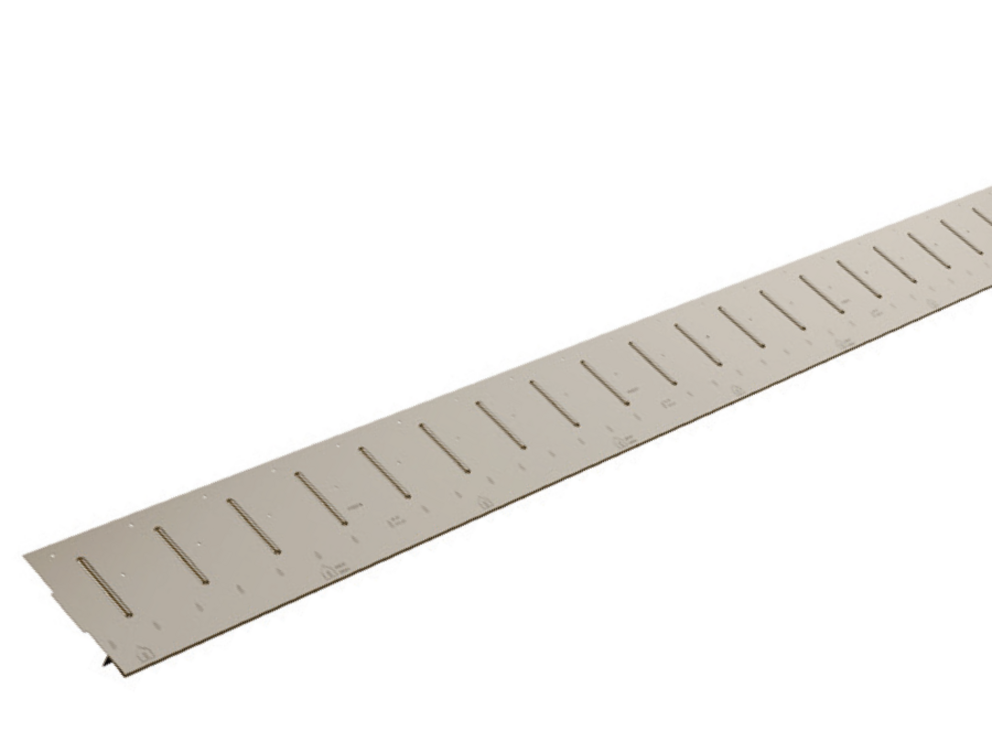

Når forbindelsene til sokkelområdet for VHF (perforert plate og dekklist) er montert, kan startskinnen monteres. Når du bygger en fasade med PREFAs småformatprodukter, er startskinnen alltid starten. Nøyaktig installasjon av startskinnen er viktig, da den i betydelig grad skaper utseendet på fasaden.
Merknad
Jo mer nøyaktig du installerer startskinnen, desto enklere vil det være for deg å installere PREFA-fasadesystemet riktig. Markeringene for de respektive PREFA-veggtekkingene må følges.

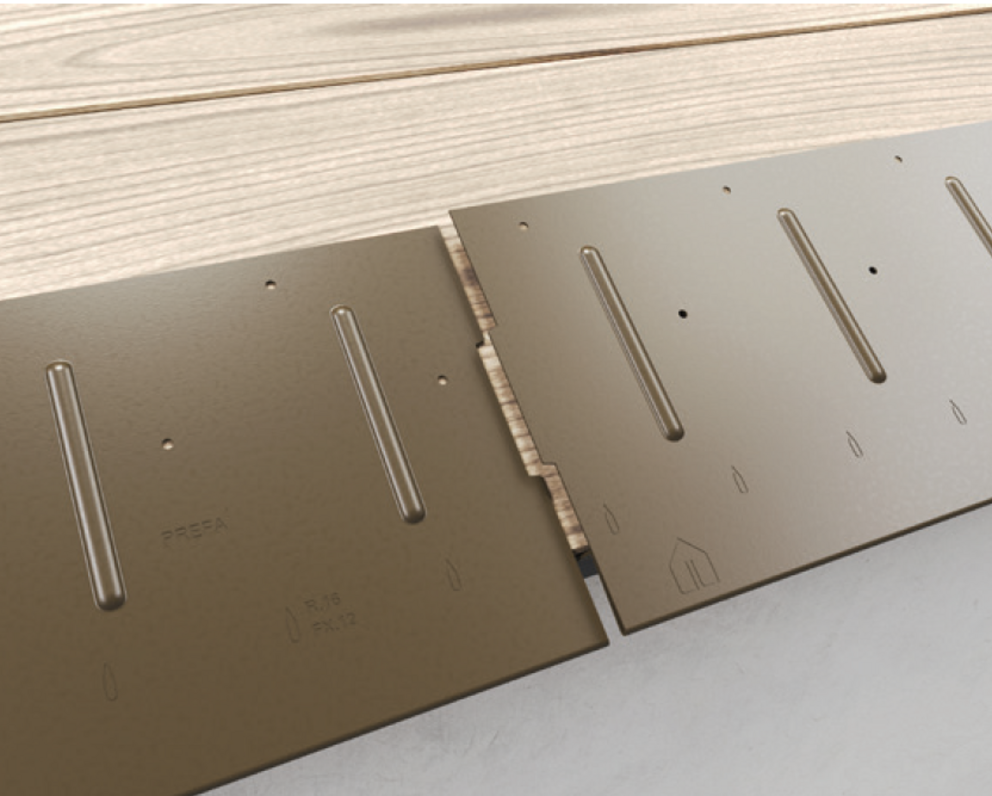

Feste av startskinnen skjer over hele den nedre forbindelseslengden. Ved hjelp av et tidligere utført snorkutt kan dette utføres i en rett linje. Pass på at fremspringet av startskinnen til nederste forskalingsbord ikke er mer enn 80 mm. Startskinnen må ligge helt oppå underkonstruksjonen av tre.

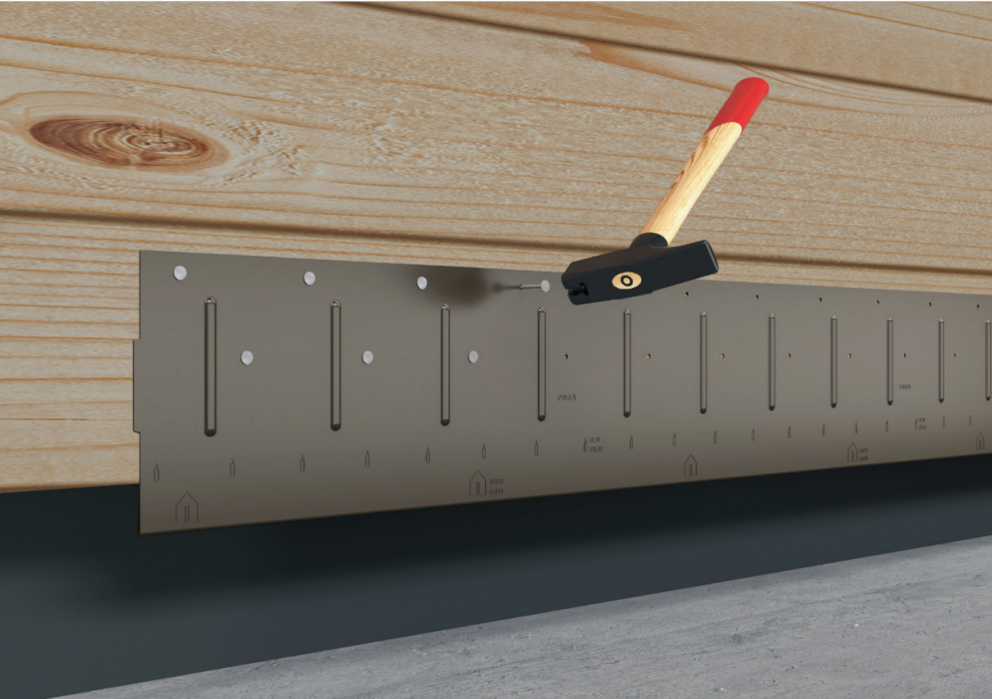

Fest startskinnen gjennomgående før du spikrer ut alle forhåndsstansede hull med de medfølgende PREFA-spikrene (alle forhåndsstansede hull spikres). Deretter følger de vertikale vinkelslagene, avhengig av produktet.

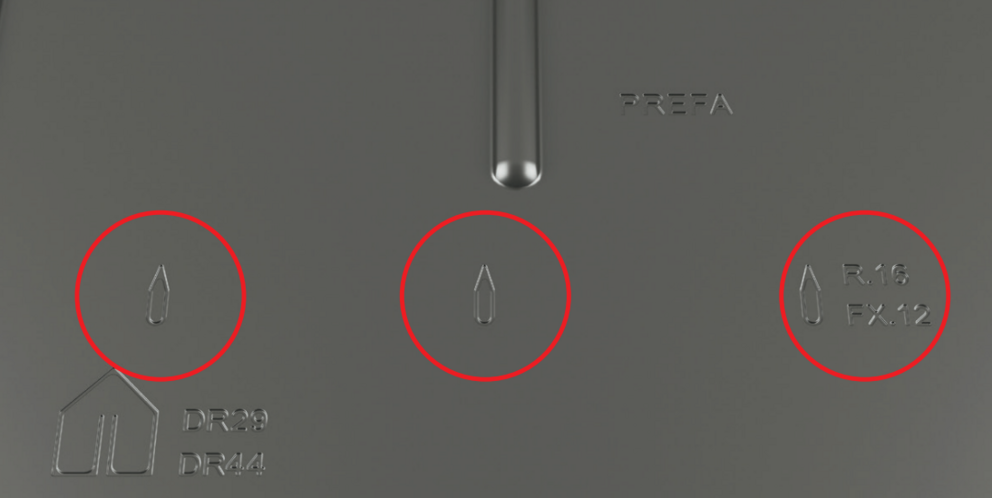

Juster startskinnen med det innpregede hakket for takplate R.16 eller fasadepanel FX.12 til midten av fasaden.
Vær oppmerksom på at området for sideveis oppkanting (f.eks. sideavslutning) ikke bør ligge i falseområdet på takplaten R.16 eller på fasadepanelet FX.12. Forskyv om nødvendig startskinnen med en fjerdedel av målet av en takplate R.16 eller et fasadepanel FX.12.

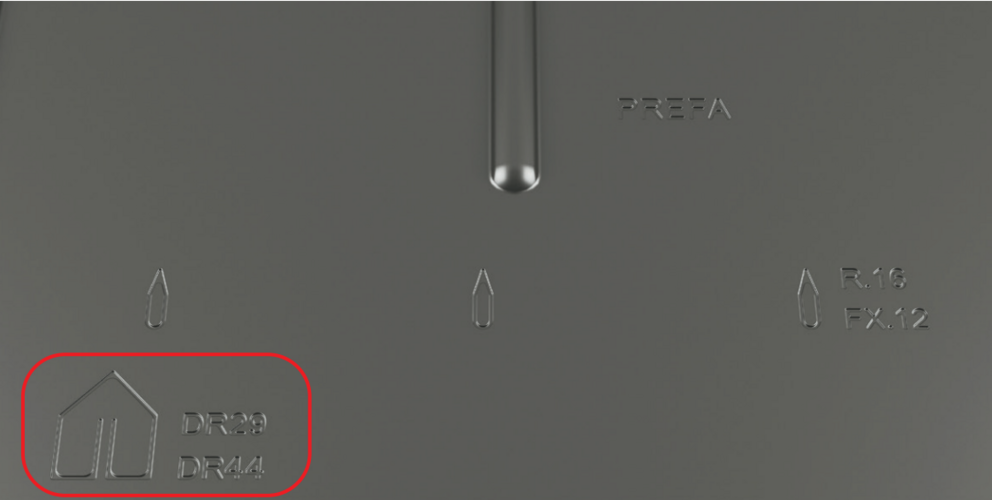

Juster startskinnen med det innpregede hakket til midten av fasaden.
Vær oppmerksom på at området for sideveis oppstilling (f.eks. sideavslutning) ikke bør ligge i midten av veggrombe 29 × 29 eller 44 × 44. Forskyv om nødvendig startskinnen med en fjerdedel av dimensjonen (1/4 av den vertikale snøringens dimensjon) på en veggrombe 29 × 29 eller 44 × 44.

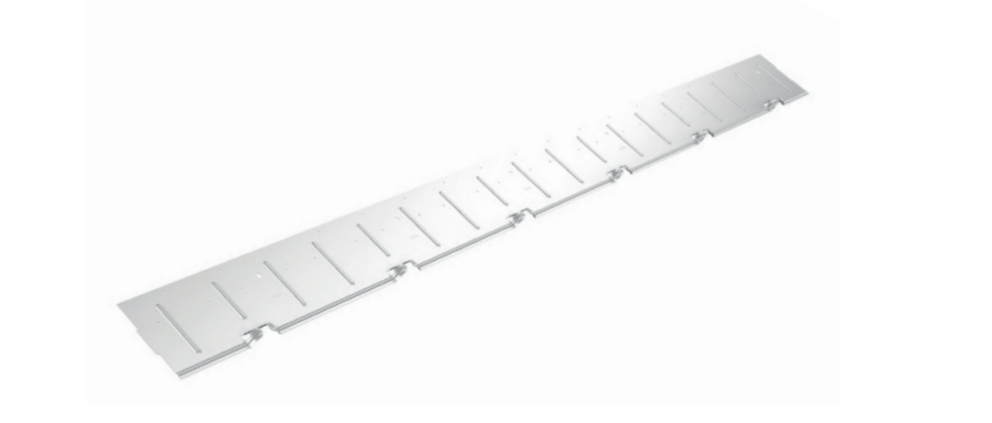

Legg merke til at det er en egen startskinne for takplaten. Festemåten er den samme som for startskinnen beskrevet ovenfor.
Ettersom taklaten er det eneste PREFA-småformatproduktet som også kan legges på lekter, finnes det følgende forskjell:
Installasjon på full forskaling
Mål ned 450 mm fra overkanten av den første takplaten. Lag et merke ved 150 mm (kantlistbredde øverst i kanten) fra under en markering (= kantlistbredde overkant).
Installasjon på lekter
Mål 470 mm ned fra overkanten på den første hovedlekten. Lag et merke ved 150 mm (kantlistbredde øverst i kanten) fra under en markering (= kantlistbredde overkant). Gjenta denne prosessen på den andre siden og forbind disse merkene med et horisontalt fargesnorkutt.
