Vindusforbindelse

I det første trinnet av vindusrammen er den perforerte platen og holdebåndet montert. Kontroller at bakre ventilasjonsåpning forblir uhindret.

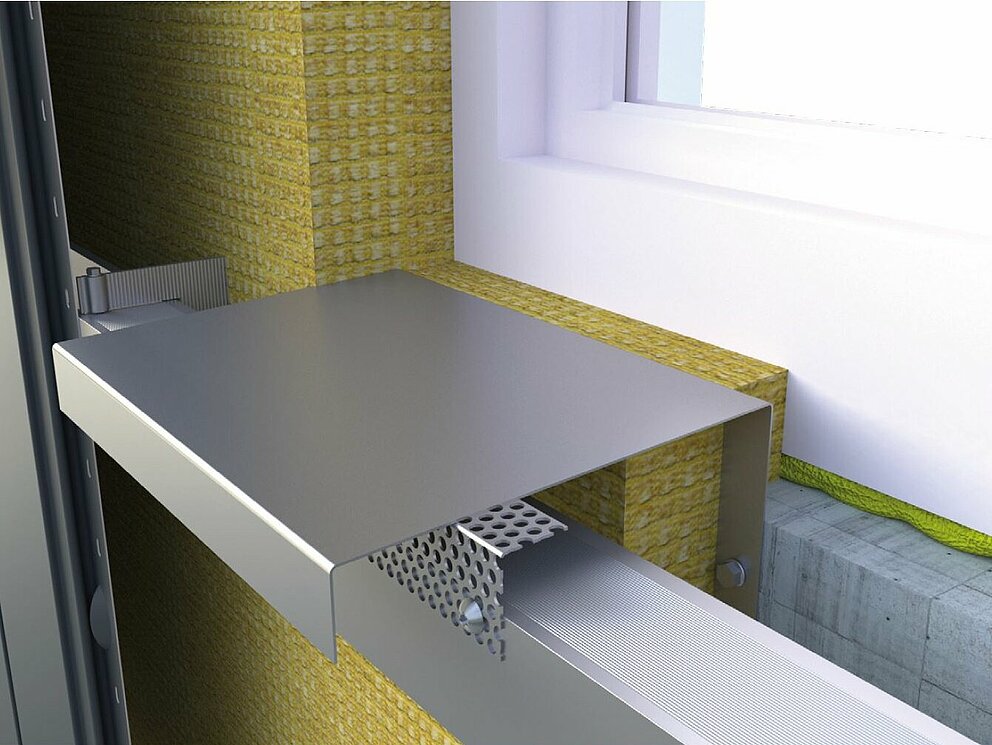

Montering av perforert plate og holdelister

Vinduskarmen kan nå henges på støttelisten og monteres på vinduskarmen, idet det tas hensyn til kundens krav. Deretter monteres pluggstrimlene for den laterale støpejernsplaten.

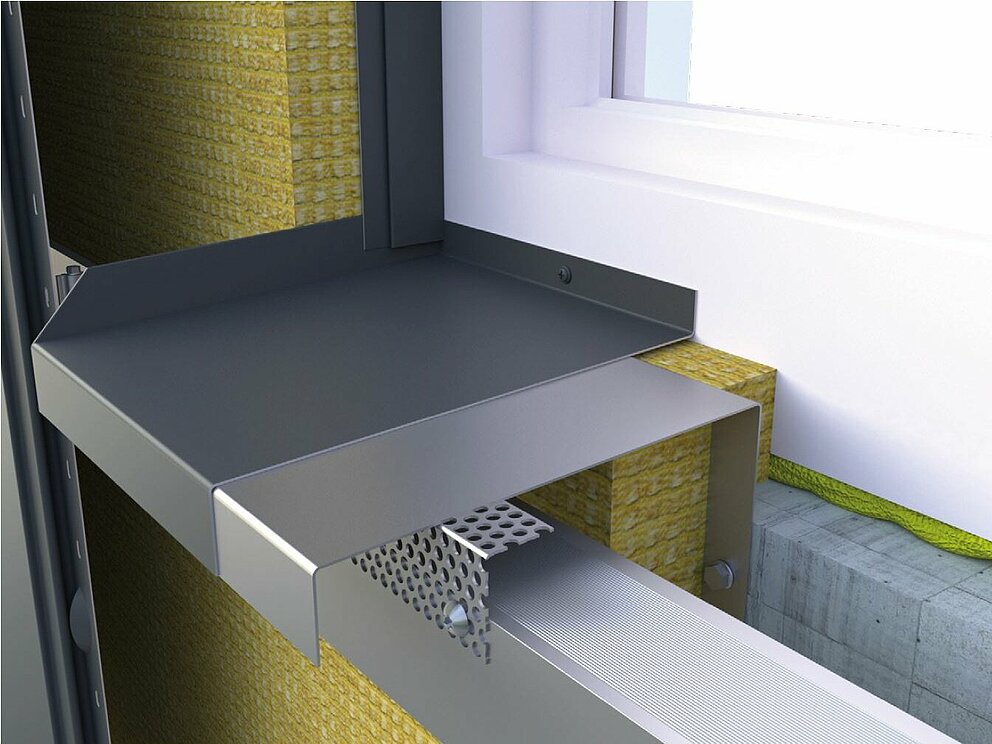

Montering av vinduskarm

Merknad

Når du monterer vinduskarmen på vinduskarmen, må du sørge for at den er regntett. Følg også spesifikasjonene til vindusprodusentene.

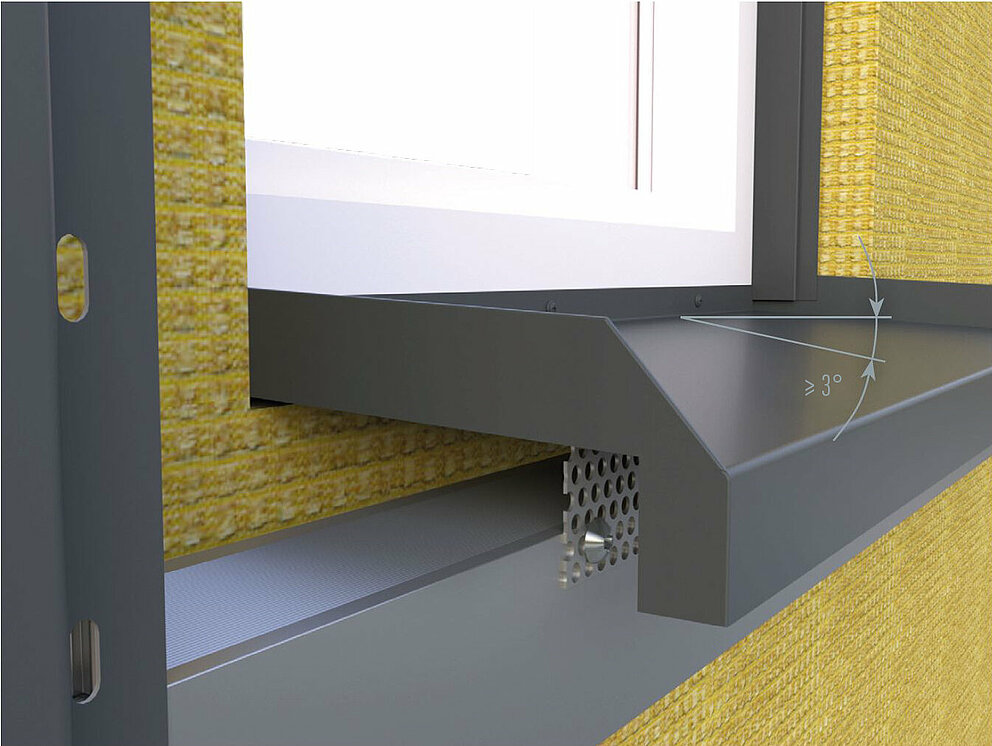

Vinduskarmens fargeovergang

Merknad

Vinduskarmen skal dimensjoneres med et fall på minst 3°. Vær oppmerksom på nasjonalt gjeldende krav.

Festebrakettene for soffit-platen skrues deretter på underkonstruksjonen til venstre og høyre for vinduet. Samtidig festes koblingslistene for støpeplaten og koblingsstrimmelen for vindusforlengelsen også til vindusrammen eller murverket.

Merknad

Om nødvendig, forlenge baffelplaten på festebraketten til neste dreneringsnivå for å tømme innkommende vann på en sikker måte.

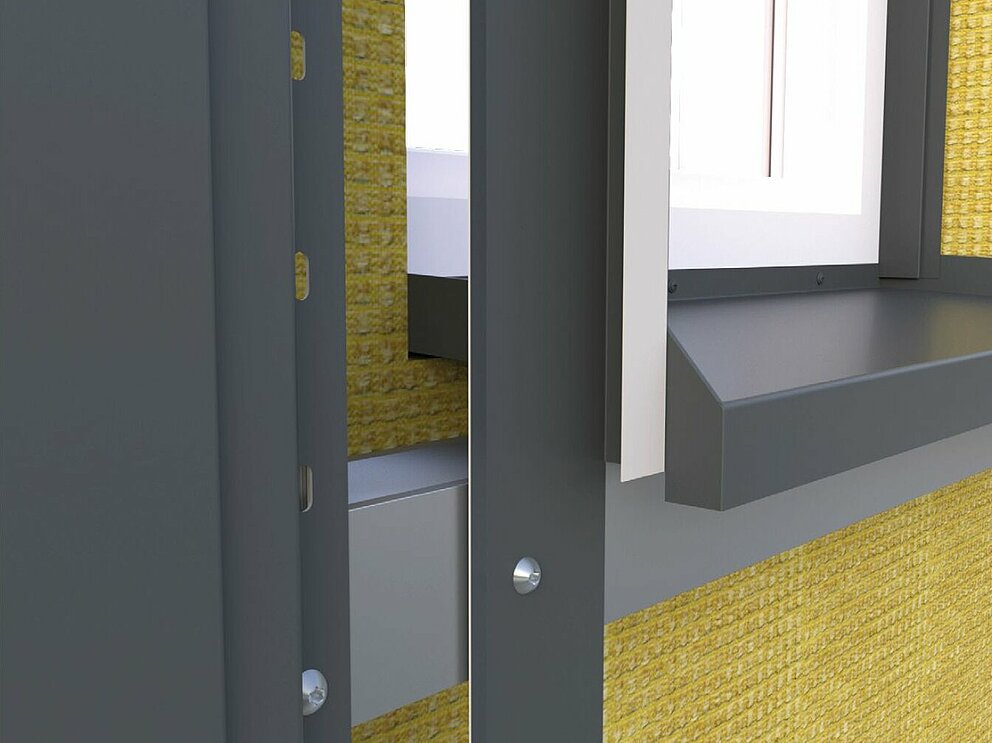

Montering av festevinkel vindusåpning

I neste trinn lager du en smygplate, tilpasset forholdene på stedet.

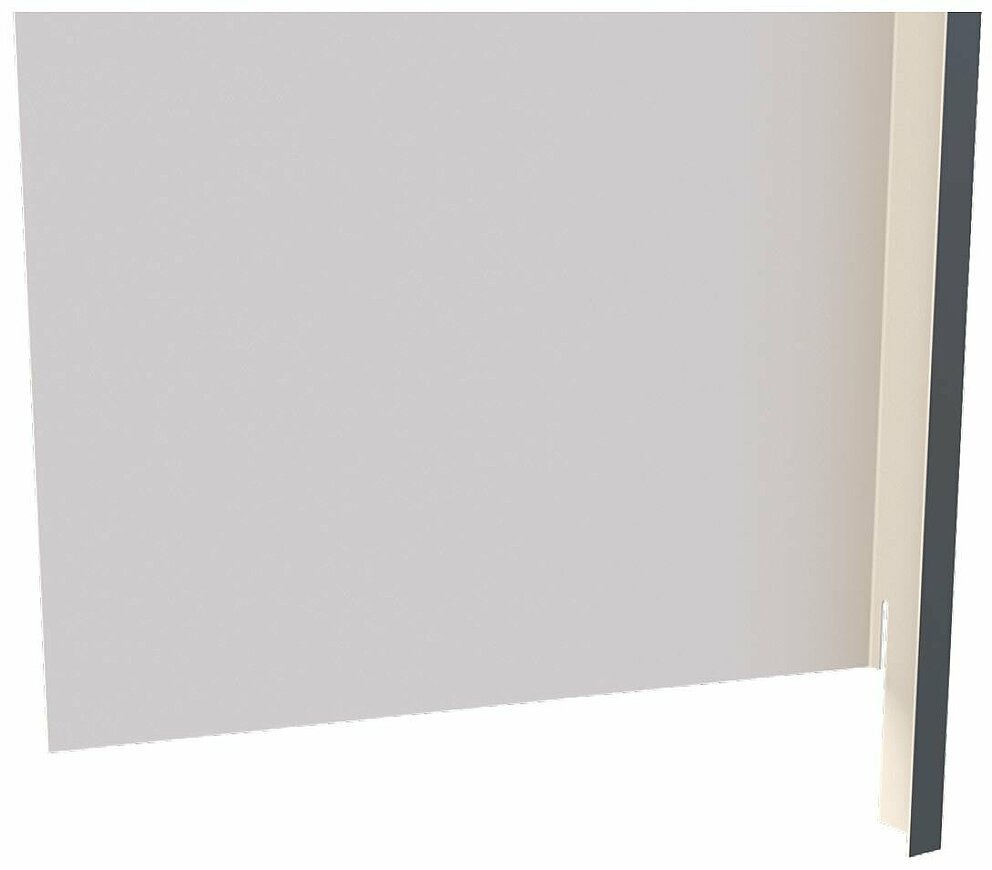

Fronthodet på vinduskarmen er hakket ut på undersiden av soffitplaten.

Vindusåpning underside

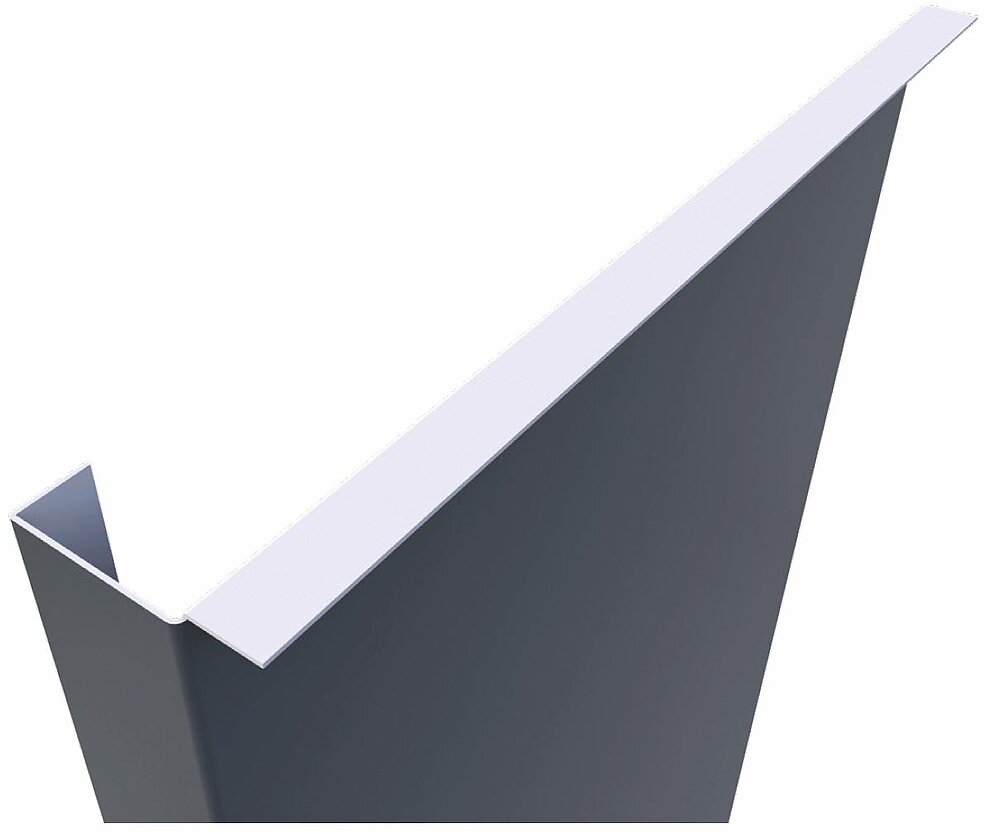

På oversiden av soffit-platen er det en 90° bøy i retning av midten av vinduet.

Vindusåpning overside

Deretter skyves støpeplaten inn i pluggstrimmelen og folden lukkes.

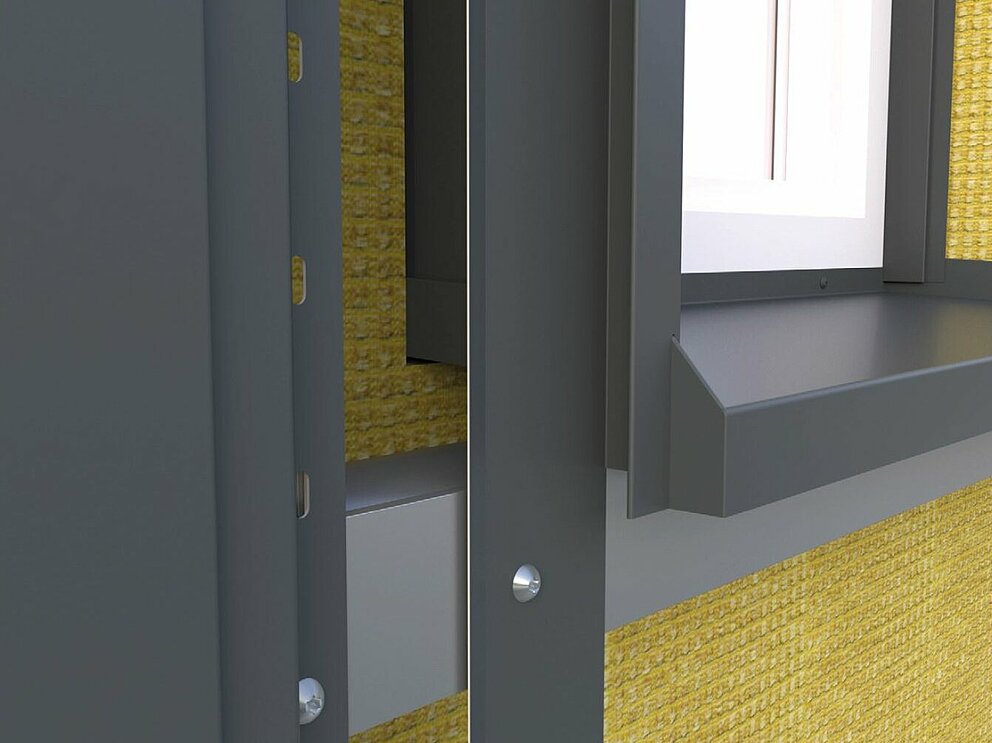

Installasjon av vindusdeksel

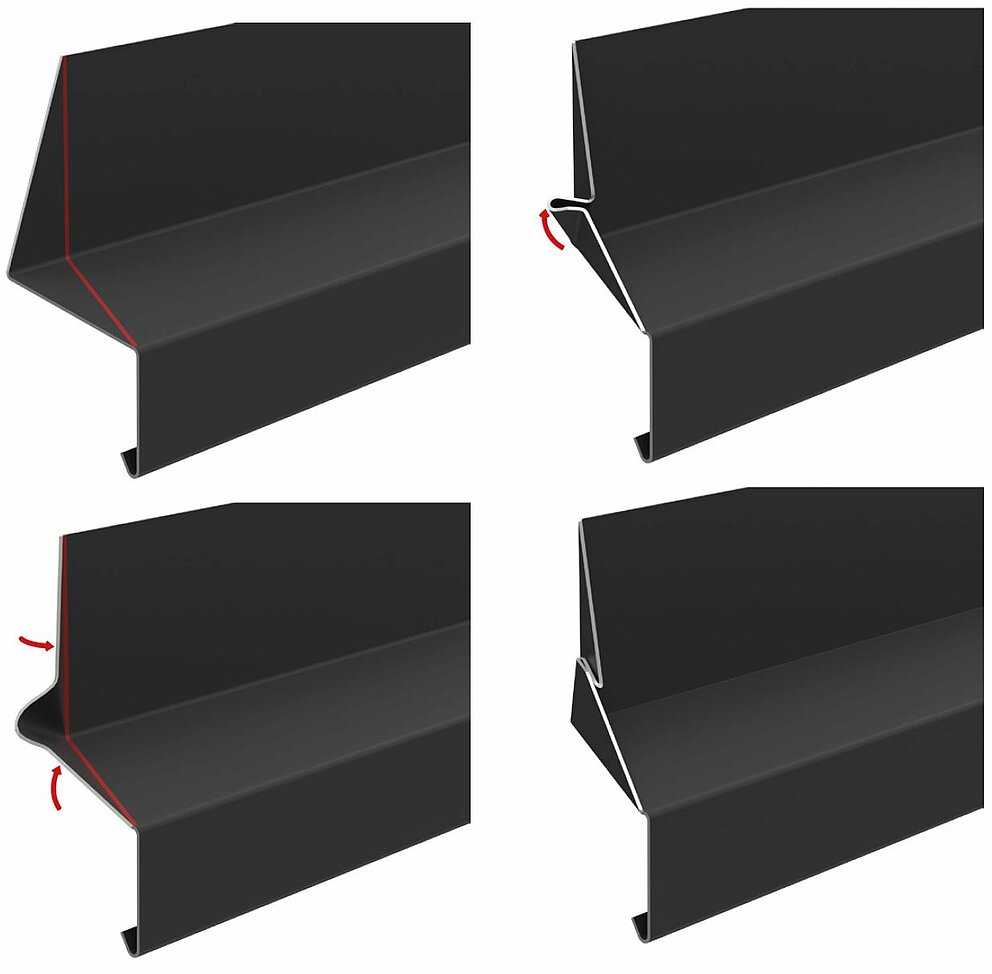

Når vinduet Reveal er installert, vil forberedelsene for vinduets overtrekk følge. Foldene på begge sider av ventilasjonsbenet er utformet som folder.

Vindusbeslag – overligger

Kant deretter en øvre smygplate etter forholdene på stedet og skyv den inn i innstikkslisten. Værskinnen er opphengt i den øvre soffit-platen.

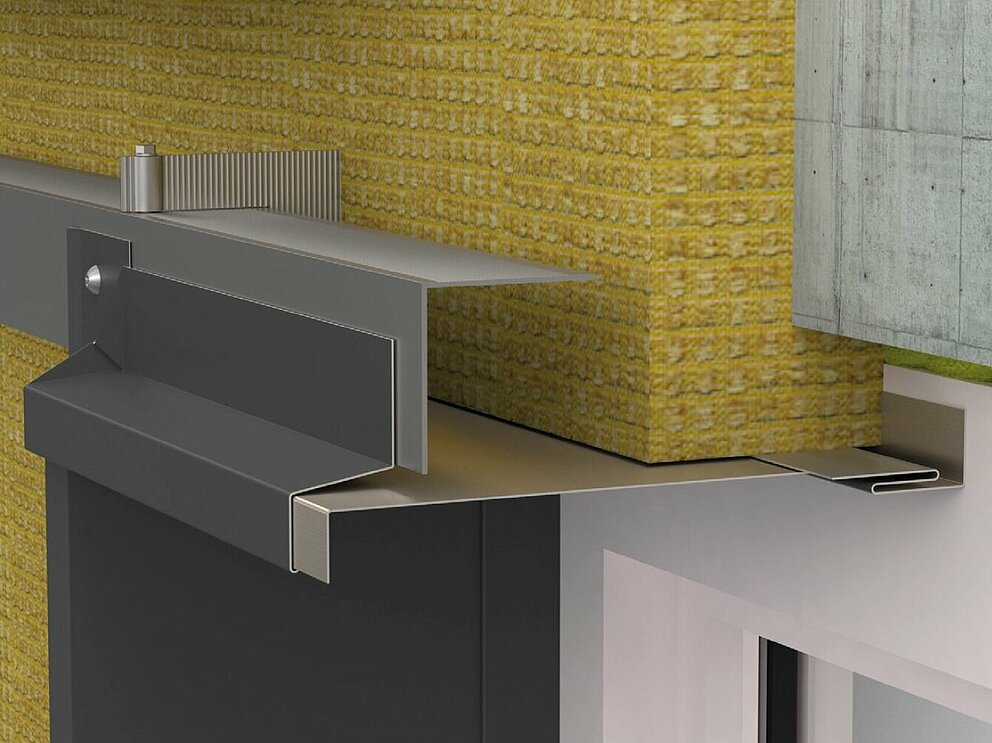

Installasjon av vindusbeslag – overligger

Værskinnen er montert på underkonstruksjonen sammen med det perforerte panelet. Sørg for at det er en avstand på 10 mm mellom vinduslisten og den perforerte platen for optimal tilstrømming av luft. For å få en nøyaktig parallell anbefales det å bruke en undervisning.

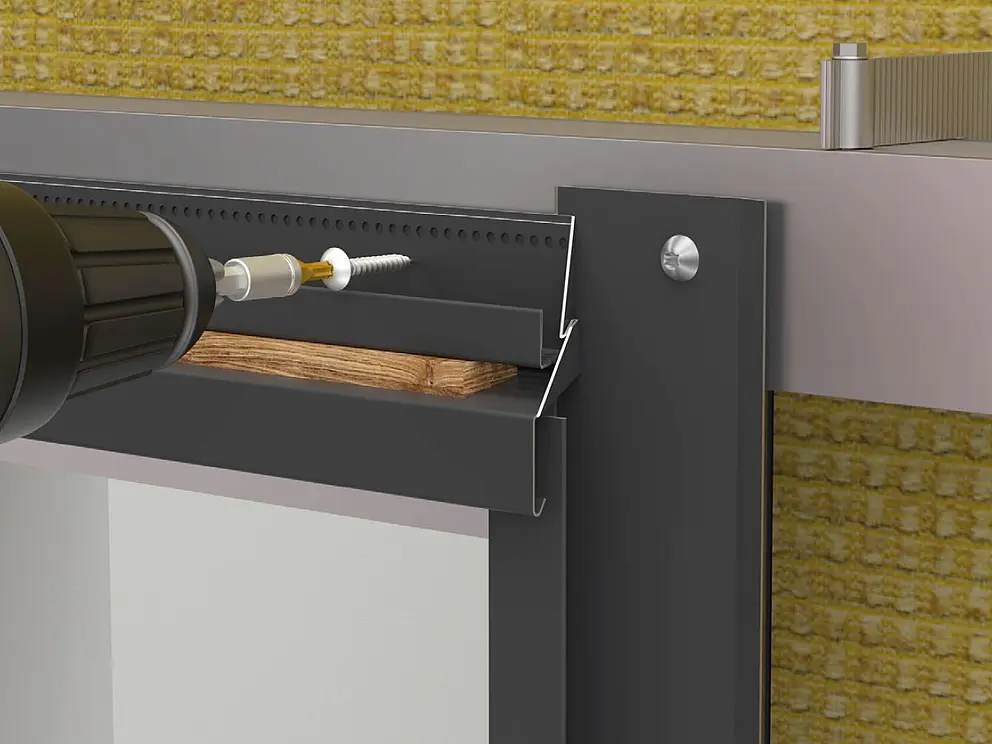

Installasjon av kuttet hull panel vindu overtrekk

Merknad

Ved horisontal montering skjer ikke tilførselen av luft via en perforert plate, men via en enfalset hullplate i overliggeren.

Når alle sider av vindusinnfatningen er klargjort, kan montering av siding fortsette. Skjær ut den delen av sidesporet som er i området av vindusrammen.

Merknad

For å øke stivheten til siding, er det tilrådelig å lage en omkanting eller en opphøyning. Sørg for at det er tilstrekkelig åpning av tilførselsluften.

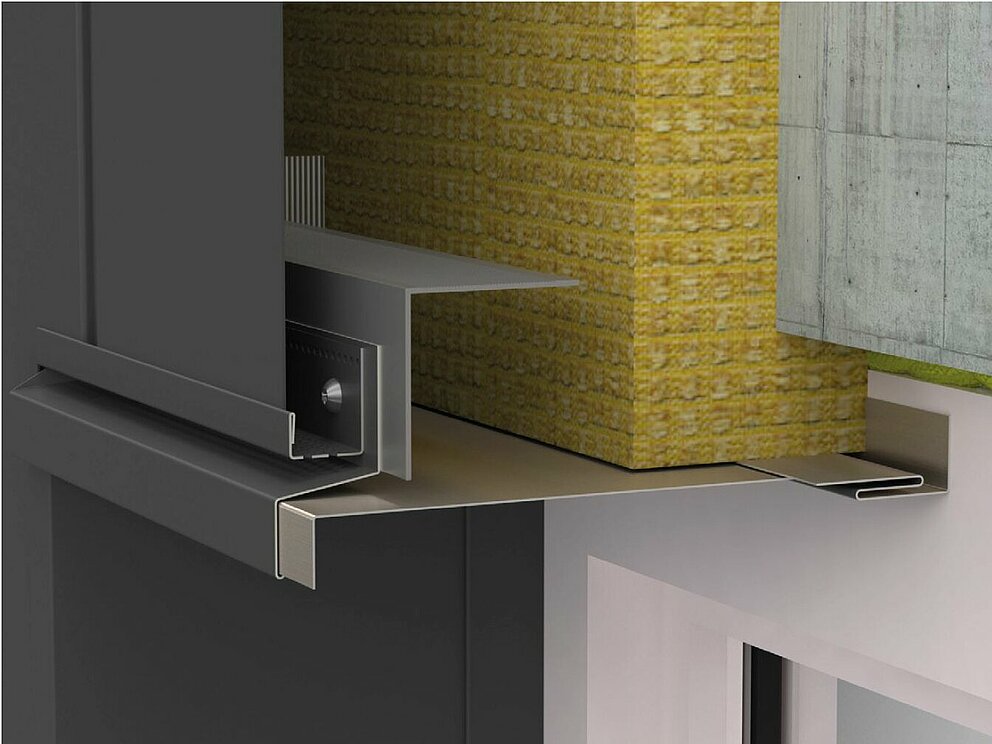

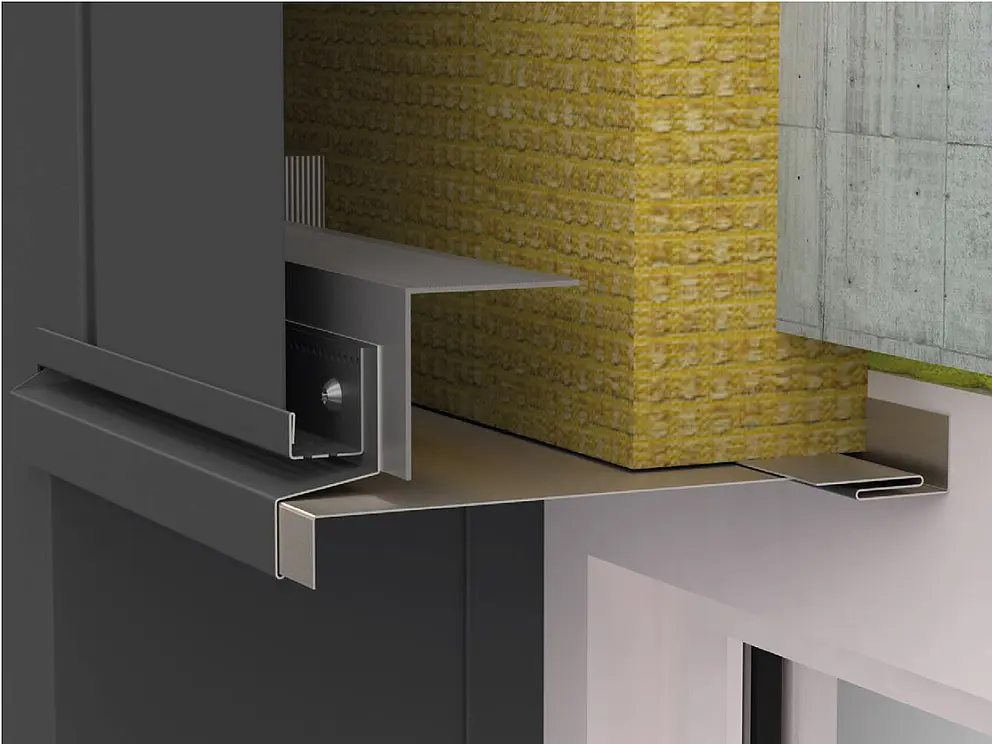

Overligger

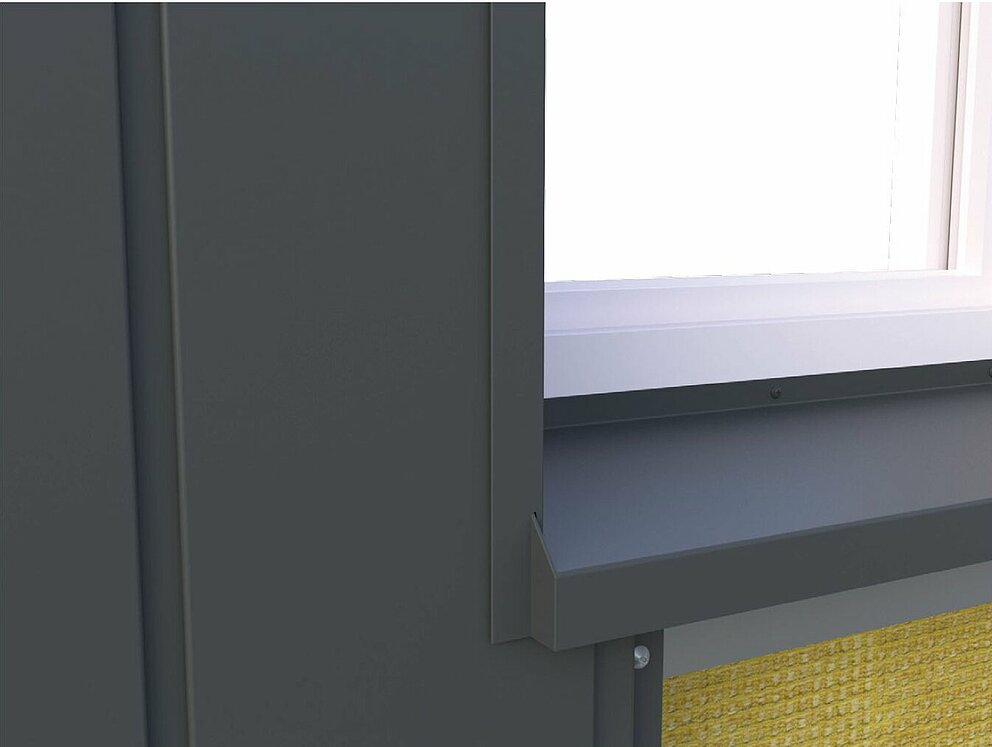

Vindusåpning

Merknad

Det er fornuftig å feste byggebredden på siding rundt vinduet både vertikalt og horisontalt, ellers er det fare for at det kommer ut av posisjon.

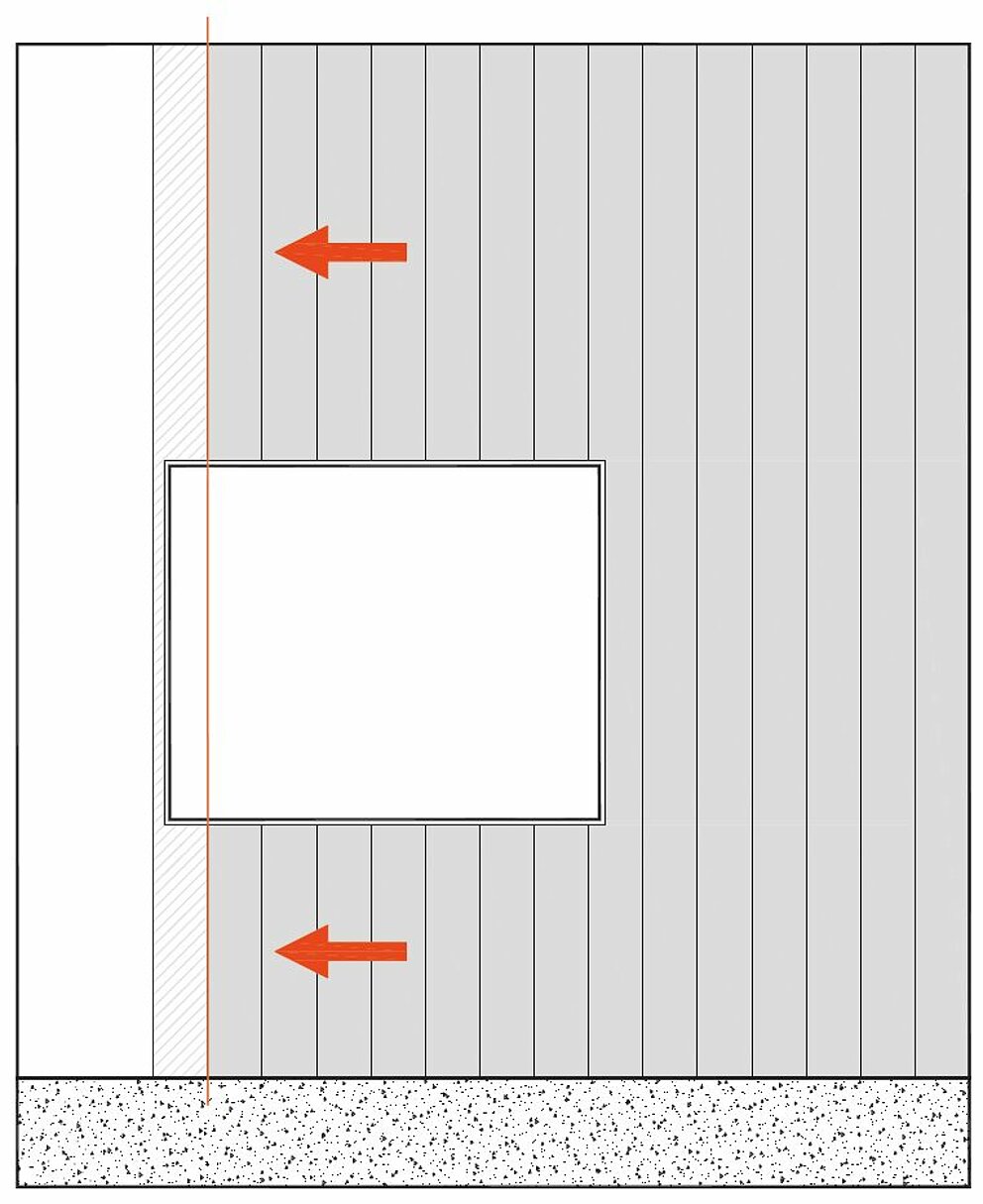

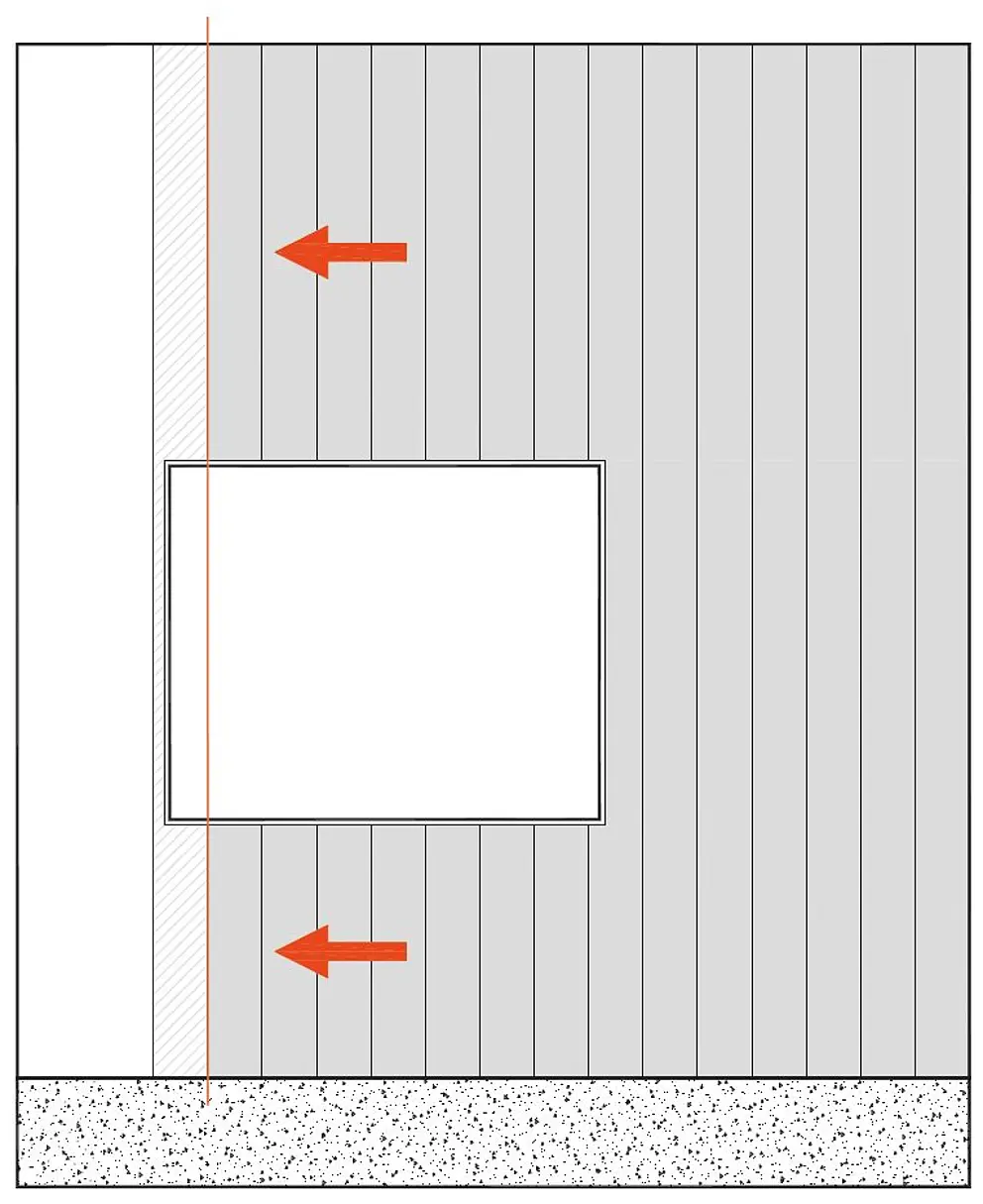

Siding vertikal vindusforbindelse

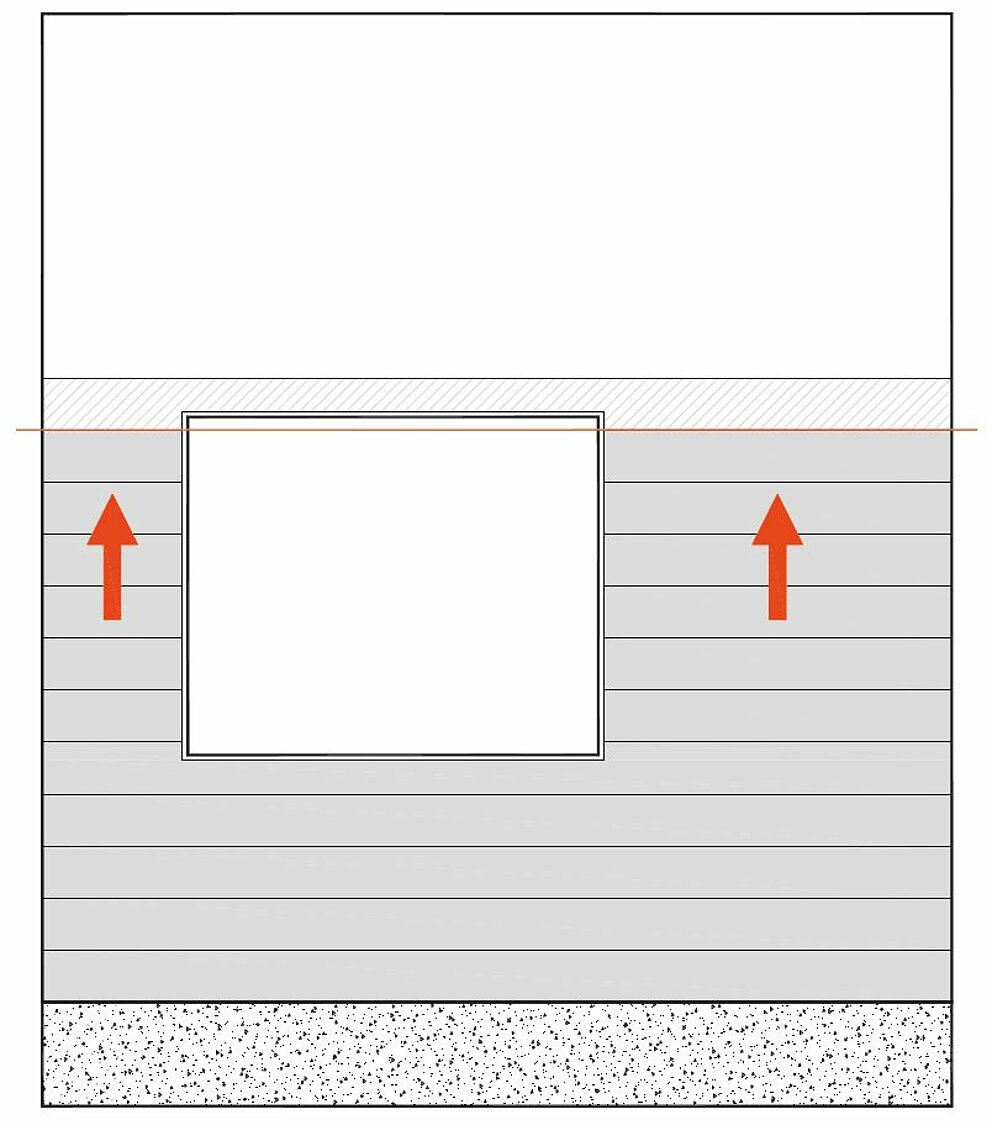

Siding horisontal vindusforbindelse
