Montering av stormsikringsklemme

Avstanden mellom stormsikringsklemmen og sidefjæren er avgjørende for en begrensningsfri montering og materialekspansjon. Av denne grunn må du bare montere stormsikringsklemmen med riktig monteringshjelpemiddel for å sikre en konstant avstand.

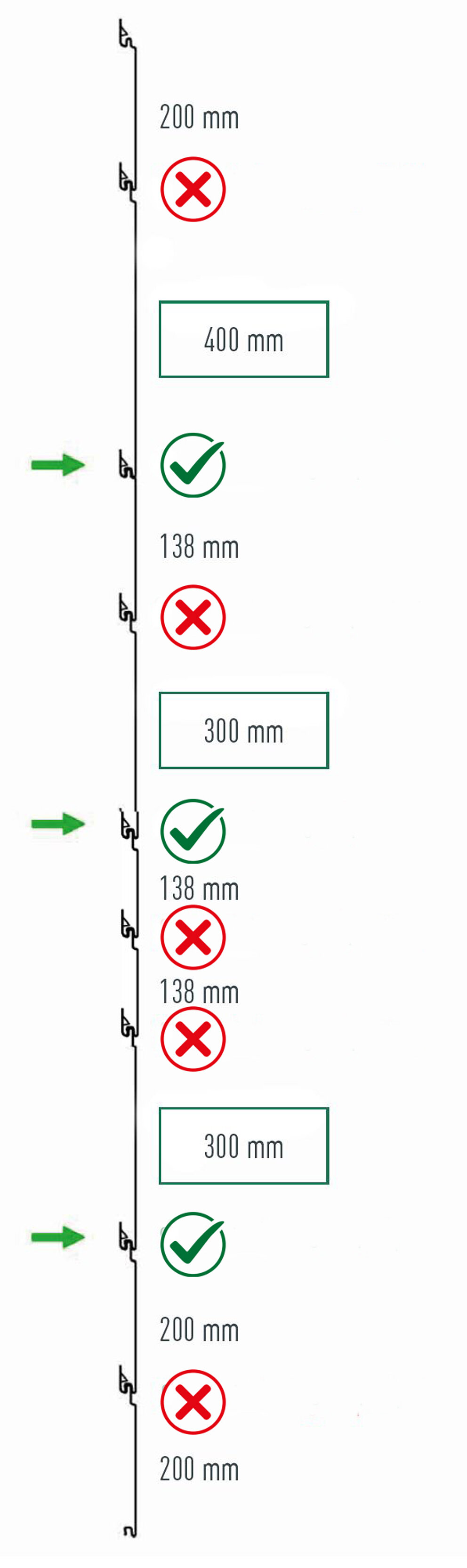

Stormsikringsklemmen må monteres på alle festepunkter med følgende kombinasjon av materialtykkelse og konstruksjonsbredde (hvert sidespor må festes til minst to underkonstruksjonsprofiler):

Merknad

For Siding perforert er underkonstruksjonen, festelist og stormvernklemmene synlig gjennom perforeringen.

Monteringshjelp for stormsikringsklemme for materialtykkelse 1,0 mm	Monteringshjelp for stormsikringsklemme for materialtykkelse 1,2 mm
For montering av stormsikringsklemmene på: Siding.X 300 × 1,0  mm Siding.X 400 × 1,0  mm	For montering av stormsikringsklemmene på: Siding 400 × 1,2  mm Perforert siding 400 × 1,2 mm

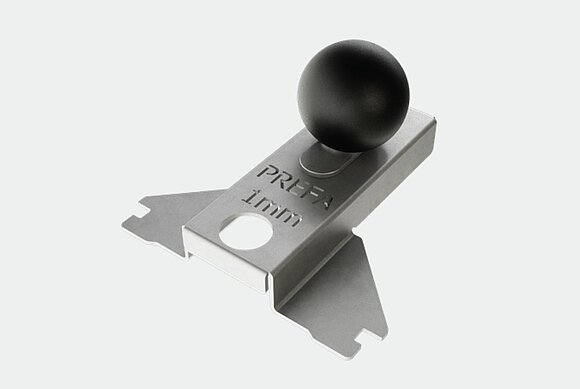

Monteringshjelp for stormsikringsklemme for materialtykkelse 1,0 mm

Monteringshjelp for stormsikringsklemme for materialtykkelse 1,2 mm

For montering av stormsikringsklemmene på:

Siding.X 300 × 1,0  mm
Siding.X 400 × 1,0  mm

For montering av stormsikringsklemmene på:

Siding 400 × 1,2  mm
Perforert siding 400 × 1,2 mm

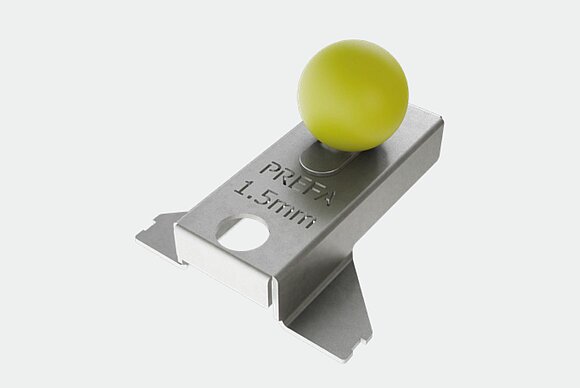

Monteringshjelp for stormsikringsklemme for materialtykkelse 1,5 mm
For montering av stormsikringsklemmene på: Siding 500 × 1,5  mm Siding 600 × 1,5  mm

Monteringshjelp for stormsikringsklemme for materialtykkelse 1,5 mm

For montering av stormsikringsklemmene på:

Siding 500 × 1,5  mm
Siding 600 × 1,5  mm

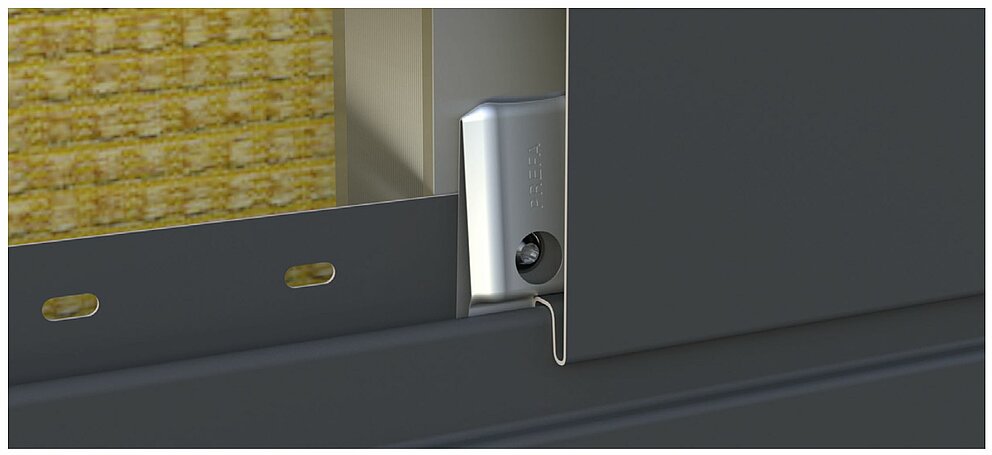

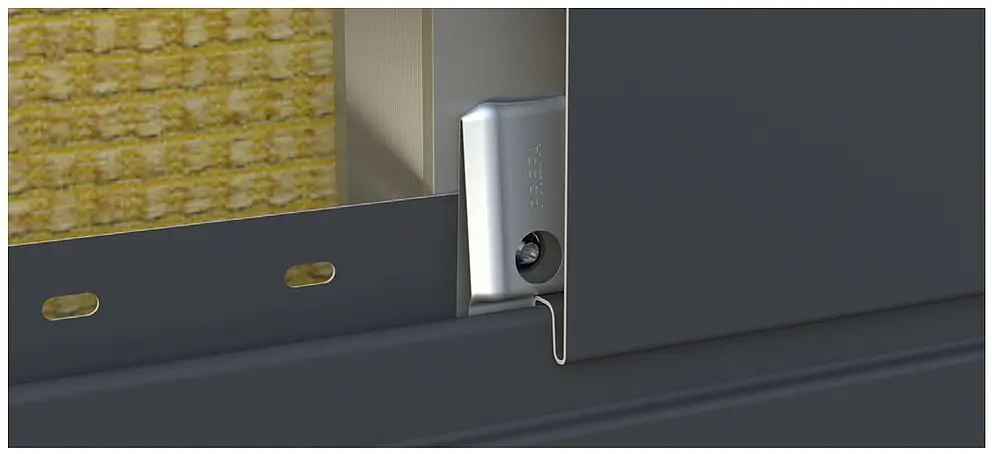

Stormsikringsklemmen er skrudd til monteringsstrimmelen (fjæren) og holder det overliggende sidesporet:

stormsikringsklemme

Merknad

Hvis du for eksempel starter fasaden med en siding 400 × 1,2 mm, må du feste stormvernklemmene til startprofilen.

Stormvernklemme Siding.X

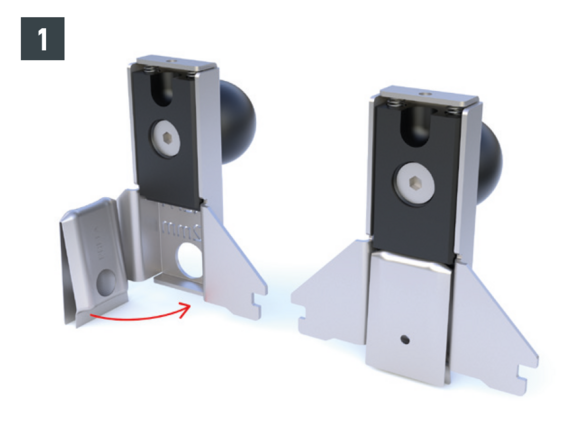

Sett inn PREFA stormsikringsklemmen i PREFA monteringshjelpemiddelet (fig. 1).

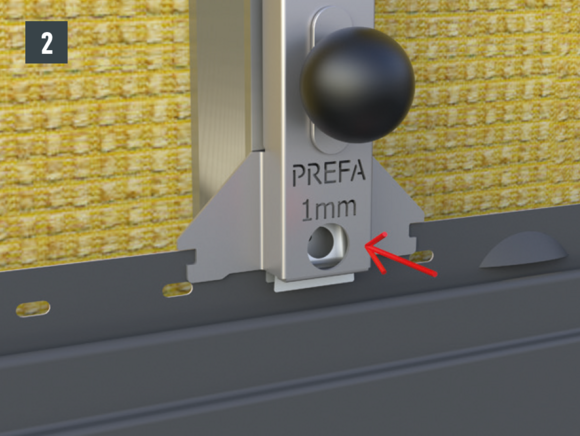

Plasser deretter PREFA-monteringshjelpen med innsatt stormsikringsklemme på monteringsbraketten og sett den opp sideveis. Hullet på baksiden av klemmen må være sentralt plassert over det avlange hullet på Siding (fig. 2).

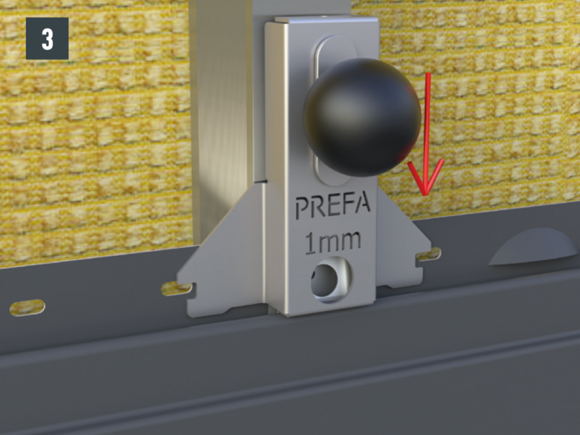

Skyv PREFA-monteringshjelpen med stormsikringsklemmen inn i monteringsbraketten (fig. 3).

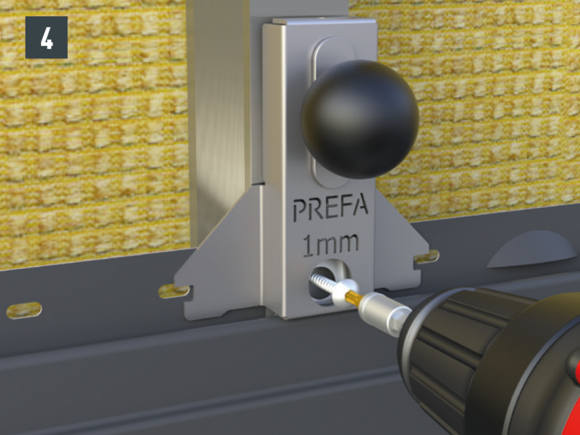

Stormsikringsklemmen festes deretter til underkonstruksjonen (fig. 4).

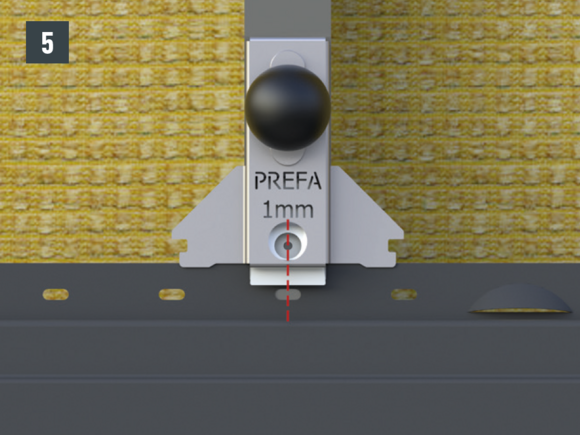

Pass på at monteringshjelpen er plassert midt i det avlange hullet. Vingene på siden av monteringshjelpemiddelet hjelper deg med å finne riktig posisjon i midten av sporet (fig. 5).

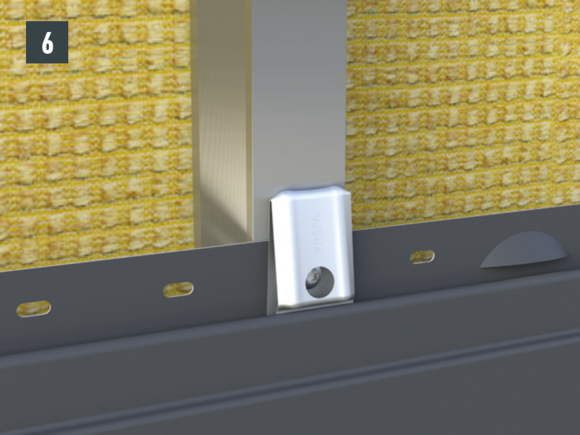

Nå kan PREFA-monteringshjelpen fjernes fra monteringsbraketten. Dette resulterer i den avstanden som kreves for videre montering (fig. 6).

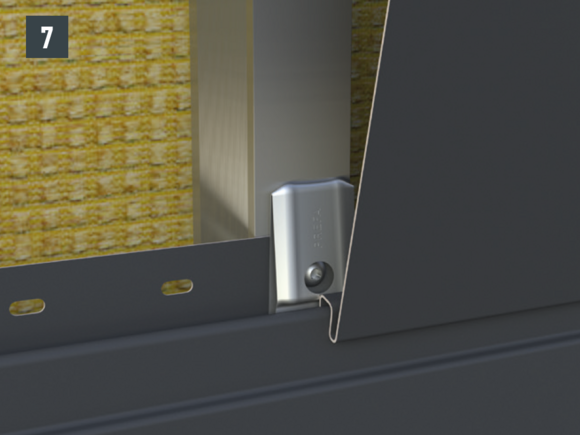

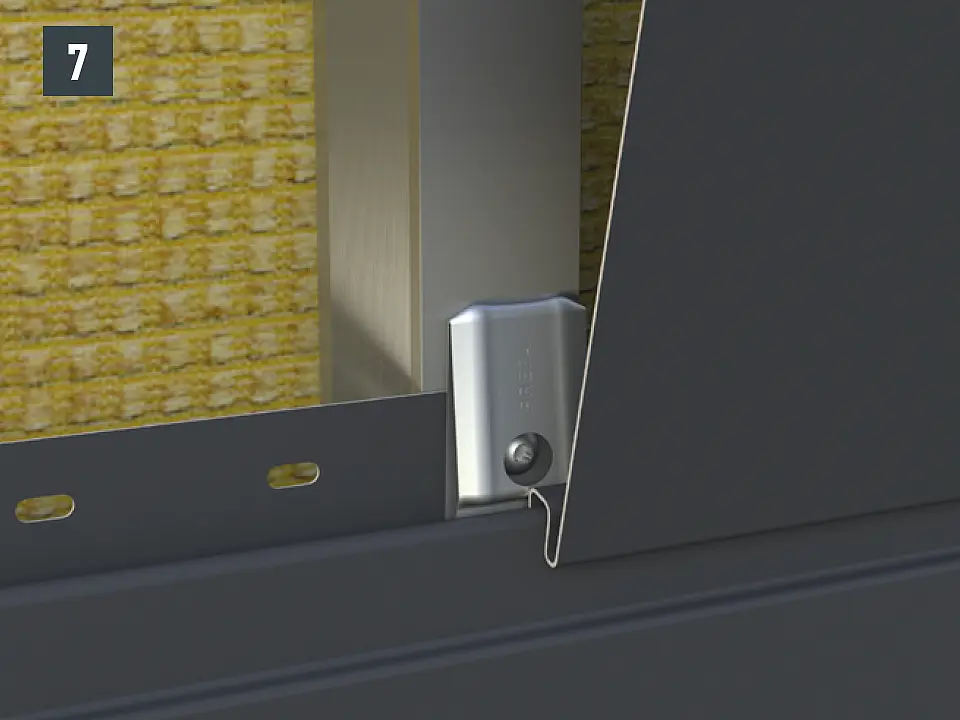

Deretter monterer du PREFA-Siding i henhold til leggingsretningslinjene, som holdes av stormsikringsklemmen (fig. 7).
