Merknad
Følgende tabeller gjelder ikke for Tyskland og Sveits på grunn av ulike nasjonale forskrifter. For ytterligere informasjon, kontakt det tekniske kontoret i de respektive landene!
Feste med faste og glideklips utføres etter statisk behov. Nasjonale standarder og tekniske regler kan ha avvikende krav og må tas i betraktning. I følgende tabeller finner du spesifikasjon for minste anbefalte falseavstand [stk./m2] avhengig av terrengkategori, byggehøyde og grunnleggende vindhastighet.
Merknad

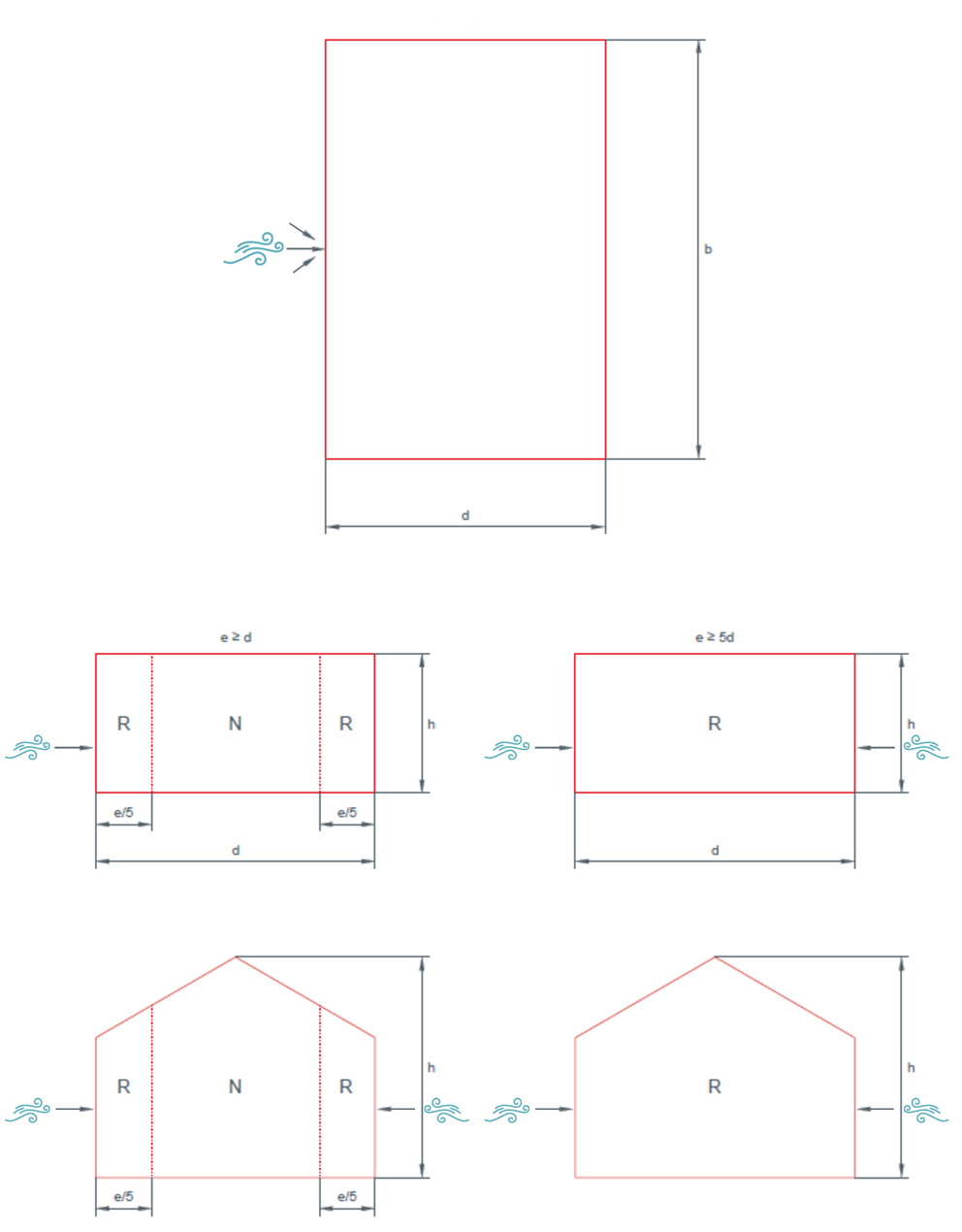

e=b eller 2*h (den minste verdien er avgjørende) – avstand refererer til basisarealet
b = dimensjon på tvers av vinden
h = maksimal byggehøyde
Terrengkategori II
Grunnhastighetstrykk [kN/m²] |
Grunnhastighet [m/s] |
Bygningshøyde <15 [m] |
Bygningshøyde 15-30 [m] |
Bygningshøyde 30-50 [m] |
N | R [stk./m²] |
N | R [stk./m²] |
N | R [stk./m²] |
||
≤ 0,32 |
≤ 22,5 |
3,1 | 4,0 |
3,7 | 4,7 |
4,1 | 5,3 |
≤ 0,39 |
≤ 25,0 |
3,8 | 4,8 |
4,5 | 5,7 |
5,1 | 6,4 |
≤ 0,47 |
≤ 27,5 |
4,6 | 5,8 |
5,4 | 6,9 |
6,1 | 7,8 |
≤ 0,56 |
≤ 30,0 |
5,4 | 6,9 |
6,4 | 8,2 |
7,3 | 9,2 |
Terrengkategori III
Grunnhastighetstrykk [kN/m²] |
Grunnhastighet [m/s] |
Bygningshøyde <15 [m] |
Bygningshøyde 15-30 [m] |
Bygningshøyde 30-50 [m] |
N | R [stk./m²] |
N | R [stk./m²] |
N | R [stk./m²] |
||
≤ 0,32 |
≤ 22,5 |
2,6 | 3,4 |
3,2 | 4,1 |
3,7 | 4,8 |
≤ 0,39 |
≤ 25,0 |
3,2 | 4,1 |
3,9 | 5,0 |
4,6 | 5,8 |
≤ 0,47 |
≤ 27,5 |
3,9 | 4,9 |
4,7 | 6,0 |
5,5 | 7,0 |
≤ 0,56 |
≤ 30,0 |
4,6 | 5,9 |
5,7 | 7,2 |
6,6 | 8,3 |
Terrengkategori IV
Grunnhastighetstrykk [kN/m²] |
Grunnhastighet [m/s] |
Bygningshøyde <15 [m] |
Bygningshøyde 15-30 [m] |
Bygningshøyde 30-50 [m] |
N | R [stk./m²] |
N | R [stk./m²] |
N | R [stk./m²] |
||
≤ 0,32 |
≤ 22,5 |
1,9 | 2,4 |
2,4 | 3,1 |
3,0 | 3,8 |
≤ 0,39 |
≤ 25,0 |
2,3 | 2,9 |
3,0 | 3,8 |
3,6 | 4,6 |
≤ 0,47 |
≤ 27,5 |
2,8 | 3,5 |
3,6 | 4,6 |
4,4 | 5,6 |
≤ 0,56 |
≤ 30,0 |
3,3 | 4,2 |
4,3 | 5,4 |
5,2 | 6,6 |
Det angitte minsteantallet tar hensyn til en delvis sikkerhetsfaktor på 1,35 og skal forstås som teoretisk bestemte verdier. R = kantområde (ytre trykkoeffisient cpe = –1,4), N = normalområde (ytre trykkoeffisient = –1,1).
Merknad
Klipsavstanden skal ikke overstige 330 mm i festeområdet og 500 mm i glidefesteområdet, uavhengig av de beregnede verdiene. I området for enheter som er klemt fast på falsene (PV-underkonstruksjon) må klipsavstanden ikke overskride 330 mm!
Beregning av klipsavstanden på grunnlag av platebredden samt påkrevd antall klips/m²:
100 : (Platebredder [m] * Antall klips [stk./m²]) = Klipsavstand (i cm) [maks. klipsavstand 50 cm, maks. fast heftavstand 33 cm]
Eksempel
Kantområde (R) = 100 : (0,43 m × 5,8 stk./m²) = 40 cm → 40 og 33 cm klipsavstand [maks. klipsavstand 50 cm, maks. fast heftavstand 33 cm]
Normalområde (N) = 100 : (0,43 m × 4,6 stk./m²) = 50,6 cm → 50 og 33 cm klipsavstand [maks. klipsavstand 50 cm, maks. fast heftavstand 33 cm]
