A2-Kjerne

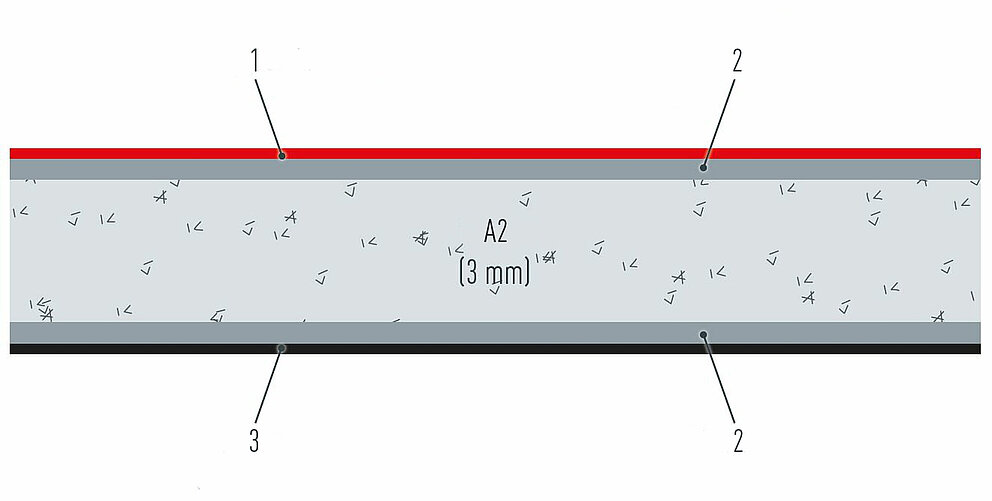

1. Spolebelegg 2. Aluminium (0,5 mm) 3. Primer (beskyttelseslakk)

Oppbygning av PREFABOND aluminiumskomposittplate med A2-kjerne

	Standard	Enhet	Verdi
Total tykkelse	—	[mm]	4 (±0,2)
Tykkelse på dekkplate	—	[mm]	0,5
Kjernetykkelse	—	[mm]	3
Bredde	—	[mm]	1 000 \| 1 250 \| 1 500 \| 1 750 \| 2 015 (±2,0)
Lengde	—	[mm]	maks 7. 300 (±4,0)
Bøyningstoleranse	—	mm/m	maks. 0,5 % (5,0 mm/m) av lengden og/eller bredden
Avvik (diagonal)	—	[mm]	maks 5

	Standard	Enhet	Verdi
Vekt	—	kg/m²	8,4
Strekkstyrke	ASTM E8	N/mm²	43
0,2 % flytegrense	ASTM E8	N/mm²	41
Bruddforlengelse	ASTM E8	%	3,8
Elastisitetsmodul (E)	ASTM D393	N/mm²	38,5
Varmedeformasjonstemperatur	ISO 75-2	°C	110
Varmeutvidelse	ASTM D696	10^–6/°C	19

Brannegenskapsklasse

A2-s1, d0 – ikke brennbar

Land	Kontrollert i henhold til …	Resultat og klassifisering
EU (brukes i Europa, Sveits og Tyrkia)	EN 13823 \| EN ISO 1716 EN 13501‑1	Klasse A2-s1, d0
Sveits	VKF	RF1 (BKZ 6.3)
Østerrike	ÖNORM B 3800‑5	bestått

Land	Sertifisieringer og Godkjenninger
Tyskland	godkjenning fra tyske kontrollmyndigheter for byggesaker – DIBt
Internasjonalt	miljødeklarasjon (EPD)

Beleggsegenskaper	Standard	2 lag
Beleggtykkelse	EN 13523‑1 ASTM D 7091	35 μm til 40 μm Farger: spesialfarger (basics, anodized)
Glans	EN 13523‑2 \| ASTM D 523	høyglans, silkematt, mat og mattXtrem
Korrosjonsbestandighet	EN 1396	Kategori 4: industri, ekstreme forhold \| sjø og kyster (mindre enn 3 000 m avstand til havet, avhengig av topografien i landskapet) \| høy UV-stråling og aggressive forhold
Blyanthardhet	EN 13523‑4 \| ASTM D 3363
Bestandighet mot rask deformasjon	EN 13523‑5 \| ASTM D 2794	ingen sprekkdannelse, ingen flassing
Vedheft etter inntrykking	EN 13523‑6 \| ASTM D 3359	100 % heft
Bestandighet mot sprekkdannelse ved bøying	EN 13523‑7 \| ASTM D 4145	svært god fleksibilitet (0,5 T); avhengig av legering og tilstand
Bestandighet mot salttåke (tåke)	EN 13523‑8 \| ASTM G 85	1.000 time
Bestandighet mot nedsenking i vann	EN 13523‑9 \| ASTM D 870	3.000 time
Bestandighet mot fuktighet	EN 13523‑25 \| ASTM D 2247	3.000 time
Syrebestandighet: 10 % HCl-løsning (15 min ved 23 °C) 20 % H2SO4-løsning (18 t ved 23 °C salpetersyre	AAMA 2605 ASTM D 1308	saltsyre: ingen effekt Saltsyre: ingen effekt salpetersyre: ΔE < 5 enheter (med unntak av enkelte blå- og metalliske toner)
Vaskemiddelbestandighet: 3 % VIGOR-løsning (72 t ved 30 °C)	AAMA 2605	ingen effekt
Lakkens bestandighet ved utendørs bruk	45° Sør-Florida EN 13523‑3 \| ASTM D 2244	Etter 5 år: fargeavvik på 5 til 10 enheter (ΔE); avhengig av fargetone
Bestandighet mot kritting	45° Sør-Florida ASTM D 4214	Nivå ≥ 8

Egenskaper for Overflatebehandling	Standard	3 Lag
Beleggtykkelse	EN 13523‑1 ASTM D 7091	50 μm til 55 μm Farger: spesialfarger (Effects, Wood, Mineral, Natural, Concrete)
Glans	EN 13523‑2 \| ASTM D 523	høyglans, silkematt, mat og mattXtrem
Korrosjonsbestandighet	EN 1396	Kategori 4: industri, ekstreme forhold \| sjø og kyster (mindre enn 3 000 m avstand til havet, avhengig av topografien i landskapet) \| høy UV-stråling og aggressive forhold
Blyanthardhet	EN 13523‑4 \| ASTM D 3363
Bestandighet mot rask deformasjon	EN 13523‑5 \| ASTM D 2794	ingen sprekkdannelse, ingen flassing
Vedheft etter inntrykking	EN 13523‑6 \| ASTM D 3359	100 % heft
Bestandighet mot sprekkdannelse ved bøying	EN 13523‑7 \| ASTM D 4145	svært god fleksibilitet (0,5 T); avhengig av legering og tilstand
Bestandighet mot salttåke (tåke)	EN 13523‑8 \| ASTM G 85	1.000 time
Bestandighet mot nedsenking i vann	EN 13523‑9 \| ASTM D 870	3.000 time
Bestandighet mot fuktighet	EN 13523‑25 \| ASTM D 2247	3.000 time
Mørtelbestandighet	AAMA 2605	ingen effekt
Syrebestandighet: 10 % HCl-løsning (15 min ved 23 °C) 20 % H2SO4-løsning (18 t ved 23 °C) salpetersyre	AAMA 2605 ASTM D 1308	saltsyre: ingen effekt Saltsyre: ingen effekt salpetersyre: ΔE < 5 enheter (med unntak av enkelte blå- og metalliske toner)
Vaskemiddelbestandighet: 3 % VIGOR-løsning (72 t ved 30 °C)	AAMA 2605	ingen effekt
Lakkens bestandighet ved utendørs bruk	45° Sør-Florida EN 13523‑3 \| ASTM D 2244	Etter 5 år: fargeavvik på 5 til 10 enheter (ΔE); avhengig av fargetone
Bestandighet mot kritting	45° Sør-Florida ASTM D 4214	Nivå ≥ 8

Merknad

Til tross for at PREFA kontrollerer innholdet svært grundig, påtar PREFA seg ikke noe ansvar for at innholdet er fullstendig og riktig. Med forbehold om tekniske endringer og trykkfeil.

Aluminium komposittplater må kun brukes ved temperaturer fra –50 °C til +80 °C. Materialutvidelsen må tas hensyn til ved valg av festesystem.

For å absorbere varmeutvidelsen må det i plateskjøten utføres en fuge med en bredde som er avhengig av den forventede dimensjonsendringen. Det anbefales likevel en bredde på minst 8 mm. Platen må festes med faste og glidende punkter.

Den termiske utvidelseskoeffisienten for PREFABOND aluminiumskomposittplate med A2-kjerne er 0,019 mm/m/°C.

Lengden på platen	Utvidelse ved temperaturforskjell på 60°	Utvidelse ved temperaturforskjell på 100°
2 m	2.28 mm	3.80 mm
3 m	3.42 mm	5.70 mm
4 m	4.56 mm	7.60 mm
6 m	6.84 mm	11,40 mm
