Festemåter

Klikk på ønsket tema for å gå direkte til den tilsvarende veiledningen:

Mekanisk feste

Uavhengig av plate størrelse kreves det minst 2 faste punkter for den mekaniske festingen av hver plate. Bare slik kan det sikres at platen er stabilt posisjonert og ikke kan vris.

Bruk alltid T-profiler ved platestøt med en anleggsflate på minst 100 til 120 mm. I flaten på en plate er L-profiler med en anleggsflate på 40 mm tilstrekkelig.

For å ta hensyn til materialutvidelse må det ikke brukes bærende profiler i underkonstruksjonen som har en lengde som overstiger 3 000 mm. Pass på at underkonstruksjonsprofilene ikke støtes i en plate, siden dette skaper en fast forbindelse.

Arrangering av faste og glidende punkter

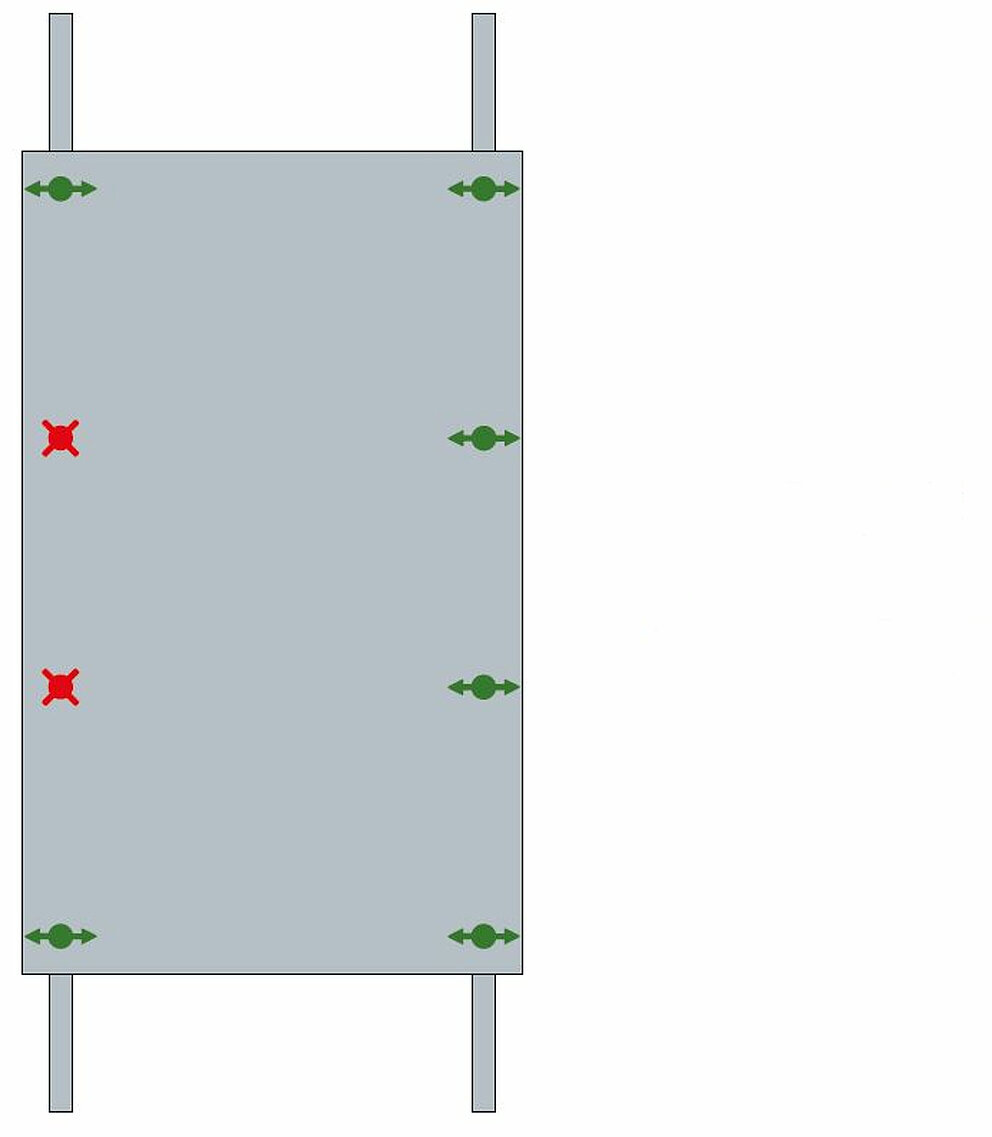

Feste på 2 loddrette bæreprofiler

  • 2 fastpunkter plassert i midten.
  • Mulighet for utvidelse er gitt oppover og nedover.

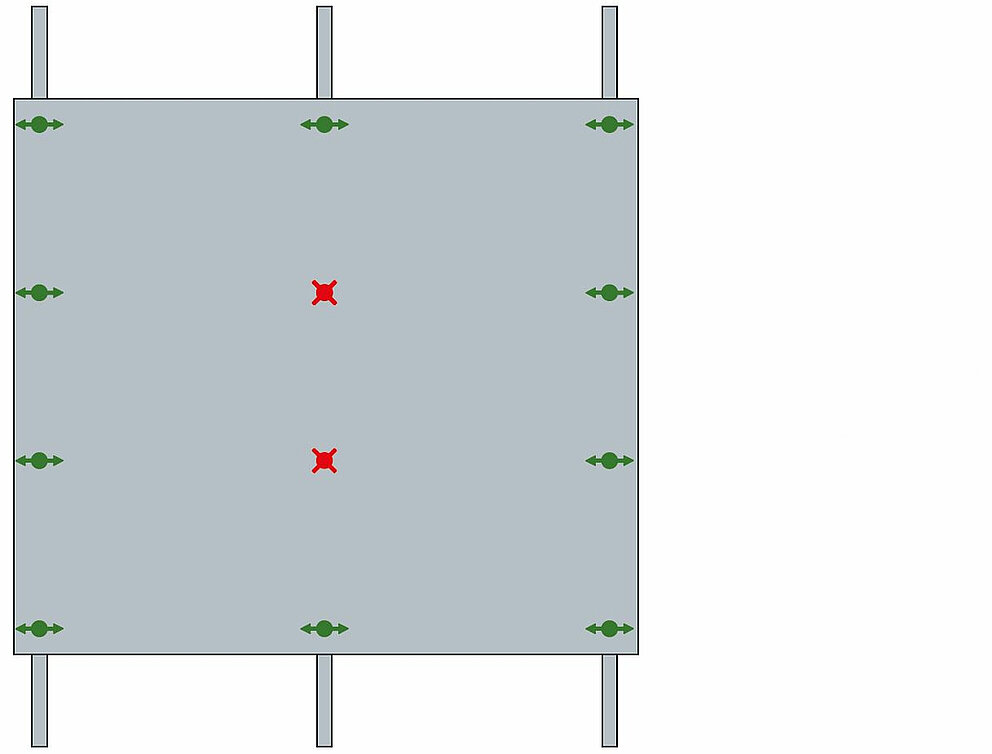

Feste på 3 loddrette bæreprofiler

  • 2 fastpunkter plassert i midten (på ett bæreprofil).
  • Mulighet for utvidelse er gitt rundt hele.

Feste på min. 4 loddrette bæreprofiler

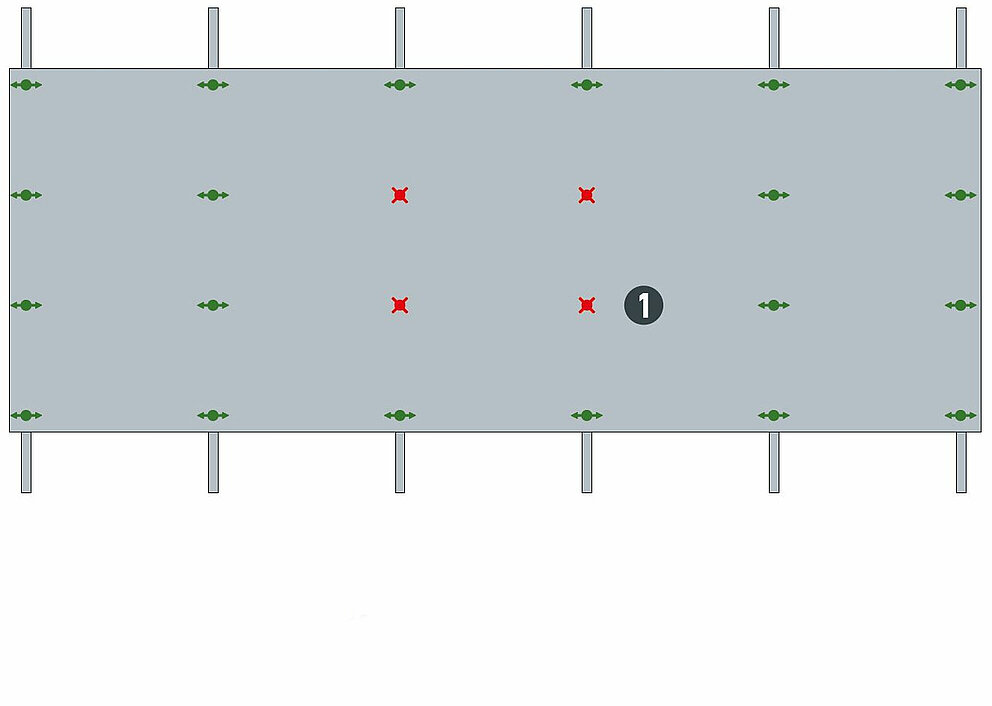

  • For større plater som monteres over flere vertikale bæreprofiler anbefaler vi å plassere platen med 3 fastpunkter i en L-formet plassering midt på platen.
  • Hvis statisk nødvendig er også 4 fastpunkter med rektangulær plassering mulig for store plater.

Klinket på underkonstruksjoner i metall

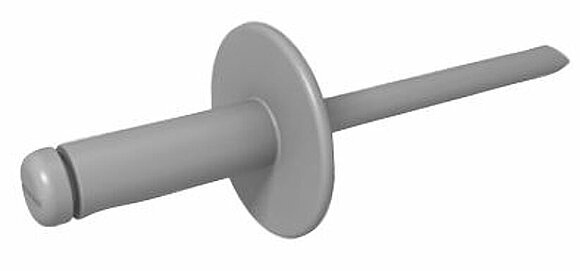

Det mekaniske festesystemet «klinket» består av en fasadeklinkenagle og eventuelt en festepunkthylse.

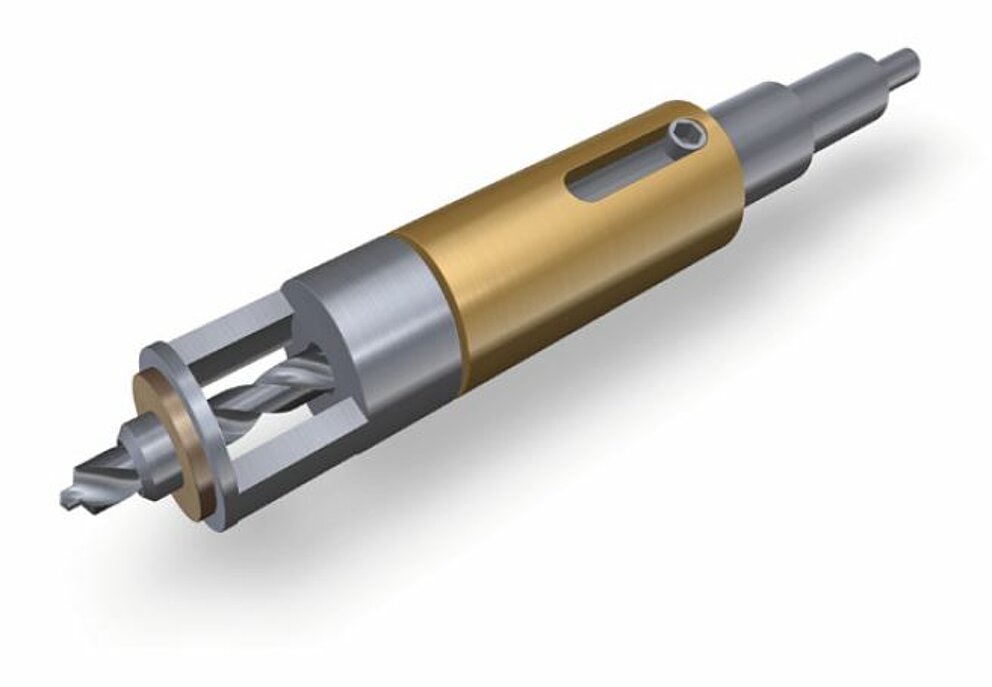

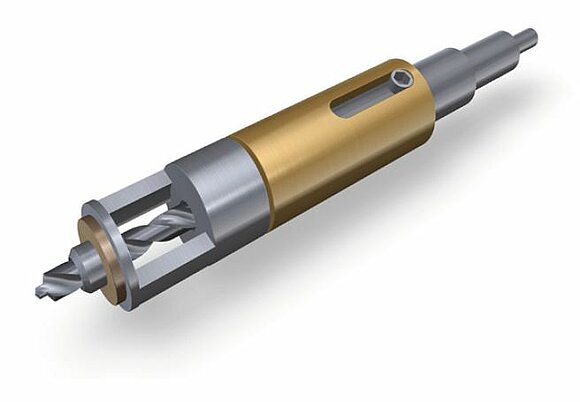

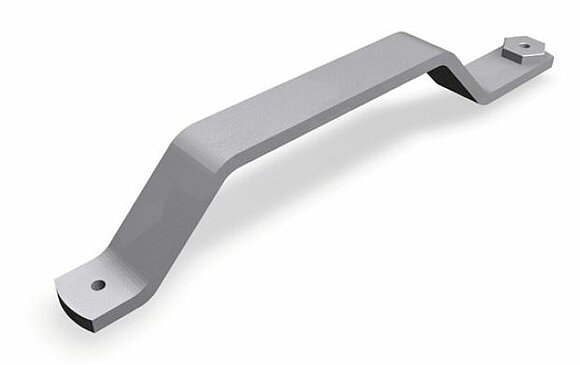

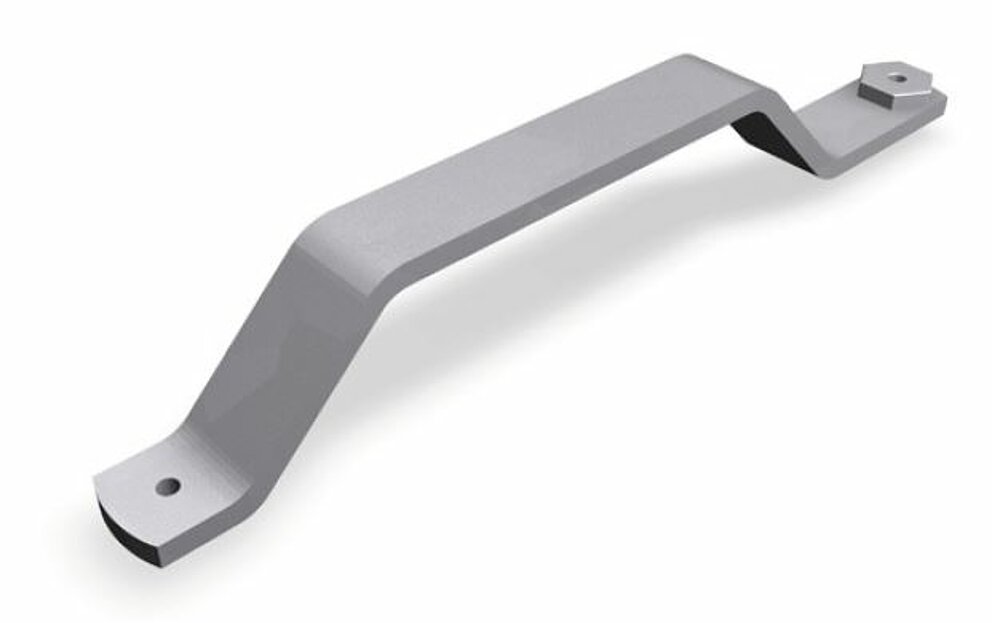

For å oppnå sentrisk boring i underkonstruksjonen, bruk utelukkende enten den passende bøyleboreanordningen eller enhånds fjærboreanordningen, som overfører sentrum av borehullet i en komposittplate til underkonstruksjonen.

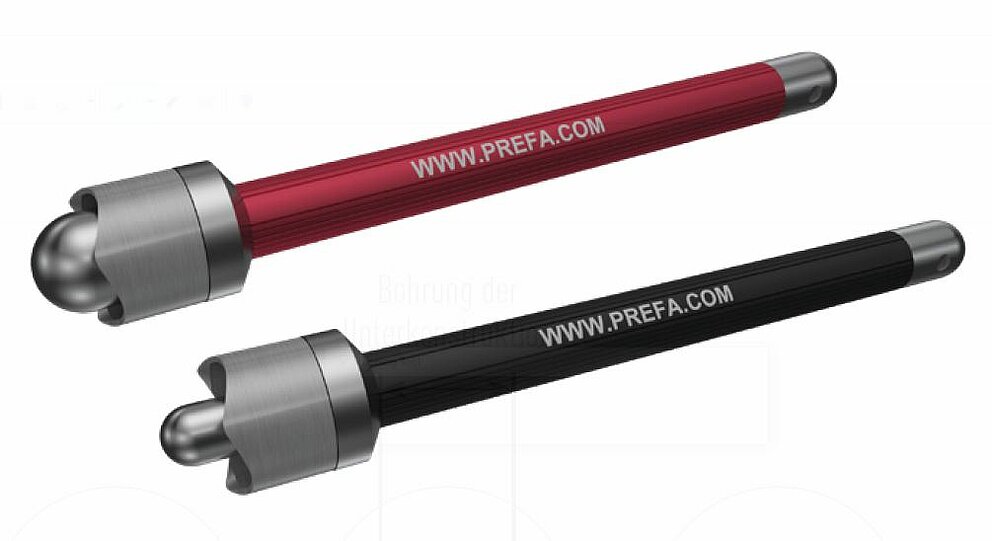

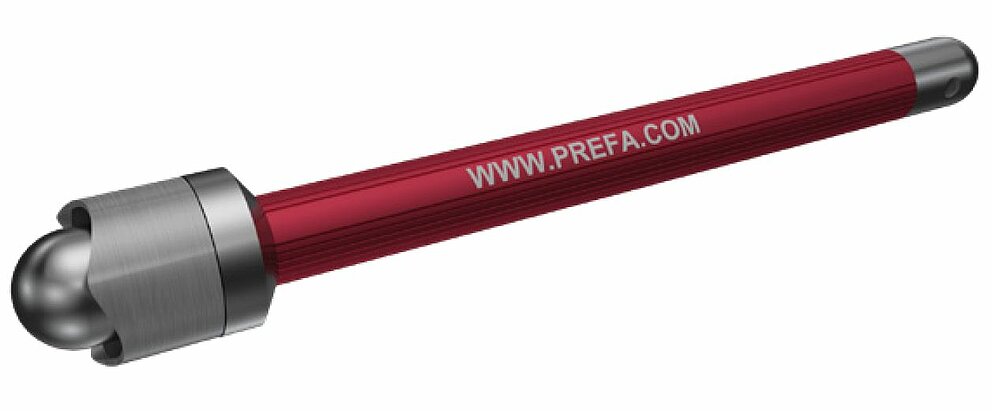

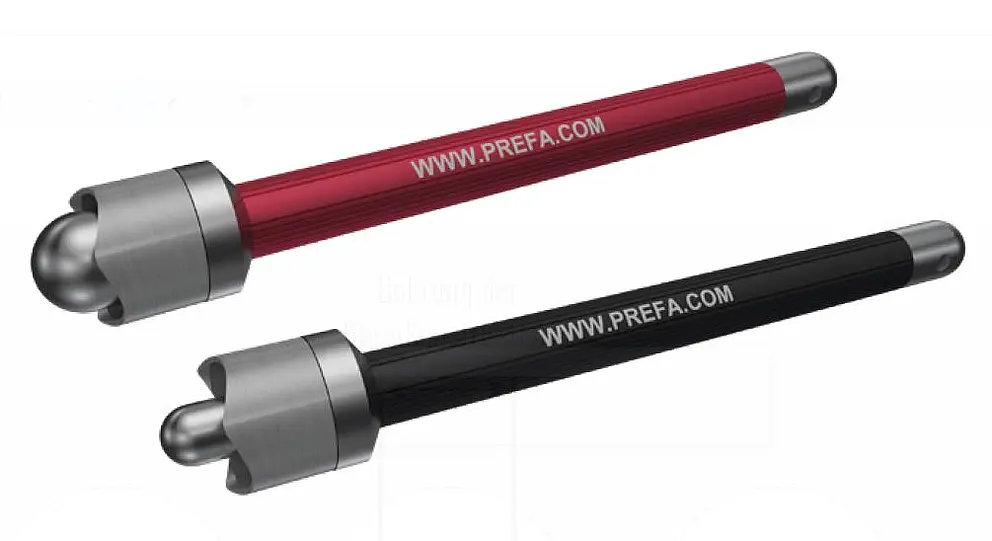

Riss opp beskyttelsesfolien lett rundt borehullet med PREFA foliekutter (⌀ 5,1 mm og ⌀ 9,5 mm), slik at beskyttelsesfolien enkelt kan trekkes av etter at monteringen er fullført. Ellers kan det skje at folien klemmes mellom platen og undersiden av naglehodet, noe som gjør avtrekkingen vanskeligere.

Merknad

Ved nagling, uavhengig av om det er fast- eller glidepunkt, bruk alltid riktig platemunnstykke for å forhindre deformasjon av overflaten og for å sikre platens glideevne (materialutvidelse).

Platemunnstykket skrus på en standard nagletang (eller et nagleapparat) med en gjengekobling M10 × 1 mm.

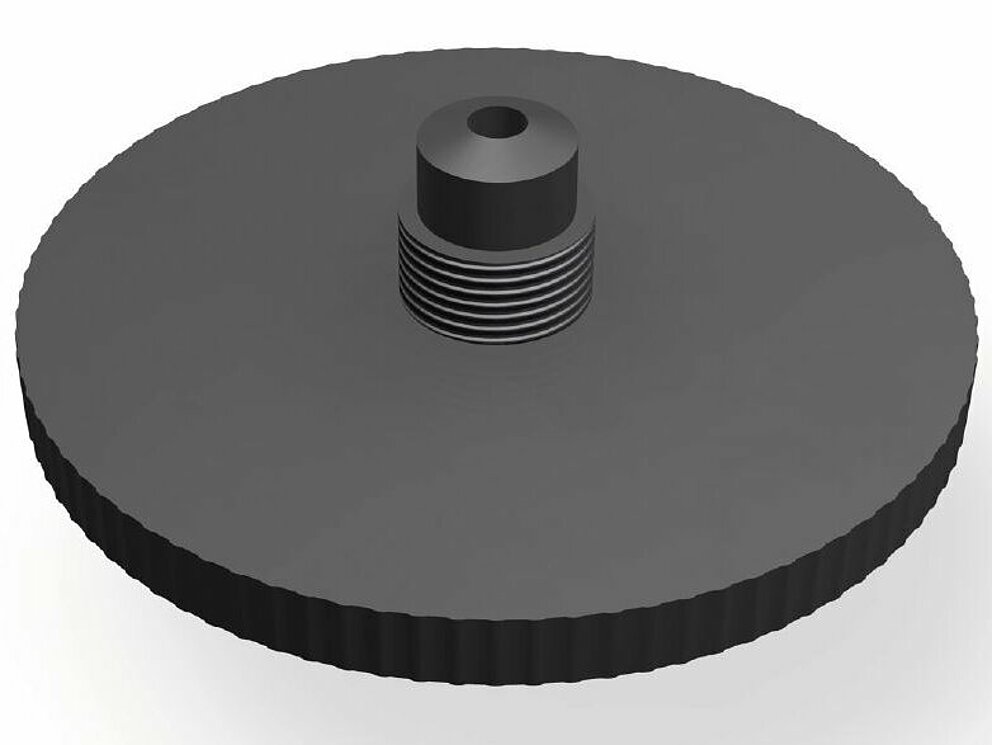

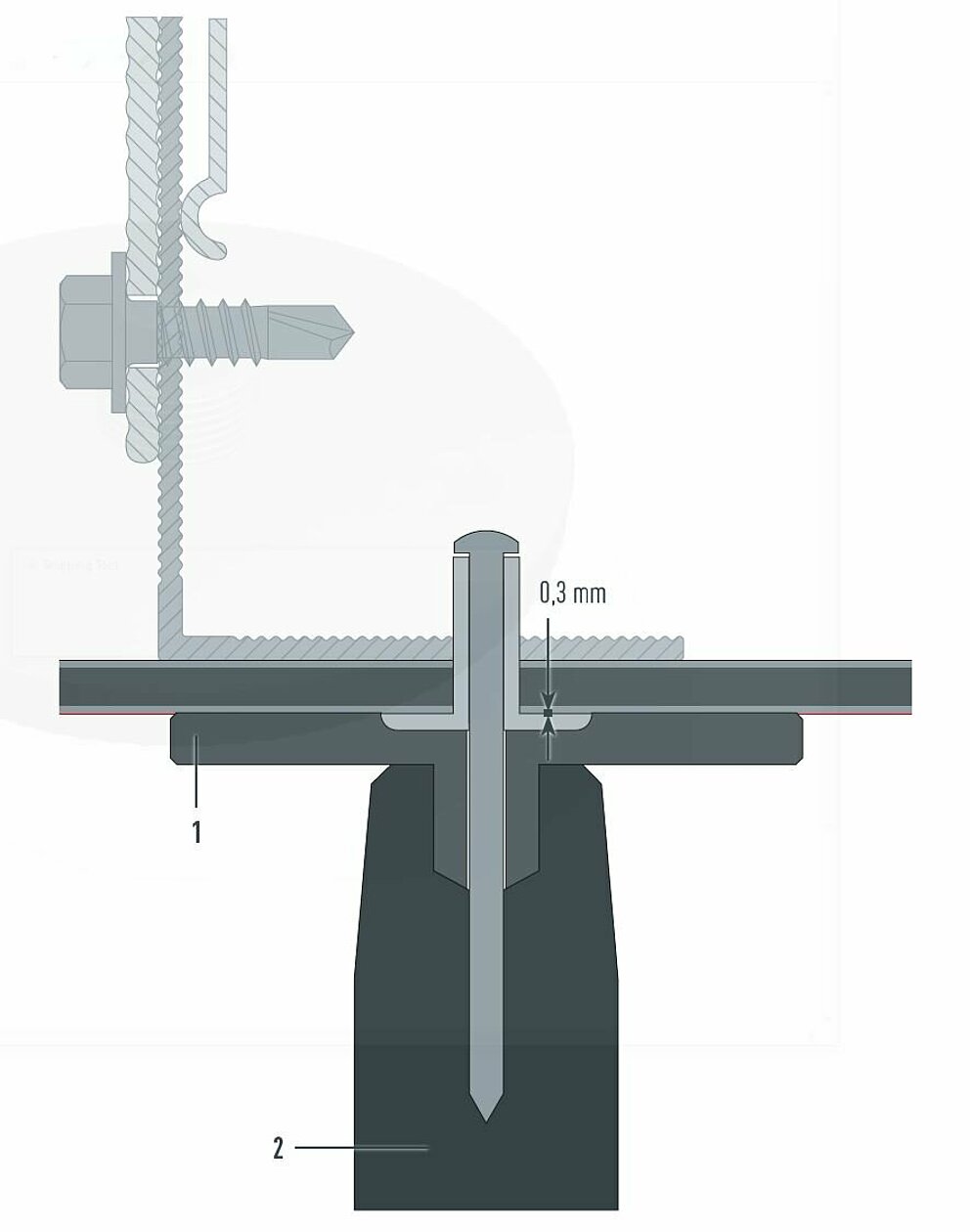

1 platemunnstykke

2 Popnagleverktøy

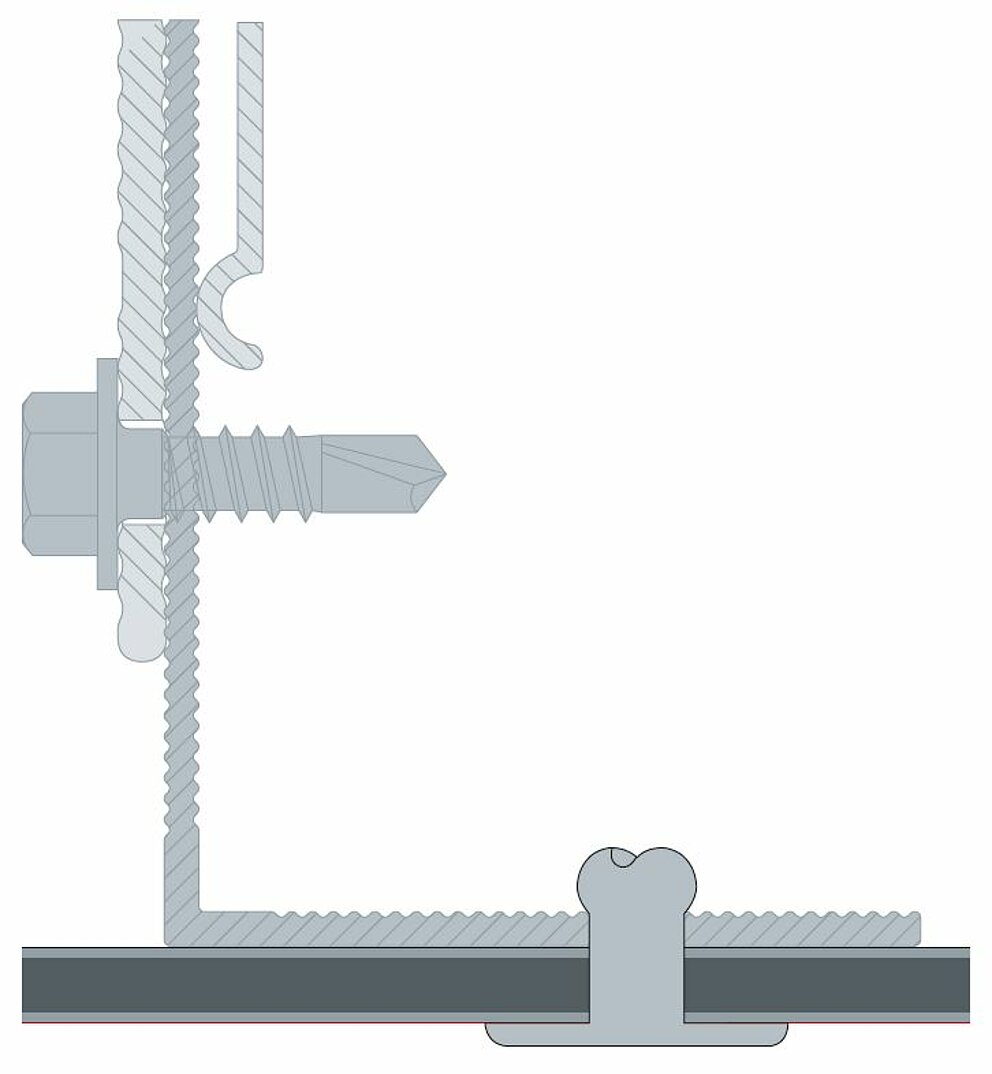

Fast punkt

I dette tilfellet er det ikke mulig å forskyve platen, siden PREFABOND aluminiumskomposittplaten på dette punktet er fast forbundet med underkonstruksjonen.
Til dette forbores platene med en bor ⌀ 5,1 mm eller ⌀ 9,5 mm.

  • Ved en hullstørrelse på ⌀ 9,5 mm må borehullet fylles ut med festepunkthylse ⌀ 9,5 til ⌀ 5,1 mm.
  • Ved en hullstørrelse på ⌀ 5,1 mm er ingen festepunkthylse nødvendig.

Underkonstruksjonen forbores alltid med en hullstørrelse på ⌀ 5,1 mm.

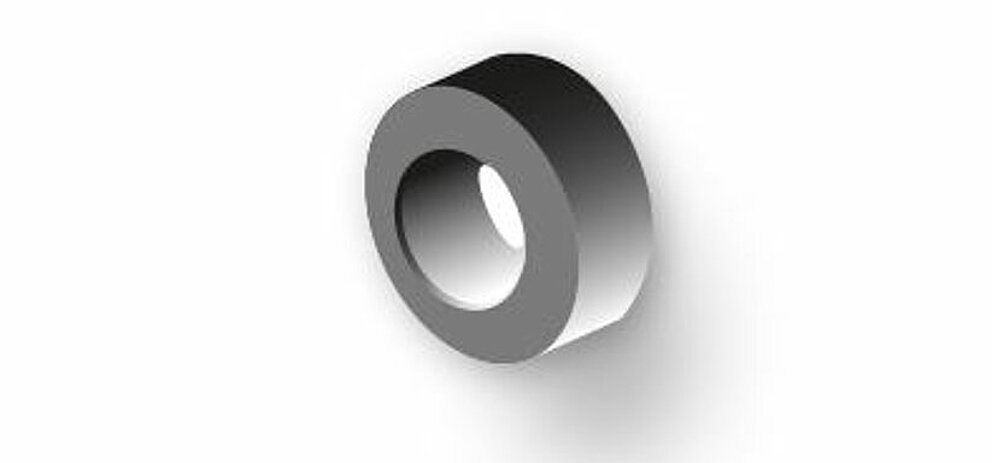

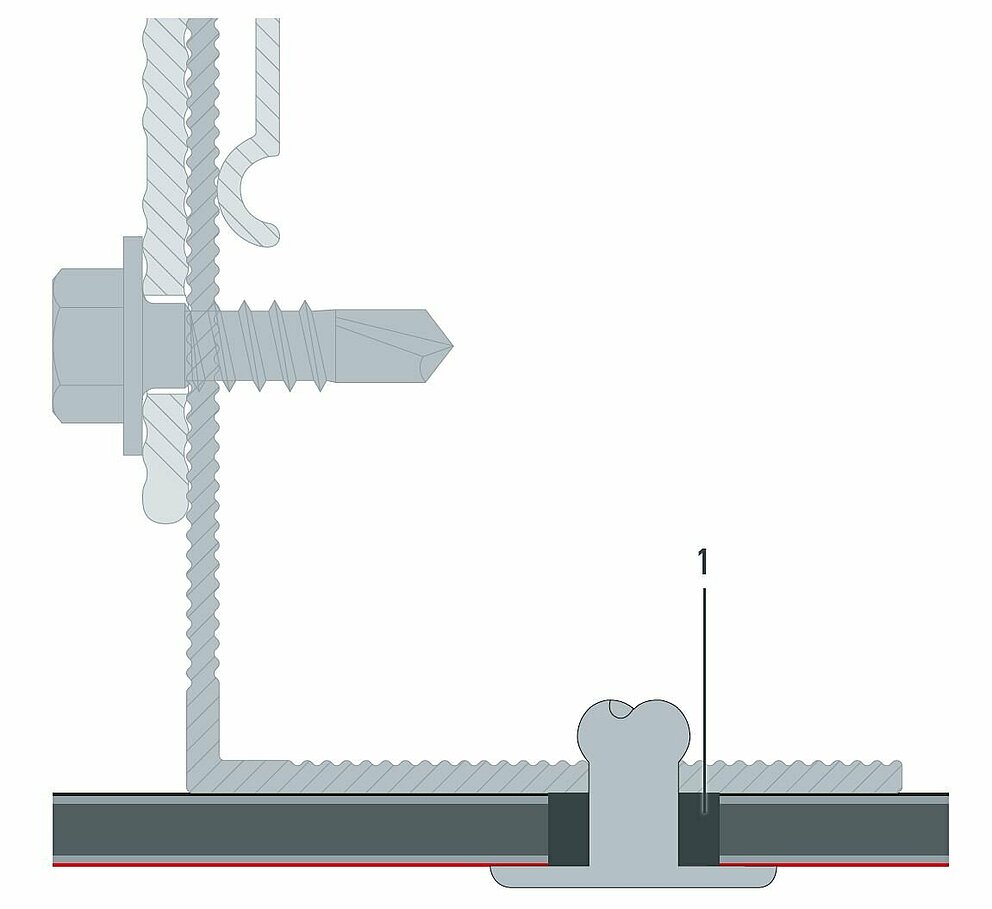

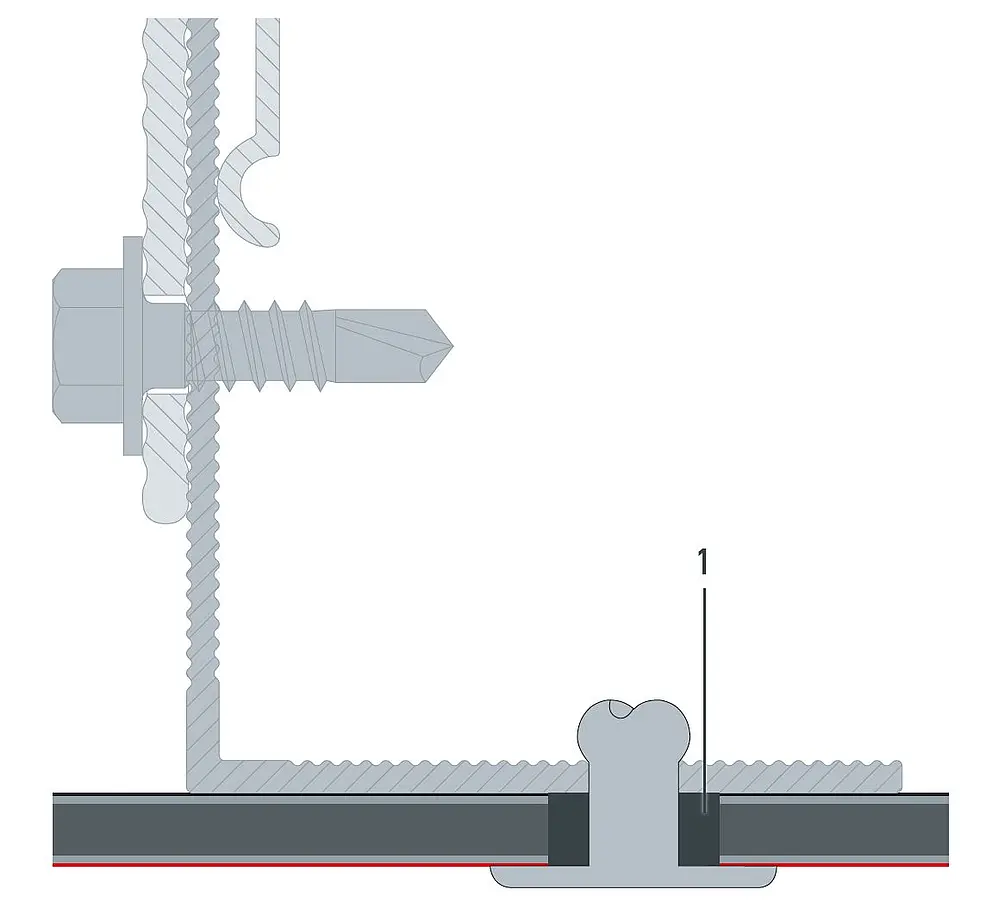

1 festepunkthylse

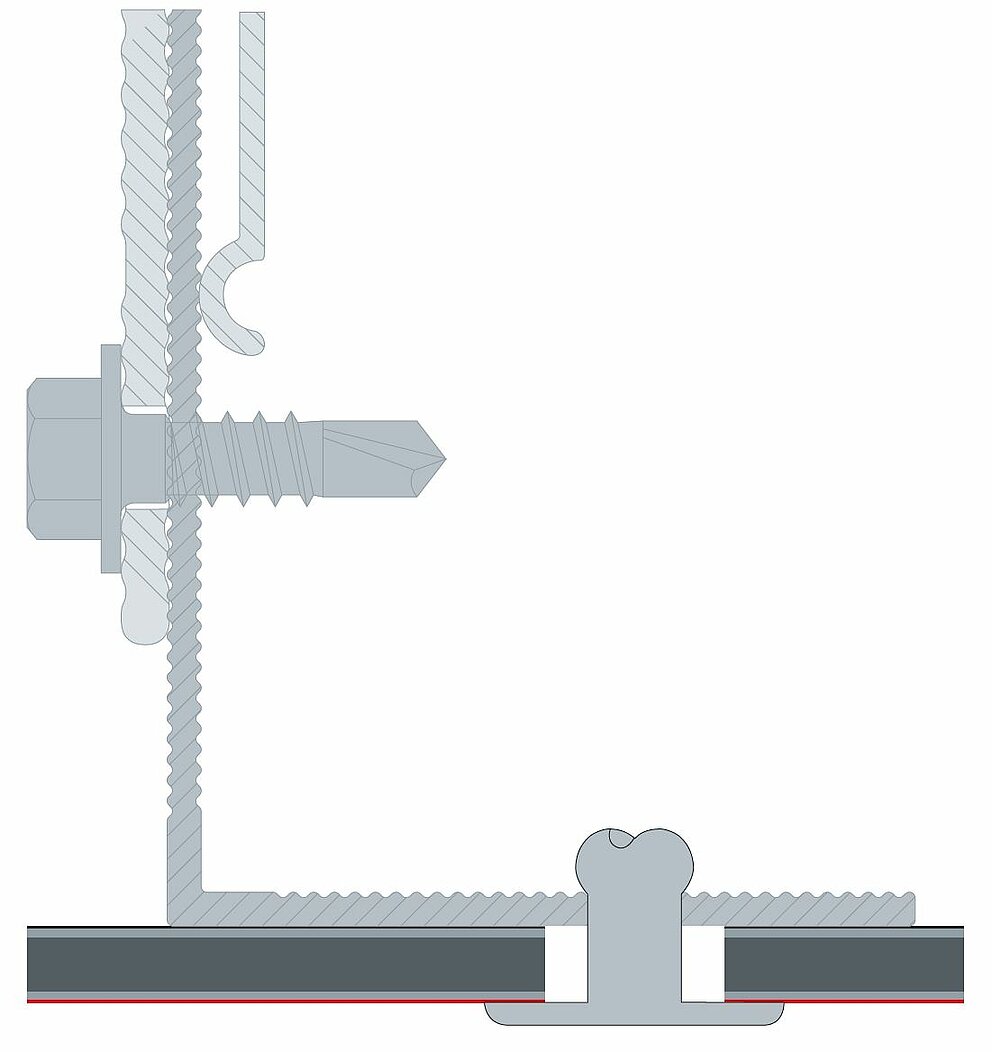

Glidepunkt

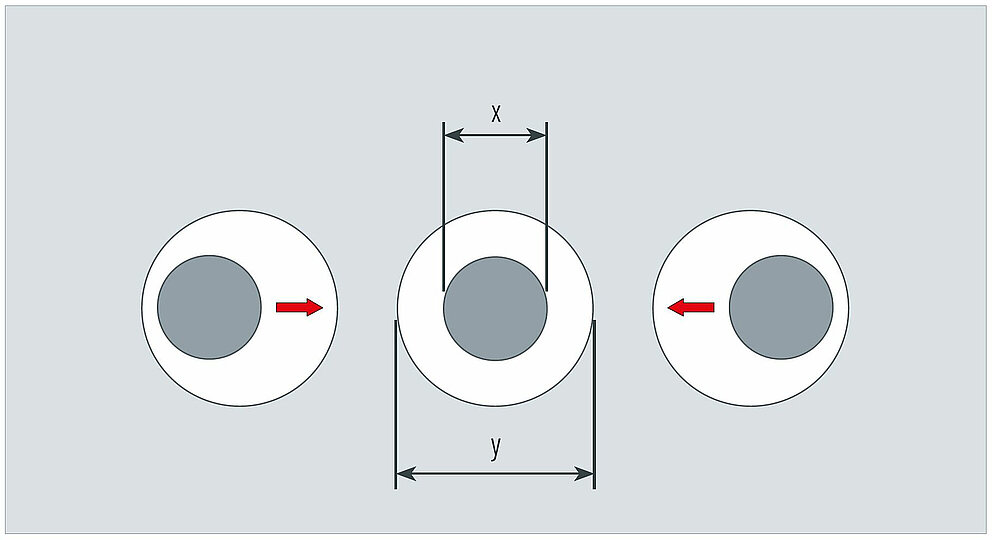

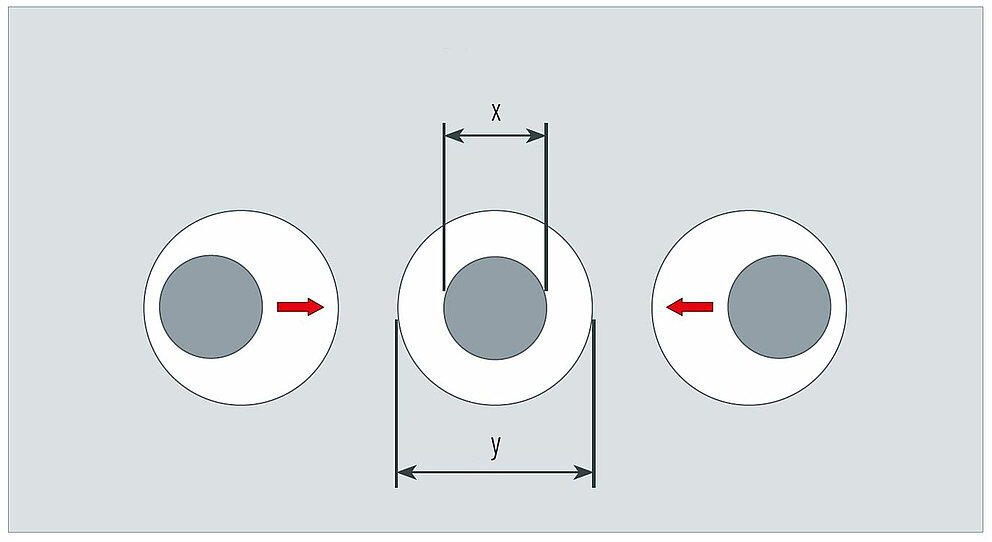

Borehullet er større enn diameteren på festemiddelet. Alle festehullene i platen forbores med en bor ⌀ 9,5 mm. Underkonstruksjonen forbores alltid med en hullstørrelse på ⌀ 5,1 mm. Bare på denne måten kan et glidepunkt ta opp platens termiske materialutvidelse.

Skrudd på underkonstruksjon i metall

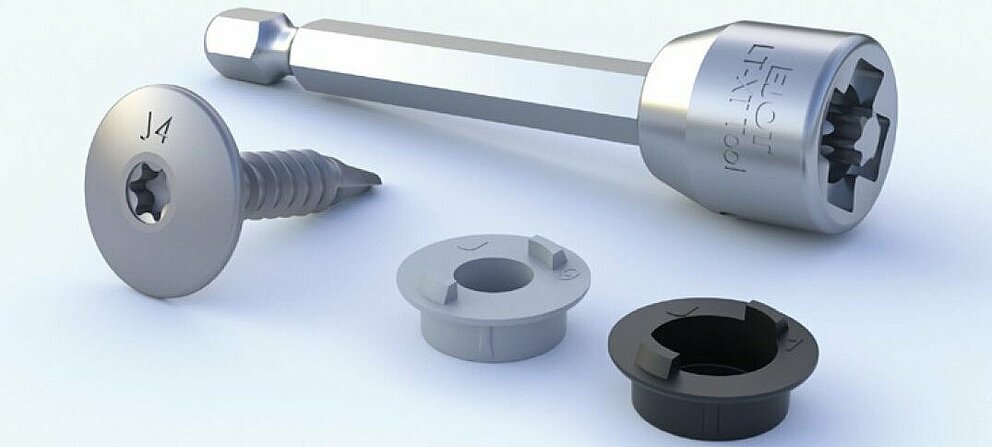

Det mekaniske festesystemet skrudd består av en fasadeskrue, en spesialbit LT-XT TOOL TX 25 og tilpassede feste- og glidepunkthylser.

For å oppnå sentrisk boring av underkonstruksjonen, bruk utelukkende den sentreringshylsen som er tilpasset festesystemet for feste- og glidepunkter.

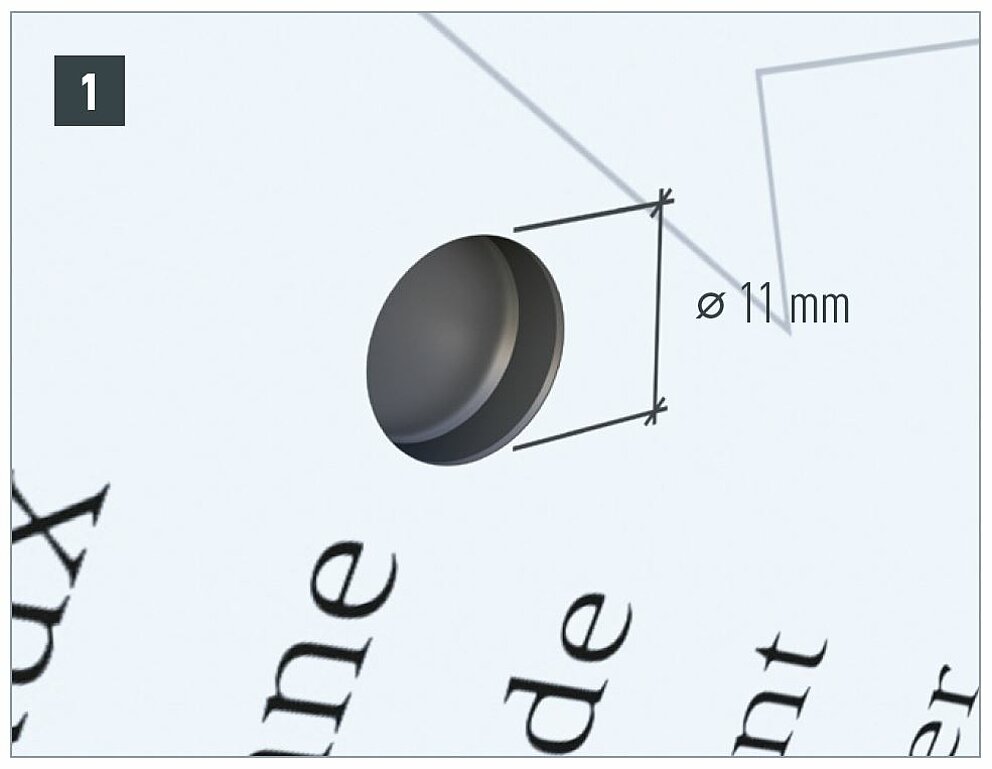

  • Alle festehull, uavhengig av om det er feste- eller glidepunkter, forbores utelukkende med en hullstørrelse på ⌀ 11 mm (bilde 1).

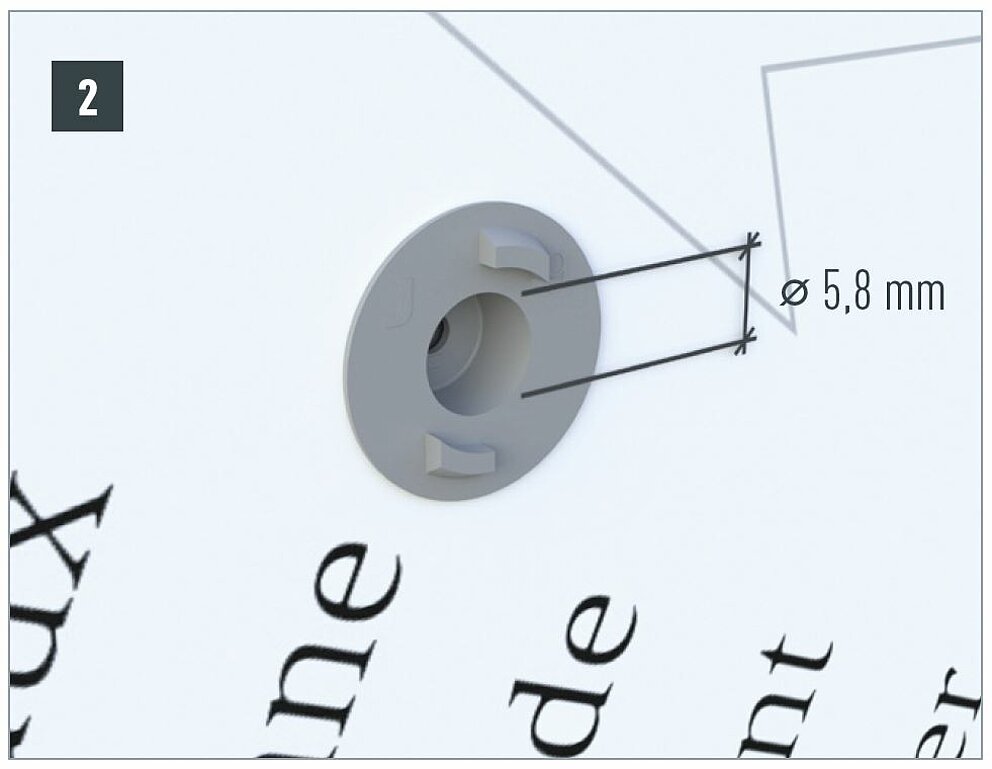

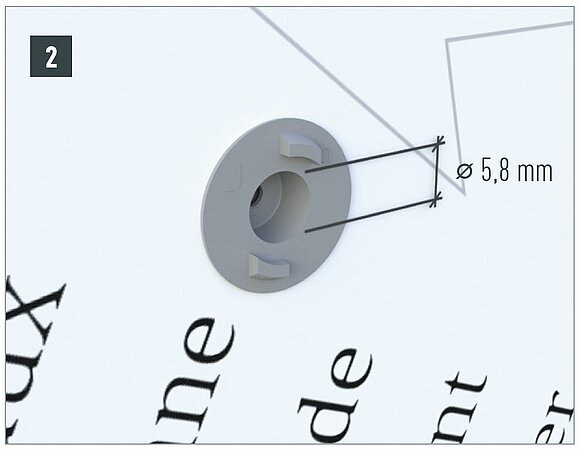

  • Sett inn festepunkthylse, som reduserer borehullet fra ⌀ 11 til ⌀ 5,8 mm og holder platen i en fast definert posisjon slik at ingen forskyvning lenger er mulig (bilde 2).

Fast punkt

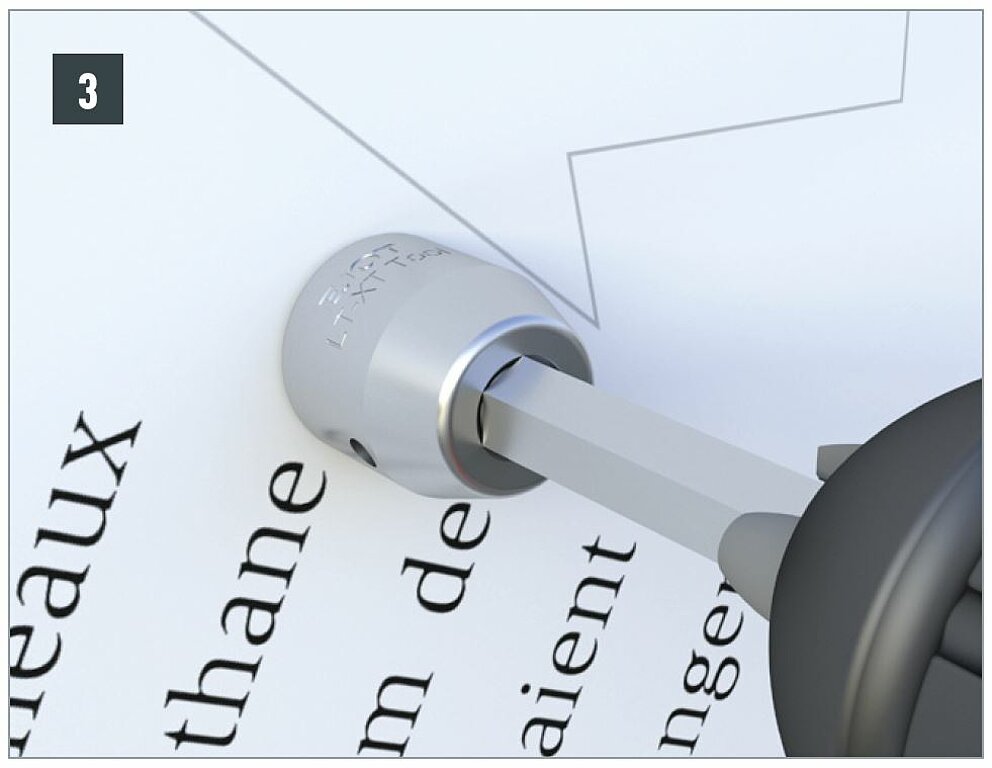

  • Deretter roter festepunkthylsen noen omdreininger med LT-XT-verktøyet, slik at beskyttelsesfolien skjæres opp (bilde 3).

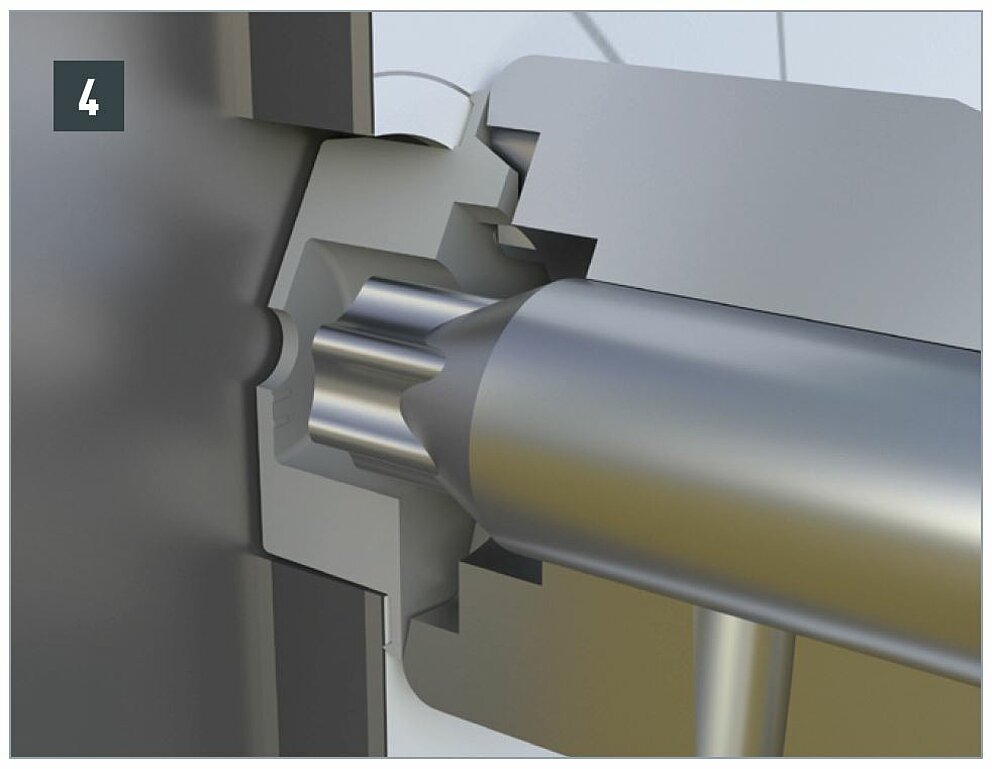

  • Festepunkthylsen har en liten grad på baksiden som skjærer i folien (bilde 4).

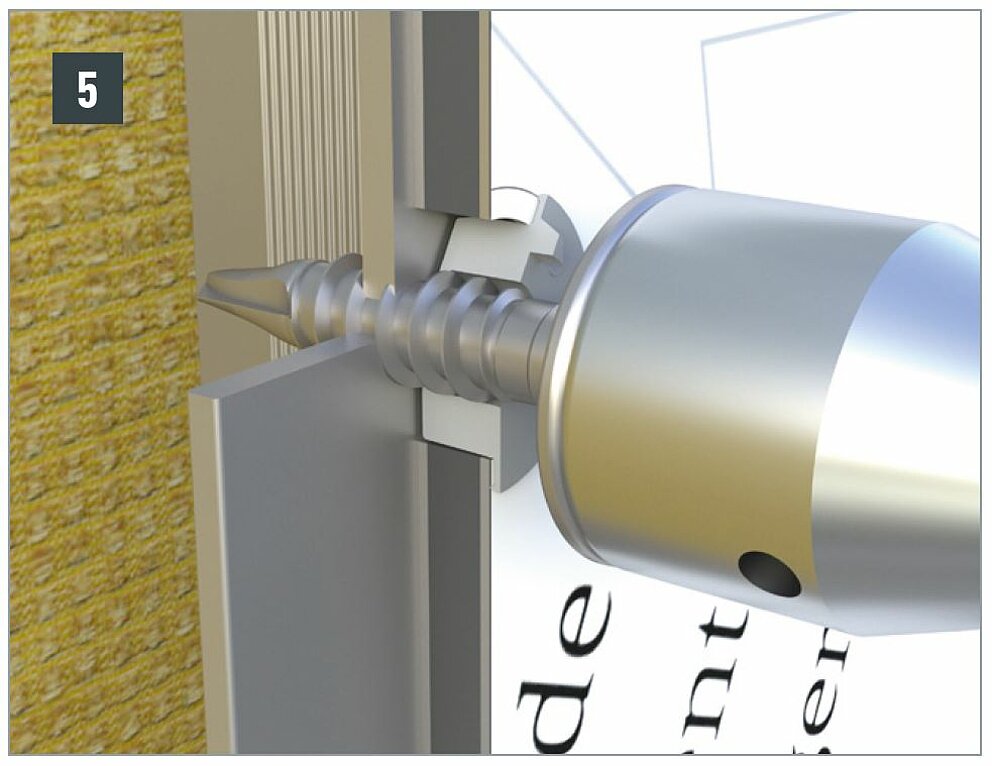

  • Deretter sett festeskruen midt i festepunkthylsen og skru den sentrisk inn (bilde 5).

Glidepunkt

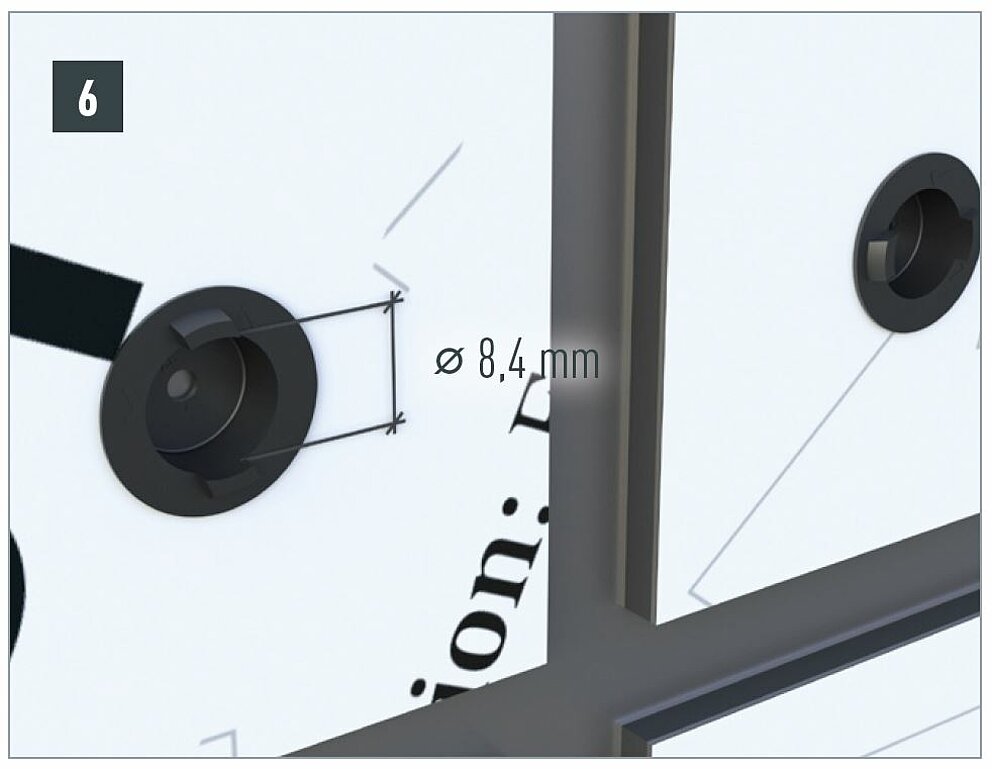

  • Sett inn glidepunkthylse, som reduserer borehullet fra ⌀ 11 til ⌀ 8,4 mm og deretter tar opp platens utvidelse. På samme måte som for festepunkthylsen roteres glidepunkthylsen noen omdreininger, slik at beskyttelsesfolien skjæres opp (bilde 6).

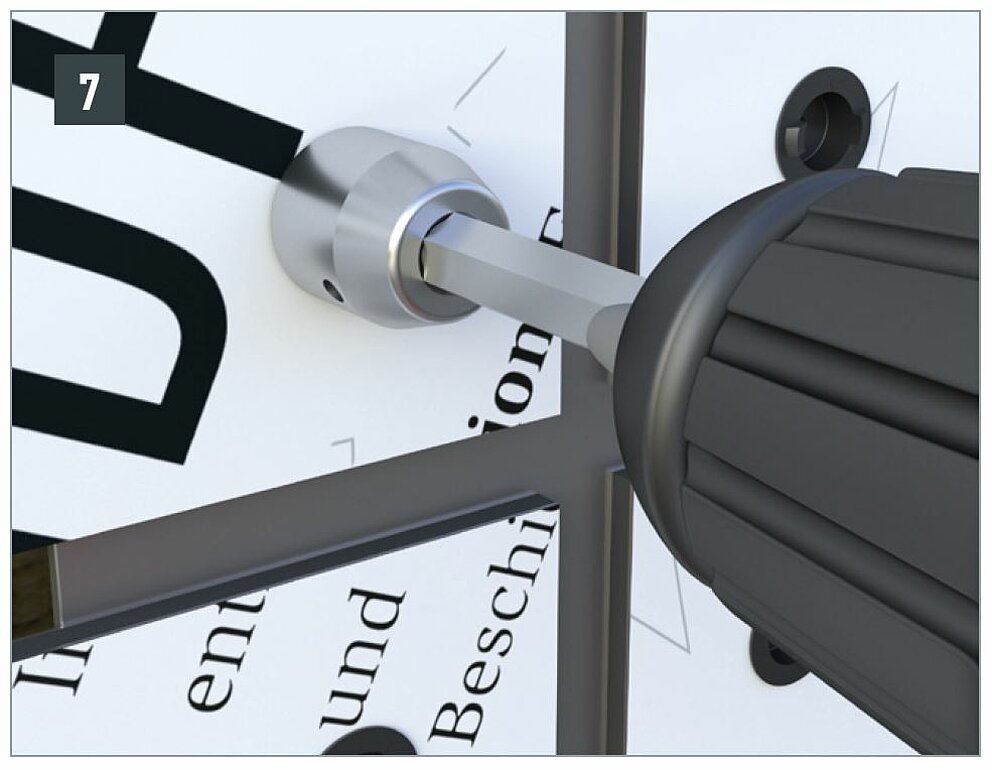

  • Deretter sett festeskruen midt i glidepunkthylsen og skru den sentrisk inn (bilde 7).

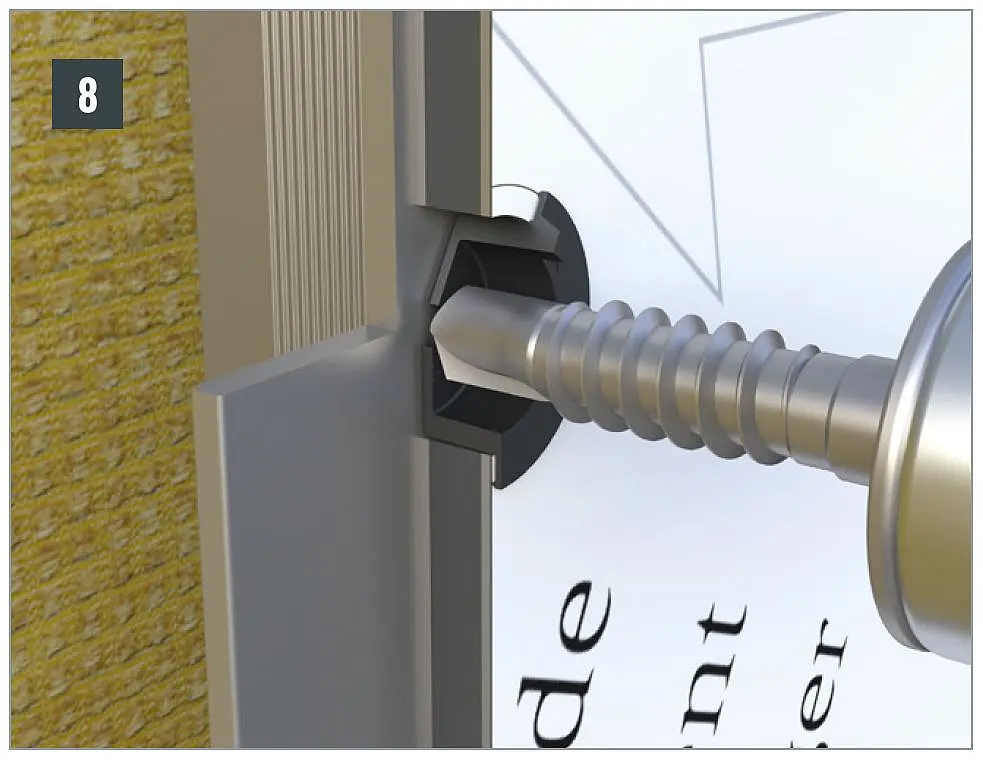

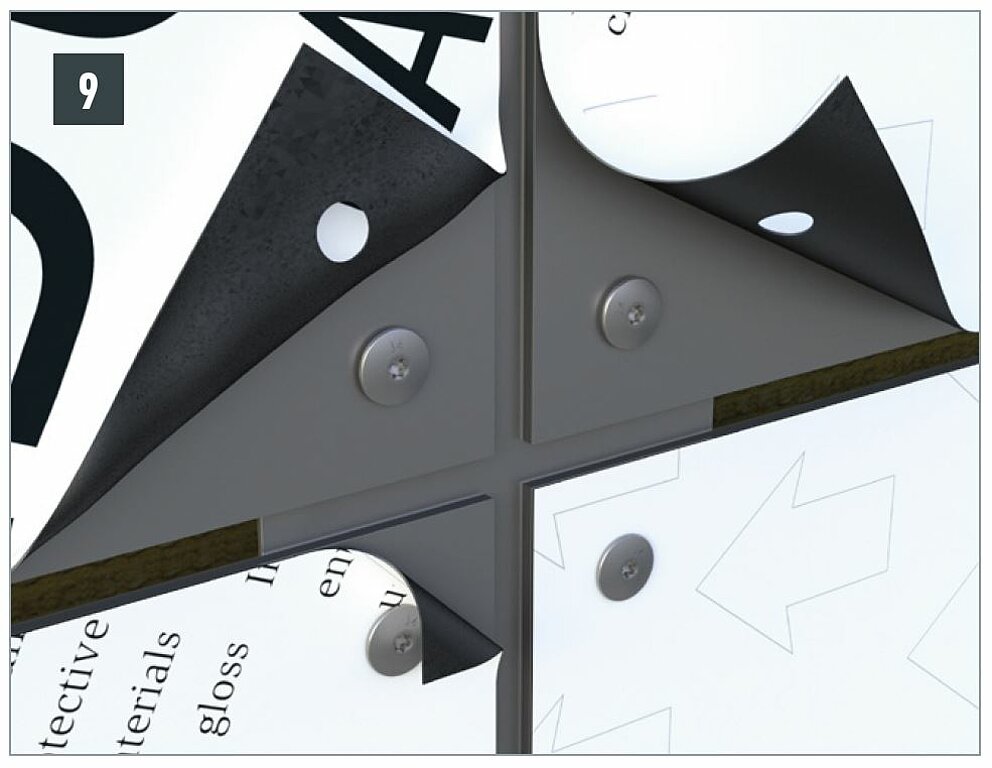

  • På grunn av den lille graden på baksiden av feste- og glidepunkthylsen kan folien i siste trinn enkelt trekkes av PREFABOND aluminiumskomposittplaten (bilde 8).

Skrudd på underkonstruksjon i tre

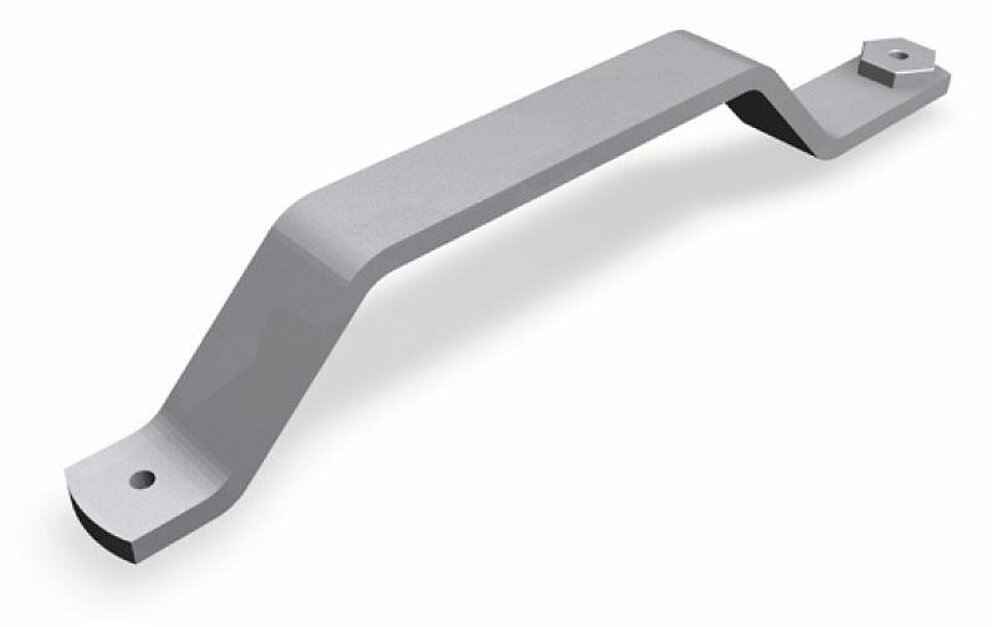

For å oppnå sentrisk boring av underkonstruksjonen, bruk utelukkende den passende bøyleboreanordningen, som overfører sentrum av borehullet i en komposittplate til treunderkonstruksjonen.

Riss opp beskyttelsesfolien lett rundt borehullet med PREFA foliekutter ⌀ 9,5 mm, slik at beskyttelsesfolien enkelt kan trekkes av etter at monteringen er fullført. Ellers kan det skje at folien klemmes mellom platen og undersiden av skruehodet, noe som gjør avtrekkingen vanskeligere.

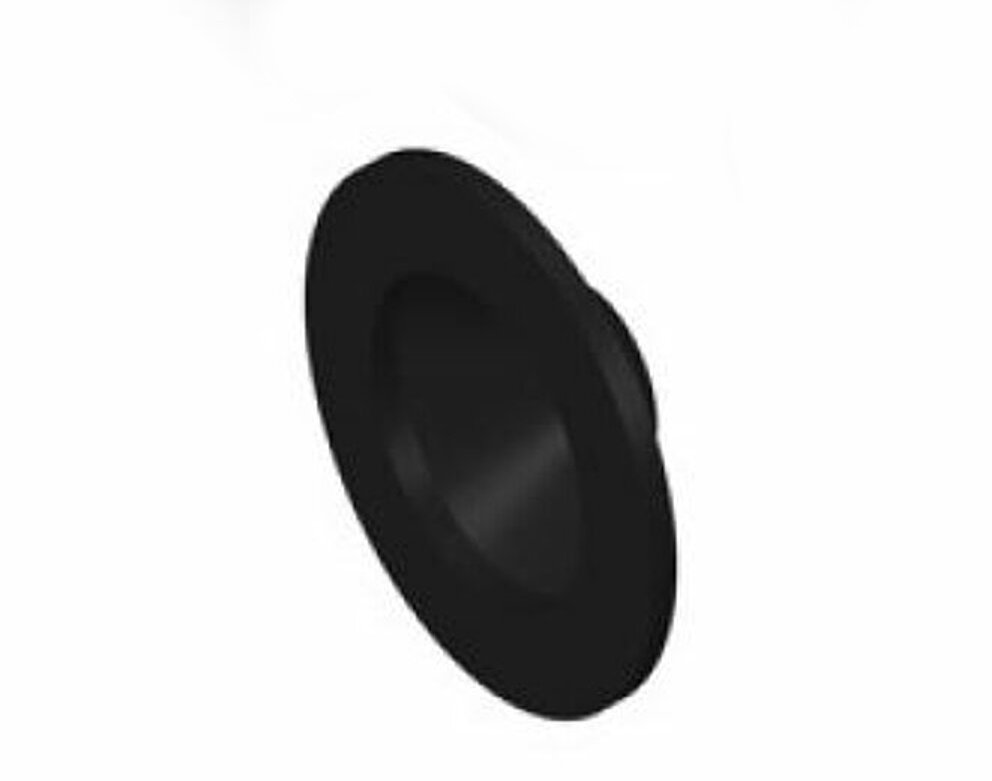

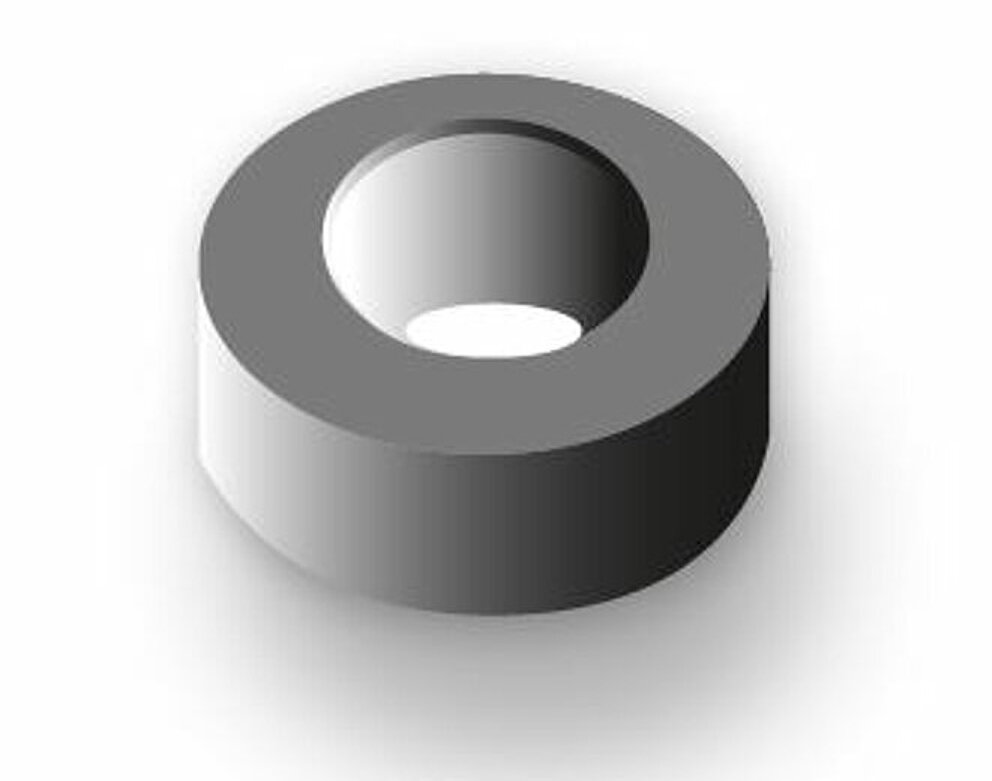

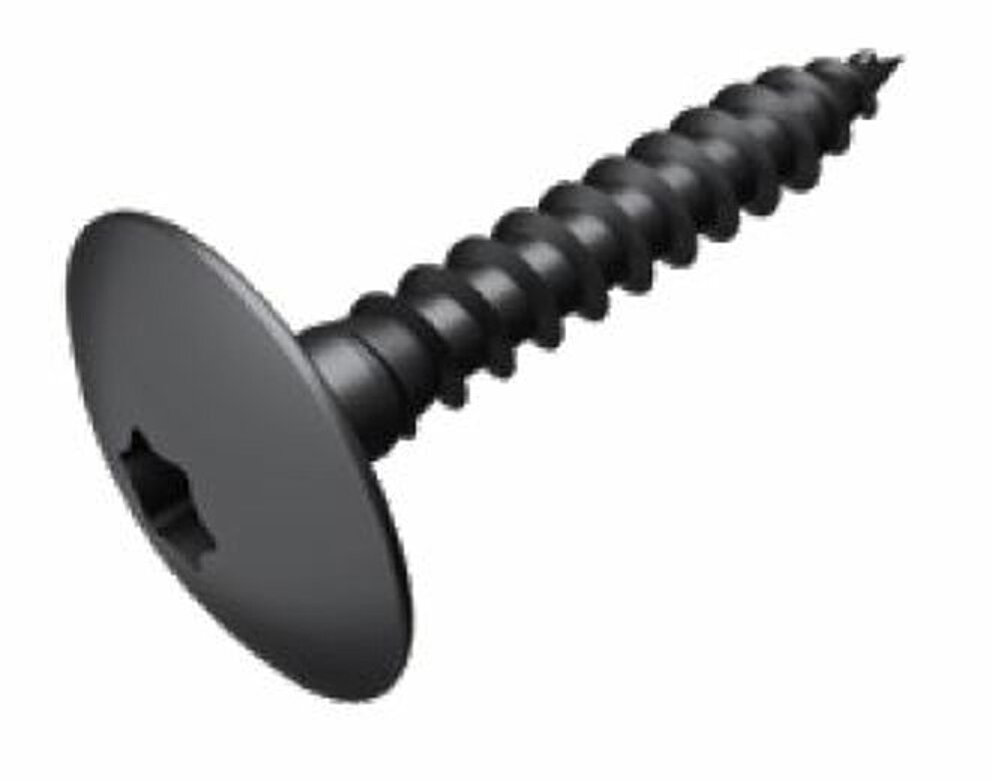

Hullstørrelsen for festepunktene er alltid ⌀ 9,5 mm, uavhengig av om det er feste- eller glidepunkt. Treunderkonstruksjonen forbores ved hjelp av bøyleboreanordningen for treunderkonstruksjon ⌀ 9,5 mm til ⌀ 3,3 mm, for både å muliggjøre rettvinklet og sentrisk innføring av skruen og for å forhindre at kantbjelken sprekker. Trykk deretter fasadesentreringspakningen inn i hvert borehull, uavhengig av om det er feste- eller glidepunkt.

Merknad

For å beskytte treunderkonstruksjonen mot inntrengende vann er det viktig å utstyre alle vertikale bæreprofiler med et EPDM-tetningsbånd. Dette må på hver side overstige kantbjelken med min. 5 til 10 mm.

Fast punkt

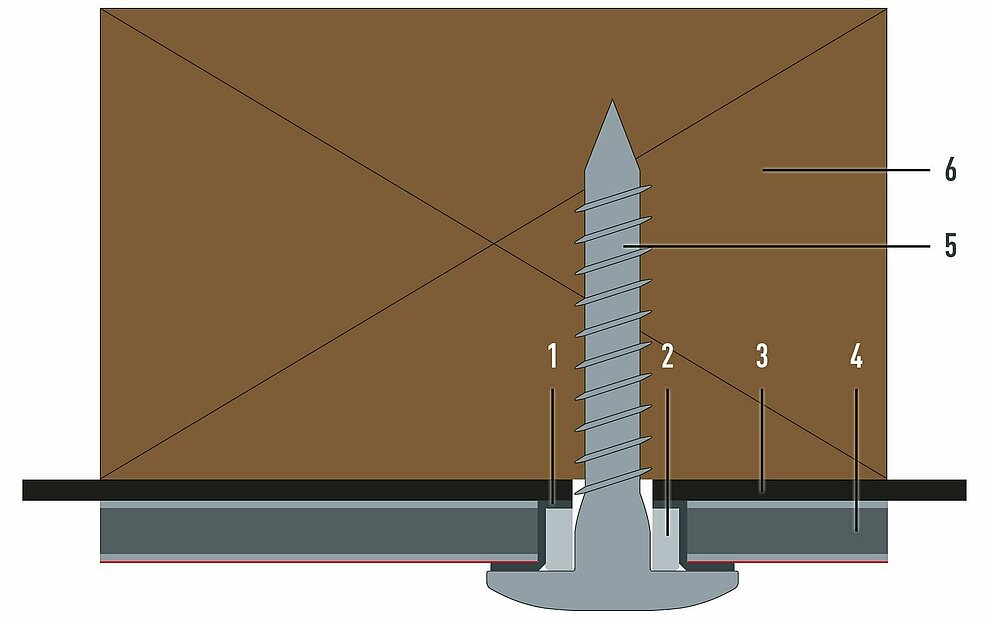

Siden PREFABOND aluminiumskomposittplaten på dette punktet er fast forbundet med treunderkonstruksjonen, forhindres forskyvning av platen med et fastpunkt. For å oppnå et fastpunkt, trykk festepunkthylse ⌀ 8,5 mm til ⌀ 5,1 mm inn i borehullet. I neste trinn kan skruen skrus inn.

1 fasade-tetningsring
2 festepunkthylse
3 EPDM-tettebånd

4 PREFABOND
5 fasadeskrue
6 Treunderkonstruksjon

Merknad

Trekk til skruen med moderat dreiemoment slik at skruen holder platen tilstrekkelig i posisjon uten å presse fasadesentreringspakningen ut under skruehodet.

Glidepunkt

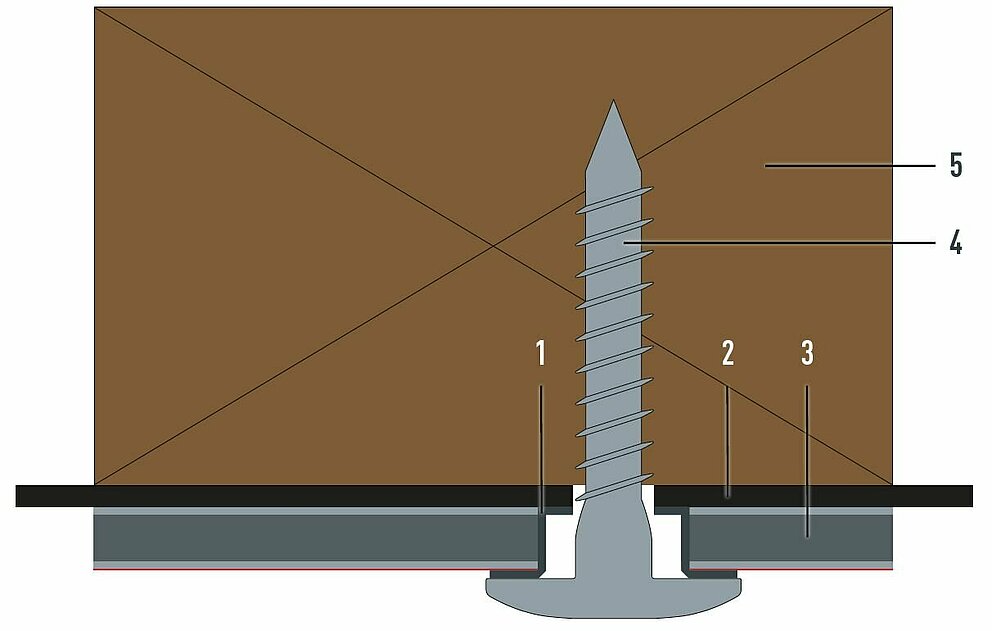

Ved mekanisk feste på en treunderkonstruksjon utføres glidepunktet på samme måte som fastpunktet. Den eneste forskjellen er at det ikke legges inn en hylse i fasadesentreringspakningen.

1 fasade-tetningsring
2 EPDM-tettebånd
3 PREFABOND

4 fasadeskrue
5 Treunderkonstruksjon

Limfeste

1 Lim (limstripe)
2 Dobbeltsidig montasjetape

3 PREFABOND

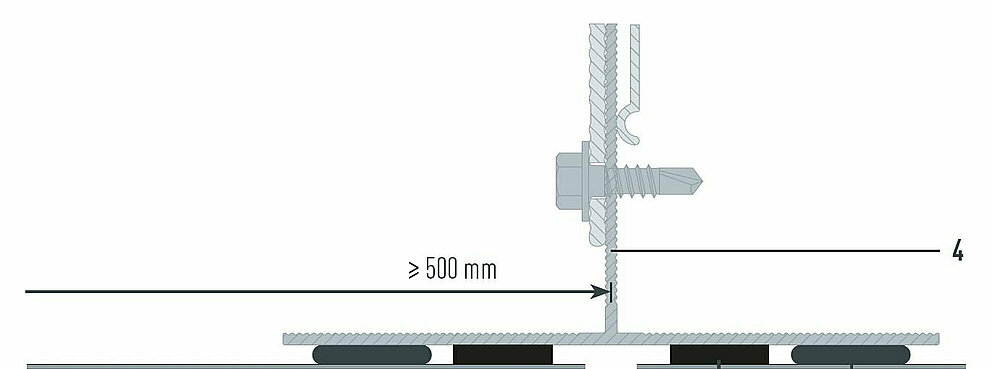

4 Metall-UK

underkonstruksjon

Følgende punkter må tas i betraktning for underkonstruksjonen:

  • Bruk kun glatte profiler, siden rillete bæreprofiler ikke kan avfettes ordentlig.
  • Sørg for at underkonstruksjonens bæreprofiler utelukkende er blanke og ikke belagte, for å sikre optimal heft.
  • Utfør limingen kun vertikalt.
  • Avstanden i underkonstruksjonen må ikke være større enn 500 mm.
  • Hvis større plater og ytterligere avstander i underkonstruksjonen skal brukes, må det på forhånd absolutt konfereres med limprodusenten.
  • Liming på en treunderkonstruksjon krever økt aktsomhet og skal kun utføres i direkte samråd med produsenten av limesystemet.

Limesystem

Følgende punkter må tas i betraktning for limesystemet:

  • Overhold produsentens spesifikasjoner for temperatur og luftfuktighet.
  • Før en limeloggsrapport slik limprodusenten krever.
  • Merk produktets utløpsdato.
  • Sørg for at minste tykkelse på limstripe og dobbeltsidig tape overholdes.
  • Overhold foreskrevne avluftings- og tørketider.
  • Følg krav og sikkerhetsdatablader for personlig verneutstyr.

Komposittplate

Følgende punkter må tas i betraktning for PREFABOND aluminiumskomposittplate:

  • Forbehandling av platene skal utføres i henhold til limprodusentens bearbeidingsretningslinjer (primer, lett sliping, avfetting osv.).
  • Maksimalt plateformat skal overholdes i henhold til bearbeidingsretningslinjen og godkjenningen fra limprodusenten.
  • Monteringen av komposittplatene må være i samsvar med brannvernkonseptet.
  • Liming av undersider er underlagt særlig aktsomhet og skal planlegges i samråd med limprodusenten. Ved tvil skal det foreses en ekstra mekanisk sikring av kledningen.

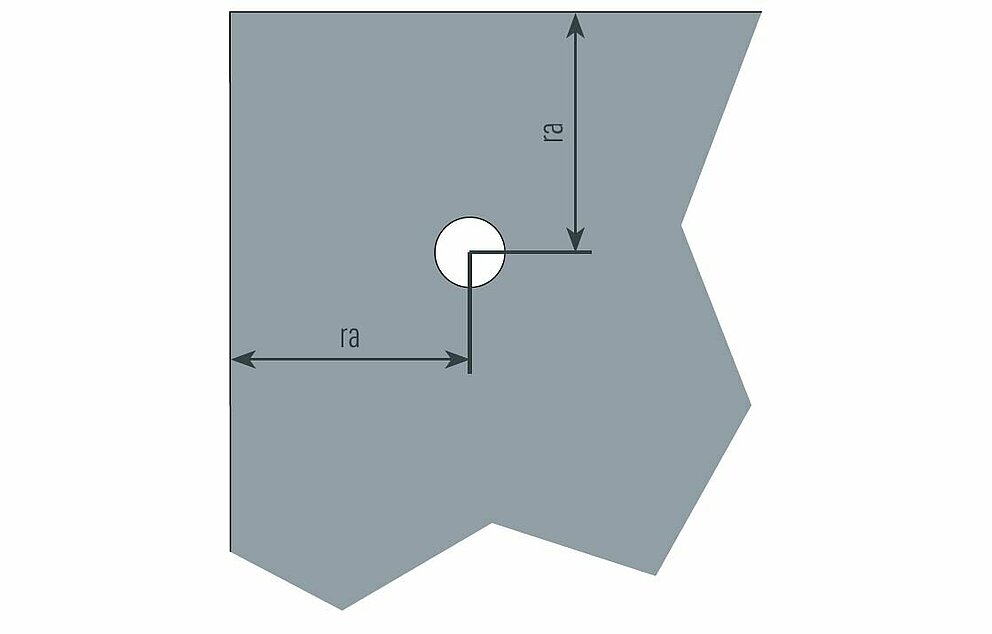

Festeavstand

De horisontale avstandene [X] for de vertikale bæreprofilene følger av de statiske kravene. En individuell, objektspesifikk planlegging er uunngåelig!

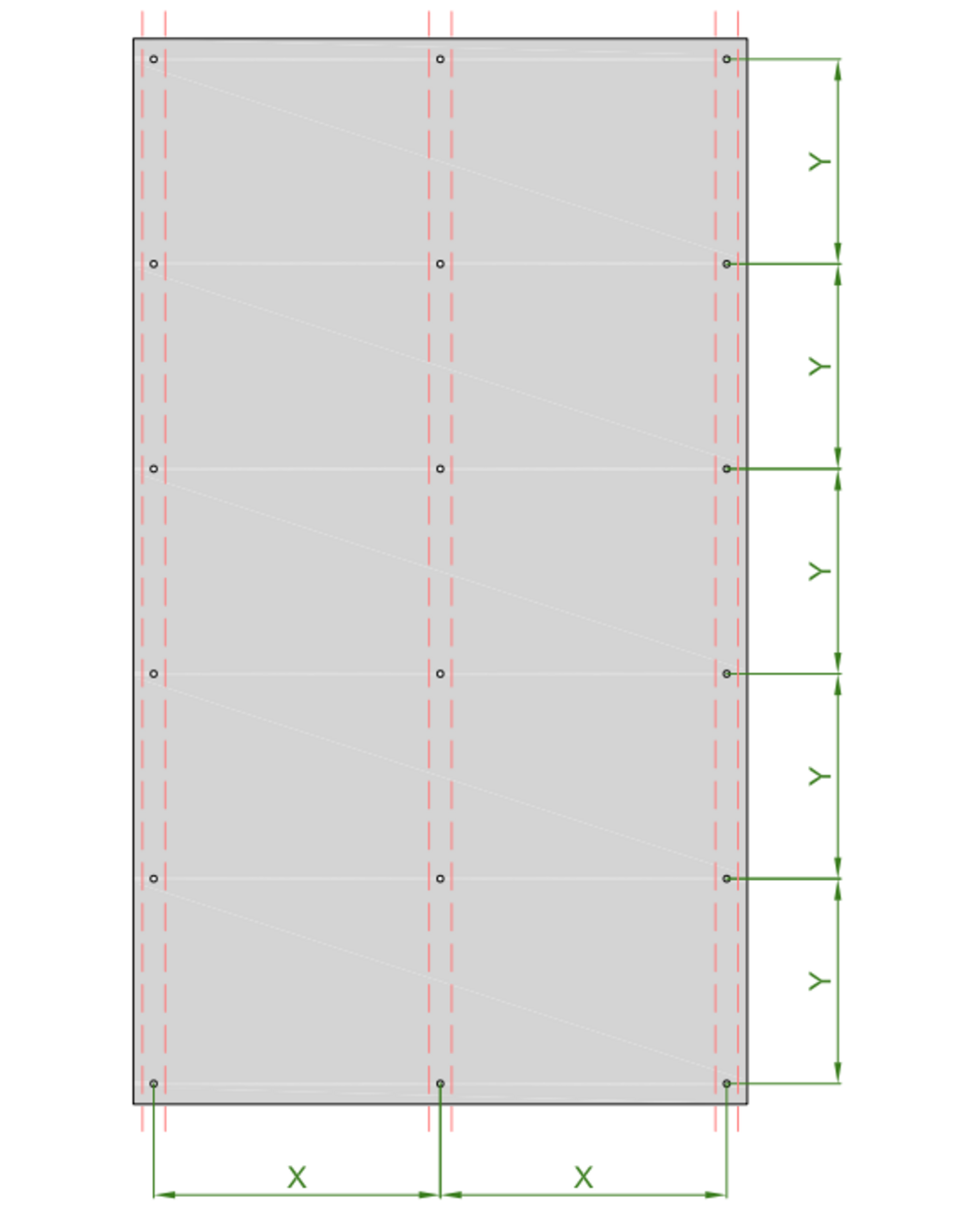

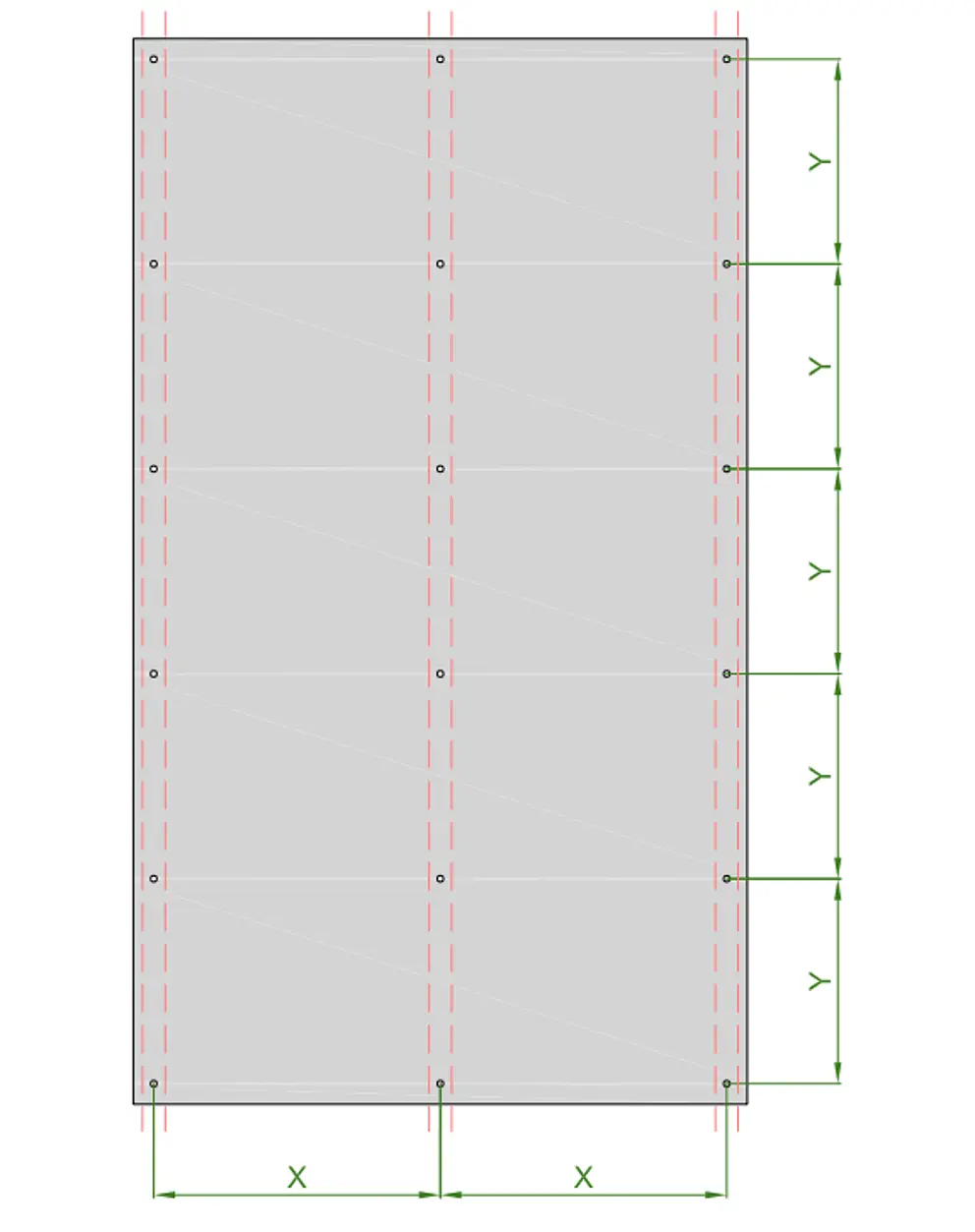

Y … (langs bæreprofilen) = maks. 500 mm

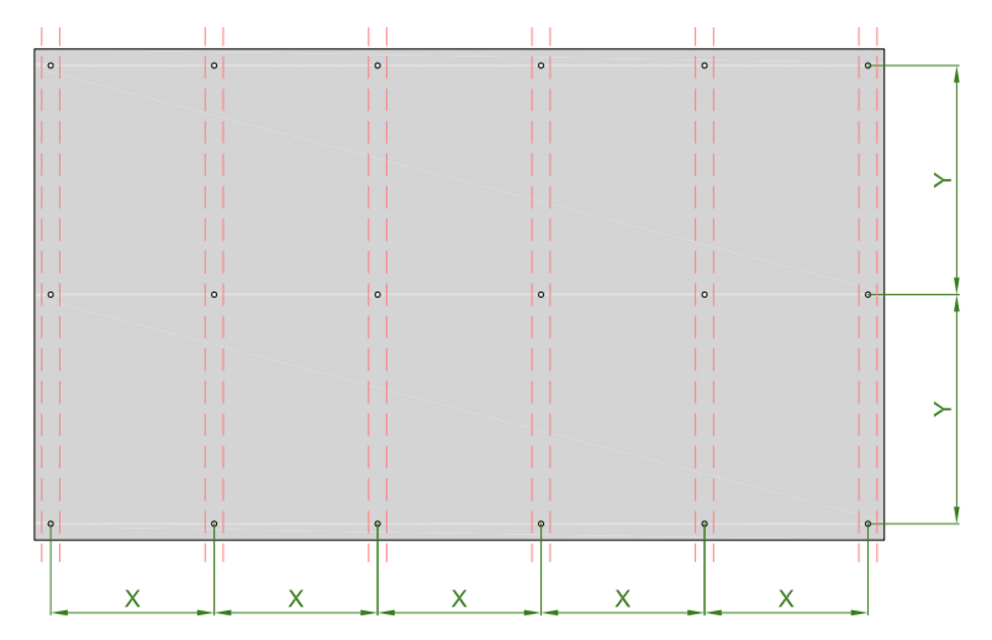

X … senteravstand bæreprofiler (mekanisk feste) = maks. 800 mm
X … senteravstand bæreprofiler (limt feste) = i henhold til limprodusentens spesifikasjoner

PREFA anbefaler at underkonstruksjonsavstandene ved mekanisk feste ikke velges større enn 800 mm. Ved limt feste skal underkonstruksjonsavstandene overholdes i henhold til spesifikasjonen fra limprodusenten. Ellers kan det avhengig av farge, glansgrad og lysinnfall oppstå bølger i den visuelle oppfatningen.

PREFABOND aluminiumskomposittplater kan på undersider festes mekanisk og også limes. Det anbefales å ikke overskride avstanden mellom festeskinner i et rutenett på 500 × 500 mm.

Merknad

Hvis avstanden velges for stor, kan det avhengig av farge, glansgrad og lysinnfall tegne seg en krumming av platen.
