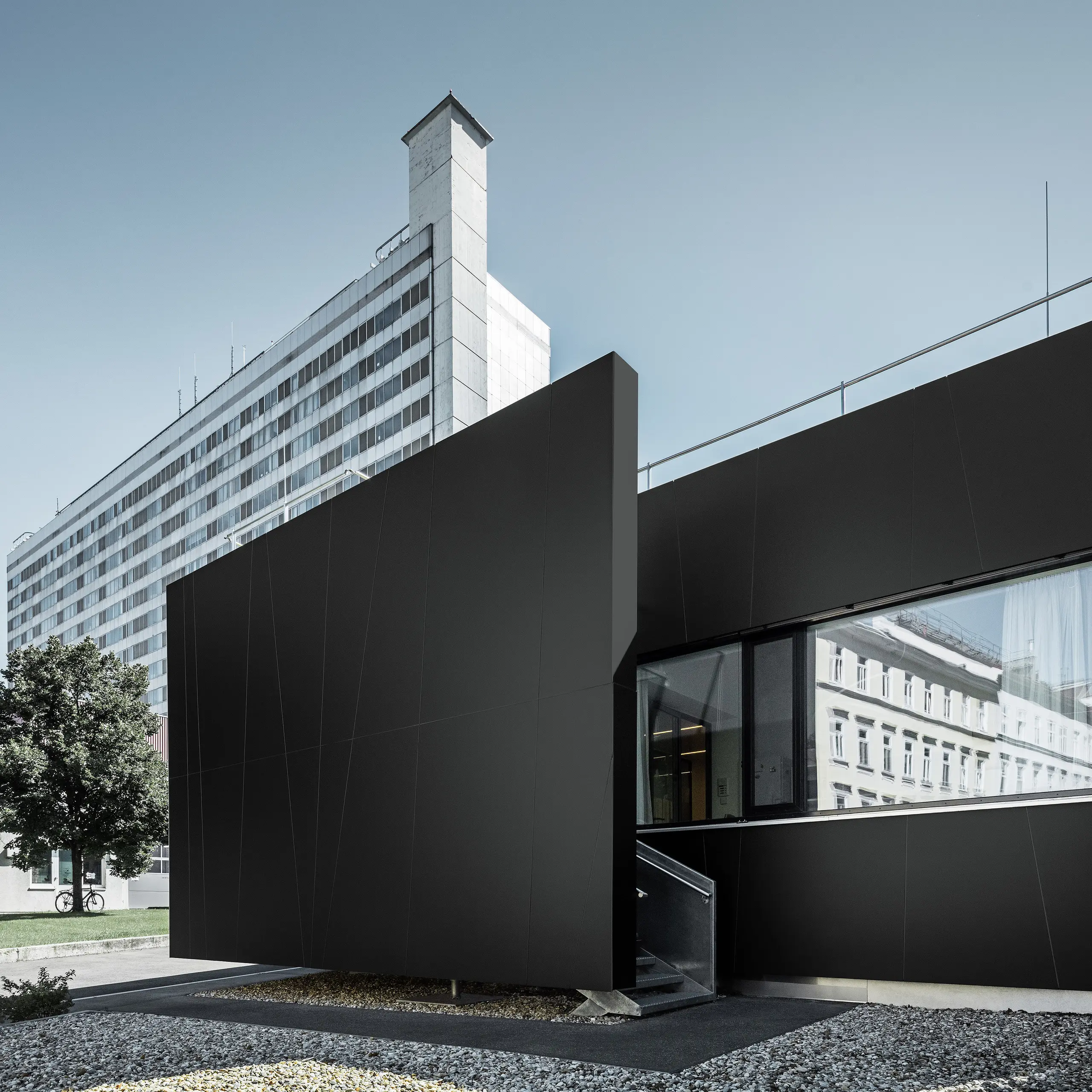

Forsiden av det sentrale akuttmottaket til Klinik Landstraße i Juchsgasse i Wien, Østerrike, ble kledd med PREFABOND aluminiumskomposittplater i gråsvart.

Aluminiumkomposittplate

For store og små planer: Med PREFABOND aluminiumskomposittplate er det mulig å realisere ideer på en imponerende måte.

+10
Les videre

PREFABOND aluminiumskomposittplate passer perfekt til fasadekledning, både på store og små flater. Den ser flott ut, og den spesielle materialblandingen gjør den svært stabil.

I tillegg er den meget korrosjons- og værbestandig, med høy bøyefasthet og støtfasthet. I tillegg gir den store muligheter for formgiving, med alle fordelene som ligger i den opphengte, luftede fasaden.

PREFABOND består av to aluminiumsplater som plasseres på begge sider av en FR-kjerne (fire retardant = brannhemmende) og festes ved hjelp av en smelteprosess. Siden festemetoden er både kjemisk og mekanisk, er denne forbindelsen spesielt robust. Slik sørger aluminiumskomposittplaten for at alle overflater holder seg plane og stabile.

Aluminiumskomposittplaten egner seg for fasadeutforming og mange byggetiltak:

  • Luftede fasadekonstruksjoner
  • Kledning av balkonger

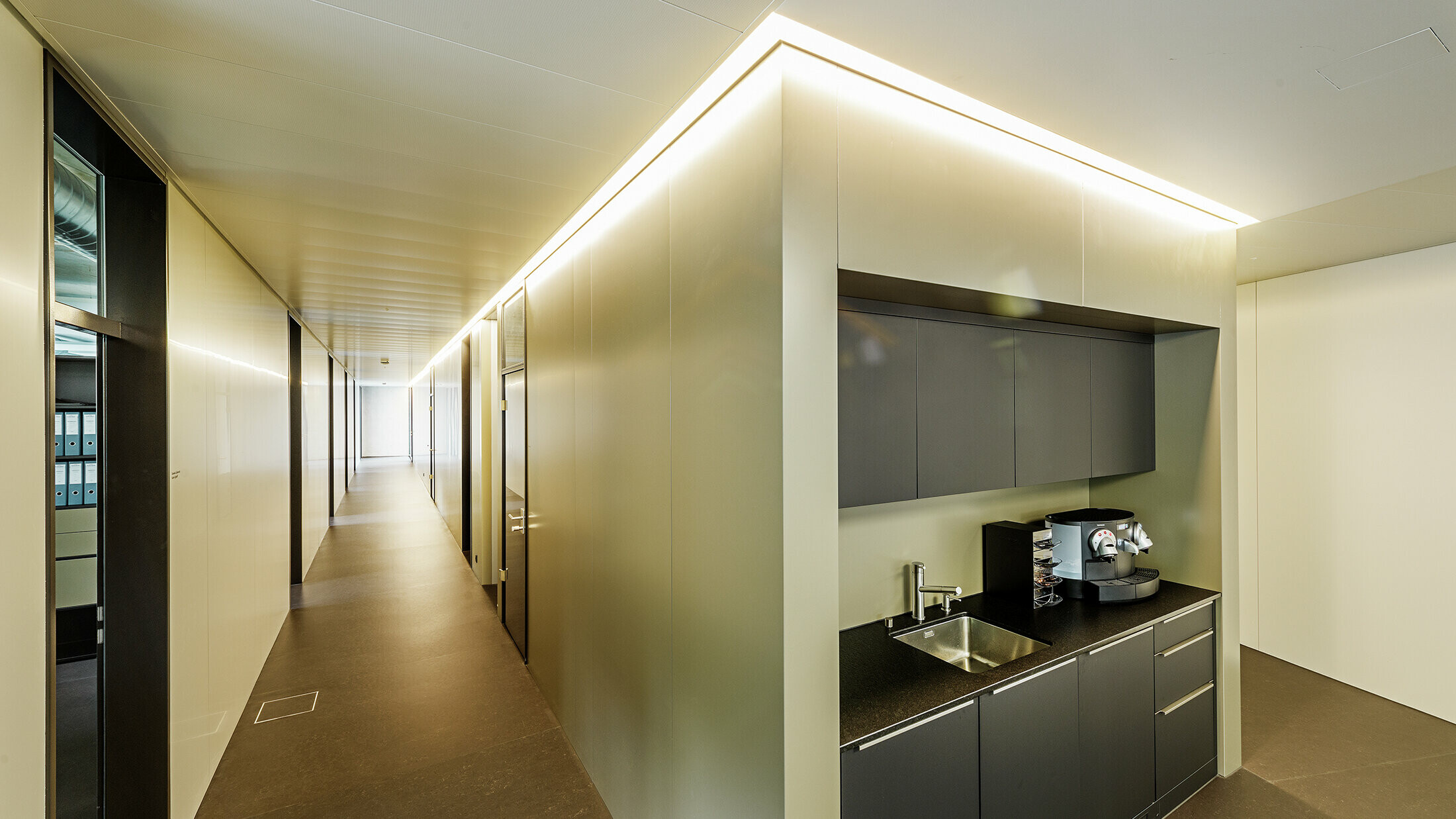

  • Innvendig: Dørfyllinger, modulbaserte skillevegger, romdelere

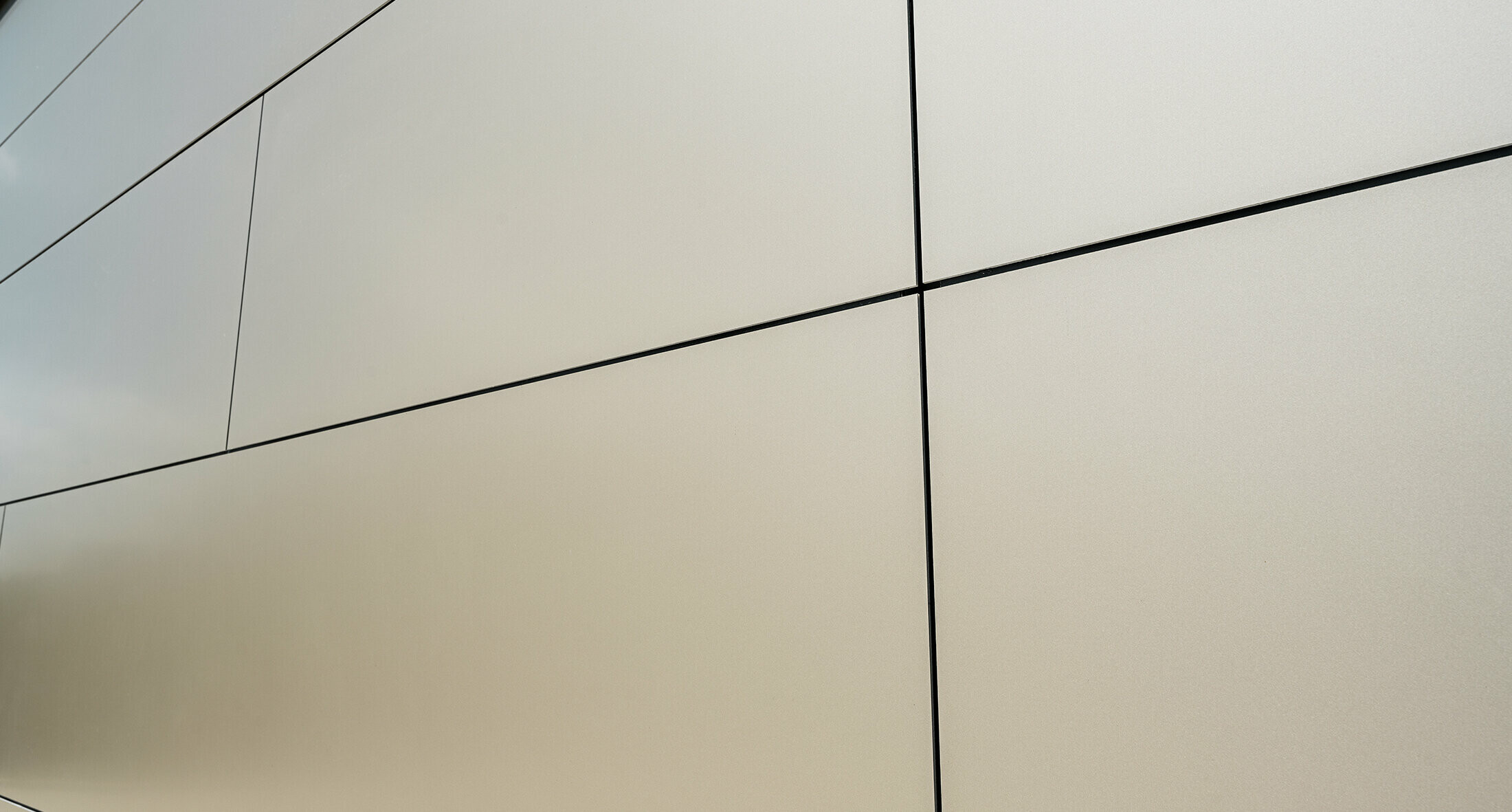

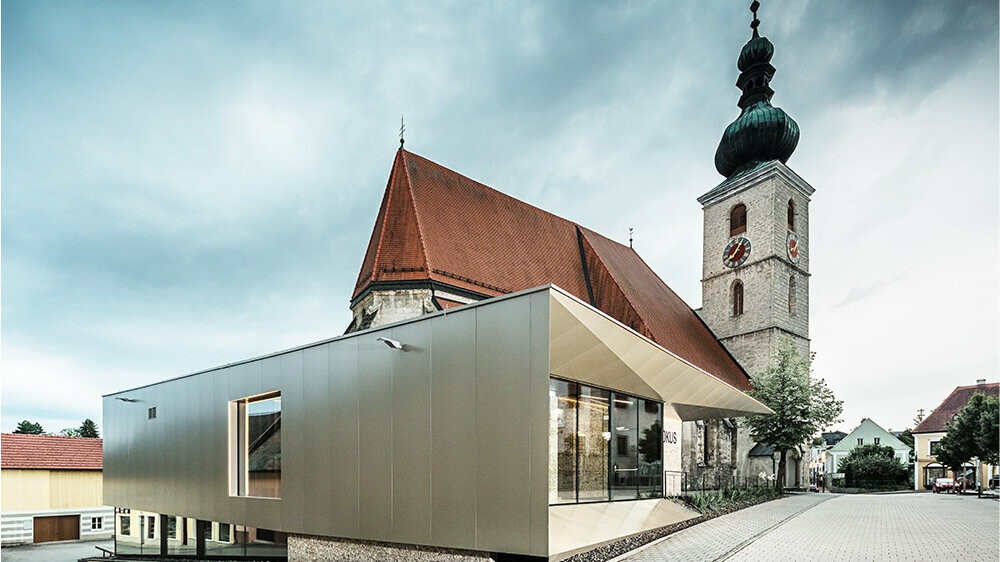

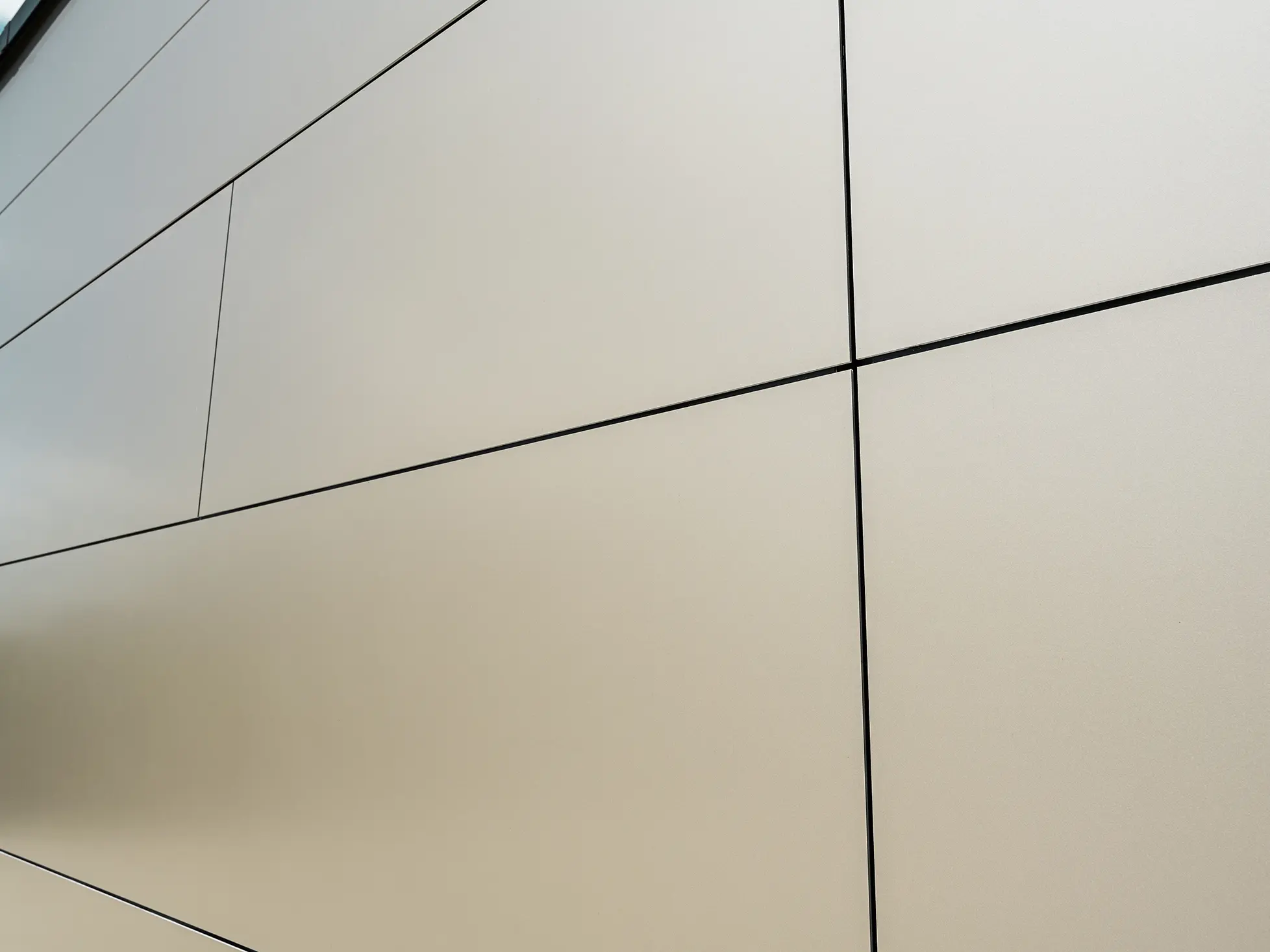

PREFABOND aluminiumskomposittplate med bronsefuger

Oppbygging av PREFABOND aluminiumskomposittplate

  1. båndlakkert aluminium (forside)
  2. FR-kjerne (brannhemmende)*
  3. Aluminium med beskyttelseslakk (bakside)

*A2-kjerne (ikke brennbar) på forespørsel

Oppbygging av en PREFABOND aluminiumskomposittplate - lakkert aluminium - FR-kjerne - aluminium med beskyttelseslakk, med lupe

Fordeler ved aluminiumskomposittplaten

Ikon for fordeler

Omfattende komplettsystem

Alt monteringstilbehør og alle tilleggsartikler er perfekt tilpasset hverandre og leveres sammen.

Ikon for fordeler

Allsidig brukbar

Mulige bruksområder er ikke bare fasadekledninger, men også balkongkledninger eller innendørs bruk.

Ikon for fordeler

Mange utformingsmuligheter

Individuell fasadedesign takket være individuelle tilskjæringsstørrelser og de ulike bearbeidingsmulighetene fresing, boring og kanting (med V-sporfresing)

Ikon for fordeler

Omfattende komplettsystem

Alt monteringstilbehør og alle tilleggsartikler er perfekt tilpasset hverandre og leveres sammen.

Ikon for fordeler

Allsidig brukbar

Mulige bruksområder er ikke bare fasadekledninger, men også balkongkledninger eller innendørs bruk.

Ikon for fordeler

Mange utformingsmuligheter

Individuell fasadedesign takket være individuelle tilskjæringsstørrelser og de ulike bearbeidingsmulighetene fresing, boring og kanting (med V-sporfresing)

Ikon for fordeler

Temperaturbestandig

Kan brukes i et temperaturområde fra -40 til +80 °C.

Ikon for fordeler

Brannhemmende

FR-kjernen oppfyller, som følge av sine brannegenskaper, klassifisering B-s1, d0 i henhold til EN 13501-1, også en A2-kjerne er mulig.

Ikon for fordeler

Lav vekt

fra 7,6 kg/m²

Ikon for fordeler

Temperaturbestandig

Kan brukes i et temperaturområde fra -40 til +80 °C.

Ikon for fordeler

Brannhemmende

FR-kjernen oppfyller, som følge av sine brannegenskaper, klassifisering B-s1, d0 i henhold til EN 13501-1, også en A2-kjerne er mulig.

Ikon for fordeler

Lav vekt

fra 7,6 kg/m²

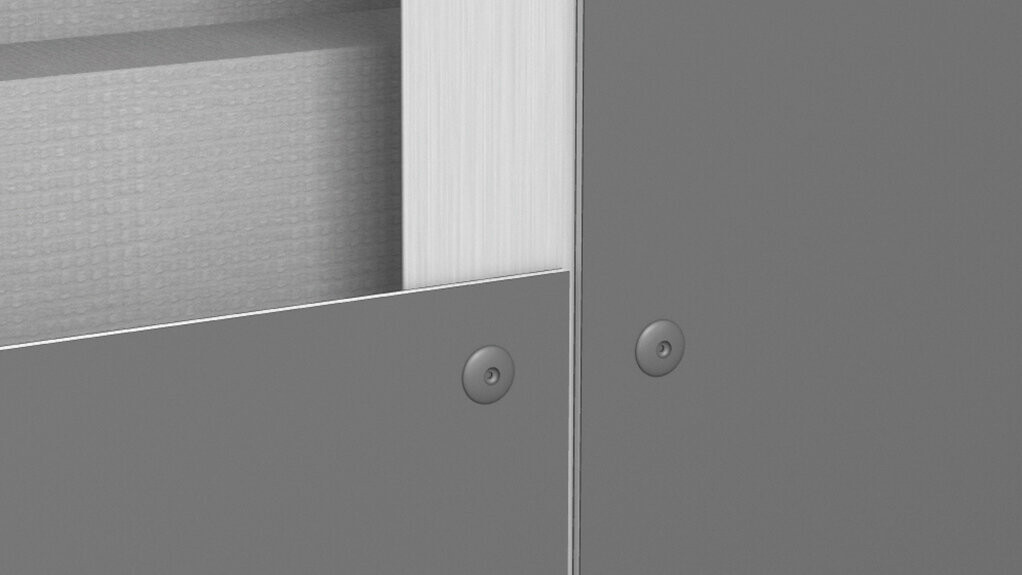

De mange bearbeidings- og monteringsmulighetene til PREFABOND : Elegant, homogent utseende

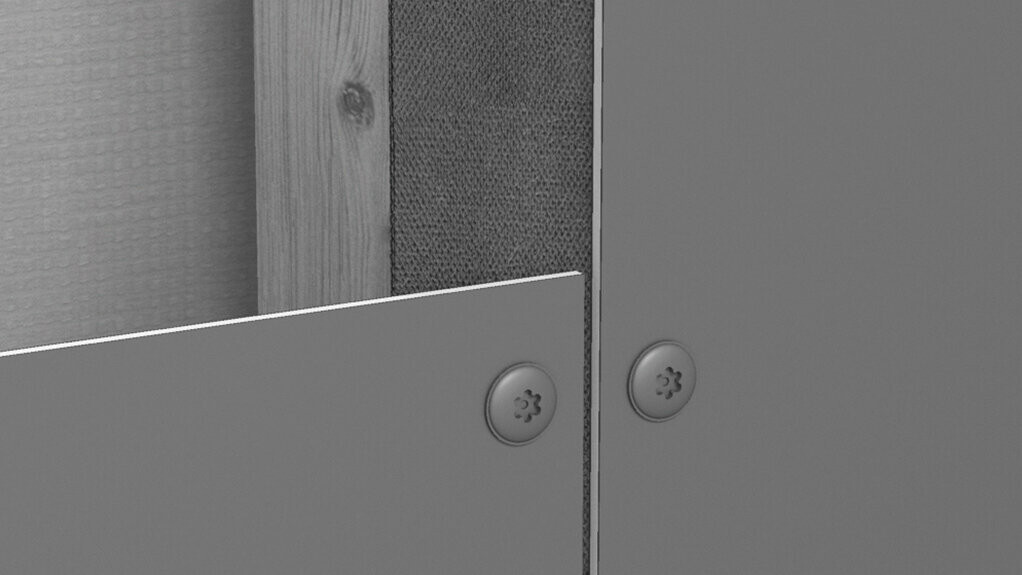

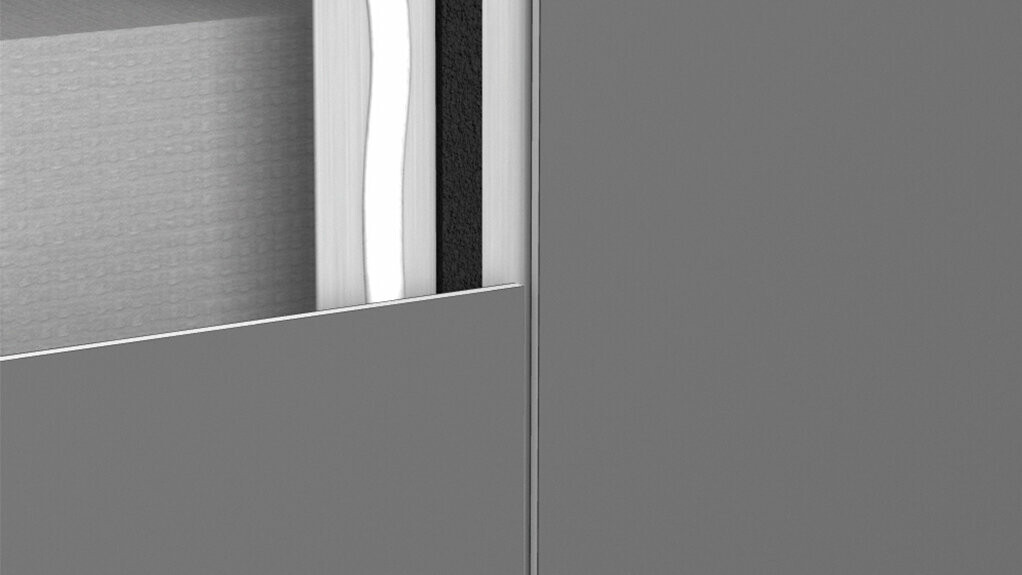

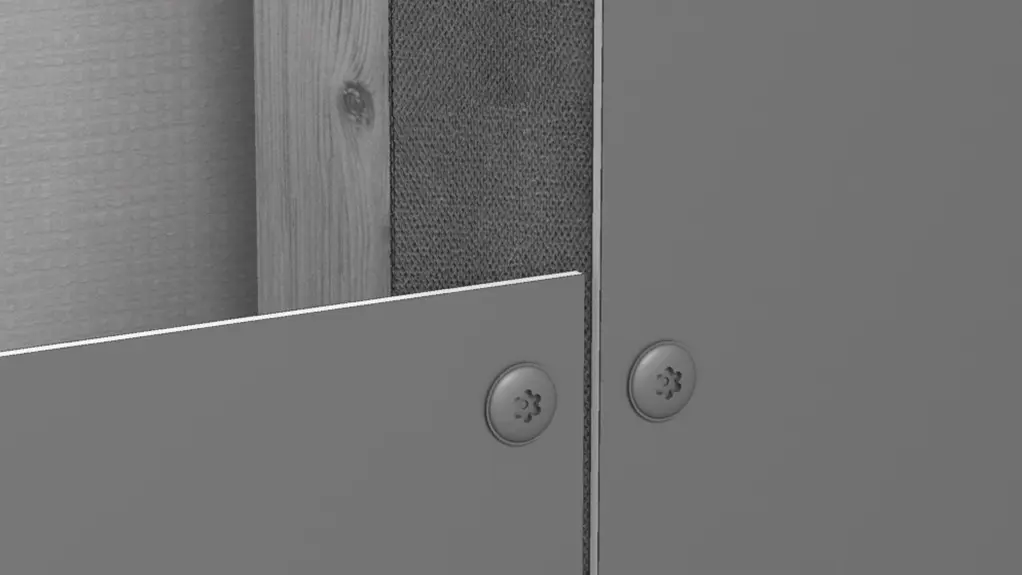

Komposittplatene kan skrus, nagles og limes fast. Dermed oppstå et elegant, homogent utseende.

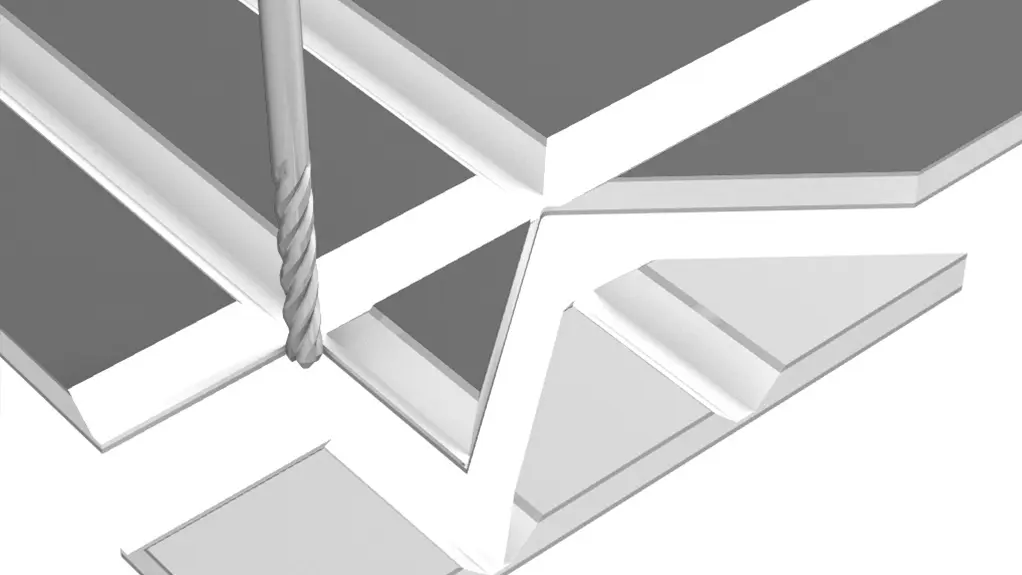

Fresing, boring og kanting – bearbeidingsmulighetene til PREFABOND: PREFABOND komposittplaten er med på alt.

I tillegg gir et stort utvalg av farger og individuelle tilskjæringsstørrelser mange muligheter for formgiving. Komposittplatene er perfekte overalt der små flater skal gjøre stort inntrykk.

Standardplaten har råformatet 4010 × 1535 mm (utnyttbart format: 4000 × 1525 mm). Den kan skjæres til ulike formater alt etter behov. Dessuten kan den bearbeides på mange måter, som fresing, boring og kanting. Og vekten er på beskjedne 7,6 kg/m².

Også rullebøying av PREFABOND aluminiumskomposittplater er mulig Dermed kan f.eks. avrundede hjørner tilvirkes. Platene bøyes da enten konvekst eller konkavt eller med rett utløp.

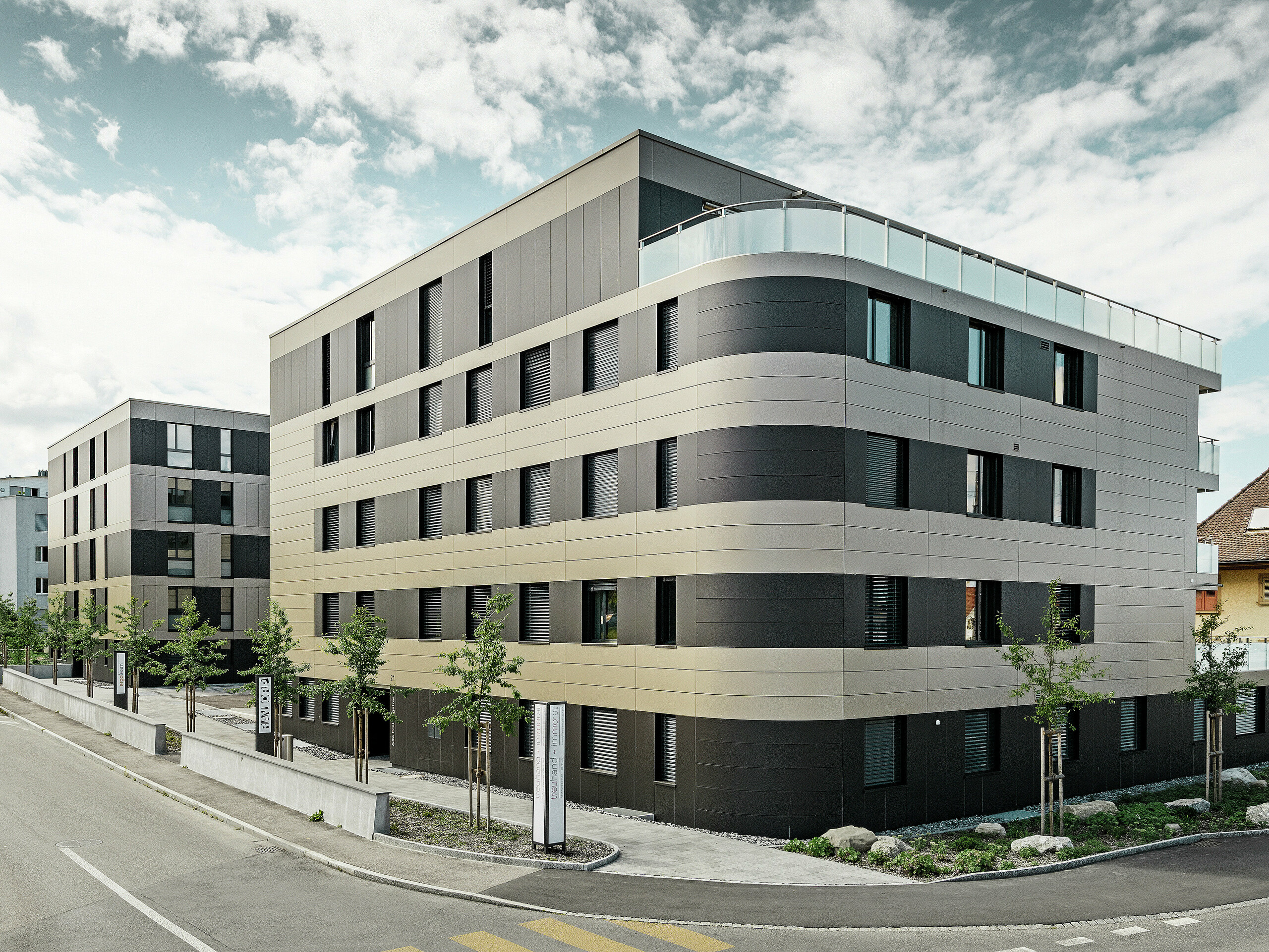

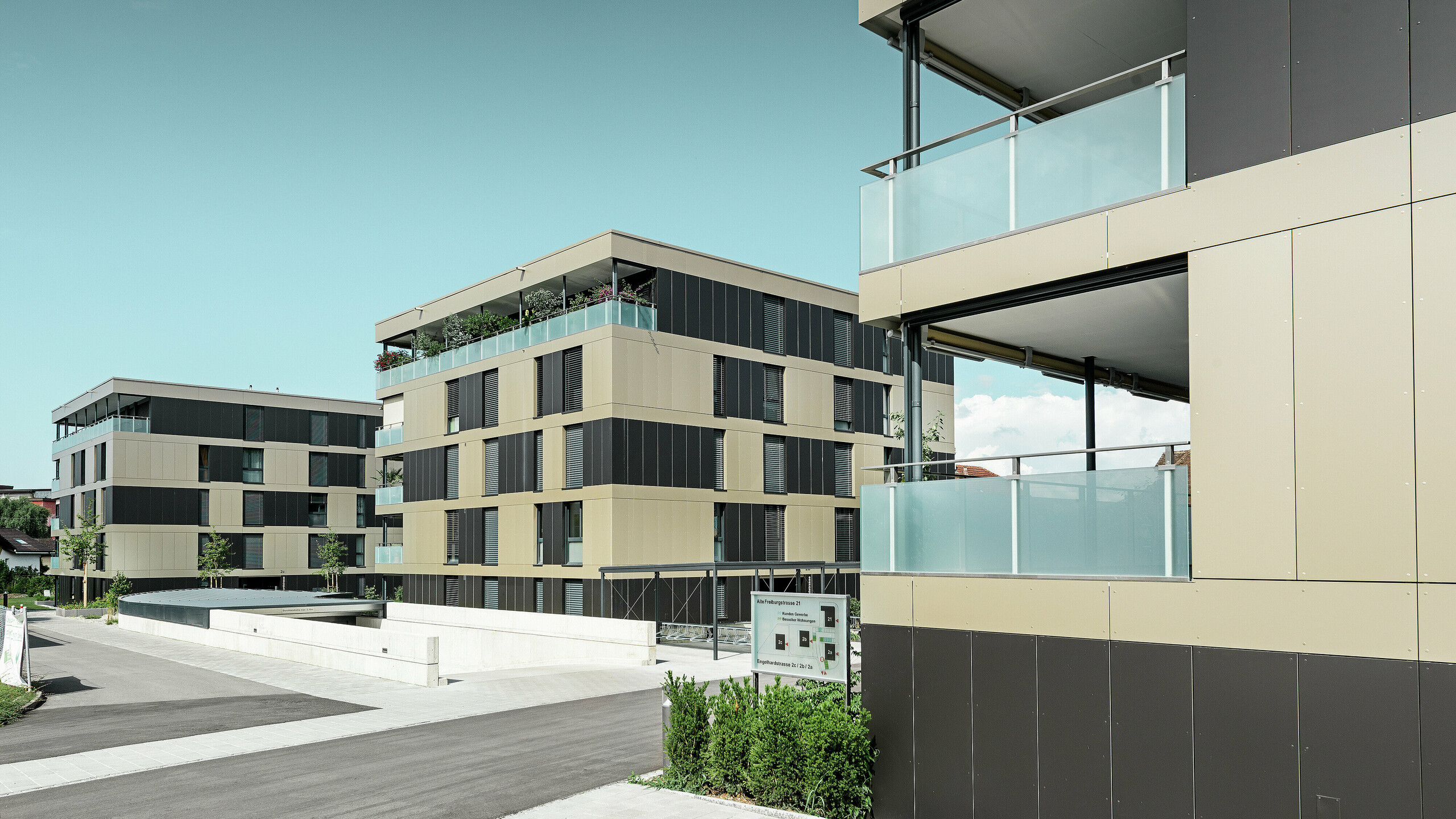

Bedriftsbygning med avrundede ytterhjørner, kledd med PREFA aluminiumskomposittplate i bronse og gråsvart

Avrundede ytterhjørner med PREFA aluminiumskomposittplate i bronse og gråsvart.

Brannhemmende

Bare den beste kvaliteten for de høyeste krav. Derfor er PREFABOND aluminiumskomposittplate allerede utstyrt med en FR-kjerne (fire retardant = brannhemmende) som standard. FR-kjernen oppfyller, som følge av sine brannegenskaper, klassifisering B-s1, d0 i henhold til EN 13501-1. PREFABOND komposittplaten fås på forespørsel også med en A2-kjerne (ikke brennbar), som, som følge av sine brannegenskaper, oppfyller kravene til klassifisering A2-s1, d0 i henhold til EN 13501-1.

Temperaturbestandighet

PREFABOND aluminiumskomposittplate er meget godt egnet også for ekstreme forhold. Den kan brukes i et temperaturområde fra -40 til +80 °C.

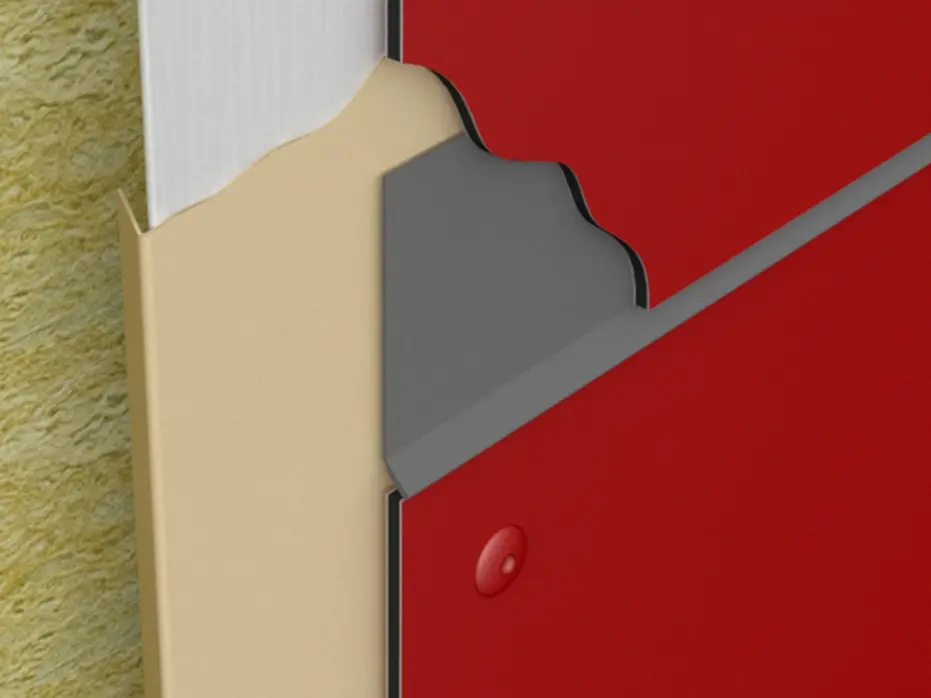

Skjøtestøtte

Den horisontale eller vertikale skjøtestøtten beskytter ikke bare underkonstruksjonen, men kan også brukes som visuelt høydepunkt mellom platene. Enten tilpasser man fargen på skjøtestøtten til platefargen, så den blir meget diskret, eller så velger man å fremheve den ved å bruke en lysere eller mørkere farge enn fasadefargen.

Animasjon av skjøtestøtten for PREFA aluminiumskomposittplater, PREFABOND

Fargetabellen for aluminiumskomposittplaten

Aluminiumskomposittplaten kan leveres i mange farger:

  • Spesialfarger og glansgrad etter ønske kan leveres på forespørsel.
  • Alle RAL-farger kan fås på forespørsel (med forbehold om hva som er teknisk mulig).
  • Lagerfarger fra 6 m²

Fargeoversikt (14)

I følgende tabell finner du PREFABOND lagerfarger:

farge

betegnelse

~ RAL

02 Anthrazit

P.10 antrasitt

7016

03 Schwarz

P.10 svart

9005

10 Prefaweiß

P.10 prefahvit

9002

11 Nussbraun

P.10 nøttebrun

8019

12 Silbermetallic

sølv metallic

9006

17 Reinweiß

P.10 ren hvit

9010

17 Reinweiß

ren hvit

9010

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 mørk grå

7043

20 Rauchsilber

røyk sølv

9007

23 Schwarzgrau

svartgrå

7022

44 Anthrazit matt

antrasitt matt

7016

45 Bronze

bronse

7048

47 Patina grau

patina grå

7042

27 Aluminium gebürstet

børstet aluminium

Veiledning

  • De angitt RAL-verdiene er bare omtrentlige verdier (~) som kan avvike betraktelig fra PREFAs originalfarge. De tilsvarer ikke nødvendigvis hvordan fargen oppfattes rent subjektivt.
  • Særlig har kvaliteten P.10 en overflatestruktur som gjør det nærmest umulig å definere verdier. I tillegg er PREFA Siding fargene P.10 steingrå, P.10 sandbrun, P.10 patina grønn, natureik, patina grå, valnøtt og grå eik etterligninger av naturlige farger og satt sammen av flere fargetoner.
  • Bånd og plater naturblank: Endringer i overflatens utseende på grunn av bearbeiding og miljøpåvirkning dekkes ikke av garantien. Se informasjonsarket.
  • For metallfarger kan det oppstå fargeforskjeller.
  • Derfor må det alltid brukes originale prøver når det skal finnes farger til andre komponenter.

Bli inspirert av allerede gjennomførte prosjekter med aluminiumskomposittplaten

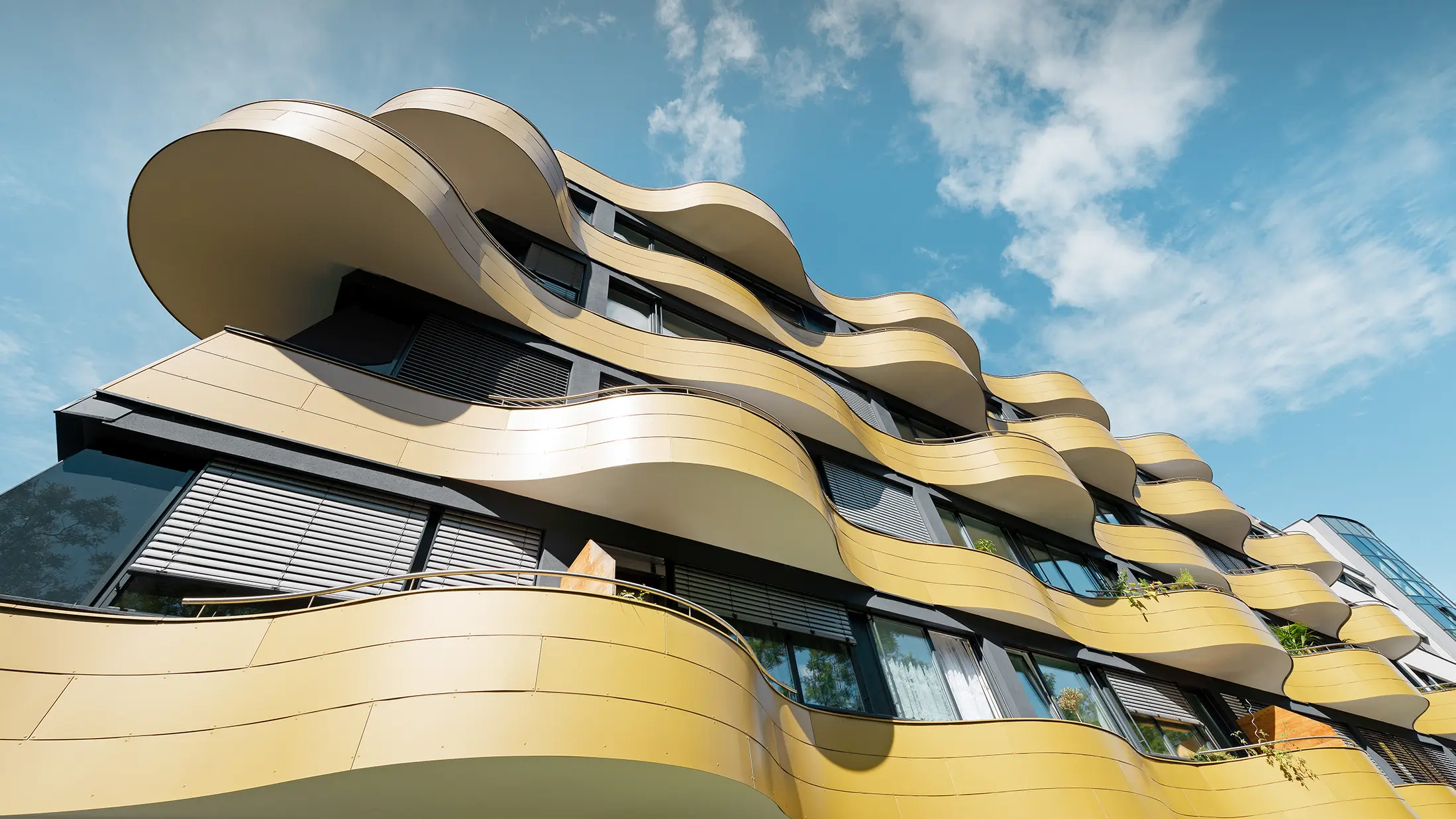

PREFABOND aluminiumskomposittplaten byr på nesten ubegrensede utformingsmuligheter. Dette materialet har lang levetid og brukes både i nye bygninger og ved renovasjon av gamle, og bidrar også med positive visuelle impulser innenfor interiørdesign. PREFABOND aluminiumskomposittplate kan skrus på tre-underkonstruksjoner, nagles på aluminiums-underkonstruksjoner og limes i begge tilfellene. Den bidrar dermed til et elegant, homogent utseende på både store og små flater, eller formidler et uttrykk for bevisst arkitektonisk raffinement. De store valgmulighetene med tanke på farger, former og glansgrad genererer en unik look - til referansegalleriet.

Har du ennå ingen plan for fasadeutformingen? Da hjelper byggetipsene våre deg videre: Ideer og tips for din nye fasade!

Moderne kledning for balkongen din

PREFABOND aluminiumskomposittplaten egner seg også for balkongkledninger: Den høykvalitative overflatelakkeringen beskytter platene i flere tiår mot vær og vind og er dessuten ekstremt fargeekte og motstandsdyktig mot smuss. Tosidig lakkerte plater kan leveres på forespørsel og med forbehold om hva som er teknisk mulig.

Ved hjelp av balkongnaglen i rustfritt stål med målene 5 × 14 mm og en hodediameter på 15 mm festes PREFABOND og sikksakkprofil- og profilbølgepanelene glimrende på balkong- og brystningskledninger. I systemet er balkongnaglen kontrollert med tanke på de ekstra høye kravene til fallsikkerhet. Dette beviser pendelslagkontroller i henhold til spesifikasjonene i ETB-direktivet (deler som sikrer mot fall) og EN 12600:2002-11 i samarbeid med et eksternt testinstitutt.

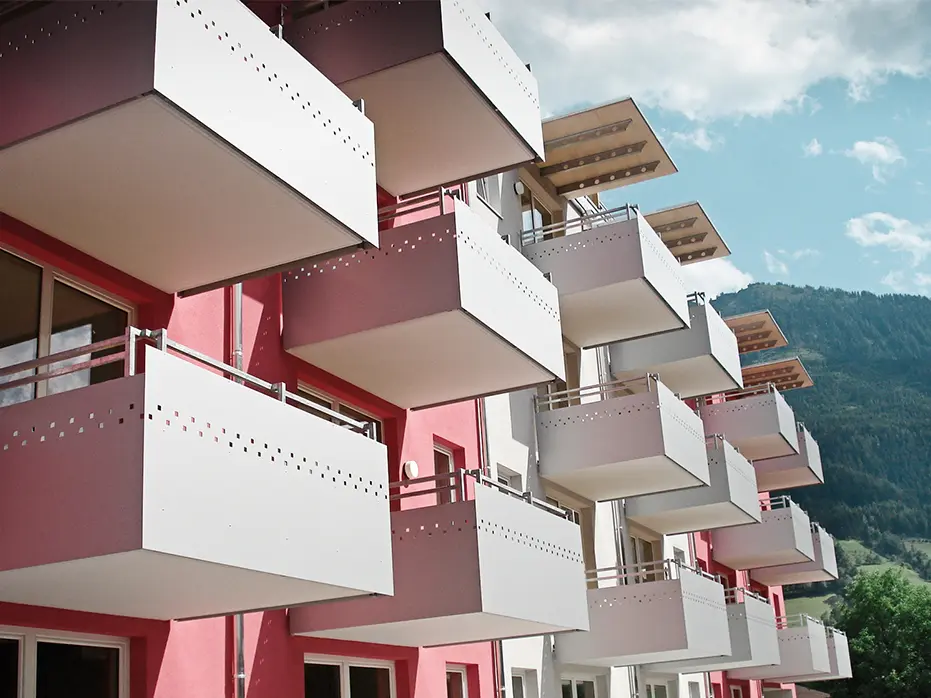

Balkongkledninger med hullede aluminiumskomposittplater von PREFA

Har du spørsmål om PREFABOND aluminiumskomposittplate?

Hvis du er interessert i en aluminiumsfasade fra PREFA, kan du henvende deg direkte til nærmeste PREFA partnerbedrift. I den forbindelse kan du bruke håndverkersøket på nettstedet vårt.

PREFA fasader installeres som foranhengte, ventilerte fasader. Det betyr at det mellom fasadekledningen av aluminium og isolasjonen er en ventilasjonsspalte. Om sommeren kan varmluften ikke samle seg bak fasaden, fordi den stiger gjennom ventilasjonsrommet og blir bokstavelig talt transportert bort. Om vinteren oppstår det på grunn av denne konstruksjonen en varmebeskyttelse, da varmeovergangsmotstanden økes av ventilasjonsrommet. Denne temperaturbufringen i ventilasjonsrommet gir et behagelig romklima over alle årstider.

PREFA leverer ikke noen PE-kjerner, men FR-kjerne av høy kvalitet ved aluminium-komposittplater. FR står for “fire retardant”. Dette betyr “flammehemmende” (klassifisering brannegenskaper iht. EN 13501-1 “B-s1, d0”). Videre kan aluminium-komposittplater fra PREFA også leveres med en ikke brennbar A2-kjerne. Nærmere informasjon om brannklassifisering av PREFA fasader finner du i PREFA-databladet om brannsikring.

Frykte for rust er helt ubegrunnet, da aluminium ikke kan ruste. Hvis overflaten til PREFA aluminiumfasade blir skadet, dannes det et nytt, beskyttende oksydsjikt, slik at holdbarheten til PREFA fasaden forblir uforandret.

Konstruksjonen av en foranhengt, ventilert fasade skal hindre at det dannes fuktighet. Ved å skille isolasjonen fra fasadekledningen oppstår det en konstant luftstrøm i ventilasjonsrommet, som regulerer fuktighetshusholdningen og sørger for tørking. Takket være den permanente ventilasjonen kan det ved fagmessig montering ikke oppstå noe soppdannelse under fasaden.

Aluminium-veggkledninger er godt beskyttet mot vær og vind. Allikevel bør PREFA-fasadene kontrolleres og rengjøres med jevne mellomrom. Rengjøringen er ukomplisert og omfattes ikke av 40 års materialgarantien mot brudd, korrosjon (rust) og frostskader.

Teknisk informasjon om aluminiumskomposittplaten

Overflatebehandling forside:

DURAGLOSS 5000 er en lakkering fra Alcoa Architectural Products og en nyutviklet overflatebehandling i polymerharpiks av høy kvalitet som leveres i mange farger. Glansgraden er fra 3 til 80 %.

Kjerne:

FR-kjerne (fire retardant = flammehemmende)

Overflatebehandling bakside:

Beskyttelseslakk: Egnet til liming, gir god korrosjonsbeskyttelse. Pilene på baksiden angir lakkretningen. Dette gjør at plater med metallic-farger settes riktig vei på fasaden.

Standardmål:

Tykkelse: 4 mm; Bredde: 1535 mm; Lengde: 4010 mm

Vekt aluminiumkomposittplate FR:

4 mm = 7,6 kg/m²

Det er 3,4 ganger letter enn stål og 1,6 ganger lettere enn rent aluminium.

Klassifisering brannbeskyttelse (aluminiumkomposittplate FR):

Østerrike (EN 13501) – B-s1-d0Tyskland (DIN) – B1

Sveits (VKF) – 5.3

Temperaturbestandighet:

Fra -50 °C til +80 °C

Lineær varmeutvidelse:

A = 0,024 mm/m /°C (bestemt av aluminiumsdekkplatene)

Lengdeendring ved en temperaturdifferanse på 60 °C:

1,4 mm per meter

Feste:

på underkonstruksjon i tre: skrus eller limes
på underkonstruksjon i aluminium: nagles, skrus eller limes
etter statisk behov

Planlegging og bruk

Her finner du anbudstekster samt detaljer om PREFABOND aluminiumskomposittplater til nedlasting. Leggeretningslinjen PREFABOND, monteringsmerknad komposittplate på underkonstruksjon av tre, prosjekteringsguide fasade, leggeretningslinje for balkongkledninger og prosjekteringsskjema komposittplate finner du i serviceområdet (kun for partnerbedrifter – ha tilgangsdataene dine klare).

Aluminiumskomposittplate - tilbehør

En fullstendig og detaljert opplisting over tilbehørsproduktene finner du i vår prisliste.

Suppleringsbånd

1.100 mm, 1.200 mm

Fasadeklinkenagle

5 × 14 mm, Kopf 16 mm

Balkongklinkenagle

5 × 14 mm, Kopf 15 mm

1 Festepunkthylse for fast punkt

9,5 × 5,1 mm, For reduksjon av borehullet fra 9,5 til 5,1 mm

Platemunnstykke for balkongklinkenagle

For spenningsfri montering av PREFABOND aluminiums-komposittplater; 30 mm

Platemunnstykke for fasadeklinkenagle

For spenningsfri montering av PREFABOND aluminiums-komposittplater; naglehodediameter 49 mm

Enhånds fjærboreanordning

Borehulldiameter; 9,5 mm (aluminiums-komposittplate); 5,1 mm (underkonstruksjon)

Spesialbor for underkonstruksjoner i metall

Ø 5,1 × 85 mm

Bøyleboreanordning for underkonstruksjoner i metall

Ø 9,5/5,1 mm

Fasadeskrue på underkonstruksjoner i tre

4,8 × 30 mm, inkl. fasade-tetningsring, Ø 14 × 4 mm, hode 16 mm

Fasadeskrue for underkonstruksjoner i aluminium

5,5 × 25 mm, Ø 11 × 4 mm, hode 16 mm

Festepunkthylse for fasadeskrue (underkonstruksjon i aluminium)

Ø 11 × 4 mm, for reduksjon av borehullet fra 11 til 5,8 mm.

Glidepunkthylse for fasadeskrue (underkonstruksjon i aluminium)

Ø 11 × 4 mm, for reduksjon av borehullet fra 11 til 8,4 mm.

EPDM-Fugenbånd

70 × 0,75 mm, 135 × 0,75 mm; For beskyttelse av loddrett underkonstruksjon i tre

Spesialbor for underkonstruksjoner i tre

Ø 3,3 mm, DIN 338

Spesialbor for underkonstruksjoner i tre

Ø 9,5/3,3 mm, Borehulldiameter 9,5 mm (aluminiums-komposittplate)/3,3 mm (underkonstruksjon)

F-Profil for PREFABond

3.000 mm

U-Profil for PREFABond

3.000 mm

90° V-sporfres

For bearbeiding av PREFABOND komposittplater med FR-kjerne

135° V-Sporfres

For bearbeiding av PREFABOND komposittplater med FR-kjerne

Trinnbor

For bearbeiding av PREFABOND komposittplater med FR-kjerne og forboring av underkonstruksjoner i metall

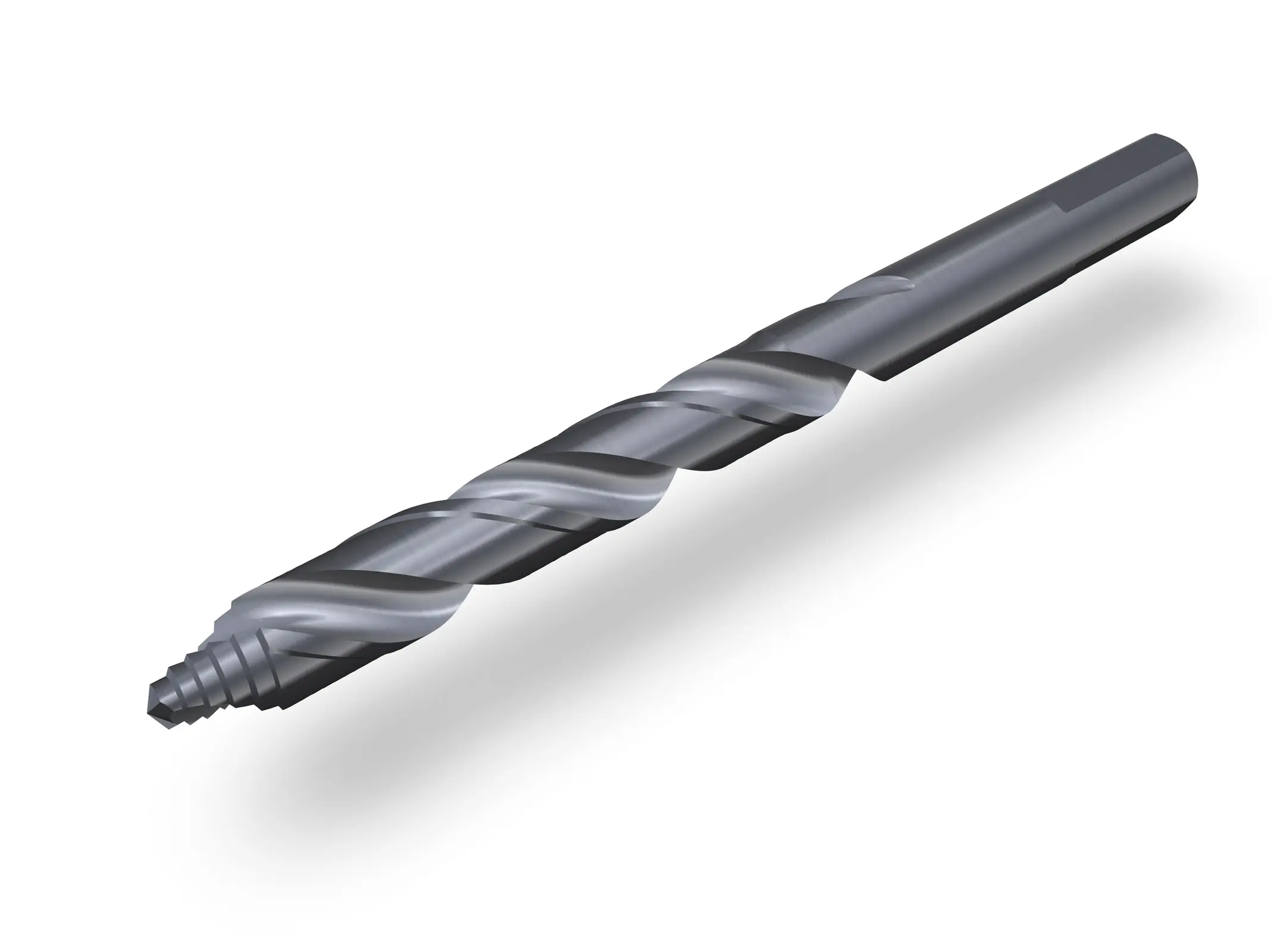

PREFA Spiralbohrer HSS Smart Step für hochpräzise, kreisrunde Bohrungen bei handgeführtem Einsatz für PREFABOND Aluminium Verbundplatten​.

Spiralbor HSS Smart Step

Spiralbor for PREFABOND, for sirkelrund boring med høy presisjon ved håndholdt bruk.

Fasade-tetningsring

Ø 14 × 4 mm, For sentrering og tetting av festeskruen for PREFABOND aluminiums-komposittplater på underkonstruksjoner i tre

Dybdeanslag for trinnbor

Ø 9,5 × Ø 5,1 mm

Skaft til avgrader

Typ S/E, for direkte feste av blad ⌀ 3,2 mm; For bearbeiding av PREFABOND komposittplater

Blader for skaft til avgrader

S10/E100, Ø 3,2 mm; Ø 3,2 mm; For bearbeiding av PREFABOND komposittplater

LT-XT Tool TX 25

Til innskruing av PREFABOND fasadeskruer (hodediameter 16 mm) for underkonstruksjoner i aluminium

Foliekniv

For faste punkter(Ø 5,1 mm) eller glidende punkter(Ø 9,5 mm)

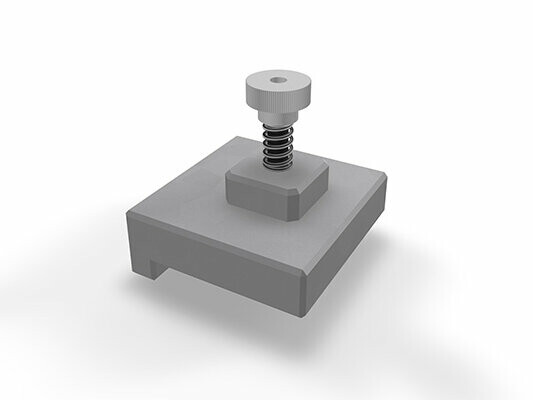

Monteringshjelp for prefabond

Fugebredde 8 eller 10 mm, egnet for langs- og tverrgående fuger

Sugekopp og mutter

-
