Informasjon

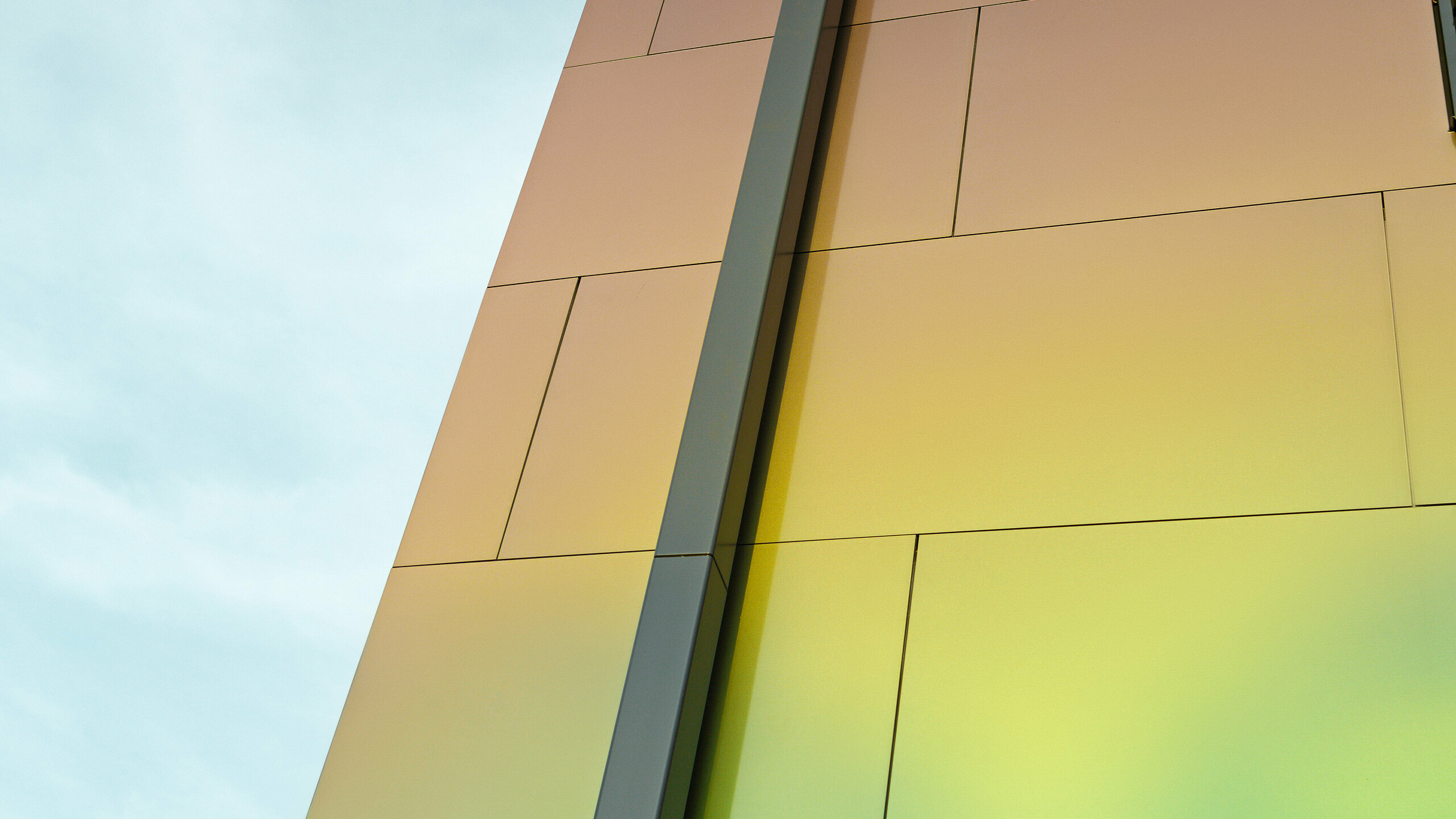

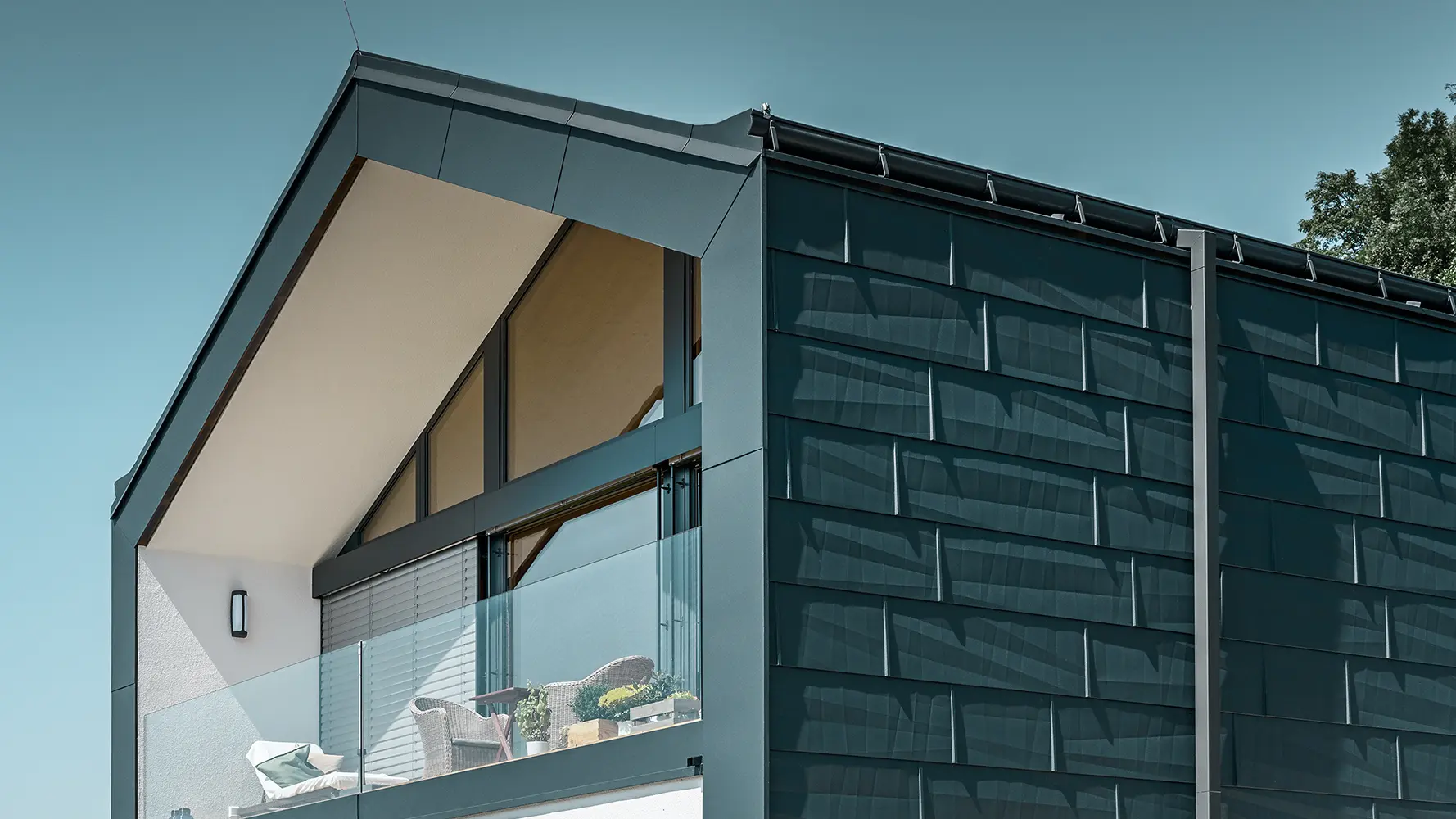

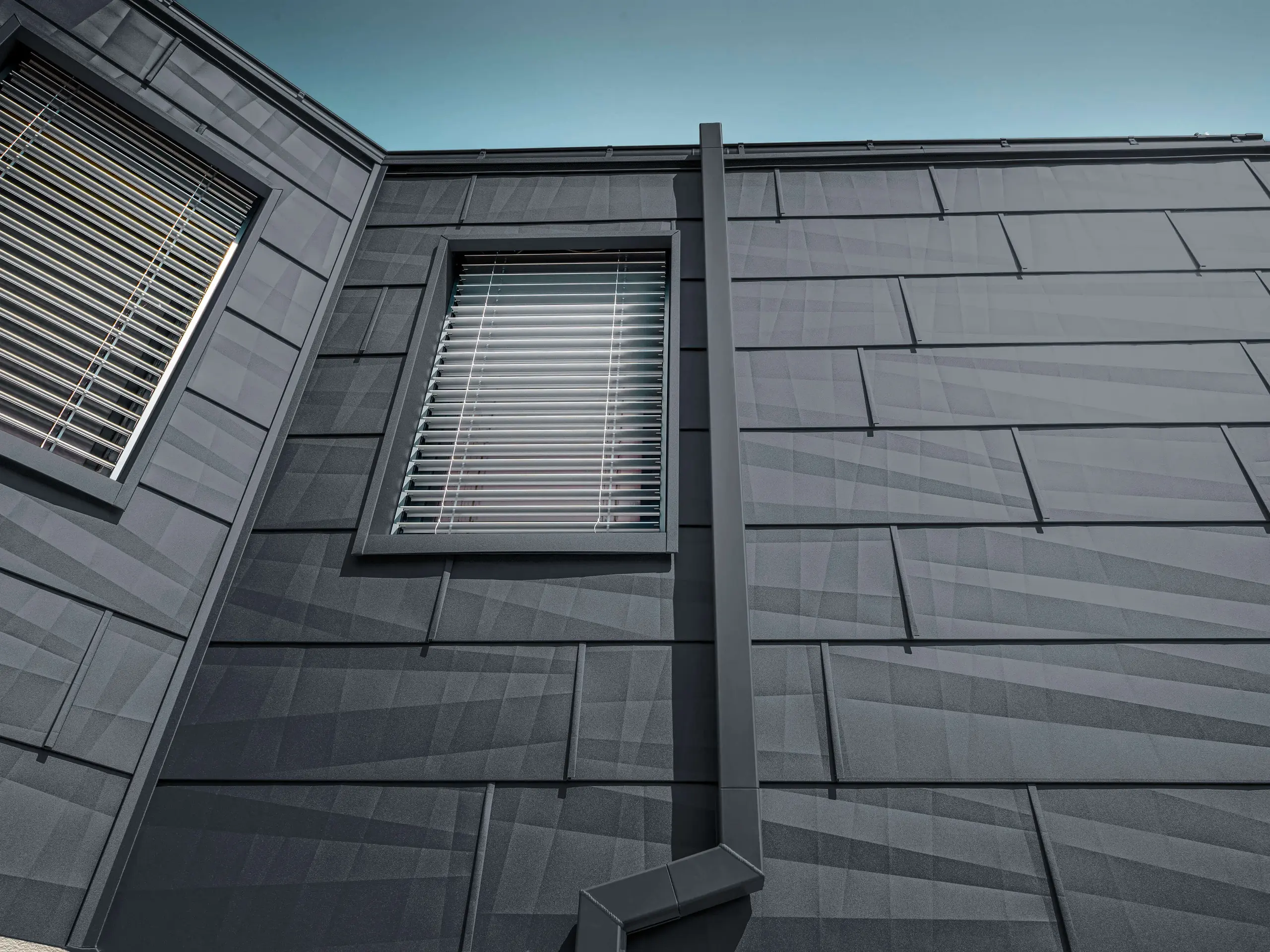

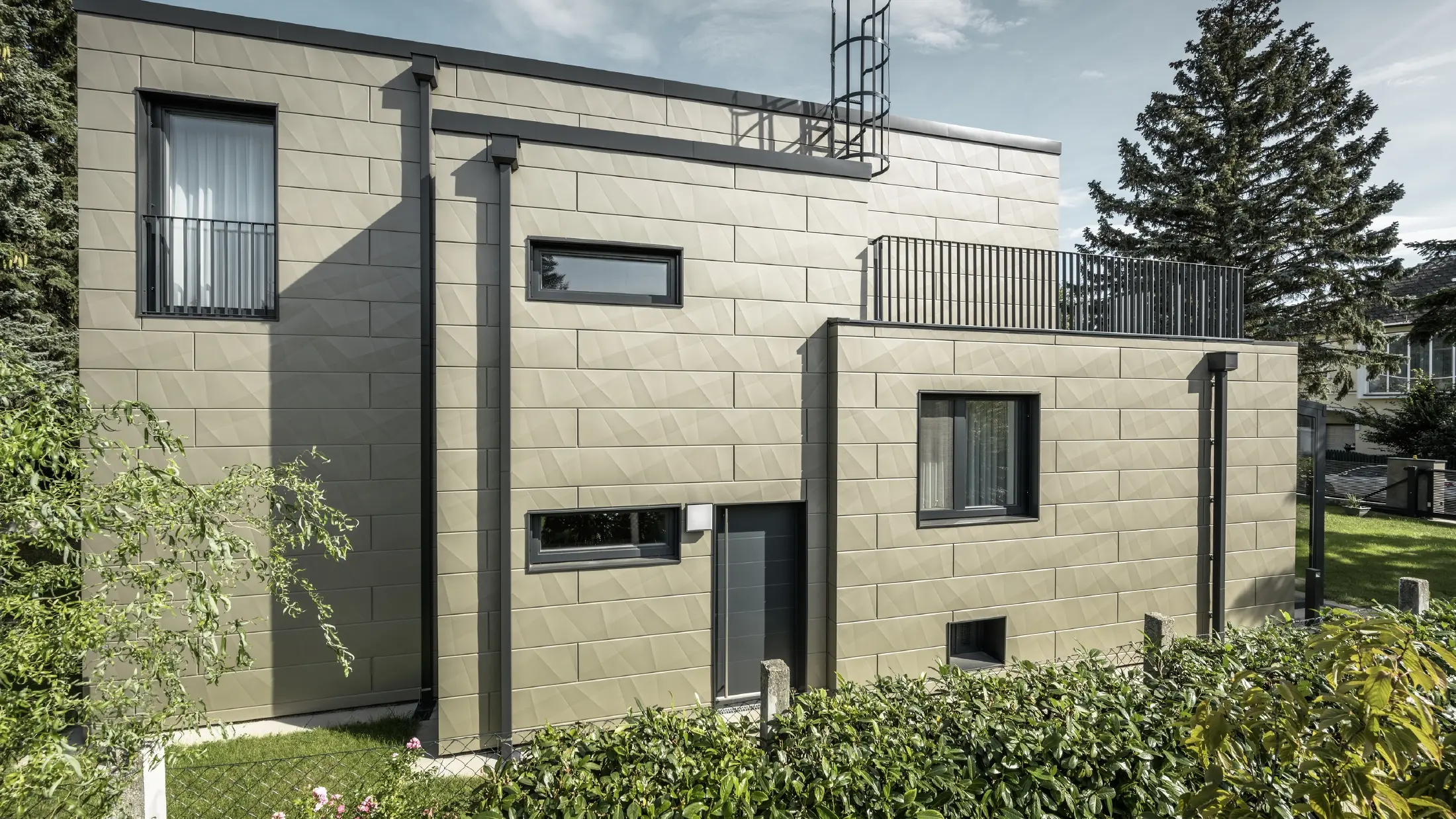

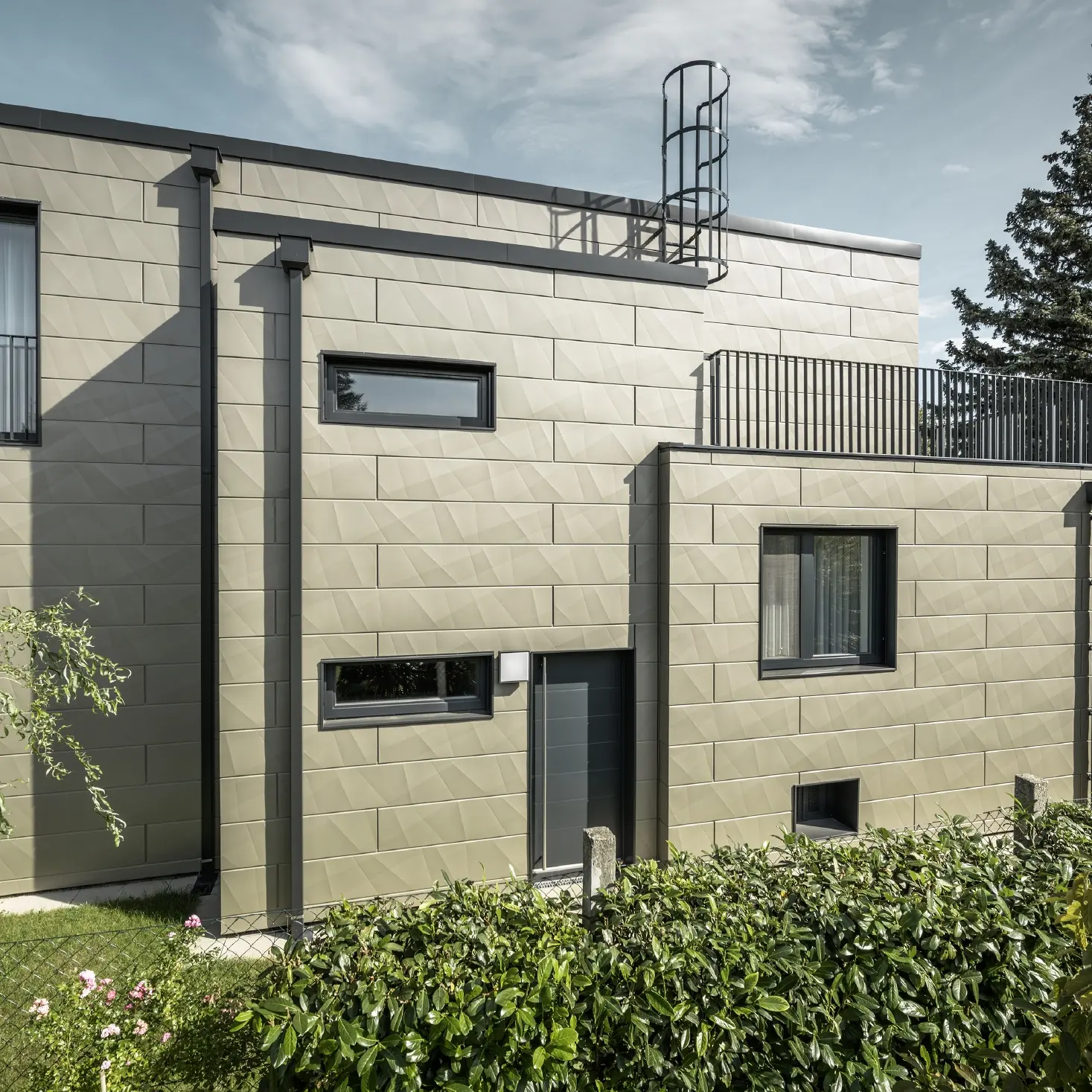

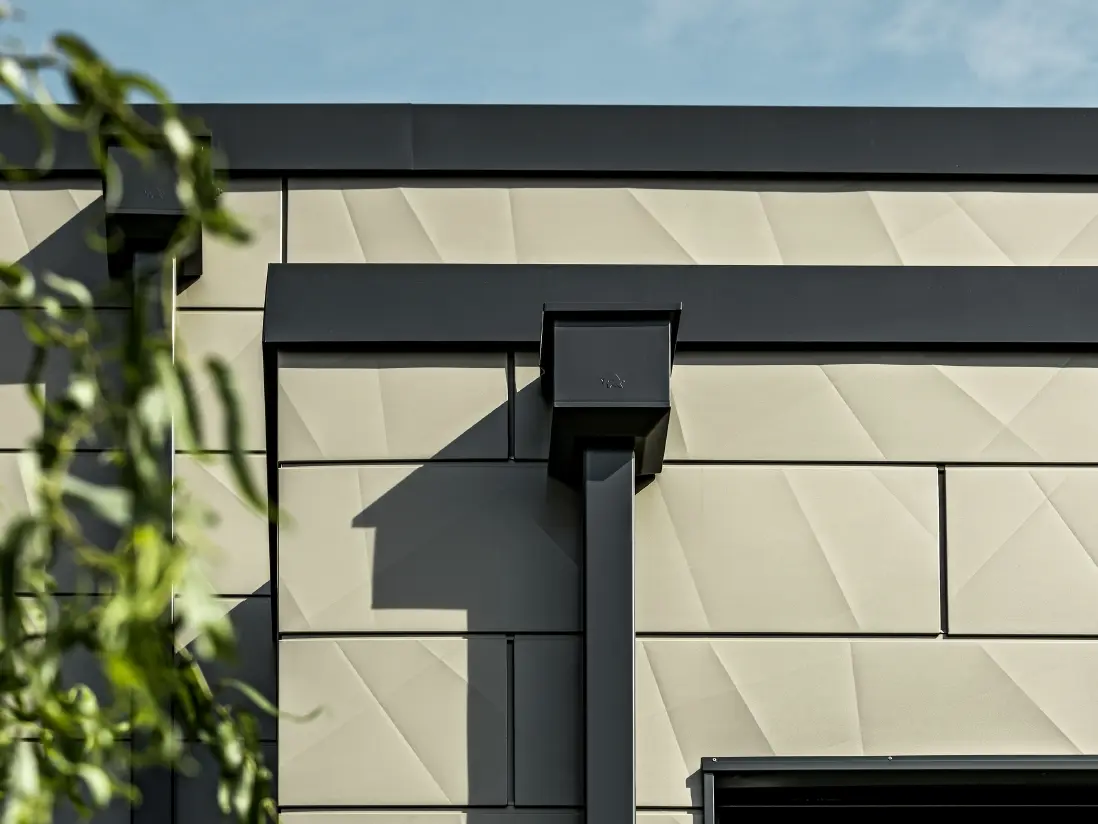

Det kvadratiske systemet i aluminium setter nye standarder innen takdrenering. Den reduserte og elegante utformingen gjør systemet optimalt egnet for bruk i moderne bygninger. De nyskapende aluminiumsproduktene er ikke bare spesielt robuste, men også et visuelt blikkfang. Med fester på baksiden går firkantrørene helt i ett med fasaden – uten synlige fester.
PREFA dreneringssystem består av tolv ulike komponenter: kvadratiske avløpsrør med radier som er tilpasset firkantrennene, ulike rørbøyer med 72°, nedløpsåpning og vannoppsamler med firkantet utgang.
Fargeoversikt (9)
Produktet er tilgjengelig i følgende farger
farge |
betegnelse |
~ RAL |
|
P.10 brun |
7013 |
|
P.10 antrasitt |
7016 |
|
P.10 svart |
9005 |
|
P.10 lys grå |
7005 |
|
P.10 prefahvit |
9002 |
|
P.10 nøttebrun |
8019 |
|
P.10 mørk grå |
7043 |
|
sølv metallic |
9006 |
|
naturblank |
Veiledning
- De angitt RAL-verdiene er bare omtrentlige verdier (~) som kan avvike betraktelig fra PREFAs originalfarge. De tilsvarer ikke nødvendigvis hvordan fargen oppfattes rent subjektivt.
- Særlig har kvaliteten P.10 en overflatestruktur som gjør det nærmest umulig å definere verdier.
- Naturblank: Endringer i overflatens utseende på grunn av bearbeiding og miljøpåvirkning dekkes ikke av garantien. Se informasjonsarket.
- For metallfarger kan det oppstå fargeforskjeller.
- Derfor må det alltid brukes originale prøver når det skal finnes farger til andre komponenter.
teknisk informasjon
FIRKANTRØR DIMENSJONER (STYKKLENGDER 3 M OG 1,5 M) |
100 x 100 mm (kvadratisk) Radier tilpasses PREFA firkantrenner |
|---|---|
SOLIDE FIRKANTRØR |
1,6 mm Med gjennomgående feste for festeklemme (fungerer som klemme) |
Planlegging og bruk
Her finner du mer produktinformasjon til nedlasting
Tilbehør
Firkantrørbend72° (lang)
□ 80, 100; Mål: 1.000 × 196 mm (synlig)
Firkantrørbend 72° (kort)
□ 80, 100; Abmessungen 196 × 196 mm (sichtbar)
Festeklemme for firkantrør
Feste for firkantrør med M10 gjenger uten stift
Lynavlederklemme for firkantrør
Med integrert klips i rustfritt stål som ledningsholder; Inkl. festeklemme for feste; Ledningsholder for ledningsfeste ⌀ 8–12 mm
Vannoppsamler for firkantrør
□ 80, 100
Tappestykke for firkantrør
□ 80/250, □ 80/333, □ 100/333, □ 100/400
Nedløpsåpning for firkantrør
□ 80, 100; passer for HT Rohr NW 75 bzw. 110
Muffe for firkantrør 80
□ 80 ⌀ 98 mm, □ 80 ⌀ 115 mm
Muffe for firkantrør 100
□ 100 ⌀ 98 mm, □ 100 ⌀ 115 mm
Firkantrør med rengjøringsåpning
□ 80, 100
Vannsamler for firkantrør
□ 100
